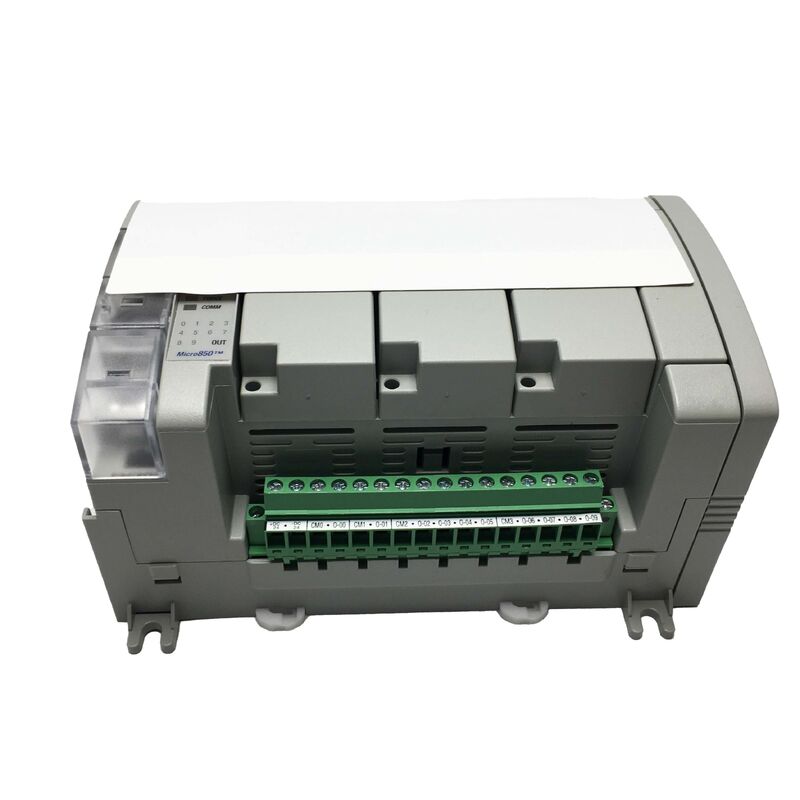

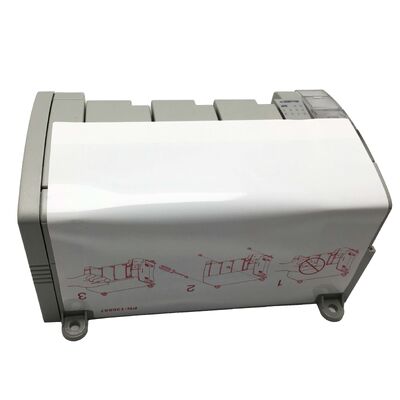

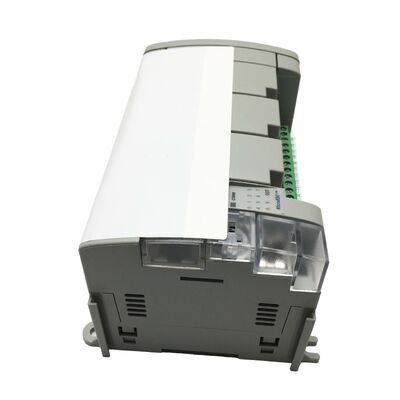

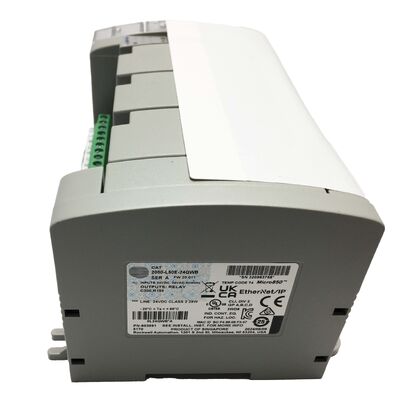

Allen-Bradley 2080-L50E-24QWB Micro850 EtherNet/IP-Controller
DieAllen-Bradley 2080-L50E-24QWBist ein 24-Punkte Micro850 EtherNet/IP programmierbarer Controller mit 14 digitalen Eingängen für 24 V Gleichspannung oder Wechselstrom und 10 Relais-Ausgangspunkten.Diese QWB-Konfiguration bietet deutliche Vorteile für Anwendungen zur Umschaltung von Mischspannung und Wechselstromlast, bei denen Transistorausgänge zusätzliche Schnittstellenrelais erfordern.
Übersicht über den Controller
Dieser Micro850-Controller nimmt die mittlere Position in der Micro800-Familie ein und verfügt über einen eingebauten 10/100Base-T-Ethernet-Port, einen nicht isolierten RS232/485-Serialanschluss und einen USB-Programmieranschluss.Es unterstützt bis zu vier Erweiterungs-E/A-Module der Serie 2085 und umfasst drei Plug-in-Slots für spezielle Funktionsmodule, so dass es für Anwendungen, die künftige Erweiterungsmöglichkeiten erfordern, ideal ist.
Schlüsselmerkmale
| Parameter |
Wert |
| Digitale Eingänge |
14 × 24 V Gleichspannung/Wechselstrom |
| Digitale Ausgänge |
10 × Relais |
| Stromversorgung |
24 V Gleichstrom |
| HSC-Kanäle |
Bis zu 4 |
| Programmgedächtnis |
10K-Programmschritte |
| Datenspeicher |
20 KB |
| Ethernet |
10/100Base-T (EtherNet/IP, Modbus TCP/IP) |
| Serienanschluss |
RS232/485 (nicht isoliert) |
| USB-Stick |
Programmierport |
| Steckplug-in-Schlitze |
3 |
| Erweiterung I/O |
bis zu 4 Module |
| Maximaler Gesamtein-/Auslauf |
Bis zu 132 digitale Punkte (mit Erweiterung) |
Vorteile der Relaisleistung
Die 10 Relais-Ausgänge stellen potenzialfreie Kontakte bereit, die elektrisch vom Versorgungsschaltkreis der Steuerung isoliert sind.Dies ermöglicht die Umstellung von Wechselstrom- oder Gleichstrombelastungen ohne Bedenken hinsichtlich der Polarität oder der gemeinsamen Rückgabe, so dass sie ideal für Anwendungen mit gemischten Spannungsanforderungen oder induktiven Pilotenbelastungen geeignet sind.
Doppel-AC/DC-Eingangskapazität
Die 14 Eingänge akzeptieren sowohl 24 V Gleichstrom als auch Wechselstrom direkt, wodurch die Notwendigkeit zusätzlicher Signalkonditionierungsrelais bei Nachrüstanwendungen mit bestehender Wechselstromfeldverkabelung beseitigt wird.Vier Eingänge können als Hochgeschwindigkeitszählerkanäle für das Feedback des Encoders konfiguriert werden, Strömungsmesserimpuls-Eingänge und Frequenzmessanwendungen.
Netzwerkverbindung
Der eingebettete Ethernet-Port unterstützt sowohl EtherNet/IP für die Ecosystemintegration von Allen-Bradley als auch Modbus TCP/IP für die Kommunikation mit Geräten von Drittanbietern.Der Controller kann mit bis zu 8 Ethernet-Knoten gleichzeitig kommunizieren, die die Anforderungen an typische Standalone-Maschinen oder kleine Produktionszellen abdecken.
Erweiterungsmöglichkeiten
Der Controller wächst durch drei Plug-in-Slots für spezialisierte Funktionsmodule und vier Erweiterungsmoduleslots für Massen-E/A-Punkte hinzu.Diese Dual-Expansion-Architektur unterstützt bis zu 132 digitale E/A-Punkte, wobei die Flexibilität für analoge, Temperatur und Bewegungssteuerung.
Programmieren und Software
Die Programmierung erfolgt mit der Software Connected Components Workbench (CCW) von Rockwell Automation, die alle IEC 61131-3-Sprachen unterstützt, einschließlich Leiterdiagramm, Funktionsblockdiagramm,strukturierter Text, und Sequenzfunktionsdiagramm ohne zusätzliche Genehmigungsvoraussetzungen.
Häufig gestellte Fragen
Was ist der Unterschied zwischen dem 2080-L50E-24QWB und dem 2080-L50E-24QBB?
Beide Steuerungen sind in Bezug auf Kommunikation, Erweiterung und Verarbeitungsmöglichkeiten identisch.während die QBB hat 10 Transistor sinken Ausgänge für 24V Gleichstromlasten nur. Wählen Sie QWB für Mischspannungsanwendungen und QBB für schnelleres Gleichspannungswechsel.
Wie viele I/O-Punkte kann der Controller mit Ausbau unterstützen?
Ab 24 On-Board-Punkten erreicht der Zusatz von vier 32-Punkte-Erweiterungsmodulen der Serie 2085 etwa 132 digitale E/A-Punkte.Die drei Plug-in-Slots fügen spezialisierte Funktionsmodule hinzu, ohne Erweiterungs-Slots zu verbrauchen.
Welche Software ist für die Programmierung erforderlich?
Connected Components Workbench (CCW) ist die kostenlose Rockwell Automation Software, die alle IEC 61131-3 Programmiersprachen unterstützt und einen Simulationsmodus für Offline-Tests enthält.
Kann die Steuerung mit Modbus-Geräten kommunizieren?
Ja, der Ethernet-Port unterstützt Modbus TCP/IP und der RS232/485-Serieport unterstützt Modbus RTU, wodurch er für Anwendungen geeignet ist, die eine Kommunikation mit alten Modbus-Feldgeräten erfordern.
Was bedeutet die niedrigere Einstiegsschwelle von 14 V in der Praxis?
Der Mindestschwellenwert von 14 V gewährleistet eine zuverlässige Eingangserkennung in Systemen mit Spannungsabfall oder langen Kabelläufen.Bereitstellung einer komfortablen Marge für reale Lieferbedingungen.
