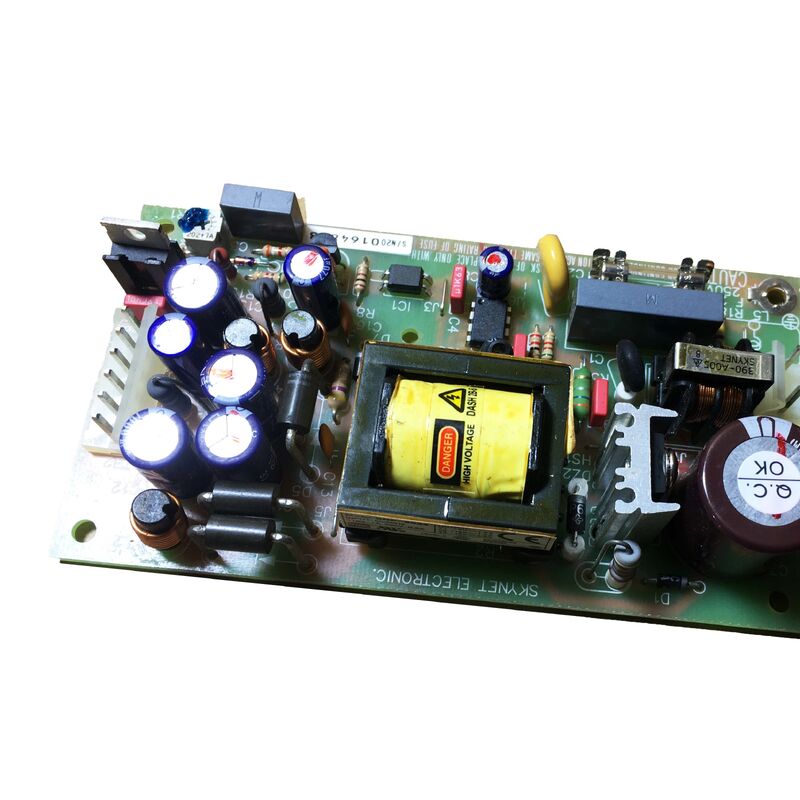

SNP-9034 Skynet Electronics 5V±15V Stromversorgungsanschlussmodul
Produktübersicht
Der Skynet SNP-9034 ist ein 30-Watt-Open-Frame-Schaltnetzteil, der gleichzeitig drei regulierte Gleichstrom-Ausgangsleitungen liefert: +5V bei 1,5A, +15V bei 1,2A und -15V bei 0,3A.mit einem universellen Wechselstrom-Eingangsbereich (90VAC bis 260VAC) und einer weltweiten Frequenztoleranz (47Hz bis 63Hz), funktioniert diese Stromversorgung nahtlos über die weltweiten Netzversorgungen.
für PLC-Systeme, industrielle Maschinensteuerungen, Messgeräte und eingebettete Elektronik ausgelegt,Diese kompakte Stromversorgung liefert sowohl Strom auf logischer Ebene (+5V) als auch auf analoger Schiene (±15V) in einer einzigen Einheit mit nur 70 × 130 × 32.1 mm.
Schlüsselmerkmale
| Gesamtleistung |
30 W |
| Ausgabe 1 |
Dies ist der Fall, wenn die Leistung des Geräts mit einer Leistung von mehr als 5 V nicht übersteigt. |
| Ausgabe 2 |
+15V Gleichstrom @ 1,2A (Nennwert) / 2A (Peak) |
| Ausgabe 3 |
-15V Gleichstrom @ 0,3A (Nennwert) / 0,5A (Peak) |
| Eingangsspannungsbereich |
90VAC bis 260VAC |
| Eingabefrequenz |
47 Hz bis 63 Hz |
| Genauigkeit der Ausgangsspannung |
± 1% (alle Schienen) |
| Sicherheitsbescheinigungen |
UL 1950, CSA 22.2 Nr.234, VDE EN60950 |
| Abmessungen |
70 × 130 × 32,1 mm |
Dreifache Ausgabearchitektur
Der SNP-9034 kombiniert +5V für digitale Logik, Mikrocontroller und PLC-I/O-Schaltkreise mit ±15V für Betriebsverstärker, analoge Signalkonditionierung und Präzisionsinstrumentation.Diese klassische Stromversorgungsarchitektur eliminiert die Notwendigkeit mehrerer Stromversorgungen oder Gleichspannungs-Gleichspannungsumrichter in gemischten digitalen/analogen Systemen.
Universelle Kompatibilität der Eingaben
Mit automatischer Spannungsanpassung von 90 VAC auf 260 VAC arbeitet diese Versorgung weltweit ohne Änderungen.während > 16 ms Haltzeit durch kurze Stromausfälle einen stabilen Betrieb gewährleistet.
Open Frame-Design
Die offene Rahmenkonstruktion ermöglicht eine einfache Integration in das Ausrüstungschassis.Standard-M3-Festungslöcher (60 × 120 mm Muster) und industriestandardabhängige Molex-Terminalblockanschlüsse sorgen für eine einfache Installation und Wartung.
Zertifizierungen und Konformität
Die UL-, CSA- und VDE-Sicherheitszertifizierungen sowie die FCC-Klasse B- und VDE-Vfg 243/1991 EMI-Konformität machen diese Lieferung für Geräte geeignet, die für die nordamerikanischen, kanadischen und europäischen Märkte bestimmt sind.
Häufig gestellte Fragen
Kann der SNP-9034 sowohl auf 115VAC- als auch auf 230VAC-Netzteilen verwendet werden?
Der universelle Eingangsbereich (90VAC bis 260VAC) ermöglicht den Betrieb mit jeder weltweiten Standardnetzspannung ohne Hardwareänderungen oder Konfiguration.
Was ist ein Brechbügel-Überspannungsschutz?
Der Crowbar-Schutz schaltet die betroffene Leistung kurz, wenn die Spannung die sicheren Schwellenwerte überschreitet, wodurch die nachgelagerten Schaltungen geschützt werden.Diese Sicherheitsfunktion wird bei internen Fehlern aktiviert und erfordert einen Stromzyklus, um zurückgesetzt zu werden.
Können die Ausgangsspuren unabhängig voneinander beladen werden?
Jede Schiene kann ohne obligatorische Mindestanforderungen von 0 A laufen.
Sind die Steckverbinder leicht zu ersetzen?
Sowohl AC-Eingang (Molex 5277-2) als auch DC-Ausgang (Molex 5273-x) verwenden industriestandardmäßige Endgeräte mit breiter Verfügbarkeit und kompatiblen Äquivalenten.
Ist das für PLC-Steuerungen geeignet?
Wenn der SNP-9034 in einem richtig geerdeten Gehäuse mit eingeschränktem Zugang zu aktiven Teilen installiert ist, erfüllt er die Anforderungen an industrielle Steuerungen und Ausrüstungschassis.
