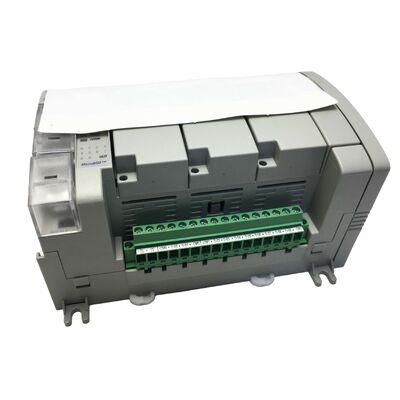

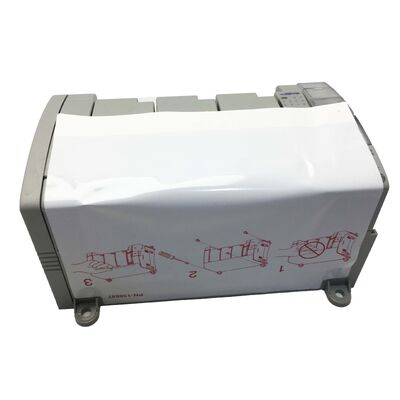

Allen-Bradley 2080-LC50-24QBB | Micro 850 SPS
24 E/A, Ethernet, programmierbare Logiksteuerung für Hochgeschwindigkeits-Bewegungssteuerung
Teilenummer: 2080-LC50-24QBB
Hersteller: Allen-Bradley (Rockwell Automation)
Produktlinie: Micro 850
UPC: 884951711709
Zustand: Neu / Überholt / Gebraucht verfügbar
Produktübersicht
Der Allen-Bradley 2080-LC50-24QBB ist eine eigenständige programmierbare Logiksteuerung der Mittelklasse aus der Micro 850-Serie von Rockwell Automation. Diese Steuerungsplattform schließt die Lücke zwischen dem Einstiegsmodell Micro 820 und der fortschrittlicheren CompactLogix-Familie und ist damit ideal für kleine bis mittlere Maschinenautomatisierungsanwendungen, die einen kompakten Platzbedarf, integrierte Ethernet-Konnektivität und echte Bewegungsfähigkeiten in einer einzigen Einheit erfordern.
Mit 14 Eingängen, 10 Ausgängen, integriertem RJ45-Ethernet-Port, USB-Konfigurationsschnittstelle und Unterstützung für bis zu 4 Erweiterungs-E/A-Module (erweitert die gesamte digitale E/A auf 132 Punkte) bietet der 2080-LC50-24QBB skalierbare Leistung, die mit Ihren Anwendungsanforderungen wächst.
Schlüsselspezifikationen
| Parameter |
Wert |
| Teilenummer |
2080-LC50-24QBB |
| Produktlinie |
Micro 850 |
| Gesamte Basis-E/A |
24 (14 Ein / 10 Aus) |
| Eingangsspannung |
12/24V DC Senke/Quelle |
| Ausgangstyp |
24V DC Quelle |
| Hochgeschwindigkeits-Eingänge |
8 (Eingänge 0-7) |
| Hochgeschwindigkeits-Ausgänge |
2 (Ausgänge 0-1) |
| HSC-Maximalfrequenz |
100 kHz |
| Hochgeschwindigkeitszähler |
4 HSC |
| Bewegungsachsen (PTO) |
2 |
| Basis-Steckplätze |
3 |
| Erweiterungs-E/A-Module |
Bis zu 4 |
| Max. digitale E/A |
132 |
| Serieller Port |
1 * RS-232/485 (nicht isoliert) |
| Konfigurationsport |
1 * USB Typ B |
| Ethernet-Port |
1 * RJ45 |
| Stromversorgungseingang |
20,4-26,4V DC (Klasse 2 / LVLC) |
| Gewicht |
0,43 kg |
Erweiterte E/A-Funktionen
Der 2080-LC50-24QBB verfügt über acht Hochgeschwindigkeits-Eingänge, die über integrierte Hochgeschwindigkeitszähler mit bis zu 100 kHz arbeiten können. Diese Eingänge dienen als Quadratur-Encoder-Eingänge, Impulszähler oder Frequenzmesskanäle und bieten erhebliche Hardware-Ressourcen ohne Erweiterungsmodule.
Zwei Hochgeschwindigkeits-Ausgänge fungieren als Pulszugausgangs- (PTO) Kanäle zum Ansteuern von Schrittmotor- oder Servo-Positionierachsen. In Kombination mit HSC-Eingängen für die Encoder-Rückmeldung ermöglicht dies eine grundlegende Closed-Loop-Positionierung oder eine unabhängige Open-Loop-Schrittachsensteuerung direkt von der Basiseinheit.
Konnektivitätsfunktionen
Der integrierte RJ45-Ethernet-Port unterstützt das EtherNet/IP-Protokoll für die Integration in Rockwell-verwaltete Netzwerke, die HMI-Panel-Kommunikation und den Fernzugriff auf Programme. Der USB-Typ-B-Port ermöglicht eine zuverlässige Programmierung und Konfiguration über die Connected Components Workbench-Software, während der RS-232/485-Serienport die Kommunikation mit älteren Geräten und Instrumentierungsschnittstellen ermöglicht.
Erweiterungsfähigkeit
Die Unterstützung von bis zu vier Erweiterungs-E/A-Modulen der Serie 2080 erweitert die digitale E/A-Kapazität auf 132 Punkte. Zu den Erweiterungsoptionen gehören analoge E/A, zusätzliche digitale E/A, Thermoelement- und RTD-Temperatureingänge sowie Spezialfunktionsmodule. Drei integrierte Steckplätze nehmen zusätzliche serielle Ports, HSC-Kanäle und analoge Eingänge für erweiterte Funktionalität auf.
Anwendungsbereich
Ideal für eigenständige Maschinensteuerungsanwendungen, einschließlich Verpackungsmaschinen, Fördersysteme, kleine Montagestationen, Prüfstände und Pumpen-/Lüftersteuerpaneele. Die Anforderung einer 24-V-DC-Versorgung und die Stromklassifizierung nach Klasse 2 entsprechen den Standard-Maschinensteuerungs-Stromarchitekturen, während das kompakte Design von 0,43 kg effizient in DIN-Schienen-Steuerschränken Platz findet.
Programmierung & Software
Programmierung erfolgt mit der Connected Components Workbench (CCW)-Software von Rockwell, die kostenlos heruntergeladen werden kann. Unterstützt die Programmiersprachen Kontaktplan, Funktionsbausteinsprache und strukturierte Textsprache sowie Werkzeuge zur Bewegungssteuerung für die PTO-Achsenkonfiguration. Enthält Online-Überwachung, Datentrendanalyse und Firmware-Update-Funktionen.
Häufig gestellte Fragen
Was ist der Unterschied zwischen den PTO-Bewegungsachsen und den HSC-Eingängen?
Die beiden PTO-Kanäle (Pulse Train Output) erzeugen Puls- und Richtungssignale zur Ansteuerung von Schrittmotortreibern oder Servo-Verstärkern. Die vier HSC-Kanäle (High-Speed Counter) zählen Impulse von Encodern oder anderen Impulsgebern mit bis zu 100 kHz. Zusammen ermöglichen sie eine grundlegende Closed-Loop-Positionsprüfung.
Kann der 2080-LC50-24QBB über Ethernet mit Allen-Bradley HMI-Panels kommunizieren?
Ja. Der integrierte EtherNet/IP-Port ermöglicht die direkte Kommunikation mit Allen-Bradley PanelView und PanelView Plus HMI-Terminals. Die Tag-basierte Kommunikation über EtherNet/IP wird nativ sowohl in der CCW- als auch in der HMI-Konfigurationssoftware unterstützt.
Wie viele Erweiterungsmodule können hinzugefügt werden und wo werden sie angeschlossen?
Bis zu vier Erweiterungs-E/A-Module der Serie 2080 werden an der rechten Seite der Basissteuerung angeschlossen und erweitern die gesamte digitale E/A auf 132 Punkte. Drei zusätzliche Steckplätze an der Basiseinheit nehmen kleinere Steckmodule für erweiterte Funktionalität auf.
Welche Stromversorgung benötigt der 2080-LC50-24QBB?
Die Steuerung benötigt eine 20,4-26,4V DC-Versorgung, die als Klasse 2 oder LVLC klassifiziert ist. Typischerweise wird eine Standard-24V-DC-Schaltnetzteil mit Klasse-2-Zertifizierung verwendet. Die Steuerung arbeitet nicht direkt mit Wechselstrom.
Welche Software wird zur Programmierung der Steuerung benötigt und ist sie kostenlos?
Die Connected Components Workbench (CCW)-Software von Rockwell Automation ist erforderlich und kostenlos herunterladbar. Sie unterstützt mehrere Programmiersprachen und deckt den gesamten Projektlebenszyklus ab, einschließlich Bewegungssteuerung und Firmware-Updates.
