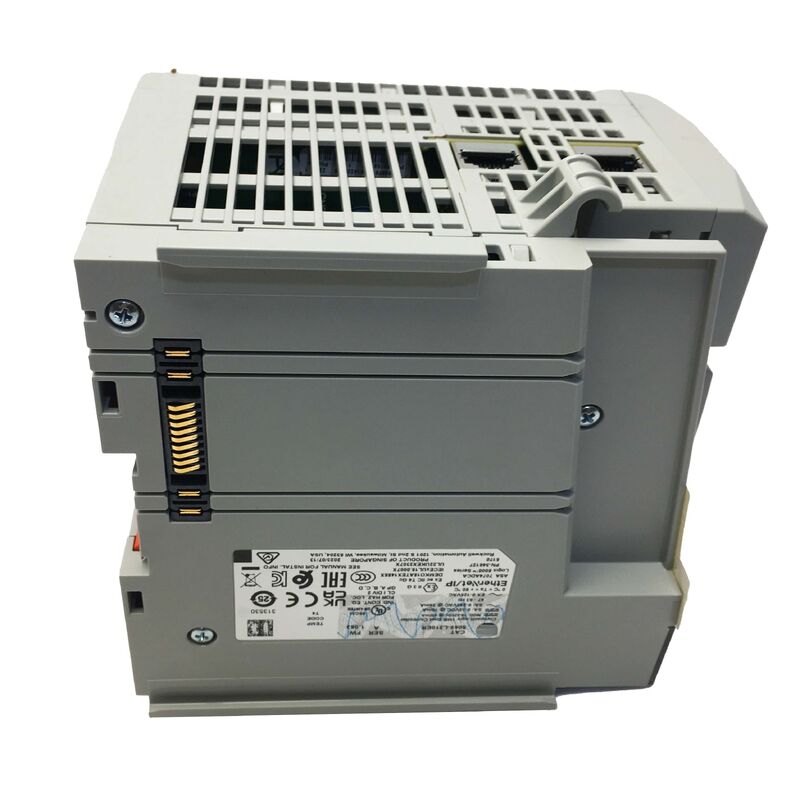

Allen-Bradley 5069-L310ER CompactLogix 5380 SPS
1MB EtherNet/IP Motion Controller, Serie A
Steuerung der Mittelklasse ohne Kompromisse
Der Übergang von Einstiegs-SPS zu einem vollständigen ControlLogix-Rack bedeutet erhebliche Kosten, Platzbedarf im Schaltschrank und Ingenieurzeit. Für viele Maschinensteuerungsanwendungen ist dieser Schritt nicht notwendig.
Der Allen-Bradley 5069-L310ER ist ein CompactLogix 5380 Controller, der diese Lücke schließt – er liefert die Verarbeitungsleistung, die Netzwerkarchitektur und die E/A-Kapazität, die für die Automatisierung von Maschinen und Prozessen der Mittelklasse erforderlich sind, in einem DIN-Schienen-Gehäuse, das in realistische Budgets passt.
- Serie A Einheit mit 1MB Benutzerspeicher
- Quad-Core-Prozessor für verbesserte Leistung
- Zwei 1Gb EtherNet/IP-Ports und ein USB-Port
- Unterstützt bis zu 8 lokale 5069 Compact I/O-Module und 24 EtherNet/IP-Knoten
- Programmierung ausschließlich über Studio 5000 Logix Designer
Technische Spezifikationen
| Parameter | Wert |
|---|
| Teilenummer | 5069-L310ER |
| Serie | A |
| Familie | CompactLogix 5380 |
| Benutzerspeicher | 1 MB |
| Prozessor | Quad Core |
| EtherNet/IP-Ports | 2 × 1 Gb |
| USB-Port | 1 × Typ B 2.0 Full-Speed |
| Kommunikation | EtherNet/IP, USB |
| EtherNet/IP-Knoten | Bis zu 24 |
| Lokale E/A-Module | Bis zu 8 (5069 Compact I/O) |
| Motion-Achsen | 0 |
| Tasks | 32 (bis zu 1.000 Programme pro Task) |
| MOD-Netzteil | 18-32V DC |
| SA-Netzteil | 0-32V DC / 0-240V AC, 47-63Hz |
| ATEX/IECEx Max | 125V AC |
| Ethernet-Isolation | 300V kontinuierlich; keine Isolation zwischen ENET-Ports |
| Netzwerktopologien | Linear, Stern, Device Level Ring (DLR) |
| Ethernet-Geschwindigkeit | 10 / 100 / 1.000 Mbps (Vollduplex) |
| Nichtflüchtiger Speicher | 2 GB SD-Karte (1784-SD2, im Lieferumfang enthalten) |
| Höhe | 123 mm (4,84 Zoll) |
| Tiefe | 136,81 mm (5,39 Zoll) |
| Betriebstemperatur | 0-60 °C (32-140 °F) |
| Lagertemperatur | -40-85 °C (-40-185 °F) |
| Relative Luftfeuchtigkeit | 5-95 % (nicht kondensierend) |
| Programmiersoftware | Studio 5000 Logix Designer |
Funktionen der Dual-1Gb-EtherNet/IP-Ports
Controller mit einem Port erzwingen einen Kompromiss: Ausführen des E/A-Netzwerk- und HMI/SCADA-Verkehrs im selben Segment oder Hinzufügen eines unmanaged Switches mit Topologiebeschränkungen.
Der 5069-L310ER Dual-1Gb-Ports eliminieren diesen Kompromiss. Ein Port kann das Maschinen-E/A-Netzwerk verwalten, während der andere mit dem Ethernet-Backbone der Anlage verbunden ist. Alternativ können beide Ports in einer Device Level Ring (DLR)-Topologie für fehlertolerante Netzwerkredundanz verwendet werden, um den fortgesetzten Betrieb auch bei einem einzelnen Kabelbruch zu gewährleisten.
Der Isolationsspezifikation ist entscheidend: 300V kontinuierliche Isolation zwischen Ethernet-Ports und Controller-Interna, aber keine Isolation zwischen den beiden Ethernet-Ports. Diese elektrische Kontinuität ist Standard für DLR-fähige Controller und wichtig für die Planung der Schaltschrankerdung und Kabelführung.
Quad-Core-Verarbeitung und Task-Ausführung
Der Quad-Core-Prozessor der 5380-Generation stellt eine deutliche Verbesserung gegenüber Single-Core-Architekturen in früheren CompactLogix-Familien dar.
Dies führt zu schnelleren Scanzeiten, besserer Handhabung mehrerer gleichzeitiger Tasks und erhöhter Kapazität für Motion Control, Datenprotokollierung und kommunikationsintensive Anwendungen ohne Beeinträchtigung der Scanzeit.
Der Controller unterstützt 32 Tasks mit bis zu 1.000 Programmen pro Task – dies bietet organisatorische Flexibilität für komplexe Maschinen mit mehreren Funktionsmodi, Rezeptverwaltung und koordinierter Mehrzonensteuerung, ohne dass ein ControlLogix-Chassis erforderlich ist.
Kompatibilität mit 5069 Compact I/O
Der 5069-L310ER verwendet die 5069 Compact I/O-Modulfamilie – nicht die älteren 1769-Module früherer CompactLogix-Generationen.
Die 5069-Module verfügen über High-Speed-Backplane-Kommunikation, einen kleineren Formfaktor pro Punkt und erweiterte Sicherheitsfunktionen, einschließlich digital signierter Firmware, Controller-basierter Erkennung von Änderungen und rollenbasierter Zugriffskontrolle für Routinen und Add-On-Anweisungen.
Der Controller unterstützt direkt bis zu 8 lokale 5069-Module, mit zusätzlichen E/A über verteilte Module im EtherNet/IP-Netzwerk – insgesamt bis zu 24 Knoten.
Flexibilität der Stromversorgung
Der MOD-Stromversorgung(Controller-Modulversorgung) benötigt 18-32V DC – kompatibel mit Standard-24V-DC-Schaltschrankversorgungen.
Der SA-Stromversorgung(E/A-Modulversorgung) akzeptiert sowohl DC (0-32V) als auch AC (0-240V bei 47-63Hz) und bietet Flexibilität bei der Stromversorgung von Feldgeräten mit unterschiedlichen Spannungsanforderungen aus demselben E/A-Chassis.
Für ATEX/IECEx-Installationen ist die SA-Versorgung auf maximal 125V AC begrenzt – ein wichtiger Aspekt bei der Schaltschrankplanung für Installationen in explosionsgefährdeten Bereichen.
Häufig gestellte Fragen
Welche Programmiersoftware wird für den 5069-L310ER benötigt?
Der 5069-L310ER wird ausschließlich mit Studio 5000 Logix Designer programmiert. Die ältere RSLogix 5000 Software ist nicht mit der CompactLogix 5380 Plattform kompatibel. Vergewissern Sie sich, dass Ihre Programmierumgebung aktuell ist, bevor Sie von älteren CompactLogix-Systemen aufrüsten.
Wie viele E/A-Module und EtherNet/IP-Knoten unterstützt dieser Controller?
Der 5069-L310ER unterstützt bis zu 8 lokale 5069 Compact I/O-Module auf der Backplane und bis zu 24 EtherNet/IP-Knoten im Netzwerk. Knoten umfassen Remote-E/A-Adapter, Antriebe, HMIs und andere EtherNet/IP-Geräte, die an einen der Ethernet-Ports angeschlossen sind.
Kann dieser Controller Motion-Control-Achsen verarbeiten?
Der 5069-L310ER ist für 0 Motion-Achsen ausgelegt – er unterstützt keine integrierte Motion Control. Für Anwendungen, die CIP Motion-Achsensteuerung erfordern, sind der 5069-L320ER oder höherkapazitive 5380-Controller mit Motion-Funktion geeignete Auswahlen innerhalb derselben Produktfamilie.
Welche Netzwerktopologien unterstützt das Dual EtherNet/IP?
Die beiden Ethernet-Ports unterstützen Linear-, Stern- und Device Level Ring (DLR)-Topologien. DLR bietet Netzwerkfehlertoleranz – wenn irgendwo im Ring ein einzelner Kabelbruch auftritt, wird der Datenverkehr automatisch umgeleitet und das E/A-Netzwerk läuft weiter. Dies ist ein erheblicher Zuverlässigkeitsvorteil für Anwendungen, bei denen ungeplante Ausfallzeiten kostspielig sind.
Ist der 5069-L310ER abwärtskompatibel mit 1769 CompactLogix E/A-Modulen?
Nein. Der 5069-L310ER verwendet ausschließlich 5069 Compact I/O-Module – er ist nicht kompatibel mit den 1769 E/A-Modulen, die in früheren CompactLogix 1769-L3x-Controllern verwendet werden. Bei der Migration von einem älteren CompactLogix-System müssen die E/A-Module zusammen mit dem Controller ausgetauscht werden.
Der Allen-Bradley 5069-L310ER ist ein Rockwell Automation CompactLogix 5380 Controller. Überprüfen Sie vor der Installation die Softwareversion, die Kompatibilität der E/A-Module und die Anforderungen an die Netzwerktopologie.
