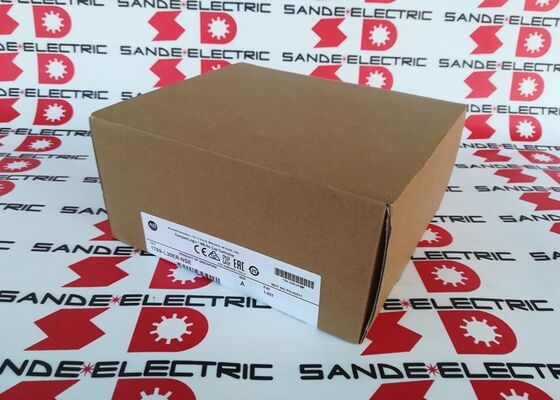

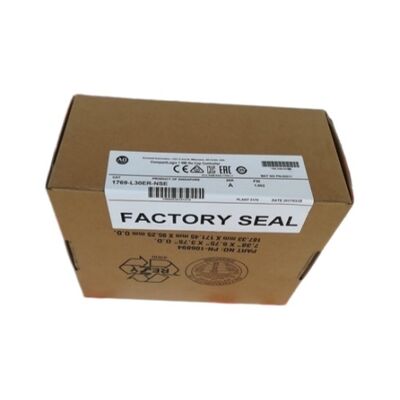

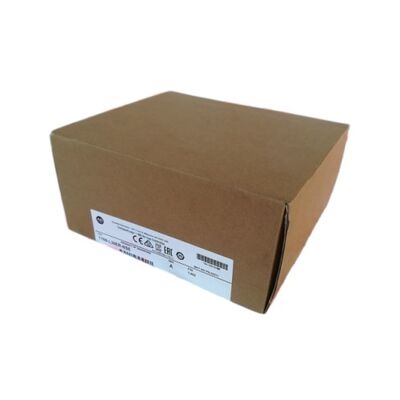

Neuer ALLEN BRADLEY 1769-L30ER-NSE Kompaktlogiks-Prozessor

1769-L30ER-NSE. CompactLogix 5370 L3 1MB / Dual EtherNet/IP DLR / 16 Knoten / 8 E/A-Module / Keine Supercap / Gefährliche Lage / USB / 1GB SD

NSE No Supercap Die Spezifikation, die dieses Modell definiert

Die 1769-L30ER-NSE und die Standard 1769-L30ER sind in Bezug auf Speicher, Ethernet-Fähigkeit, I/O-Erweiterung und Programmierung funktionell identisch.- Nein.enthalten einen Superkondensator für die Echtzeit-Uhr (RTC) -Energie-Rückzahlung.

Standard-CompactLogix 5370-Steuerungen verwenden einen internen Superkondensator, um die Echtzeituhr während eines Stromausfalls aufrechtzuerhalten.Die Schadstoffbelastung ist in bestimmten Umgebungen eine Art Lichtbogen oder eine Art Anzündungsgefahr..

Für Anlagen inGefährliche Standorte der Klasse I, Abteilung 2 (Div 2) oder Zone 2- wenn unter ungewöhnlichen Bedingungen brennbare Gase oder Dämpfe vorhanden sein können - muss die Ausrüstung nicht brennfähig sein oder für das Gefahrengebiet eingestuft sein.Der Superkondensator wird entfernt, um die mögliche Zündquelle zu entfernen.Die 1769-L30ER-NSE ist die CompactLogix 5370 L3-Spezifikation, die dieser Anforderung entspricht.

Wenn in der Anwendung für gefährliche Standorte ein Echtzeit-Clock-Support bei Stromausfall benötigt wird, stellt die SD-Karte die Programmspeicherkontinuität bereit.

Schlüsselmerkmale

Dual-Ethernet/IP mit DLR-Kapazität von 16 Knoten

Beide Ethernet-Ports bilden einen integrierten Zwei-Port-Switch, der die Device Level Ring (DLR) -Topologie unterstützt.Ein DLR-Ring verbindet EtherNet/IP-Geräte in einem geschlossenen Kreislauf . Bis zu 16 EtherNet/IP-Knotenverbindungen decken die verteilten I/O-, Laufwerk- und HMI-Anforderungen der meisten kompakten Maschineneinrichtungen ab.

Acht lokale 1769 Compact I/O-Erweiterungsmodulpositionen verarbeiten lokale I/O, ohne das EtherNet/IP-Knotenbudget zu verbrauchen.Der USB-Anschluss ermöglicht den Zugriff auf lokale Programmierung und Firmware-Updates, ohne die Netzwerkbandbreite zu beanspruchen.

Anwendungsszenarien

Kontrollplatte für den gefährlichen Standort:Petrochemische Prozessplatten der Klasse I Abteilung 2 erfordern nicht brennende Steuerungsgeräte.Die NSE-Variante beseitigt das Risiko eines Superkondensatorbogens und bietet gleichzeitig die vollständige CompactLogix 5370 L3-Funktionalität, DLR-Resilienz und 1 MB Programmspeicher.

Öl- und Gasbohrkopf oder Verarbeitungsautomatisierung:Wenn gelegentlich brennbare Dämpfe vorhanden sein können, muss die NSE-Steuerung ohne zusätzliche explosionssichere Gehäuse installiert werden, um die Standardvariante mit Superkondensatoren aufzunehmen.

Direkter Ersatz bestehender NSE-Anlagen:Die Anpassung des NSE-Suffixes beim Austausch eines installierten Steuergeräts gewährleistet die Einhaltung der Anforderungen an den gefährlichen Standort ohne erneute Bewertung.

Häufig gestellte Fragen

F1: Was bedeutet NSE und warum ist es wichtig?

NSE steht für "No Supercap Energy" (Keine Superkappe Energie). Dieser Controller enthält keinen Superkondensator.In der Klasse I, Abteilung 2 und Zone 2, stellt ein Superkondensator eine mögliche Lichtbogen-/Zündquelle dar. Durch das Entfernen des Superkondensators kann die NSE-Variante ohne zusätzliche Gehäuse an diesen Stellen verwendet werden.

F2: Beeinflusst das Entfernen des Superkondensators das Programm oder die Datenspeicherung des Steuergeräts?

Die Aufbewahrung von Programmen erfolgt durch die SD-Karte, nicht durch den Superkondensator.Was bei Stromausfall in der NSE-Variante verloren geht, ist der Echtzeit-Uhrwert die Uhr setzt sich zurück, wenn der Strom wiederhergestellt wird. Wenn in der Anwendung eine RTC-Genauigkeit erforderlich ist, stellt eine externe Netzwerkzeit-Synchronisierungsquelle nach der Stromwiederherstellung die Uhrreferenz zur Verfügung.

F3: Welche Drahtarten sind mit dem Endblock kompatibel?

22 ̊14 AWG Massivkupfer oder 22 ̊16 AWG Kupferdraht mit Strang bei 90 °C. Ersatzterminalblock ist 1769-RTBN18.Diese Spezifikationen beziehen sich auf die in kompakten Steuerungen verwendete 24VDC-Standardfeldleitung..

F4: Welche Programmiersoftware wird für die 1769-L30ER-NSE verwendet?

Studio 5000 Logix Designer ist die Standard-Programmierumgebung für die CompactLogix 5370-Familie.Die Verbindung erfolgt über den USB-Anschluss für die direkte Programmierung oder über den EtherNet/IP-Anschluss für den netzwerkbasierten ProgrammdownloadDie 1769-L30ER-NSE unterstützt alle vier IEC 61131-3 Programmiersprachen: Leiterdiagramm, strukturierter Text, Funktionsblockdiagramm und sequentielle Funktionsdiagramm.

F5: Kann der 1769-L30ER-NSE den Standard 1769-L30ER an einem nicht gefährlichen Ort ersetzen?

Ja, die NSE-Variante ist funktionell gleichwertig mit der Standard 1769-L30ER in allen Fähigkeiten, außer RTC-Backup bei Stromausfall.An nicht gefährlichen Stellen, an denen eine Echtzeitgenauigkeit nach Stromwiederherstellung erforderlich ist, ist die Standardvariante mit Superkondensator eine bessere Spezifikation. Für Anwendungen, die keine RTC-Genauigkeit benötigen oder keine Netzzeit-Synchronisation verwenden, funktioniert die NSE-Variante identisch.
