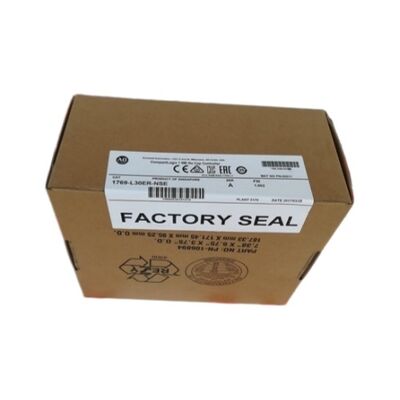

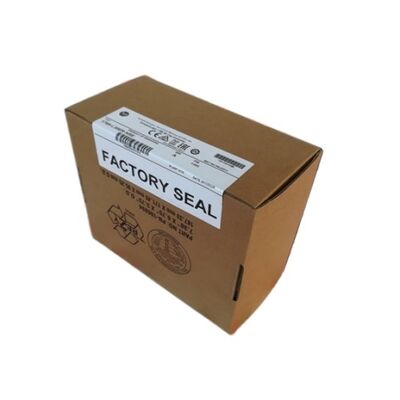

Ein neuer AB 1769-L30ERM CompactLogix-Prozessor in der Box 1769L30ERM 1769-L3OERM

Allen-Bradley 1769-L30ERM | CompactLogix 5370 L3 – 1 MB / 4-Achsen-CIP-Bewegung + Kinematik / Dual EtherNet/IP / DLR / 16 Knoten / 8 lokale E/A-Module

CIP-Bewegung mit Kinematik – Was den L30ERM vom Standard-CompactLogix unterscheidet

Jede CompactLogix L3-Steuerung bietet EtherNet/IP-Kommunikation und Compact I/O-Integration. Was die Bezeichnung „ERM“ dem 1769-L30ERM hinzufügt, ist die integrierte CIP-Bewegung über EtherNet/IP – und darin Kinematikunterstützung, die die grundlegenden ERM-Controller ohne vollständige Kinematik nicht bieten.

CIP Motion nutzt EtherNet/IP als Bewegungssteuerungsnetzwerk und synchronisiert Servoantriebe über Standard-Ethernet mithilfe zeitsynchronisierter Regelkreise. Antriebe mit CIP Motion-Unterstützung (Kinetix-Serie) kommunizieren direkt mit der Steuerung über dasselbe Ethernet-Netzwerk, das für Maschinen-E/A und HMI verwendet wird – kein separater Motion-Bus, keine dedizierten Encoderkabel von der Steuerung. Die Programmierung und Koordination der Bewegungsachsen erfolgt im Studio 5000 Logix Designer unter Verwendung derselben Projektumgebung wie die Maschinenlogik.

Die Kinematik erweitert dies noch weiter. Während Standard-CIP Motion einzelne Achsen unabhängig voneinander bewegt, ermöglicht die Kinematik eine Koordinatentransformation – die Programmierung der Bewegung in kartesischen Werkzeugkoordinaten (X, Y, Z) anstelle einzelner Motorpositionen. Dies ist die Fähigkeit, die für Delta-Roboter-Pick-and-Place, SCARA-Armpositionierung, H-Bot-Systeme (Kartesisches Portal) und alle Maschinen erforderlich ist, bei denen die mechanische Geometrie zwischen Gelenkwinkeln und Werkzeugspitzenposition übersetzt wird. Der L30ERM verwaltet bis zu 4 Achsen in koordinierten Kinematikgruppen.

Für eine Verpackungsmaschine mit einem Delta-Roboter-Aufnahmekopf oder eine Montagestation mit einem kartesischen 3-Achsen-System bedeutet die Spezifikation einer Standard-CompactLogix ohne Kinematik das Hinzufügen einer externen Bewegungssteuerung oder eine Neuarchitektur der Bewegungssteuerung. Der 1769-L30ERM vermeidet dies, indem er nativ eine kinematische Koordination bereitstellt.

Wichtige Spezifikationen

Duales EtherNet/IP und DLR – integrierte Netzwerkstabilität

Die beiden EtherNet/IP-Ports bilden einen integrierten Zwei-Port-Switch innerhalb der Steuerung. Dadurch kann der 1769-L30ERM an der Device Level Ring (DLR)-Topologie teilnehmen – einer EtherNet/IP-Ringarchitektur, bei der jedes Gerät über zwei Ethernet-Verbindungen verfügt, die einen geschlossenen Regelkreis bilden. Wenn ein Kabel im Ring kaputt geht, leitet DLR den Netzwerkverkehr innerhalb von Millisekunden über den verbleibenden Pfad um. Ein einzelner Kabelfehler, der die Kommunikation in einer linearen Ethernet-Topologie stoppen würde, wird in einem DLR-Ring zu einem behebbaren Ereignis.

Für die Maschinenautomatisierung, bei der Kabelschäden durch mechanische Interferenzen, Vibrationen oder Installationsfehler ein realistisches Risiko darstellen, bietet DLR Ausfallsicherheit auf Netzwerkebene, ohne dass externe verwaltete Switches oder redundante Netzwerkpfade erforderlich sind.

Anwendungsszenarien

Delta-Roboter-Pick-and-Place:Als Kinematikgruppe koordinierter 3-Achs-Deltaroboter. Der 1769-L30ERM programmiert die Bewegung in kartesischen Werkzeugkoordinaten; Das Kinematikmodell übersetzt diese in einzelne Servoachsenbefehle. Produktaufnahmepositionen und Platzierungsversätze werden in realen Einheiten programmiert, nicht in Motor-Encoder-Zählungen.

Kompakte automatisierte Montagestationen:4 Servoachsen – zwei für die XY-Positionierung, eine für die Z-Position und eine für die Drehung – koordiniert mit der Maschinen-E/A für die Teilepräsentation und -befestigung. Alle Bewegungen und Logik in einem Controller, einem Studio 5000-Projekt.

Verpackungs- und Abfüllmaschinen:Taktförderer und servoangetriebene Füllköpfe mit DLR-Netzwerktopologie gewährleisten die Zuverlässigkeit der Maschinen-E/A, selbst wenn ein Kabel während des Wechsels gestört wird.

FAQ

F1: Was ist der Unterschied zwischen CIP Motion und Standard-EtherNet/IP-E/A auf dieser Steuerung?

Standard-EtherNet/IP-E/A tauscht Daten asynchron aus – jedes Gerät kommuniziert bei Abfrage mit definierten Raten, ist jedoch nicht miteinander synchronisiert. CIP Motion fügt IEEE 1588-Zeitsynchronisierung über alle teilnehmenden Knoten hinweg hinzu, sodass Antriebe ihre Regelkreise mit demselben Zeitstempel wie der Bewegungsprozessor der Steuerung synchronisieren können. Diese zeitverriegelte Koordination ermöglicht eine mehrachsige synchronisierte Bewegung – in einem CIP-Motion-System kann ein Antrieb nicht relativ zum anderen driften.

F2: Welche Laufwerke sind mit dem CIP Motion des 1769-L30ERM kompatibel?

Die Kinetix-Servoantriebsserie von Rockwell Automation (Kinetix 300, 350, 5100, 5300, 5500, 5700) unterstützt CIP Motion über EtherNet/IP und ist mit den Bewegungsachsen des 1769-L30ERM kompatibel. Es können auch Antriebe von Drittanbietern mit CIP Motion-Profilimplementierung verwendet werden. Bestätigen Sie vor der Angabe die CIP Motion-Unterstützung und Firmware-Kompatibilität des jeweiligen Antriebs anhand der Kinetix- und CompactLogix-Kompatibilitätsdokumentation.

F3: Kann der 1769-L30ERM durch eine neuere CompactLogix 5380 L3-Steuerung ersetzt werden?

Die CompactLogix 5380 ist die Nachfolgegeneration. Die Projektmigration von 5370 auf 5380 erfordert eine Bewertung der Speicherzuweisung, der E/A-Modulkompatibilität und der Konfiguration der Bewegungsachse – nicht alle Studio 5000-Projekte werden ohne Änderungen migriert. Stellen Sie bei bewegungsfähigen Installationen vor der Migration sicher, dass der 5380-Ersatz auch dieselben kinematischen Gruppen und dieselbe Achsenanzahl unterstützt. Für den gleichwertigen Austausch eines ausgefallenen 1769-L30ERM in einer vorhandenen Maschine ist der Austausch durch dasselbe Modell der sicherste Weg.

F4: Für wie viele EtherNet/IP-E/A-Knoten gilt die Beschränkung auf 16 Knoten?

Die 16-Knoten-Grenze gilt für EtherNet/IP-E/A-Verbindungen – Punkt-E/A, kompakte I/O-Remote-Adapter, PROFINET-zu-EtherNet/IP-Brücken und andere EtherNet/IP-E/A-Geräte, die aus der Verbindungstabelle der Steuerung verbraucht werden. CIP Motion-Antriebe verbrauchen auch Verbindungen – jede Antriebsachse benötigt je nach Konfiguration typischerweise eine oder mehrere EtherNet/IP-Verbindungen. Die Gesamtzahl der Verbindungen (Bewegung + E/A) muss innerhalb der vom Controller unterstützten Verbindungsanzahl bleiben.

F5: Woher stammt das 1769-L30ERM?

Über das Vertriebsnetz von Rockwell Automation (autorisierte Allen-Bradley-Händler) und den etablierten CompactLogix-Ersatzteilmarkt – Ersatzteilhändler für industrielle Automatisierung und geprüfte Überschusslieferanten. Bestätigen Sie vor der Bestellung die Modellnummer 1769-L30ERM (nicht benachbarte Modelle ohne Kinematik). In bewegungsfähigen Installationen führt ein falscher CompactLogix-Ersatz ohne CIP Motion- oder Kinematikunterstützung nicht ohne erhebliche Neukonstruktion zum Ausführen des ursprünglichen Programms.
