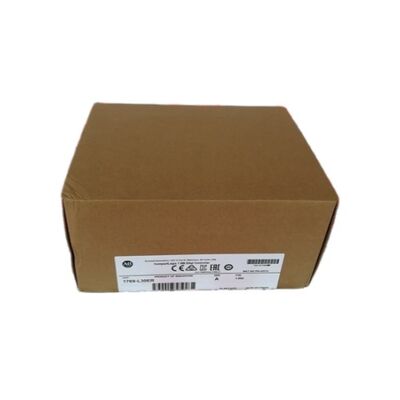

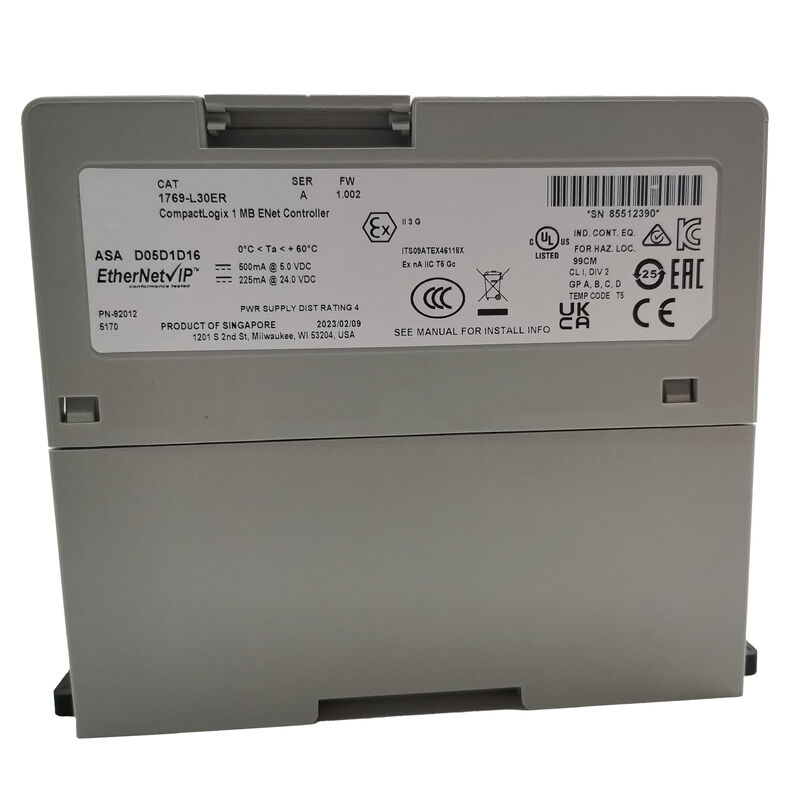

1769-L30ER. CompactLogix 5370 L3 1MB / Dual EtherNet/IP DLR / 16 Knoten / 8 I/O Module / 32 Aufgaben / USB / 30V Isolation / DIN oder Panel Mount
1769-L30ER vs. angrenzende L3-Varianten
Die CompactLogix 5370 L3-Serie umfasst mehrere Varianten, die denselben 1 MB-Speicher, doppelte EtherNet/IP und 8 lokale I/O-Slot-Spezifikationen teilen.Die Unterschiede sind eher funktional als kapazitätsbasiert:
| Variante |
Der Antrag |
Überschüssige Kapazität (RTC) |
Typische Verwendung |
| 1769-L30ER (dieser) |
- Nein. |
- Ja, das ist es. |
Standardsequenzierung, nicht gefährlich |
| 1769-L30ERM |
Ja (4 CIP-Achsen) |
- Ja, das ist es. |
CIP-Bewegungssteuerung |
| 1769-L30ER-NSE |
- Nein. |
- Nein. |
Gefährliche Stellen (Cl.I Div.2) |
Der 1769-L30ER ist die Baseline-L3-Konfiguration: vollständige EtherNet/IP-Netzwerkung und DLR-Fähigkeit, 1 MB Programmspeicher, 8 Erweiterungsslots, Dual-Ethernet mit DLR-Axis, aber keine CIP-Motion-Fähigkeit.für die Steuerung von Maschinen, Sequenzierung, verteiltes I/O-Management und HMI-Konnektivität ohne Servoachsenkoordination bietet der L30ER das komplette Feature-Set zu einem geringeren Preis als der bewegungsfähige L30ERM.
Der eingebaute Superkondensator behält den Echtzeit-Uhrwert (RTC) bei Stromausfall bei, was in der NSE-Variante nicht der Fall ist.die die Norm L30ER zur richtigen Spezifikation für nichtgefährliche Anwendungen macht, bei denen genaue zeitgestempelte Daten oder eine zeitbasierte Programmdurchführung nach der Stromwiederherstellung erforderlich sind.
Schlüsselmerkmale
| Parameter |
Wert |
| Benutzerspeicher |
1 MB |
| Ethernet-Anschlüsse |
2 × EtherNet/IP mit DLR |
| Protokollen |
EtherNet/IP, CIP Motion, CIP Sync, Modbus TCP |
| Max. EtherNet/IP-Knoten |
16 |
| Lokale Erweiterung der E/A |
Bis zu 8 × 1769 |
| Typischer Scan |
< 1 ms (kleine Programme) |
| Aufgaben |
32 / 100 Programme jeweils |
| Versorgung |
Gleichstrom 24 V (± 20%) |
| Strom |
500mA @ 5V; 225mA @ 24V |
| Macht |
4.5W max. |
| Abmessungen |
Die in Absatz 1 Buchstabe a genannten Vorschriften gelten nicht für Fahrzeuge, die mit einem Fahrzeug ausgestattet sind, das nicht in der Kategorie der Fahrzeuge mit einem Fahrzeug ausgestattet ist. |
| IP-Bewertung |
IP20 |
| Isolation |
30 V Dauer |
| Sicherheit |
SIL2 / PLd (mit Sicherheits-E/Ausgabe) |
| Montierung |
DIN-Schiene oder -Platte |
CIP-Synchronisierung
Der 1769-L30ER unterstützt CIP Sync, das eine gemeinsame Zeitreferenz über alle EtherNet/IP-Geräte im Netzwerk mit dem IEEE 1588 Precision Time Protocol verteilt.Zeitstempel auf Ereignisse, die an verschiedenen Knoten registriert wurden, E/A-Adapter, HMI-Terminals, werden alle auf die gleiche Uhr verwiesen.Dies macht die Reihenfolge der Ereignisse im verteilten System lesbar und zuverlässig.
Anwendungsszenarien
Hochgeschwindigkeitsverpackungslinien:CIP Motion übernimmt die Servosynchronisierung; CIP Sync zeichnet jedes Ereignis über die Linie.
Automatisierte Lagersysteme:Stackerkrane, Förderer und Barcode-Scanner, die als EtherNet/IP-Knoten unter L30ER-Koordination arbeiten. Bis zu 16 Geräte auf dem Ring; DLR schützt vor Kabelfehlern.
Wasserreinigungsanlagen:Die L30ER sammelt Prozessdaten und steuert die Pumpensequenzen von einem zentralen Panel aus.
Kollaborative Mehrsteuerungssysteme:The L30ER runs as a local intelligent node within a larger ControlLogix or CompactLogix network — managing a machine section's local I/O while exchanging data with the system-level controller via EtherNet/IP.
Hinweise zur Installation und Verkabelung
- Expansions-E/A-Module dürfen insgesamt nicht mehr als 8 sein; der Gesamtenergiehaushalt muss für alle Module überprüft werden
- Verwenden Sie für alle EtherNet/IP-Verbindungen industriell abgeschirmtes Kabel mit verdrehtem Paar; halten Sie es von der Stromleitung getrennt
- Die SD-Karte speichert Programm-Backups und Firmware-Aktualisierungen. Sie dient nicht als Ausführungsmedium
- Panelumgebung: Umgebungsfeuchtigkeit ≤85% RH (nicht kondensierend); eine ausreichende Belüftung gewährleisten
- Bestätigen Sie die IP-Adressenkonfiguration vor dem ersten Einschalten, um Netzwerkkonflikte auf gemeinsamen Segmenten zu vermeiden
Häufig gestellte Fragen
F1: Was ist der praktische Unterschied zwischen der 1769-L30ER und der 1769-L30ERM?
Der L30ERM fügt der gleichen Hardwareplattform die CIP Motion Controller-Fähigkeit (4 Servoachsen) hinzu.Der L30ER verfügt über keine CIP-Bewegungsfunktion kann Kinetix-Servoantriebe nicht als koordinierte CIP-Bewegungsachsen steuernWenn die Anwendung nur eine diskrete und Prozesssteuerung (keine Servobewegungskoordination) erfordert, ist die L30ER die richtige und kostengünstigere Spezifikation.die L30ERM erforderlich ist.
F2: Welche Programmiersoftware verbindet sich mit dem 1769-L30ER?
Studio 5000 Logix Designer ist die Programmierumgebung für die CompactLogix 5370-Familie.Studio 5000 unterstützt Ladder DiagrammDie 1769-L30ER unterstützt Logix Designer Version 20 und höher.
F3: Wie viele lokale E/A-Punkte bieten 8 Erweiterungsmodule?
Die Punktzahl hängt von den ausgewählten spezifischen 1769 Compact I/O-Modulen ab. Eine 8-Slot-Erweiterung mit gemischten 16-Punkte-digitalen I/O-Modulen liefert lokal 128 I/O-Punkte.Hochdichte 32-Punkte-Module in allen 8 Slots bieten 256 lokale E/A-PunkteDie 8-Slots-Grenze ist die Hardware-Einschränkung; innerhalb dieser Grenze bestimmt die Modulwahl die Gesamtpunktzahl.
F4: Wofür wird die Dauerisolierung von 30 V verwendet?
Die 30V-Kontinuisisolation ist die Nennspannung für die grundlegende Isolierung zwischen den USB-, Ethernet- und internen Bus-Schnittstellen des Steuerers.Es definiert die elektrische Trennung, die gegen Spannungsunterschiede zwischen dem Steuergerät und den angeschlossenen Geräten schütztIn der Praxis bedeutet diese Einstufung, daß die Kommunikationsanschlüsse der Steuerung nicht für Hochspannungsanwendungen isoliert sind.Zwischen dem Steuergerät und der Feldverkabelung muss eine geeignete Isolationshardware verwendet werden..
