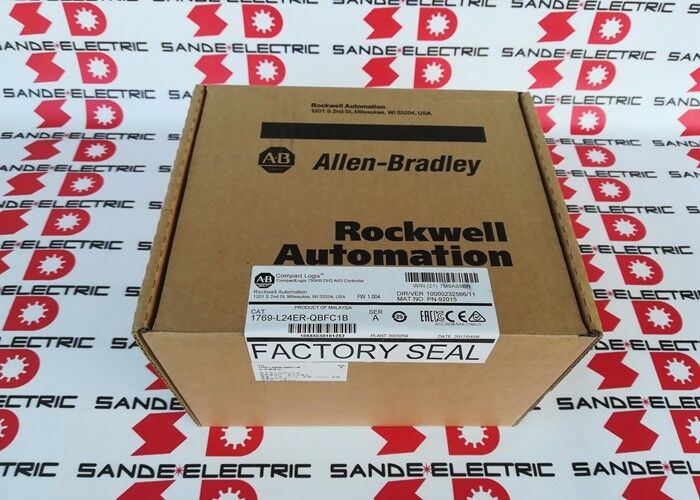

Neu und original Allen Bradley 1769-L24ER-QBFC1B 1769L24ERQBFC1B

Allen-Bradley 1769-L24ER-QBFC1B CompactLogix Controller

Übersicht

Der 1769-L24ER-QBFC1B ist ein CompactLogix 5370 L2 Controller, der für kompakte Maschinenanwendungen konzipiert ist, die eine größere Vielfalt an integrierten I/O-Modulen benötigen, als ein einfacher Controller mit integrierten digitalen I/O-Modulen bieten kann.

Rockwell-Konfigurationsdaten und industrielle Produktreferenzen beschreiben ihn mit 750 KB Benutzerspeicher, zwei EtherNet/IP-Ports mit DLR-Fähigkeit, 16 DC-Eingänge, 16 DC-Ausgänge, 4 universellen analogen Eingänge, 2 analogen Ausgänge, 4 Hochgeschwindigkeitszählern und Unterstützung für bis zu 4 lokale 1769 Compact I/O-Module des Controllers basiert.

Er enthält außerdem eine 1 GB SD-Karte, unterstützt bis zu 2 GB und verwendet ein 24 VDC integriertes Netzteil des Controllers basiert.

Technische Daten

Anwendungswert

Dieser Controller eignet sich gut für OEM-Skids, Verpackungsmaschinen, kompakte Prozessstationen, Maschineninseln und Automatisierungspanels, wo sowohl digitale als auch analoge Signale direkt vom Controller-Gehäuse verarbeitet werden müssen.

Sein stärkster praktischer Vorteil ist, dass er integrierte digitale I/O, analoge I/O, Hochgeschwindigkeitszählung und Dual-Ethernet in einer kompakten Einheit kombiniert, was die Modulanzahl reduzieren und das Schaltschrankdesign vereinfachen kann.

Diese Anwendungsübereinstimmung ist eine technische Schlussfolgerung, die auf der veröffentlichten Mischung der integrierten I/O-Module und den Grenzen der lokalen Erweiterung des Controllers basiert.

Ersatz- und Auswahlperspektive

Für Ersatzarbeiten sollte der 1769-L24ER-QBFC1B nicht nur nach dem Namen der CompactLogix-Familie, sondern auch nach der Mischung der integrierten I/O-Module, der analogen Fähigkeiten, der Ethernet-Struktur und der Größenordnung der lokalen Erweiterung abgeglichen werden.

Praktisch gesehen sind die wichtigen Details der 750 KB Speicher, die analoge Struktur 16/16 digitalen I/O, die analoge Struktur 4 AI / 2 AO und die Grenze von 4 Modulen für Compact I/O-Erweiterung.

Die Übereinstimmung mit demselben Modell ist normalerweise der sicherste Weg, um sowohl die Feldverdrahtung als auch die Rolle des Controllers in der Maschine zu erhalten.

FAQ

F1: Welche Art von Controller ist 1769-L24ER-QBFC1B?
Es ist ein CompactLogix 5370 L2 Controller mit integrierten digitalen und analogen I/O-Modulen, Dual-Ethernet und lokaler Compact I/O-Erweiterungsfähigkeit.

F2: Welche Anwendungen passen am besten dazu?
Er passt für kompakte Maschinensysteme, die eine integrierte digitale und analoge Verarbeitung benötigen, ohne sofort separate analoge Module hinzuzufügen.

Dieses Anwendungsprofil ist eine technische Schlussfolgerung, die auf der veröffentlichten Mischung der integrierten I/O-Module und der kompakten Größe des Controllers basiert.

F3: Warum sind die analogen Kanäle bei diesem Modell wichtig?
Da die integrierten 4 universellen analogen Eingänge und 2 analogen Ausgänge es dem Controller ermöglichen, gemischte Sensor- und Regelkreisaufgaben direkt zu unterstützen.

In praktischen Schaltschränken kann dies die Slot-Nutzung reduzieren und das Hardware-Layout vereinfachen.

F4: Warum sind Hochgeschwindigkeitszähler hier wichtig?
Da sie es dem Controller ermöglichen, schnelle digitale Puls-Eingänge zu verarbeiten, ohne dass für viele kompakte Anwendungen ein separates Zählermodul erforderlich ist.

Dies ist eine technische Schlussfolgerung, die auf den veröffentlichten 4 Hochgeschwindigkeitszählern des Controllers basiert.

F5: Was sollte vor der Bestellung überprüft werden?
Überprüfen Sie den installierten Controller-Code, bestätigen Sie die Speicherklasse von 750 KB, verifizieren Sie die erforderliche Mischung der digitalen und analogen I/O-Module und stellen Sie sicher, dass die Maschine dieselbe lokale 4-Modul-Erweiterung und Dual-Ethernet-DLR-Anordnung verwendet.
