Ein neuer Allen Bradley 1769-L18ERM-BB1B COMPACT LOGIX Ethernet Controller

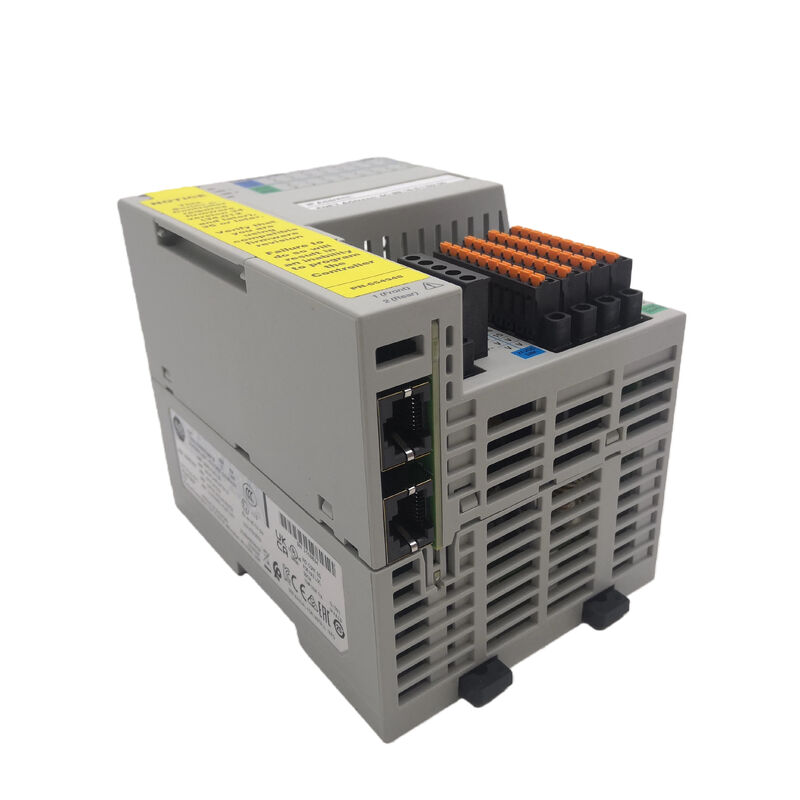

Allen-Bradley 1769-L18ERM-BB1B Kompaktlogix-Steuerung

Übersicht

Die1769-L18ERM-BB1Bist einCompactLogix 5370 L1-Steuerungfür die kompakte Steuerung von Maschinen gebaut, bei denen eingebettete E/A, EtherNet/IP-Netzwerke und integrierte Bewegung in einer kleinen Steuerplattform platziert werden müssen.

Rockwell und Verteilerreferenzen beschreiben dieses Modell mit512 KB Benutzerspeicher,Dual Ethernet mit Geräteniveau-Ring-Funktion,16 Eingänge der Waschbecken,16 Quellenausgänge, Unterstützung fürbis zu 8 Ethernet/IP-Knoten, und2-Achsen-CIP-Bewegung mit Kinematik.

Sie verwendet auch die1734 POINT I/O Hintergrundfür die Erweiterung, was sie in eine andere Erweiterungsklasse als die größeren Compact I/O-basierten L2- und L3-Controller bringt.

Technische Daten

Anwendungswert

Dieser Controller passt gut inKompakte Verpackungssysteme, Fördergeräte, Materialbearbeitungsstationen, OEM-Skid und kleine Ethernet-basierte MaschinenzellenEine begrenzte, aber leistungsfähige Logix-Plattform ist die richtige Lösung.

Die Kombination voneingebettete E/A,Ethernet-Doppelfunk, undBewegung in zwei AchsenDies macht es besonders praktisch in Maschinen, die eine enge Integration zwischen der Grundsequenzierung und der Lichtbewegungssteuerung benötigen, ohne zu einer größeren Steuerungsfamilie zu wechseln.

Dieses Anwendungsprofil ist eine technische Schlussfolgerung, die aus den veröffentlichten Speicher-, Knoten-, Bewegungs- und POINT-E/A-Eigenschaften des Controllers abgeleitet wird.

Ersatz und Auswahlperspektive

Für Ersatzarbeiten sollte der 1769-L18ERM-BB1B miteingebetteter E/A-Typ, POINT I/O-Erweiterungskonzept, Ethernet-Layout und Bewegungsfähigkeit, nicht nur durch den Familiennamen CompactLogix.

In den praktischen Systemen sind die wichtigsten Details die16 Eingänge der Spüle / 16 Ausgänge der Quelle, dieL1-Architektur, und die2-Achsen-CIP-BewegungFähigkeit.

Durch die Anpassung an den gleichen Controller wird in der Regel sowohl die Maschinenverkabelung als auch die Projektstruktur sauberer erhalten als durch den Wechsel zu einer anderen Logix-Klasse.

Häufig gestellte Fragen

F1: Was für ein Steuergerät ist 1769-L18ERM-BB1B?
Es ist eineCompactLogix 5370 L1-Steuerungmit eingebetteter digitaler E/A, Dual-Ethernet und integrierter Bewegungsfähigkeit.

In der Praxis zielt es eher auf kompakte Maschinensteuerung als auf große modulare Regalsysteme ab.

F2: Welche Anwendungen sind am besten geeignet?
Es passt.kleine bis mittlere MaschinenSie benötigen EtherNet/IP-Steuerung, kompakten Fußabdruck und leichte integrierte Bewegung.

Dies ist eine technische Schlussfolgerung auf der Grundlage der veröffentlichten512 KB Speicher,EtherNet/IP-Skala mit 8 Knoten, undBewegung in zwei AchsenFähigkeit.

F3: Warum spielt hier der POINT I/O Support eine Rolle?
Weil dieser Controller durch die1734 POINT I/O Hintergrund, nicht durch den größeren Compact I/O-Erweiterungsstil, der auf einigen anderen CompactLogix-Modellen verwendet wird.

Das beeinflusst, wie die Maschine verkabelt ist und wie die Steuerung in die ursprüngliche Architektur passt.

F4: Warum ist 2-Achsen-CIP-Bewegung wichtig?
Weil es dem Controller erlaubt, grundlegende Bewegungsaufgaben direkt über EtherNet/IP zu erledigen.

In der praktischen Maschinenkonstruktion kann das die Notwendigkeit eines separaten Bewegungsprozessors in kleineren Systemen reduzieren.

F5: Was sollte vor der Bestellung überprüft werden?
Überprüfen Sie den installierten Steuerungscode, bestätigen Sie dieL1 / POINT I/ODie16 DI / 16 DODie Anwendungen müssen die Anforderungen an die Eingabe/Ausgabe von Eingabe/Ausgabe erfüllen.Bewegung in zwei AchsenundDual Ethernet DLRLayout.
