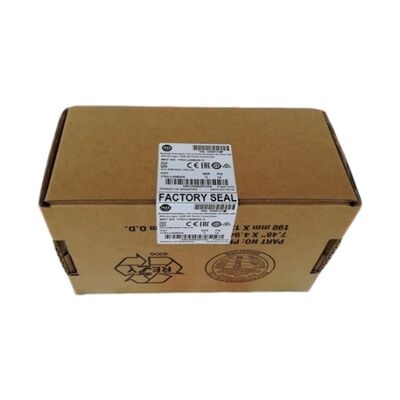

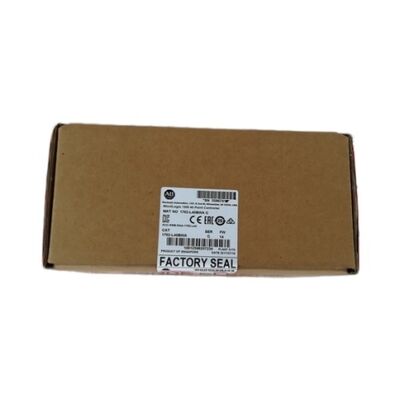

Ein neues AB PLC 1762-L40BWA Micrologix 1200 Fabrik versiegelt 1762L40BWA 1762-L4OBWA

1762-L40BWA | MicroLogix 1200 40-Punkt – 120/240 VAC / 24 DI (20 Std. + 4 schnell) / 16 Relais / RS-232C / DF1 + DH-485 + Modbus RTU / 6 KB

L40BWA vs. L24BWA – Der zusätzliche I/O, der die Wahl definiert

Die MicroLogix 1200-Familie umfasst mehrere I/O-Zählungsvarianten. Der L40BWA und der L24BWA sind die beiden wechselstrombetriebenen Relaisausgangsmodelle – dieselbe Netzteilklasse, der gleiche 6-KB-Speicher, der gleiche RS-232C-Anschluss und die gleiche Protokollunterstützung sowie der gleiche Relaisausgangstyp. Was sich unterscheidet, ist die I/O-Anzahl:

Der L40BWA fügt 10 Standardeingänge und 6 Relaisausgänge hinzu – ausreichend, um die komplette Feldverkabelung von Maschinen abzudecken, die die 14 Eingänge und 10 Ausgänge des L24BWA ohne Erweiterungsmodule nicht bewältigen können. Bei einer Maschine mit 18 Sensoren, 4 Drucktasten und einer Mischung aus 14 Motorschützen, Ventilmagneten und Anzeigen übernimmt der L40BWA die Verkabelung vollständig im Steuerungsgehäuse.

Wichtige Spezifikationen

RS-232C – ein Port, vier Protokolle

Der einzelne serielle RS-232C-Anschluss unterstützt vier in der Software konfigurierbare Kommunikationsmodi:

DF1 Vollduplex:Punkt-zu-Punkt-Verbindung zu einem RSLogix 500-Programmierlaptop oder einem DF1-kompatiblen HMI-Panel.

DH-485:Multidrop-RS-485-Netzwerk für bis zu 32 Knoten – MicroLogix-Steuerungen, PanelView-Terminals und PC-Überwachungssysteme teilen sich ein Kabel über 1761-NET-AIC-Adapter.

Modbus-RTU:Industriestandard-Modbus für die Kommunikation mit Antrieben, Energiezählern, Remote-I/O und Geräten von Drittanbietern als Master oder Slave.

ASCII:Zeichenstrommodus für Barcode-Lesegeräte, Waagen, Etikettendrucker und andere Textprotokollgeräte.

Anwendungsszenarien

Verpackungsmaschinen:20 Sensoreingänge überwachen Folienbahn, Produktpräsenz und Mechanismen. 4 schnelle Eingänge, die den Produktionsdurchsatz zählen. 16 Relaisausgänge zur Steuerung von Schlauchbeutelmaschinen und Motorschützen. Modbus RTU zu einem Servoantrieb über RS-232C.

Förder- und Sortieranlagen:Fotoelektrische und Näherungssensoren an Standardeingängen; Motorschütze, Umschalttore und Alarmausgänge an Relaiskontakten. DH-485-Verbindung zu einem PanelView-Bedienterminal.

Wartungsersatz:Der L40BWA wurde am 25. August 2021 eingestellt, ist aber weiterhin in vielen installierten Maschinen weltweit im Einsatz. Ein direkter Austausch mit derselben Teilenummer stellt die ursprüngliche E/A-Adresszuordnung, schnelle Eingangszuweisungen und RS-232C-Kommunikationskonfiguration ohne Programmänderung wieder her.

FAQ

F1: Was ist der Hauptunterschied zwischen 1762-L40BWA und 1762-L24BWA?

Der L24BWA bietet 14 Eingänge (10 Standard + 4 schnelle) und 10 Relaisausgänge. Der L40BWA bietet 24 Eingänge (20 Standard + 4 schnelle) und 16 Relaisausgänge. Beide verfügen über 6 KB Speicher, identischen RS-232C-Anschluss und identische Protokollunterstützung sowie AC-Stromversorgung. Wählen Sie L40BWA, wenn die Anwendung mehr als 14 Eingänge oder mehr als 10 Relaisausgänge erfordert.

F2: Welche Programmiersoftware verbindet sich mit dem 1762-L40BWA?

RSLogix 500 ist die Programmierumgebung für die MicroLogix 1200-Familie. Der Anschluss erfolgt über die RS-232C-Schnittstelle mit einem geeigneten seriellen Kabel (USB-zu-Seriell-Adapter für moderne Laptops). RSLogix 500 unterstützt den MicroLogix 1200-Befehlssatz einschließlich HSC (Hochgeschwindigkeitszähler), PID und ASCII-String-Verarbeitung.

F3: Können Erweiterungs-E/A-Module hinzugefügt werden?

Ja. Die MicroLogix 1200 unterstützt Erweiterungsmodule der Serie 1762 – digitale Ein- und Ausgänge (Relais und Transistoren), analoge E/A, RTD/Thermoelemente und andere – die über den Erweiterungsanschluss auf der rechten Seite angeschlossen werden. Bestätigen Sie den Gesamtgrenzwert für Erweiterungsmodule anhand der MicroLogix 1200-Dokumentation für die jeweilige Konfiguration.

F4: Warum sind die vier schnellen Eingänge wichtig – was können sie erkennen, was Standardeingänge nicht können?

Standardeingänge wenden eine Filterzeit von mehreren Millisekunden an, um mechanische Kontakte zu entprellen und Rauschen zu unterdrücken. Schnelle Eingänge reduzieren diese Filterzeit und ermöglichen die Erkennung von Impulsen, die kürzer als das Standardfilterfenster sind – Produktionszähler mit mehreren hundert Impulsen pro Minute, Hochgeschwindigkeitssignale von fotoelektrischen Sensoren oder Encoderimpulse zwischen SPS-Scans. Bei Standardsensoren, die mit vom Menschen beobachtbaren Geschwindigkeiten schalten, funktionieren Standardeingänge identisch. Bei Signalen, die schneller als 5–10 Mal pro Sekunde wechseln, verhindern schnelle Eingänge fehlende Zählungen.

F5: Woher wird der 1762-L40BWA nach der Einstellung bezogen?

Über den MicroLogix 1200-Ersatzteil-Aftermarket – Händler für industrielle Automatisierung, getestete Überschusslieferanten und spezialisierte Dienstleistungen für ältere SPS. Die MicroLogix 1200-Plattform verfügt über eine große weltweite installierte Basis; Die 40-Punkt-AC-Relaisvariante L40BWA erscheint regelmäßig im Ersatzteilmarkt. Bestätigen Sie vor der Bestellung die Katalognummer 1762-L40BWA (nicht L24BWA oder andere Modelle).
