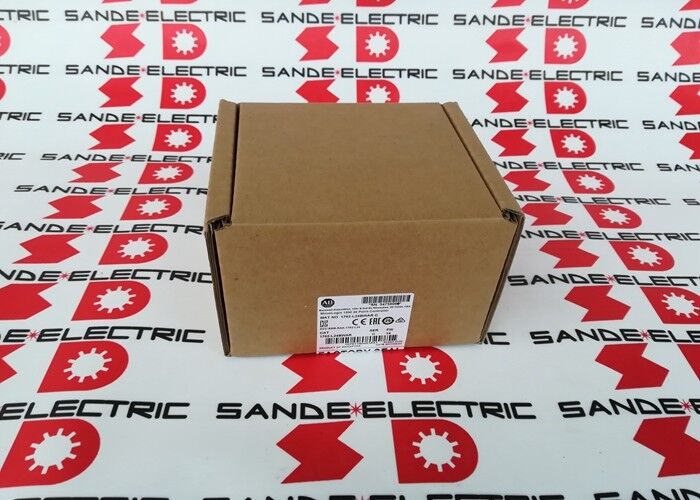

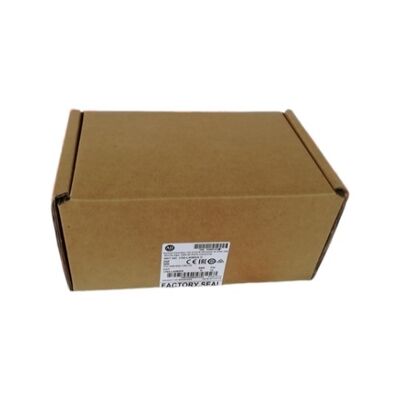

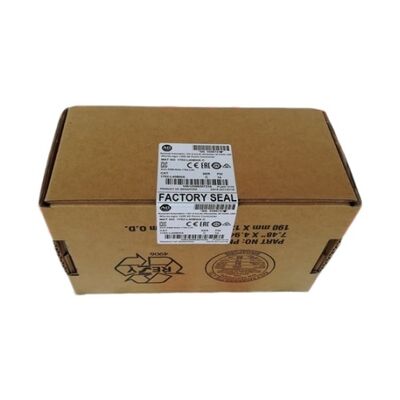

Ein AB ALLEN BRADLEY 1762-L24BWAR - Fabrik versiegelt - 1762L24BWAR

1762-L24BWAR. MicroLogix 1200 120/240VAC / 14 DI (10 Std + 4 Fast) / 10 Relais / Extra HMI + Programmierungsport / 2022 eingestellt

1762-L24BWAR vs. 1762-L24BWA Der Hafen, der den Unterschied macht

Die 1762-L24BWAR und die 1762-L24BWA teilen die gleiche I/O-Konfiguration: 14 Eingänge (10 Standard + 4 Fast) und 10 Relais-Ausgänge, die gleiche Wechselstromversorgung und der gleiche Speicher- und Anweisungssatz.Der Funktionsunterschied liegt im Suffix "R" ein zusätzlicher dedizierter Port für HMI- oder Programmierverbindungen.

Der Standard L24BWA bietet einen RS-232C-Port, der alle Kommunikationsbedürfnisse erfüllt: Programmierzugriff, HMI-Verbindung, Modbus RTU für Laufwerke und ASCII für Peripheriegeräte.Jede Verbindung erfordert die Umstellung der Protokollkonfiguration des PortsDer L24BWAR fügt speziell für den gleichzeitigen Betrieb des HMI einen zweiten Port hinzu:ein Port unterhält die Programmierverbindung oder die Modbus-Laufwerkkommunikation, während der andere die HMI-Panelverbindung ohne Protokollwechsel unterhält.

For machine installations with a permanent operator panel (PanelView or similar RS-232C-connected HMI) that must stay continuously connected while the machine is operating and while a laptop connects for programme monitoring or modification, entfällt die Notwendigkeit, das HMI zu trennen, um das Programmierkabel anzubinden.

Schlüsselmerkmale

10 Standard + 4 schnelle Eingänge 2 Signalgeschwindigkeiten von einem Controller

Die 10 Standard-Eingänge reagieren mit der normalen Eingabefilterrate für Tasten, Grenzschalter, photoelektrische Sensoren und alle typischen Maschinensequenzierungssignale geeignet.Die 4 schnellen Eingänge reduzieren die Filterzeit, um Hochfrequenz-Impulssignale zu erfassen, die die Standard-Eingänge möglicherweise alias oder verpassen.: Produktionszähler aus Hochgeschwindigkeitssensoren, Encoder-Referenzpulsen oder kurzfristigen Auslösersignalen.

Die 10 Relais-Ausgänge sorgen für spannungsunabhängige Feldschaltungen.und 24VDC-Anzeigeleuchten alle mit demselben Relais-Ausgangsbereich verbunden die Relaiskontakte sind von der PLC-Versorgung isoliert, wobei sie jede an sie angeschlossene Feldspannung innerhalb der Kontaktrate akzeptieren.

Anwendungsszenarien

Kompakter Förderer mit permanenter HMI:Ein Produktionsförderer mit einem festen Betreiber-Touchscreen, der über den HMI-Anschluss angeschlossen ist.ohne Unterbrechung der Bedienungsanzeige.

Verpackungsstation mit Codereinzahl:10 Standard-Eingänge für Materialpräsenz, Dichtungsvollständigkeit und Förderstand. 4 schnelle Eingänge zählen Hochgeschwindigkeitsproduktimpulse von einem photoelektrischen Sensor und akzeptieren Encoder-Referenzsignale.10 Relais-Ausgänge Steuerschicht vorwärts, Versiegelungselement, Schneider und Abstoßungsgatter.

Instandhaltungsersatz für MicroLogix 1200 BWAR Systeme:Die Dual-Port-Fähigkeit des L24BWAR wurde in Maschinenentwürfen spezifiziert, bei denen gleichzeitige HMI- und Programmierverbindungen erforderlich waren.Ein direkter L24BWAR-Ersatz bewahrt die ursprüngliche Port-Architektur ohne Neuverkabelung oder Protokollrekonfiguration.

Häufig gestellte Fragen

F1: Was ist der funktionelle Unterschied zwischen den R- und Nicht-R-Varianten der 1762-L24BWA?

Der 1762-L24BWA verfügt über einen Kommunikationsanschluss RS-232C. Der 1762-L24BWAR fügt einen zweiten Anschluss hinzu, der speziell für HMI- oder Programmierverbindungen bestimmt ist. The second port allows simultaneous connection of an HMI panel on one port and a programming laptop or Modbus device on the other — without requiring the machine to stop or be disconnected during programme access.

F2: Welche Protokolle unterstützt der zusätzliche HMI/Programmierport?

Beide Ports unterstützen denselben Protokollsatz: DF1 Full-Duplex, DF1 Half-Duplex, DH-485, Modbus RTU und ASCII. Die Portwahl für jedes Protokoll wird in der Kanalkonfiguration des Controllers konfiguriert.Normalerweise wird einem Port DF1 für den Programmierzugriff zugewiesen und dem anderen DF1 oder DH-485 für die HMI-Kommunikation zugewiesen, aber entweder Protokoll kann an einen der beiden Ports zugewiesen werden.

F3: Kann der 1762-L24BWAR eine Erweiterungseingabe/Ausgabe hinzufügen?

Ja, der MicroLogix 1200 unterstützt die 1762er Erweiterungs-E/A-Module, verbunden mit dem rechten Erweiterungsanschluss.und RTD/Thermokopfmodule verfügbar sindDie Gesamtvergrößerungskapazität wird durch das Strombudget des Steuerers begrenzt.

F4: Welche Programmiersoftware wird für die 1762-L24BWAR verwendet?

RSLogix 500 ist die Programmierumgebung für die MicroLogix 1200-Familie. Die Verbindung erfolgt über einen RS-232C-Port mit einem geeigneten seriellen Kabel mit einem USB-zu-seriale Adapter für moderne Laptops.RSLogix 500 unterstützt das MicroLogix 1200-Befehlsset einschließlich Hochgeschwindigkeitszähler (HSC), PID und ASCII-String-Anweisungen.

F5: Ist der 1762-L24BWAR mit demselben Programm wie ein 1762-L24BWA kompatibel?

Die I/O-Adressen, der Befehlssatz, die Speicherorganisation und die Programmstruktur sind zwischen dem L24BWA und dem L24BWAR identisch.Ein für die L24BWA entwickeltes Programm läuft direkt auf der L24BWAR ohne ÄnderungDer einzige Unterschied ist der zusätzliche Port, der eine Kanal-1-Kommunikationskonfiguration erfordert, wenn er verwendet werden soll.
