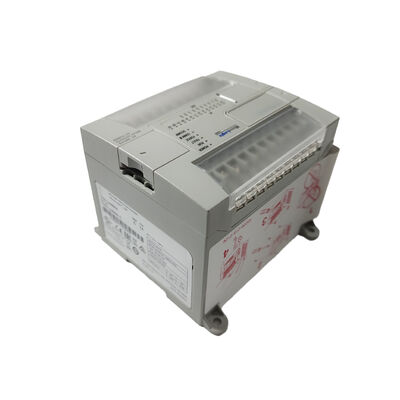

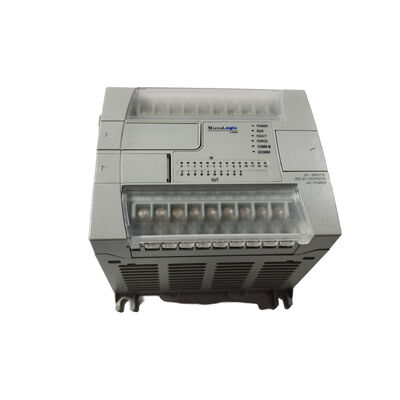

Ein neu versiegeltes Allen Bradley 1762-L24BWA /C Pkg 2017 MicroLogix 1200 Controller 1762L24BWA

1762-L24BWA. MicroLogix 1200 120/240VAC / 14 DI (10 Std + 4 Fast) / 10 Relais / 6KB / RS-232C Mehrprotokoll / Ausgeschaltetes Ersatzteil

14 Eingänge Aber nicht alle 14 sind gleich

Die 14 digitalen Eingänge des 1762-L24BWA teilen sich in zwei funktionell unterschiedliche Gruppen auf, und die Unterscheidung ist wichtig für die Konstruktion der Maschine.

10 Standard 24VDC-Eingänge:Standard-digitale Eingänge, gefiltert nach normalen Sensorsignalen, Schaltflächen, Grenzschalter, Näherungssensoren und Relaiskontakte.für alle normalen Maschinensequenzierungsaufgaben geeignet.

4 schnelle 24VDC-Eingänge:Hochgeschwindigkeits-Eingänge mit einer deutlich kürzeren Reaktionszeit, die für Signale ausgelegt sind, die schneller wechseln als Standard-Eingänge zuverlässig erfassen können.Diese schnellen Eingänge handhaben die Pulstrainzählung (Durchflussmesser, Encoder-Impulse, Produktionszähler), kurzfristige Auslösersignale und alle Eingaben, die innerhalb eines einzigen PLC-Scans oder zwischen Scans erkannt werden müssen.Auf einer Maschine mit einem Produktionszähler bei 200 Impulsen pro Minute und einem Hochgeschwindigkeits-Abstoßungsgate-Trigger, die schnellen Eingänge verarbeiten, was die Standard-Eingänge nicht können.

Diese 10+4 Spaltung ist eine Design-Entscheidung, kein Zufall. Maschinen, die nur Standard-Sensor-Eingänge benötigen, verwenden die gleichen 14 Eingänge, ohne dass die schnelle Eingabe-Fähigkeit irgendeinem Zweck dient.Maschinen, die langsame Sensoren mit einem oder zwei Hochgeschwindigkeitssignalen vermischen, erhalten beide Arten von einem Steuergerät, ohne ein separates Hochgeschwindigkeitszählermodul.

Schlüsselmerkmale

Einziger RS-232C-Anschluss, vier Protokolle

Der eingebaute RS-232C-Port des 1762-L24BWA unterstützt vier Kommunikationsprotokolle von einem einzigen physischen Steckverbinder:

DF1:Allen-Bradley-Punkt-zu-Punkt-Serieprotokoll für die direkte Kommunikation zwischen MicroLogix- und RSLogix 500-Programmierterminals oder zwischen MicroLogix-Einheiten in DF1-Umfragen.

DH-485:Allen-Bradleys Multi-Drop-Netzwerk, das mehrere MicroLogix- und SLC-Controller auf einem gemeinsamen RS-485-Bus verbindet.Das 1762-L24BWA verbindet sich ohne zusätzliches Kommunikationsmodul mit einem vorhandenen DH-485-Netzwerk.

Modbus RTU:Das Industriestandard-Modbus-Protokoll im RTU-Binärformat, das es dem MicroLogix 1200 ermöglicht, mit Antrieben von Drittanbietern, Energiemessern, Remote-E/A zu kommunizieren,und andere Modbus-fähige Geräte als Master oder Slave.

ASCII:Serielle Kommunikation im Zeichenmodus für Barcode-Lesegeräte, Waagen, Etikettendrucker und andere Zeichenstromgeräte, die Klartextdaten senden oder empfangen.

Diese Protokollflexibilität von einem seriellen Port ist ein praktischer Vorteil in echten Maschineneinrichtungen, bei denen der Controller möglicherweise eine Verbindung zu einem Modbus-Laufwerk herstellen, Daten von einem Barcode-Lesegerät empfangen,und von einem Programmier-Laptop zugegriffen werden alle aus dem gleichen RS-232C-Anschluss in verschiedenen Konfigurationen.

Anwendungsszenarien

Kompakte Verpackungsanlagen:Zehn Standardsensoren überwachen Filmweb, Produktpräsenz und Dichtungsmaulposition, vier schnelle Eingänge zählen Produktdurchsatz von Hochgeschwindigkeits-Fotoelektrischen Sensoren.Zehn Relais-Ausgänge für die Steuerung des FilmvorwärtsmotorsRS-232C in Modbus RTU spricht mit dem Servo-Antrieb für die Kieferposition.

Förderer mit Chargenzählung:Standard-Eingänge für Stopp-/Start-Schaltflächen und Sicherheitsgrenzwerte. Schnelle Eingänge zur Zählung von Produktimpulsen von einem Fördercodeur. Relais-Ausgänge zur Steuerung von Fördermotorkontaktoren und Umleitungsgates.

Instandhaltungsreserven für installierte MicroLogix 1200-Systeme:Die MicroLogix 1200 wurde in den 2000er Jahren in kompakten Maschinenplatten eingesetzt. Ein 1762-L24BWA-Ersatz stellt die ursprüngliche I/O-Adressenkarte, schnelle Eingabezuordnungen,und RS-232C-Protokollkonfiguration ohne Programmmodifikation.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen 1762-L24BWA und 1762-L24BXB?

Der 1762-L24BWA hat Relais (W) Ausgänge und Wechselstrom (A) Stromversorgung. Der 1762-L24BXB hat Transistor (X = Gleichstromquelle) Ausgänge und Gleichstromversorgung. Die Eingangs- und Speicherspezifikationen sind die gleichen.Wählen Sie BWA, wenn die Maschine eine Wechselstromversorgung verwendet und Relais-Ausgänge für die Lastflexibilität bevorzugt werden; wählen Sie BXB, wenn ein 24VDC-Versorgungspaneel und schnelle Transistor-Ausgänge erforderlich sind.

F2: Welche Programmiersoftware wird für die 1762-L24BWA verwendet?

RSLogix 500 (Rockwells vererbte MicroLogix/SLC 500-Programmierumgebung) oder Studio 5000 Logix Designer 500 (das aktuelle Paket, das RSLogix 500-Fähigkeiten enthält).Die Verbindung erfolgt über den seriellen RS-232C-Anschluss mit einem 1761-CBL-PM02- oder gleichwertigem Programmierkabel, oder über USB mit einem 1747-UIC USB-to-DH-485-Adapter, wenn das DH-485-Protokoll verwendet wird.

F3: Können die schnellen Eingänge für die Positionsmessung Encoder-Impulse zählen?

Die schnellen Eingänge können Hochgeschwindigkeits-Impulszahlen von Einkanal-Encoder oder Sensoren sammeln.Die MicroLogix 1200 verwendet die Anweisung HSC (High Speed Counter), um die schnellen Eingabewerte im Programm zu verwalten. Für Quadratur (A/B-Phase) -Coderzählung mit RichtungserkennungÜberprüfen Sie die spezifische MicroLogix 1200 HSC-Konfiguration aus dem Referenzhandbuch von MicroLogix 1200.

F4: Kann der 1762-L24BWA zusätzliche E/A hinzugefügt werden?

Ja. Der MicroLogix 1200 unterstützt Expansions-E/A-Module (1762-Serie), die über den expandierenden Port auf der rechten Seite verbunden sind.analoge E/ADie maximale Ausdehnung hängt vom Leistungsbudget des Basiscontrollers ab.
