AB-Programmierkabel 1747-UIC für Allen Bradley USB auf DH485 - USB auf 1747-PIC-PLC

1747-UIC | USB-zu-DH-485-Schnittstellenkonverter der SLC 500-Serie – 12 Mbit/s / 19,2 Kbit/s / 500-V-Isolierung / Stromversorgung über USB

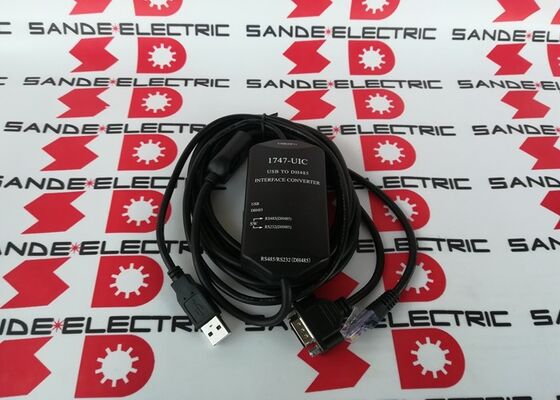

1747-UIC – USB zu DH-485 für Netzwerke der SLC 500-Serie

Der 1747-UIC ist ein USB-zu-DH-485-Schnittstellenkonverter für die SPS-Plattform der SLC 500-Serie und bietet moderne USB-Konnektivität zum seriellen Industrienetzwerk DH-485. Es verbindet den USB-Anschluss eines Laptops oder Desktop-Computers mit DH-485-ausgestatteten SLC 500-Steuerungen, PanelView-Bedienterminals und Netzwerkisolatoren und ermöglicht so Programmierung, Überwachung und Datenaustausch, ohne dass ein älterer serieller RS-232-Anschluss erforderlich ist.

Mit der Abkehr von PCs von seriellen RS-232-Anschlüssen wurde die RS-232-Abhängigkeit des DH-485-Netzwerks zu einem praktischen Hindernis für Außendiensttechniker. Der 1747-UIC löst dieses Problem, indem er USB transparent in DH-485 übersetzt und der Programmiersoftware als Standardkommunikationskanal zum 1747-Netzwerk erscheint.

Wichtige Spezifikationen

Zwei DH-485-Ports – ein Konverter, mehrere Verbindungen

Der 1747-UIC bietet zwei per Schalter auswählbare DH-485-Schnittstellenoptionen:

RJ-45-Anschluss (DH-485):Der primäre Port für die direkte Verbindung mit den SLC 500 5/01, 5/02 und 5/03 CPU DH-485-Kanälen über das Standard-SLC 500 RJ-45-Programmierkabel. Lässt sich auch mit 1747-AIC-Isolatoren und PanelView-Terminals mit DH-485-Ports verbinden.

RS-232 DB9-Port:Für den Anschluss an SLC 5/03 Kanal 0 und höhere CPUs, 1761-NET-AIC-Isolatoren, Steuerungen der Serie 1761, CompactLogix, FlexLogix, ControlLogix und PanelView-Terminals mit RS-232 DH-485-Schnittstellen.

Der Wahlschalter schaltet zwischen diesen beiden Porttypen um – der aktive Port wird durch die LED-Statusanzeige bestätigt.

Anwendungen

SLC 500 SPS-Programmierung und -Überwachung:Anschließen eines Programmierlaptops, auf dem die entsprechende SPS-Programmiersoftware ausgeführt wird, an SLC 500 5/01, 5/02, 5/03 CPUs zum Hochladen und Herunterladen von Programmen, zur Online-Überwachung und Fehlerdiagnose.

PanelView-Terminalkonfiguration:Hochladen und Herunterladen von HMI-Anwendungen auf PanelView-Bedienterminals, die mit dem DH-485-Netzwerk verbunden sind.

Netzwerkdiagnose:Durchsuchen Sie das DH-485-Netzwerk, um verbundene Knoten zu identifizieren, den Kommunikationsstatus zu überprüfen und Netzwerkfehler mit RSLinx oder kompatiblen Netzwerkdiagnosetools zu diagnostizieren.

Abrufen historischer Daten:Anschluss an SLC 500-Controller zum Abrufen von Datenprotokollen, zum Herunterladen von Produktionsdatensätzen und zur Erfassung von Wartungsdaten in Einrichtungen ohne permanente Netzwerkinfrastruktur zum Bedienfeld.

Integration von Antriebs- und Bewegungssystemen:Zugriff auf ControlLogix- und CompactLogix-Systeme über den RS-232-DB9-Port zur Inbetriebnahme, Parameteranpassung und Fehleruntersuchung in Systemen mit DH-485-Kommunikationsoptionen.

FAQ

F1: Welcher DH-485-Port am 1747-UIC wird für welchen SLC 500-CPU-Typ verwendet?

Der RJ-45-Port verbindet SLC 500 5/01, 5/02 und 5/03 CPUs über das Standard-SLC-Programmierkabel mit dem DH-485 RJ-45-Anschluss der CPU. Der RS-232-DB9-Port verbindet sich mit SLC 5/03-Kanal 0 (und 5/04-, 5/05-CPUs), AIC+-Isolatoren und Controllern der Serie 1761. Wählen Sie den richtigen Anschluss und das richtige Kabel für das spezifische Gerät aus, auf das zugegriffen wird – verwenden Sie den Wahlschalter, um den erforderlichen Anschluss zu aktivieren.

F2: Funktioniert 1747-UIC mit aktuellen Windows-Betriebssystemen?

Der 1747-UIC verwendet einen eingebetteten Treiber, der mit dem DH-485-Kommunikationsprotokoll in aktuellen Versionen industrieller SPS-Programmiersoftware kompatibel ist. Bestätigen Sie die Treiberkompatibilität mit der installierten Windows-Version anhand der Dokumentation, die dem 1747-UIC beiliegt. Die Kompatibilität mit Windows 10 und 11 wird von den meisten Benutzern mit aktuellen Treiberinstallationen bestätigt.

F3: Kann 1747-UIC gleichzeitig eine Verbindung zu mehr als einem DH-485-Gerät herstellen?

Nein – der 1747-UIC unterstützt jeweils eine aktive DH-485-Verbindung. Es kann nacheinander mit mehreren Knoten im selben DH-485-Netzwerk kommunizieren (das Netzwerk selbst unterstützt bis zu 32 Knoten), aber es ist jeweils nur eine Computer-/1747-UIC-Verbindung aktiv. Ein Konverter pro Computer ist die maximal unterstützte Konfiguration.

F4: Was zeigen die drei LEDs am 1747-UIC an?

LED 1 (Strom): Grün, wenn der Konverter USB-Strom erhält und normal funktioniert. LED 2 (USB-Aktivität): Blinkt während der USB-Datenübertragung zwischen Computer und Konverter. LED 3 (DH-485-Aktivität): Blinkt während der DH-485-Kommunikation auf dem aktiven Port. Keine Aktivität an LED 3, wenn eine DH-485-Verbindung erwartet wird, weist auf eine Nichtübereinstimmung der Verkabelung, des Kabels oder des Protokolls hin.

F5: Kann 1747-UIC ohne RSLinx-Software verwendet werden?

Der 1747-UIC kommuniziert über den RS-232-Vollduplex-Treiber RSLinx DF1 – einen eingebetteten Treiber, der mit dem Standardprotokoll DH-485 kompatibel ist. RSLinx oder eine kompatible industrielle Kommunikationsplattform ist erforderlich, damit die Programmiersoftware über die 1747-UIC mit der Ziel-SPS oder dem Zielterminal kommunizieren kann. Der direkte treiberlose Betrieb wird nicht unterstützt.
