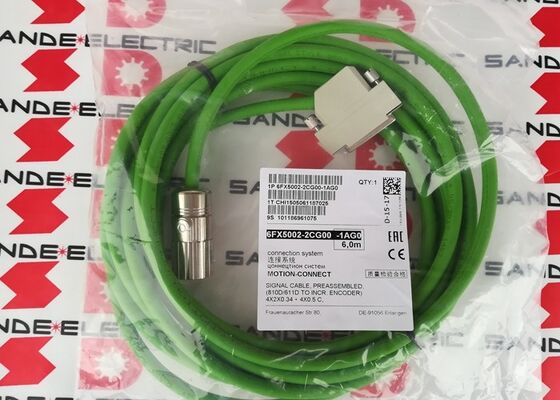

6FX5002-2CG00-1AG0 ∙ Siemens MOTION-CONNECT Signalkabel 810D/611D zum Inkrementellen Encoder / 7m / DESINA / UL / CSA

Vormontiertes Encoder-Signalkabel für Antriebssysteme 810D/611D

The 6FX5002-2CG00-1AG0 is Siemens' pre-assembled signal cable for connecting the encoder (feedback) circuit from a SINUMERIK 810D CNC controller or SIMODRIVE 611D servo drive to the servo motor's incremental encoderAuf 7 m bedient er die mittlere Kabellänge zwischen dem Antriebshaus und der Motorinstallationsposition.

Das Encoder-Signalkabel trägt die inkrementellen Encoder-Rückkopplungsdaten, die der Antrieb zur Bestimmung der Motordrehzahl und Rotorposition verwendet Rückkopplung in Echtzeit, die eine geschlossene Servo-Steuerung ermöglichtDie Signalintegrität in diesem Kabel ist entscheidend: Lärmkopplung, Impedanzfehler oder Kontaktwiderstand im Encoderkreislauf beeinträchtigen direkt die Genauigkeit des Servosystems und können Antriebsfehler verursachen.

Schlüsselmerkmale

Leiterkonfiguration Signalpaartechnik

Die 4×2×0,34mm2 + 4×0,5mm2 Leiterkonfiguration ist für die spezifischen Signaltypen in einer inkrementellen Encoderverbindung ausgelegt:

4 verdrehte Paare bei 0,34 mm2:Die primären Encoder-Signalleiter, die die Differenzialsignalpaare A, A*, B, B* (A und A-Stäbe, B und B-Stäbe) tragen.Aufrechterhaltung der Integrität des Encodersignals in elektrisch lauter Umgebung in der Nähe von Servoantrieben.

4 einzelne Leiter mit einer Breite von 0,5 mm2:Hilfsleitungen für die Encoder-Stromversorgung, den Referenz (Z) -Impuls und die Kabelschildverbindung – die unterstützenden Funktionen jenseits der wichtigsten Inkrementalsignalpaare.

Gesamtschild:Die DESINA-Kabelkonstruktion beinhaltet einen an der Antriebsspitze geerdeten Gesamtbildschirm, um induziertes Rauschen von den Encoder-Signalleitern abzulenken.

Anwendungen

SINUMERIK 810D CNC-Werkzeugmaschinen:Bearbeitungsstätten, Drehstätten und Schleifmaschinen mit der Antriebsplattform 810D/611D. Dieses Kabel verbindet den inkrementellen Encoder jedes Motors mit seinem Antriebsmodul 611D.

SIMODRIVE 611D-Servoanlagen:Ein beliebiges 611D-ausgestattetes Werkzeugmaschineneinbau mit inkrementellen Encoder-Motoren, bei dem das Encoder-Kabel des Typs CG00 zwischen Antrieb und Motor erforderlich ist.

Nachrüstung der Maschine:Ältere Werkzeugmaschinen, die nachgerüstet oder gewartet werden die 6FX5002-2CG00-1AG0 liefert das richtige vormontierte Kabel für die Reparatur des Antriebssystems ohne Feldmontage.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen 6FX5002-2CG00 und 6FX5002-2CA12 in Encoder-Signalkabeln?

6FX5002-2CG00 ist für 810D/611D-Antriebssysteme mit Inkremental-Encodern mit der CG00-Anschlussschnittstelle. 6FX5002-2CA12 ist für HTL- und TTL-Encodertypen mit einer anderen Anschlusskonfiguration.Beide tragen inkrementelle Encoder-Feedback, aber für verschiedene Encoder-Anschlussstile und AntriebsschnittstellenartenBestätigen Sie den spezifischen Encoder-Typ und den Antriebsanschluss aus der SINUMERIK- oder SIMODRIVE-Systemdokumentation, bevor Sie das Encoderkabel auswählen.

F2: Welche ist die maximale Kabellänge für inkrementelle Encodersignale in einem SINUMERIK 810D-System?

Die maximale Länge des Encoderkabels hängt vom Antriebssystem und dem Encodertyp ab.In der Dokumentation 811D/611D werden maximale Kabellängen zur Sicherstellung der Signalintegrität Die 6FX5002-2CG00-1AG0 hat eine Länge von 7 m, die sich gut innerhalb der typischen maximalen Kabellängengrenzen befindet.maximale Länge aus dem SIMODRIVE 611D-Technikhandbuch bestätigen.

F3: Entspricht 6FX5002-2CG00-1AG0 den UL/CSA-Anforderungen für nordamerikanische Anlagen?

Ja die Bezeichnung UL/CSA in der Kabelspezifikation bestätigt die Einhaltung der UL- (Underwriters Laboratories) und CSA- (Canadian Standards Association) Normen.Diese Übereinstimmung ist für Werkzeugmaschinen und Industrieautomationsgeräte erforderlich, die in nordamerikanischen Anlagen nach den Anforderungen der NEC- und CSA-Elektrovorschriften installiert sind.Die UL/CSA-Konformität vereinfacht die Zulassung von SINAMICS/SINUMERIK-Maschinenanlagen durch zertifizierte Inspektoren.

F4: Kann 6FX5002-2CG00-1AG0 in kontinuierlichen Anwendungen für Kabelstrecken (Schleppkette) verwendet werden?

Das 6FX5002-2CG00 MOTION-CONNECT 500 Basic Line-Kabel ist für statische oder langsam bewegliche Anlagen, nicht für kontinuierliche Kabelstreckenbiegung, konzipiert.Für Anwendungen, bei denen eine kontinuierliche Verwendung von Kabelspuren mit Encoder-Feedbackkabeln erforderlich ist, verwenden Sie das MOTION-CONNECT 800 Dynamic Line-Äquivalent, das für die Anzahl der flexiblen Zyklen bestimmt ist, die für die spezifische Kabelspuranwendung erforderlich sind.
