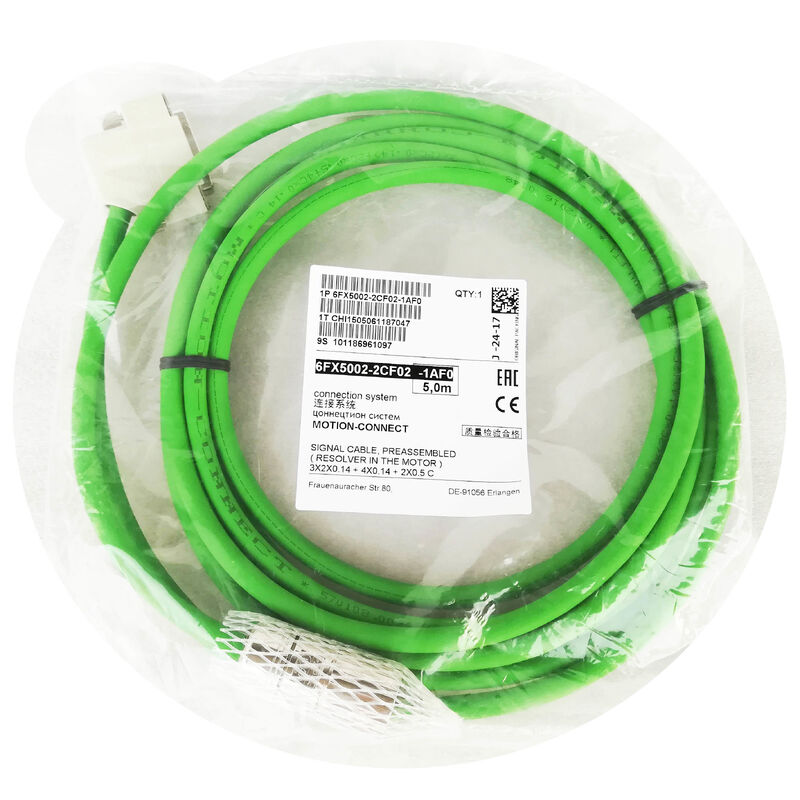

6FX5002-2CF02-1AF0∙ Siemens Signalkabel ∙ Vorgefertigt / abgeschirmt / Standard / 5m / Motion Control Drives / MC/HP GMC

Vorgefertigtes Signalkabel für die Bewegungssteuerung von SINAMICS

Der 6FX5002-2CF02-1AF0 ist ein vorgefertigter (PREFAB)abgeschirmtes Signalkabel aus der Siemens-Baureihe 6FX5002 MOTION-CONNECT ?? als Standard- (STD) abgeschirmtes Signalkabel für Antriebssteuerungsanwendungen eingestuftDie 5 m lange (1AF0) Kabelstrecke umfasst mittlere Strecken vom Servoantriebsmodul zum Motor.

Im Kabelbestellsystem von SiemensDie Bezeichnung MC/HP - CABLES GMC kennzeichnet diese als Teil der Motion Control/High Performance-Kabel für GMC (General Motion Control) ′′ der Produktfamilie für SINAMICS S120, S110 und zugehörige Antriebssysteme mit SIMOTICS-Servomotoren.

Wichtige Produktinformationen

Vorgefertigte Bauarbeiten

"PREFAB" bestätigt, dass die 6FX5002-2CF02-1AF0 vollständig vormontiert mit an beiden Enden bereits angebrachten Steckverbinden kommt:

Konsistente Qualität:Fabrikverbundverbindungen werden unter kontrollierten Bedingungen zusammengebaut und getestet, um die Variabilität der Feldverbindungsmontage zu beseitigen, bei der eine falsche Krempung, eine unzureichende Abschirmung,oder fehlgeleitete Leiter können die Signalleistung beeinträchtigen.

Sofortiger Einbau:Das Kabel kommt bereit zum Anschließen an, wodurch die Inbetriebnahme und die Wartungsstoppzeiten verringert werden.

Garantiefähige Montage:SINAMICS drive system commissioning in warranty configurations typically specifies the use of Siemens MOTION-CONNECT pre-assembled cables — ensuring the drive-motor cable interface meets Siemens' electromagnetic compatibility (EMC) specifications.

Anwendungen

SINAMICS-Servoantriebssysteme:Motor encoder feedback cabling for SINAMICS S120 and S110 drive systems connecting to SIMOTICS servo motors — the primary drive platform for Siemens motion control in machine tools and industrial automation.

SINUMERIK CNC-Werkzeugmaschinen:Signalkabel für CNC-Bearbeitungszentren, Drehzentren, Schleifmaschinen und Mehrsachsenbearbeitungsanlagen mit Siemens CNC- und Antriebssystemen.

mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 WBeide Spindel- und Achsen-Servo-Encoder-Feedback für Bearbeitungszentren und Drehzentren.

Verpackungs- und Umwandlungsmaschinen:SINAMICS-Servoantriebssysteme für Web-Handling, Etikettierung, Falten, Füll- und Versiegelungsmaschinen.

Intralogistik und Materialumschlag:SINAMICS-gesteuerte Fördersysteme, Sortiergeräte und automatisierte Lagersysteme, für die Rückkopplungskabel mit Servo-Coder erforderlich sind.

Druckerei und Papierverarbeitung:Servo-gesteuerte Druckpresse-Achsenantriebe, Papierroll-Handling und Spannungskontrolle.

Häufig gestellte Fragen

F1: Mit welchen Kodierertypen verbindet sich 6FX5002-2CF02?

Die Bezeichnung CF02 innerhalb des Signalkabelbereichs 6FX5002-2 entspricht einem spezifischen Encoder-Anschlusstyp für Resolver-in-Motor (AH20) oder ähnliche Rückkopplungssysteme auf SIMOTICS-Motoren. Confirm the exact encoder interface from the Siemens MOTION-CONNECT cable configuration tool or cable selection table in the SINAMICS S120 commissioning manual — the full 6FX5002-2CF02 specification identifies the connector pin assignment and compatible encoder/motor types.

F2: Was ist der Zusammenhang zwischen 6FX5002-2CF02-1AF0 und 6FX5002-2CF02-1AG0?

Der einzige Unterschied besteht in der Kabellänge ¥ 1AF0 = 5 m; 1AG0 = 7 m. Alle anderen Konstruktionsdetails (Anschlussart, Leiterkonfiguration, Abschirmung, Außenmantel) sind identisch.Wählen Sie die richtige Länge Suffix basierend auf der tatsächlichen Kabel laufen Entfernung von Antrieb zum Motor, wobei ein angemessener Routing-Ausgleich hinzugefügt wird.

F3: Ist 6FX5002-2CF02-1AF0 für die Verwendung in SINAMICS S120 Garantieanlagen geeignet?

Siemens MOTION-CONNECT-Kabel sind das spezifizierte Kabelsystem für Antriebsmotoranschlüsse von SINAMICS S120. Using 6FX5002 MOTION-CONNECT pre-fabricated cables ensures EMC compliance with the SINAMICS S120 system's certified installation — which requires correctly shielded and terminated cables to meet CE marking requirements for machinery- Bestätigen Sie aus dem SINAMICS S120 Hardware Installationshandbuch für die spezifische Kabel- und Antriebskombination.

F4: Kann 6FX5002-2CF02-1AF0 verlängert werden, wenn 5 m nicht ausreichen?

Eine direkte Verlängerung von vorgefertigten Signalkabeln durch Hinzufügen zusätzlicher Kabellänge im Signalweg wird nicht empfohlen es werden zusätzliche Stecker und Kabelverbindungen eingeführt, die die Impedanz erhöhen,Wenn ein längeres Kabel erforderlich ist, bestellen Sie die nächste verfügbare Länge (6FX5002-2CF02-1AG0 = 7m,oder längere Varianten) als komplettes Kabel, die das 5 m lange Kabel vollständig ersetzt.
