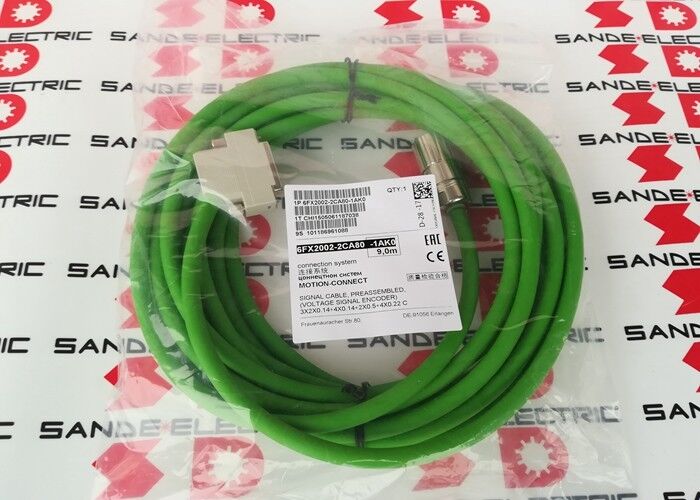

6FX2002-2CA80-1AK0∙ Siemens Encoder Signal Kabel ∙ Vormontiert / 12m / Rückfahrt Typ / SIMODRIVE Servo Feedback

Encoder-Signalkabel für SIMODRIVE-Servosysteme

The 6FX2002-2CA80-1AK0 is a pre-assembled encoder signal cable from Siemens' 6FX2002 MOTION-CONNECT range — designed to carry encoder position and speed feedback signals between a SIMODRIVE servo motor's encoder and the drive amplifier's encoder input.

Die CA-Serie innerhalb der Signalkabelfamilie 6FX2002-2 bezeichnet Inkremental- oder Absolute-Encoder-Kabeltypen für spezifische SIMODRIVE-Servomotorkonfigurationen.Die Variante "80" kennzeichnet die Anschlussanordnung am Motorende, die für spezifische Anschlussanschlüsse für die Motorenoberfläche innerhalb der Servomotorreihe SIMODRIVE 1FT6/1FK geeignet ist..

Wichtige Produktinformationen

Encoder-Feedback Was dieses Kabel trägt

Das 6FX2002-2CA80-Encoderkabel überträgt die Position und Geschwindigkeitssignale des Motorenkoders an den Servoantrieb zur Schlusskontrolle:

Inkrementelle Signalkanäle:A und B Quadratursignale die primäre Positionsinformation, aus der der Antrieb Geschwindigkeit und Inkrementelle Position berechnet.

Referenzimpuls (Z):Ein Referenzimpuls mit einer Umdrehung, der für die Anleitung und Positionsanalyse verwendet wird.

Versorgung mit Encoder:Gleichspannung und Rückspannung für die Encoderelektronik im Motor.

These signals are carried on individually twisted and shielded conductor pairs within the overall shielded cable — the cable construction is engineered to reject interference from the motor power conductors and adjacent drive electronics.

Anwendungen

SINUMERIK CNC-Servoachsen:Rückkopplungsanschlüsse für die Zuführsachse und den Spindelkodeur in SINUMERIK 810D, 840D und ähnlichen CNC-Werkzeugmaschinen mit SIMODRIVE 611-Antrieben und 1FT6/1FK-Servomotoren.

Industriebewegungssteuerung:SIMODRIVE 611-basierte Positionierungssysteme für die industrielle Automatisierung

Nachrüstung von Werkzeugmaschinen:Ersatzkode-Kabel in Werkzeugmaschinen, die saniert oder repariert werden, wobei die Länge von 12 m den größten Teil der Kabelstrecken der Servoachse abdeckt.

Häufig gestellte Fragen

F1: Welche Symptome eines Verschlüsselungsfehlers deuten darauf hin, dass 6FX2002-2CA80-1AK0 möglicherweise ersetzt werden muss?

Intermittierende Positionssprung-Alarme, Geschwindigkeitsmessfehler,Alarmsignale des Anschlusssystems (SIMODRIVE-Fehler F13 oder ähnliche Anschlussfehlercodes), die während der Achsenbewegung, aber nicht im Ruhezustand erscheinen, deuten auf eine Ermüdung des Kabelleiters hin. Die statische Widerstandsprüfung des Kabels zeigt möglicherweise keine intermittierenden Störungen, die sich nur unter Flex manifestieren.

F2: Kann 6FX2002-2CA80-1AK0 über 12 m hinaus erweitert werden?

Das Hinzufügen von Zwischenanschlüssen zur Verlängerung von Encoder-Signalkabeln führt zu zusätzlichem Kontaktwiderstand, potenziellen Lärmpunkten,und Impedanzunterbrechungen im SignalpfadWenn ein längeres Encoderkabel erforderlich ist, bestellen Sie die nächste längere Variante (in längeren Längen innerhalb der 6FX2002-2CA80-Serie erhältlich) als komplettes Kabel.

F3: Welche ist die maximale Entkodeerkabellänge für SIMODRIVE 611-Systeme?

In der SIMODRIVE 611-Dokumentation sind die maximal zulässigen Entfernungskabel für den Encoder basierend auf dem Encoder-Typ und der Signalfrequenz festgelegt.Standard-Inkremental-Encoder mit typischen Werkzeugmaschinen-Auflösungen erlauben Kabellängen im Bereich von 25~75 mDie 12 m lange 6FX2002-2CA80-1AK0 liegt gut innerhalb der für Standard SIMODRIVE Anwendungen typischen Höchstlängen.

F4: Ist 6FX2002-2CA80-1AK0 sowohl mit Inkrementellen als auch mit Absoluten Encoder kompatibel?

Die CA-Code-Kabel der Baureihe 6FX2002 sind für bestimmte Encoder-Typen spezifiziert: Inkrementelle oder absolute (EnDat,SSI) auf der Grundlage der Verbindungspin-Zuteilung und der Leiterkonfiguration. Nach der MOTION-CONNECT-Kabeldokumentation von Siemens bestätigen, dass 6FX2002-2CA80 für den spezifischen auf den betreffenden Motor montierten Encoder-Typ angegeben ist.Verschiedene Encoder-Typen verwenden verschiedene Kabelvarianten innerhalb der 6FX2002-2CA-Serie.
