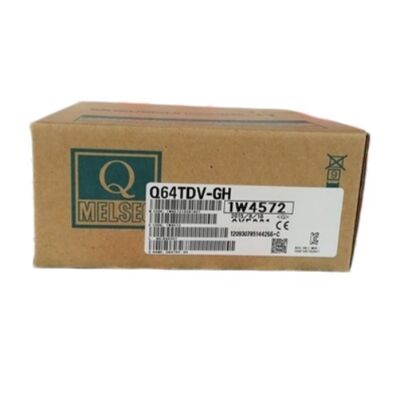

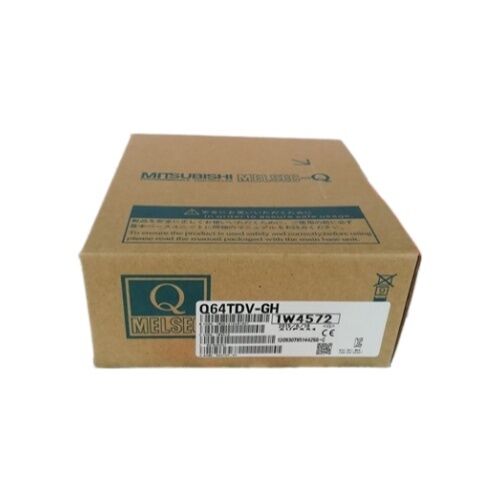

Neues MITSUBISHI Steuerungsmodul Q64TDV-GH in der Box Q64TDVGH

Mitsubishi Q64TDV-GH∙ MELSEC-Q Kanal-isoliertes Thermocouple / Mikrovolt-Eingangsmodul ∙ 4-Kanal / B R S K T E J N Typen / ±100mV / 40ms/ch / Drahtbruch / CE

Zwei Messmodi in einem Modul

Der Q64TDV-GH bedient zwei unterschiedliche Messbedürfnisse aus demselben 4-Kanal-Slot.

Eintrittstemperatur des Thermocouples:Verbindet sich direkt mit einem der acht Standardthermoelementtypen B, R, S, K, T, E, J oder N. Das Modul verwaltet die Kaltverbindungskompensation intern, so dass kein externer Kaltverbindungskreis erforderlich ist.Die gemessene Temperatur wird zu einem 16-Bit-signierten Binärwert mit einer Skalierung von ×10 (also 25Der verwendbare Temperaturbereich hängt vom Thermocouple-Typ ab: Der Typ B deckt die höchsten Temperaturen ab; die Typen T und K decken die gängigsten industriellen Bereiche ab.

Mikrovolt-Eingang:Messsignale im Bereich von −100 bis +100 mV mit einer Eingangsimpedanz von 2 MΩ oder höher.mit einer Leistung von mehr als 50 W, und andere Brücken- oder Präzisions-Niederspannungssensoren, die unterhalb des Bereichs der Standard-Analog-Eingangsmodule von ± 10 V oder 4 ‰ 20 mA liegen.

Das Ergebnis der Umwandlung ist ein 16-Bit-signierter Binärwert von −25000 bis +25000, der den gesamten ±100mV-Bereich mit feiner Auflösung umfasst.

Beide Modi funktionieren parallel über die 4 Kanäle Kanal 1 kann ein K-Thermoelement messen, während Kanal 2 ein Mikrovoltussignal der Lastzelle aus einem Modul in einem Slot liest.

Schlüsselmerkmale

Kanal-zu-Kanal-Isolation - Warum sie wichtig ist

Many analogue input modules share a common signal ground across all channels — cross-channel interference and ground loop currents can corrupt readings when field sensors are grounded at different potentialsDer Q64TDV-GH isoliert jeden Kanal galvanisch von jedem anderen Kanal.

In industriellen Temperaturmessanlagen sind häufig verschiedene Thermoelemente physikalisch an verschiedene Metallstrukturen befestigtGehäuse für Motoren, die jeweils ein anderes Erdpotenzial aufweisen könnenOhne Kanalisolierung erscheinen mögliche Unterschiede zwischen diesen Strukturen als Interferenzen im gemeinsamen Modus des Signals.die Messung jedes Kanals ist elektrisch unabhängig, so dass potenzielle Unterschiede zwischen den Thermoelementanbindungsstellen die Nachbarkanalwerte nicht beeinträchtigen.

Das gleiche Prinzip gilt für Mikrospannungsmessungen aus Dehnungsmessgeräten bei der Mehrpunktelastüberwachung. Jede Brückenschaltung kann auf einen anderen Bodenpunkt der Maschinenstruktur verweisen.

Anwendungsszenarien

Temperaturregelung in der Ofenzone:Vier K-Typ-Thermoelemente, die mit dem Q64TDV-GH verbunden sind, überwachen separate Heizzonen.Alarme zur Erkennung von Drahtbruch, wenn eine Sensorverbindung während des Prozesses ausfällt.

Überwachung der Belastung/Last in mehreren Punkten:Belastungszellen auf vier Presswerkzeugstationen, gemessen als Mikrovoltussignale (±100mV-Bereich).Kanalisolation verhindert, dass mechanische Überspannungen auf dem Messkreislauf die individuellen Lastwerte beeinträchtigen.

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WZwei Kanäle zum Ablesen von Thermoelementeneingaben (Prozesstemperatur); zwei Kanäle zum Ablesen von Niedrigdruckumwandlern (± 50 mV Ausgang).Ein Modul verarbeitet beide Sensortypen gleichzeitig ohne zusätzliche Hardware.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen dem Q64TDV-GH und dem Q64TD?

Beide sind 4-Kanal-Kanal-isolierte MELSEC-Q-Thermoelement-Eingangsmodule mit der gleichen Abdeckung des Thermoelementtyps.Der Q64TDV-GH bietet eine Mikrovolt-Eingabekapazität (± 100mV pro Kanal), die der Q64TD nicht bietet. Der GH unterstützt auch eine höhere Genauigkeit der Mikrovoltumsmessung mit 16-Bit-signiertem Binär-Ausgang im Bereich von −25000 bis +25000. Wählen Sie den Q64TDV-GH, wenn Mikrovoltumssignale (Ladenzellen,Die Messung der Verzögerungsmessungen erfolgt parallel zu den Thermoelementen., oder wenn nur der Mikrovoltageingang erforderlich ist.

F2: Wie wird die Kompensation der Kaltverbindung auf dem Q64TDV-GH abgewickelt?

Das Modul umfasst einen internen Kaltverbindungskompensationskanal, der die Temperatur an den Thermoelementanschlussgeräten des Moduls kontinuierlich überwacht.Alle Messberechnungen mit dem Thermocouple wenden diese Kompensation automatisch an, um den korrekten Temperaturwert zu erhalten.Bei der Verwendung des Moduls mit Standard-Thermokopf-Verkabelung sind keine externen Referenz- oder Kompensationsschaltkreise für die kalte Verbindung erforderlich.Die Kaltverbindungskompensation gilt nur für Kanäle im Thermocouple-Eingangsmodus., nicht auf Kanäle im Mikrovolt-Eingangsmodus.

F3: Können einzelne Kanäle unabhängig voneinander zwischen Thermocouple- und Mikrovolt-Eingangsmodi wechseln?

Jeder Kanal ist unabhängig voneinander konfiguriert, entweder für den Thermoelement- oder Mikrovoltaseingang, indem die Einstellungen des intelligenten Funktionsmoduls in GX Developer oder GX Works2 eingestellt werden.Die Schalter-Einstellungen weisen den Eingangstyp pro Kanal anEin Kanal, der für den Mikrovoltseingang konfiguriert ist, kann weder eine Kaltverbindungskompensation noch eine Thermoelement-Linearisierung durchführen.

F4: Was geschieht mit dem Ausgangswert des Q64TDV-GH, wenn eine Eingangsspannung ±100mV übersteigt?

Der spezifizierte Eingangsbereich des Moduls beträgt ±100 mV, wobei ein absoluter Höchstschutz von ±5 V beträgt. Signale innerhalb von ±5 V schädigen das Modul nicht,Bei Messungen von mehr als ±100 mV werden jedoch Messungen an der oberen oder unteren Grenze des digitalen Ausgangsbereichs (±25000) gemeldet. Jedes Signal von mehr als ± 5 V birgt die Gefahr, dass die Hardware des Eingangsstroms beschädigt wird.

F5: Wie viele Q64TDV-GH-Module können in einem MELSEC-Q-System installiert werden?

Das Q64TDV-GH nimmt 16 E/A-Punkte in der E/A-Zuteilung der Q-CPU ein und zählt als eine Spezielle E/A-Einheit.Bis zu 10 Q64TDV-GH-Module können in einem einzigen Q-System koexistieren, die bis zu 40 isolierte Thermoelement- oder Mikrovoltumsmesskanäle unter Berücksichtigung des gesamten Stromversorgungsbudgets der Systemkonfiguration bieten.
