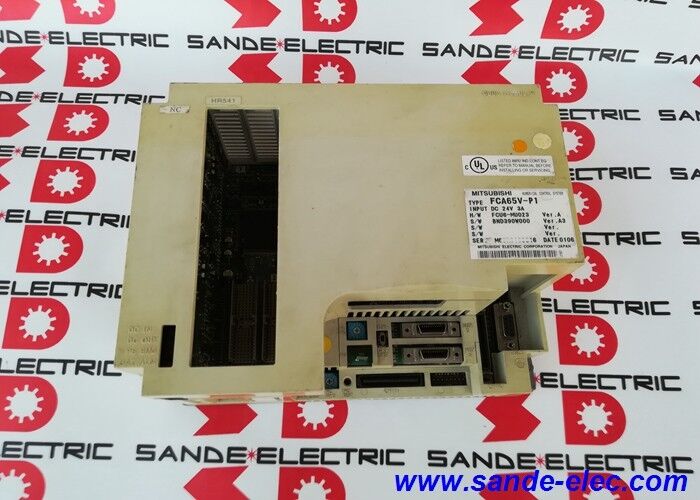

Verwendet FCA65V-P1 Mitsubishi System Host FCA65VP1

FCA65V-P1 | Mitsubishi MELDAS 65V CNC-System-Hostplatine – Haupthostplatine / MELDAS M65V-Steuereinheit / Legacy-CNC-Ersatzteil

MELDAS 65V – Das CNC-System, das der FCA65V-P1 bedient

Die MELDAS 65V (M65V) war Teil der CNC-Steuerungsfamilie MELDAS 60 von Mitsubishi Electric – einer Generation, zu der auch die Modelle M64, M64A, M65 und M66 gehörten. Die MELDAS 60-Serie wurde in Bearbeitungszentren und Drehmaschinen einer Vielzahl von Werkzeugmaschinenherstellern eingesetzt, darunter Mazak (wo MELDAS-Steuerungen in MAZATROL-Konfigurationen erhältlich waren), DMG Mori, Citizen und viele andere.

In jeder MELDAS CNC-Einheit ist die System-Hostplatine die zentrale Verarbeitungsbaugruppe. Es verwaltet die NC-Programmausführung, koordiniert die Servo- und Spindelachsensteuerung über das optische Kommunikationsnetzwerk, verwaltet den internen Bus zu Zusatzplatinen und E/A-Einheiten und verwaltet die Bedienerschnittstelle über die Displayverbindung. Eine ausgefallene System-Hostplatine führt typischerweise zu einem kompletten Ausfall der NC-Einheit – die Maschine stoppt und startet nicht neu, unabhängig vom Zustand anderer Komponenten, da alles andere von der Hostplatine abhängt.

Die Bezeichnung „65V“ in der Teilenummer identifiziert die Platine als Host speziell für die MELDAS 65V CNC-Variante. M65V und M65 sind verwandte, aber unterschiedliche CNC-Systeme – die 65V enthielt gegenüber der Standard-M65 Verbesserungen an der Servokommunikationsarchitektur. Der FCA65V-P1 ist auf die 65V-Variante abgestimmt; Ein Austausch des Host-Boards gegen eine andere MELDAS-Variante (M65, M64, M66) wäre funktionell nicht kompatibel.

Wichtige Spezifikationen

Rolle in einem MELDAS 65V-System

Ein MELDAS 65V CNC-System besteht aus mehreren miteinander verbundenen Platinen und Einheiten:

• Systemhost (FCA65V-P1):Die Haupt-CPU- und Programmsteuerungsbaugruppe – diese Einheit
• Servoachsenplatinen:Achssteuerung für jede NC-Achse, die über optisches SSCNET kommuniziert
• I/O-Karten und Basis-I/O-Einheiten:Maschinenschnittstellensignale (Endschalter, Werkzeugwechsler, Kühlmittel)
• Netzteil:24 VDC interne Stromversorgung
• Display und Tastatur:Anschluss für Bedienpanel

Wenn der Systemhost ausfällt, stoppt das gesamte System, da die Programmausführung und die Koordination zwischen den Platinen von dieser Platine ausgehen. Für den Austausch ist das exakt zum MELDAS 65V passende Teil erforderlich – es speichert systemspezifische Parameter und kommuniziert mit anderen Platinen über das etablierte MELDAS 65V-Protokoll.

Anwendungsszenarien

Bearbeitungszentrum mit MELDAS M65V Steuerung:Bei einem mehrachsigen Bearbeitungszentrum, das eine MELDAS M65V NC-Einheit verwendet, tritt ein Systemhostfehler auf. Die NC-Einheit schaltet sich ein, startet jedoch nicht oder erzeugt einen Host-Alarm. Durch den Austausch des FCA65V-P1 und das erneute Laden der NC-Parameter (vom Backup-Medium oder der Maschinen-Backup-Dokumentation) wird die Maschine wieder betriebsbereit gemacht.

Drehmaschine mit MELDAS M65V Spindel- und Achssteuerung:Ähnlich wie oben – der Host-Board-Fehler stoppt die NC. Durch den Austausch des Systemhosts mit anschließender Parameterwiederherstellung und Neuinitialisierung des Servos wird der Betrieb wiederhergestellt.

Geplanter Ersatzbestand für MELDAS M65V-Flotten:Produktionsumgebungen mit mehreren Maschinen, auf denen MELDAS M65V-Steuerungen laufen, verwenden einen FCA65V-P1 als kritischen Ersatz – ein Ausfall der Hostplatine ist ein Ereignis, das die Produktion stoppt, und wenn ein Ersatz vorrätig ist, entfällt die Wartezeit für die Beschaffung.

FAQ

F1: Ist der FCA65V-P1 mit dem MELDAS M65 (ohne V) kompatibel?

Nein. M65 und M65V sind unterschiedliche CNC-Systeme mit unterschiedlichen Host-Board-Architekturen. Der FCA65V-P1 ist spezifisch für den M65V – die V-Bezeichnung weist auf ein anderes Servokommunikationsdesign als beim Standard-M65 hin. Der Austausch einer M65-Hostplatine in ein M65V-System (oder umgekehrt) würde kein funktionierendes System ergeben.

F2: Welche Parameter müssen vor dem Austausch des FCA65V-P1 gespeichert werden?

Vor dem Austausch müssen alle in der NC-Einheit gespeicherten NC-Parameter, Maschinenparameter, Servoparameter und Bearbeitungsprogramme gesichert werden – typischerweise auf einer Speicherkassette, einem seriellen RS-232C-Backup oder einem anderen externen Speicher, je nachdem, was an der Maschine verfügbar und funktionsfähig ist. Die Ersatz-Hostplatine ist normalerweise nicht initialisiert; Alle Parameter müssen wiederhergestellt werden, bevor das System betriebsbereit ist. Dies ist der kritischste Schritt beim Austausch der Hostplatine – eine Maschine ohne Parametersicherung kann nicht ohne die Originalspezifikationen des Maschinenbauers in Betrieb genommen werden.

F3: Erfordert der FCA65V-P1 eine besondere Handhabung?

Ja – MELDAS-System-Hostplatinen sind elektrostatisch gefährdete Geräte (ESD). Befolgen Sie beim Transport und der Lagerung geeignete ESD-Vorkehrungen: geerdetes Armband, ESD-Matte und antistatische Verpackung. Berühren Sie die Anschlussstifte oder Komponenten der Platine nicht direkt. Bewahren Sie die Platine bis unmittelbar vor der Installation im ESD-Beutel auf.

F4: Welche Alarme am MELDAS M65V weisen auf einen Ausfall der Hostplatine hin?

MELDAS-Alarme auf Systemebene, die auf einen CPU- oder Host-Fehler hinweisen – wie „Systemalarm“, „NC-CPU-Fehler“ oder Alarme, die eine normale NC-Initialisierung verhindern – verweisen typischerweise auf die Hostplatine oder den zugehörigen Speicher. Alarme, die auftreten, bevor die NC ihren Bereitschaftszustand erreicht, insbesondere solche, die die Initialisierung des Servos verhindern oder grundlegende Systemfehlercodes anzeigen, stehen im Einklang mit Fehlern der Hostplatine. Die spezifischen Alarmcodes, die für die installierte Maschinenkonfiguration relevant sind, finden Sie im MELDAS 65V-Alarmhandbuch.

F5: Welche Programmier- oder Testausrüstung ist für die Inbetriebnahme des Ersatz-FCA65V-P1 erforderlich?

Nach der Installation erfordert das MELDAS-System eine Parameterwiederherstellung entweder über die interne Wiederherstellungsfunktion der NC-Einheit (Laden von Speicherkassette oder Sicherungsmedium) oder über einen externen PC mit MELDASMAGIC oder gleichwertiger Software über RS-232C. Das Wartungshandbuch des Werkzeugmaschinenherstellers dokumentiert die Inbetriebnahmereihenfolge – Parameterreihenfolge, Einstellung der Servoparameter, Initialisierung der absoluten Position –, die nach dem Austausch der Hostplatine eingehalten werden muss.
