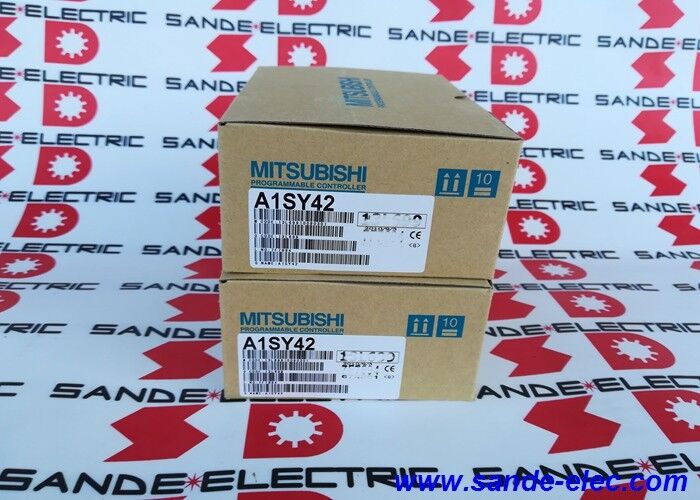

Neuer und Original Mitsubishi PLC A1SY42

Mitsubishi A1SY42 MELSEC-A Schlanker 64-Punkte-Transistor Sink-Ausgang 12/24VDC / 0,1A pro Punkt / 1,6A Allgemein / 2ms / 40-Pin FCN

64 Transistor-Ausgänge in einem A1S-Slim-Slot

Die A1SY42 bietet die höchste Transistor-Ausgangspunktdichte in der MELSEC-A A1S-Slim-Serie.Der A1SY41 bietet 32 Punkte im gleichen Slotformat.Wenn ein Steuerungssystem viele getrennte Feldgeräte steuern muss ̇ Magnetventile, Relais-Spulen, Pilotlampen, Motorstarter ermöglicht ̇ von einem MELSEC-A-Rack,Die 64-Punkte-Dichte des A1SY42 maximiert die Ausgangsleistung und minimiert gleichzeitig die Anzahl der verbrauchten Rack-Slots..

Alle 64 Kanäle verbinden sich über einen einzigen 40-Pin-FCN-Anschluss. Field wiring runs via FCN cable assembly to a separate terminal board where individual conductors terminate at screw terminals — the wiring approach standard across the MELSEC-A A1S output module family.

Schlüsselmerkmale

A1SY42 in der MELSEC-A-Ausgangsmodulfamilie

Der A1SY42 maximiert die Kanalzahl bei einem Strompegel von 0,1 A. Für weniger Punkte bei höherem Strom gelten die A1SY50 oder A1SY60.In dieser Sitzung wurde zuvor der A1SX41 (digitale Eingabe) und der A1S68DAI (analoge Ausgabe) für die gleiche A1S-Plattform beschrieben..

Gemeinsame Strombegrenzung 1.6A pro Gruppe

Bei 0,1 A pro Punkt würden 16 gleichzeitige voll beladenen Ausgänge 1,6 A erreichen, die gemeinsame Grenze.

• 24VDC-Relaispule: 3060mA → 26 gleichzeitige voll beladenen Ausgänge pro gemeinsamer
• 24VDC-Solenoid-Pilot: 80-150mA → 10-20 gleichzeitig
• 24VDC-LED-Anzeige: 20mA → 64 gleichzeitige Grenzwerte

Bei dichten Anwendungen mit Elektromagneten, bei denen mehrere Piloten gleichzeitig mit hohem Strom schießen, ist der gesamte gleichzeitige gemeinsame Strom gegen die Grenze von 1,6 A zu überprüfen.

Anwendungsszenarien

Dichte Ventilplatte:64 pneumatische Ventilpiloten bei 24VDC. Bei 60mA pro Ventil verteilen sich alle 64 = 3,84A insgesamt

Anzeigeteil des Maschinenzustands:64 LED-Pilotlichter bei 24VDC, jeweils 20mA. Alle gleichzeitig = 1.28A

Mehrzonen-Relee-Antrieb:64 Ausgangskanäle, die 24VDC-Relee-Spulen mit jeweils 30-50mA antreiben. Sie werden in großen Steuerungen verwendet, bei denen die Ausgänge Feldrelais bei höheren Spannungslasten aktivieren.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen A1SY42 und A1SY42P?

Die A1SY42P bietet einen Schutz für jede gemeinsame Endgerätegruppe. Ein Feldverkabelungskortkreislauf auf der A1SY42P sprengt die lokale Sicherung für diese gemeinsame Gruppe und lässt andere Kommons in Betrieb.Der A1SY42 hat keinen solchen Schutz.In Anlagen, in denen Feldkabelfehler ein Wartungsproblem darstellen, ist die A1SY42P die robustere Spezifikation.

F2: Ist der A1SY42 mit Vollgrößen-Racks der A-Serie (A2U, A3U) kompatibel?

Nein. Die A1SY42 ist das A1S-Schlanke Format ∙ es passt nur A1S-Schlanke Racks. Vollgroße A-Serie Racks verwenden physikalisch größere Module.Das Vollgrößenäquivalent für 64-Punkte-Transistor-Ausgabe in der A-Serie ist der A2Y42- Bestätigen Sie das Rackformat von der installierten Hardware vor der Bestellung.

F3: Wie wird die Feldverkabelung an den 40-Pin-FCN-Anschluss angeschlossen?

Über die FCN-Kabelkonstruktion ein Mehrleitungskabel mit einem 40-Pin-FCN-Stecker auf der Modulseite und einer Endplatine (z. B. A1TBN oder kompatibel) auf der Feldseite.Die Endplatte bietet für jeden Kanal einzelne Schraubendurchgänge undDieser Verkabelungsansatz ist im Hardware-Handbuch MELSEC-A im Abschnitt A1SY42 beschrieben.

F4: Welche Programmadressen steuern die Ausgänge von A1SY42?

Y-Geräteadressen im Ausgangsbildbereich der MELSEC-A-CPU.Die GX Developer- oder GX Works2-Hardwarekonfiguration (für den AnS/A1S-CPU-Typ) weist jedem Modul die Startadresse Y an, die auf der Position des Slots basiert. Standardleiter Y-Spule, SET und RST-Anweisungen befehlen die Ausgänge an den zugewiesenen Adressen.

F5: Wie verglichen sich die A1SY42 mit der A1SY81 (32 Punkte) in Bezug auf die Auswahl?

Der A1SY81 bietet 32 Ausgänge bei 0,1A pro Punkt mit 2A pro Common mehr Stromkopfraum pro Common als der 1.6A des A1SY42. Der A1SY42 verdoppelt die Punktzahl auf 64 aber bei 1,6A pro Common.Wählen Sie A1SY81, wenn die gleichzeitige Stromdichte pro Gemeinheit höher ist; wählen Sie A1SY42, wenn die höchste Anzahl von Kanälen pro Spielautomat die Priorität hat und das gemeinsame laufende Budget überschaubar ist.
