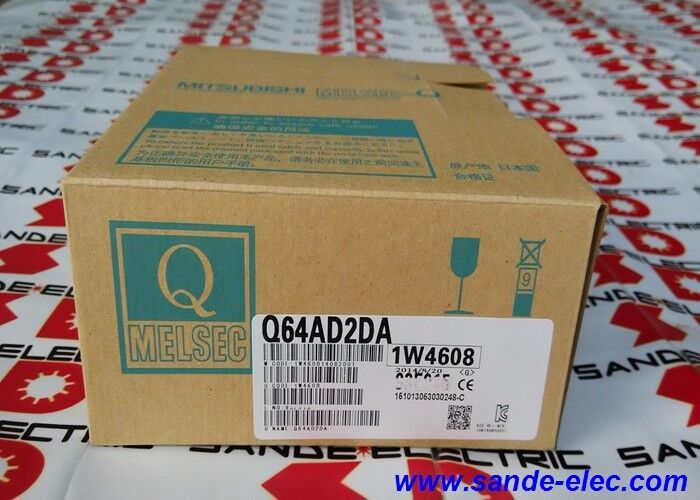

Neue Mitsubishi PLC Q64AD2DA Einjährige Garantie

Mitsubishi Q64AD2DA | MELSEC-Q Kombinierter analoger E/A – 4-Kanal-Eingang / 2-Kanal-Ausgang / ±10 V + 0–20 mA / 500 µs / Protokollierung / 18-Punkt-Anschluss / 27,4 mm

4 Eingänge und 2 Ausgänge in einem 27,4-mm-Steckplatz

Die meisten analogen Module der Q-Serie verfügen entweder über einen reinen Eingang oder einen reinen Ausgang. Der Q64AD2DA vereint beide Funktionen in einem einzigen Steckplatz – vier A/D-Eingangskanäle und zwei D/A-Ausgangskanäle sind im selben Modul nebeneinander vorhanden. Für Anwendungen, die beide Arten von Analogsignalen im selben Maschinenabschnitt benötigen, halbiert dies die Steckplatzanzahl und vereinfacht die Verkabelung im Vergleich zur Installation separater Q64AD- und Q62DAN-Module.

Die Aufteilung ist für gängige Regelkreiskonfigurationen praktisch: Zwei Eingangskanäle lesen Prozessvariablensignale (Druck, Temperatur, Durchfluss), ein dritter überwacht die analoge Geschwindigkeitsrückmeldung eines Antriebs und der vierte verwaltet einen Positionswandler – während die beiden Ausgangskanäle gleichzeitig ein Regelventil und einen drehzahlvariablen Antriebssollwert ansteuern. Alle sechs Kanäle laufen mit 500µs, sodass keine analoge Wandlung hinter der anderen wartet.

Wichtige Spezifikationen

Wählbare Auflösung – fünf Eingabemodi, vier Ausgabemodi

Der Q64AD2DA ist nicht an eine einzelne Auflösungseinstellung gebunden. Jeder Eingangskanal wählt unabhängig aus fünf digitalen Ausgangsbereichen aus:

0–4000:Deckt den Bereich 0–20 mA oder 0–10 V mit 4000 Zählungen ab. Jeder Zählwert entspricht 0,25 % des Skalenendwerts.

±4000:Bipolarer Bereich für ±10V-Signale. Die Mitte des Spannungsbereichs ist auf 0 abgebildet; die Extreme auf ±4000.

0–12000:Erweiterter Zählbereich. Bietet feinere Auflösungsschritte über den gleichen physikalischen Signalbereich – nützlich, wenn das Programm die Rohzählung direkt in technischen Berechnungen ohne zusätzliche Skalierung verwendet.

0–16000 / ±16000:Maximale Auflösungsmodi. Unterteilt den gesamten Eingangsbereich in 16.000 Schritte (oder 32.000 Schritte über den bipolaren Bereich), wodurch Quantisierungsfehler für präzise Messungen minimiert werden.

Für die Ausgangskanäle stehen 0–4000, ±4000, 0–12000 oder ±16000 zur Auswahl – es gilt die gleiche Logik. Die Einstellung der Auflösung erfolgt über die Parameter des intelligenten Funktionsmoduls in GX Developer oder GX Works2.

Anwendungsszenarien

Prozesssteuerung im geschlossenen Regelkreis:Zwei Eingangskanäle lesen Druck- und Temperaturtransmitter (4–20 mA). Ein Ausgangskanal steuert ein Steuerventil (0–10 V). Der Q64AD2DA verwaltet die komplette Signalkette von der Messung zur Steuerung ohne separate Eingangs- und Ausgangsmodule.

Multisensorische Maschinenüberwachung:Vier Prozessvariableneingänge (Kraft, Weg, Druck, Temperatur) in einem Modul. Die Protokollierung erfasst Wellenformdaten während der Maschinenzyklen für Qualitäts- und Diagnoseaufzeichnungen.

Geschwindigkeitsregelung mit Rückmeldung:Der Ausgangskanal liefert eine analoge Drehzahlreferenz von ±10 V an einen Servoverstärker. Der Eingangskanal liest das tatsächliche Geschwindigkeitssignal vom Analogausgang des Antriebs zur Überprüfung im geschlossenen Regelkreis.

FAQ

F1: Kann der Q64AD2DA sowohl in Systemen der Q-Serie als auch der QnU-Serie verwendet werden?

Ja. Der Q64AD2DA ist mit den Hauptbasiseinheiten der MELSEC-Q-Serie sowie mit CPUs der QnU-Serie und ihren Basiseinheiten kompatibel. Beide CPU-Familien unterstützen die gleiche intelligente Funktionsmodulschnittstelle und der Q64AD2DA belegt 16 E/A-Punkte in der E/A-Karte beider Systeme.

F2: Können Eingangs- und Ausgangskanäle unabhängig voneinander für Spannung oder Strom konfiguriert werden?

Ja. Jeder Kanal wählt seinen Signaltyp (Spannung oder Strom) unabhängig über Hardware-Verkabelung und Software-Parametereinstellungen aus. Eingangskanal 1 kann auf einen Strom von 0–20 mA eingestellt werden, während Eingangskanal 2 mit einer Spannung von ±10 V betrieben wird, und die beiden Ausgangskanäle können auf ähnliche Weise Typen mischen.

F3: Wie erfolgt der Zugriff auf die Protokollierungsfunktion im CPU-Programm?

Die CPU liest den Protokollierungspuffer mithilfe von FROM-Anweisungen aus dem Pufferspeicher (BFM) des Q64AD2DA. Die spezifischen BFM-Adressen für die Protokollierung von Daten, das Abtastintervall und den Protokollstatus sind in der Pufferspeicherliste des Q64AD2DA-Benutzerhandbuchs definiert. GX Works2 bietet außerdem einen grafischen Monitorbildschirm zur direkten Anzeige protokollierter Wellenformen während Online-Diagnosesitzungen.

F4: Was ist der Unterschied zwischen dem Q64AD2DA und dem Q68AD2DA?

Der Q64AD (der „64er“-Teil) verfügt in der kombinierten Version (Q64AD2DA) über 4 Eingangskanäle und 2 Ausgangskanäle. Der Q68AD verfügt über 8 Eingangskanäle. Für die kombinierte Variante (8 Eingänge + 2 Ausgänge) würde der Q68AD2DA spezifiziert werden. Wählen Sie den Q64AD2DA, wenn vier Eingangskanäle ausreichen; Wählen Sie den Q68AD2DA für Achtkanal-Eingangsanforderungen.

F5: Ändert sich die Konvertierungsgeschwindigkeit, wenn sowohl Ein- als auch Ausgänge gleichzeitig aktiv sind?

Jeder Kanal konvertiert unabhängig mit 500 µs. Alle aktiven Eingangskanäle konvertieren mit ihren individuellen 500µs-Raten, und beide Ausgangskanäle aktualisieren ebenfalls mit 500µs pro Kanal. Der gesamte Konvertierungszyklus für alle sechs Kanäle im Modul ist kein einzelner sequenzieller Scan – die Konvertierungshardware jedes Kanals läuft parallel. Der Wert von 500 µs gilt pro Kanal, unabhängig davon, wie viele Kanäle aktiviert sind.
