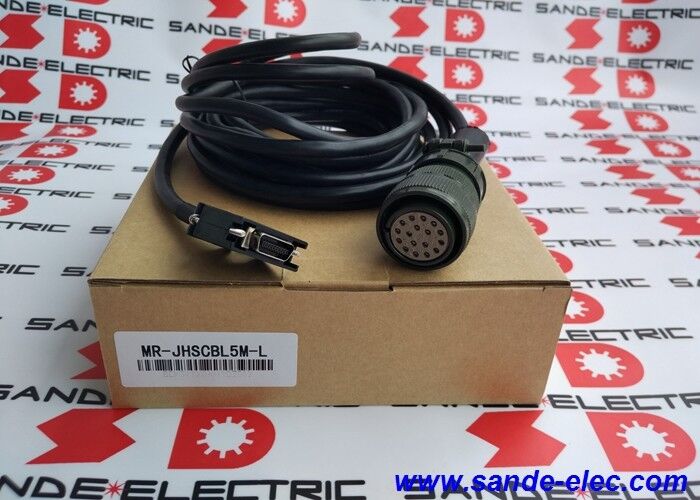

Programmierkabel MR-JHSCBL5M-L für den Mitsubishi Servo Power Encoder MRJHSCBL5ML

MR-JHSCBL5M-L | Mitsubishi MELSERVO J2S Encoder-Feedbackkabel – 5 m / 10-adrig / HC-SFS / HC-LFS / HC-UFS / HC-RFS

MELSERVO J2S Encoderkabel für HC-Motorserie

Das MR-JHSCBL5M-L ist das 5 Meter lange Encoder-Feedbackkabel von Mitsubishi Electric für die MELSERVO MR-J2S-Servoverstärkerserie – das Kabel, das die Encoderschnittstelle des MR-J2S-Verstärkers mit den Servomotorfamilien HC-SFS, HC-LFS, HC-UFS und HC-RFS verbindet. Dieses Kabel ist eine definierte Komponente der Signalkette des J2S-Servosystems – des Encoder-Rückkopplungspfads, der eine Positions- und Geschwindigkeitsregelung im geschlossenen Regelkreis ermöglicht.

Die MR-JHS-Kabelserie ist speziell für das J2S-Servosystem und seine kompatiblen HC-Motorfamilien konzipiert. Die Bezeichnung „JHS“ kennzeichnet das Kabel für die J2S-Hochgeschwindigkeits-Encoderschnittstelle – im Unterschied zu Encoderkabeln, die bei anderen Mitsubishi-Servogenerationen (MR-J3, MR-J4) oder anderen Motorfamilien verwendet werden.

Wichtige Spezifikationen

Kompatible Motorserien – HC-Familien für MR-J2S

HC-SFS-Serie:Standard-Torquemotoren mit hohem Trägheitsmoment – ​​für allgemeine Servopositionierungsanwendungen, die ein mittleres bis hohes Drehmoment bei mittleren Drehzahlen erfordern. Wird in Förderbandantrieben, Produktionsanlagen und allgemeinen industriellen Automatisierungsachsen verwendet.

HC-LFS-Serie:Servomotoren mit geringer Trägheit – für hochdynamische Anwendungen, die schnelle Beschleunigungs- und Verzögerungsreaktionen erfordern. Gepaart mit MR-J2S-Verstärkern in Maschinenachsen und Verpackungsanlagen mit hoher Taktfrequenz.

HC-UFS-Serie:Servomotoren mit extrem geringer Trägheit – für Anwendungen mit höchster Dynamik, bei denen die Minimierung der Rotorträgheit von entscheidender Bedeutung ist. Wird in Hochgeschwindigkeits-Pick-and-Place-, Etikettenapplikations- und Bahnverarbeitungsantrieben verwendet.

HC-RFS-Serie:Servomotoren mit extrem geringer Trägheit und kleiner Baugröße – für kompakte, schnell reagierende Achsantriebe in Montageanlagen und Präzisionspositionierung.

Alle vier Motorfamilien nutzen die gleiche JHS-Encoderkabelschnittstelle – das MR-JHSCBL5M-L dient als universelles Verbindungskabel für diese Reihe von HC-Motoren innerhalb des J2S-Systems.

Anwendungen

MELSERVO J2S CNC-Werkzeugmaschinenachsen:CNC-Bearbeitungszentren, Drehzentren und Schleifmaschinen mit MR-J2S-Servoverstärkern mit HC-SFS- oder HC-LFS-Motoren – ein MR-JHSCBL5M-L pro Achse.

Servopositionierung für die industrielle Automatisierung:Förderer-Indexierung, Transfermaschinenachsen und Montagemaschinen-Servoantriebe mit MR-J2S-Verstärkern und Motoren der HC-Serie.

Verpackungs- und Etikettiermaschinen:HC-LFS- und HC-UFS-Motoren auf Hochgeschwindigkeits-Verpackungsachsen, gesteuert durch MR-J2S-Verstärker.

Wartung des Altsystems:Installierte MR-J2S-Werkzeugmaschinen- und Automatisierungssysteme, die nach einem Motoraustausch oder einer Kabelbeschädigung während Wartungsarbeiten einen Austausch des Encoderkabels erfordern.

FAQ

F1: Kann MR-JHSCBL5M-L mit MR-J3- oder MR-J4-Verstärkern verwendet werden?

Nein – die Kabelserie MR-JHSCBL ist spezifisch für die Encoderschnittstelle MR-J2S. MR-J3-Verstärker verwenden einen anderen Encoderanschluss (die MR-J3ENCBL-Kabelfamilie, A2-Steckerformat). MR-J4-Verstärker nutzen noch eine weitere Schnittstelle (DRIVE-CLiQ für lineare Servomotoren oder MR-J4-spezifische Encoder-Anschlüsse für Rotationsmotoren). Das Steckerformat und die Pinbelegung sind zwischen den Servogenerationen nicht kompatibel – passen Sie das Kabel immer an die spezifische Verstärkerserie in der Installation an.

F2: Was ist der Unterschied zwischen MR-JHSCBL5M-L (5 m) und MR-JHSCBL2M-L (2 m)?

Beide sind in allen Spezifikationen identisch – gleiche Motorkompatibilität (HC-SFS/LFS/UFS/RFS), gleicher Verstärker (MR-J2S), gleicher Standard-Flex-Typ, gleiches Steckerformat. Die Länge ist der einzige Unterschied: 5 m vs. 2 m. Wählen Sie basierend auf der tatsächlichen Routing-Entfernung plus Service-Loop-Zulage aus.

F3: Erfordert der L-Typ MR-JHSCBL5M-L besondere Vorsichtsmaßnahmen bei der Installation der Kabelschiene?

Der L-Typ ist für die statische oder sich langsam bewegende Installation ausgelegt – nicht für den kontinuierlichen Kabelkettenbetrieb. Wenn die Kabelinstallation eine Verlegung in einer Kabelschiene erfordert, die mit der Achsbewegung kontinuierliche Öffnungs-/Schließzyklen durchläuft, sollte die entsprechende H-Typ-Variante verwendet werden. Für eine vollständig statische Verlegung in Kabelkanälen, Leitungen oder festen Klemmen bietet der L-Typ die richtige und kostengünstige Spezifikation.

F4: Welche HC-Motortypen erfordern speziell MR-JHSCBL5M-L und welche verwenden unterschiedliche Kabel?

MR-JHSCBL5M-L dient den Motoren HC-SFS, HC-LFS, HC-UFS und HC-RFS. Andere HC-Motorfamilien verwenden möglicherweise andere Encoderkabeltypen innerhalb der MR-J2S-Kabelreihe – zum Beispiel Motoren der HC-KFS-Serie oder HC-Motoren mit unterschiedlichen Encoder-Anschlussformaten. Bestätigen Sie anhand der Kabelliste in der Bedienungsanleitung des MELSERVO MR-J2S-Servoverstärkers, dass MR-JHSCBL5M-L für das genaue HC-Motormodell in der Installation spezifiziert ist.
