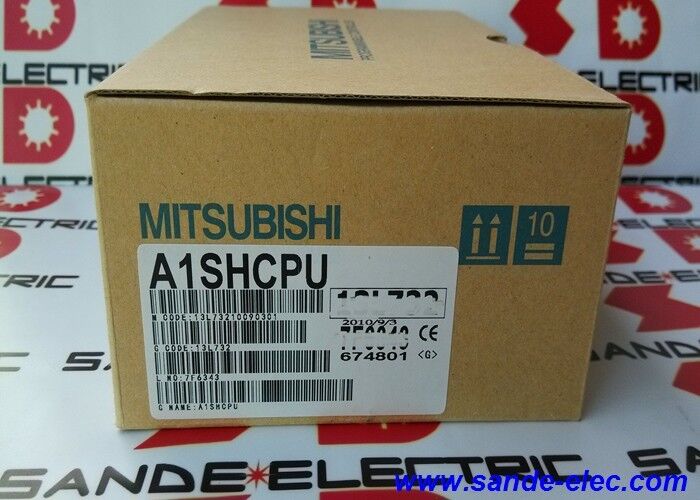

Mitsubishi A1SHCPU CPU Prozessor Einheit A1SH CPU

Mitsubishi A1SHCPU MELSEC-A AnS Serie PLC CPU-Einheit 8K Schritte / 256 E/A / 0,33 μs

Teilnummer:A1SHCPU

Hersteller:Mitsubishi Electric (Japan)

Typ der Ware:PLC-CPU-EinheitProduktfamilie:MELSEC-A AnS-SerieProgrammkapazität:8K SchritteE/A-Punkte:256Eingangs-/Ausgangspunkte des Geräts:2,048LD-Verarbeitungsgeschwindigkeit:00,33 μsGedächtnis:Eingebetteter RAM + Speicherkassetten-Slot (E2PROM / EP-ROM-Kassetten unterstützt)

Die A1SHCPU in einem AnS-Kontrollschrank

Die A1SHCPU ist die leistungsstärkere CPU-Einheit in Mitsubishis MELSEC-A AnS-Familie.und Produktionsanlagen in den 1990er und 2000er JahrenMit einer Geschwindigkeit von 0,33 μs pro LD-Instruktion liegt sie in der Verarbeitungsgeschwindigkeit über der Standard-A1SCPU, was sie zur richtigen Wahl für AnS-Anwendungen macht, bei denen die Programm-Scanzeit wichtig ist.

Es handelt sich um ein dediziertes CPU-Modul, kein eigenständiger integrierter Controller. Das bedeutet, dass es in einem modularen MELSEC-A-Rack neben separaten I/O-Modulen, Spezialkarten und Kommunikationsmodulen lebt.Die CPU übernimmt die AusführungFür alle, die ein vorhandenes MELSEC-A-Schrank unterhalten, ist diese Unterscheidung wichtig. Die A1SHCPU ersetzt den CPU-Slot.und der Rest des Racks bleibt unberührt.

Die Kapazität der 8K-Schritte ist eines der ersten Dinge, die vor der Bestellung überprüft werden müssen.Wenn das ursprüngliche Maschinenprogramm innerhalb von 8K Schritten passt (was fast sicher ist, wenn die ursprüngliche CPU auch eine A1SHCPU war)Die 2048 Gerätepunkte beziehen sich auf die internen Datenregister, Bit-Geräte,und Timer-/Zähler-Elemente kann das Programm verwenden, um eine größere Anzahl als einige andere AnS Modelle, was der A1SHCPU etwas mehr Spielraum für Programme mit komplexem Datenverarbeitung gibt.

Eine E2PROM-Kassette fungiert als nichtflüchtige Programmspeicherung, so dass das Programm einen Akkuausfall ohne Datenverlust überlebt.Wenn das installierte System bereits eine Kassette verwendet, unterstützt es die Ersatz-A1SHCPU direkt.

Schlüsselmerkmale

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen A1SHCPU und A1SCPU?

Die A1SHCPU verarbeitet Anweisungen schneller ?? 0,33 μs gegenüber 0,48 μs pro LD-Anweisung für die Standard-A1SCPU. Beide haben die gleiche 256 I/O-Punkte-Skala und AnS-Rack-Kompatibilität,Aber die A1SHCPU ist die leistungsstärkere Variante. Wenn die ursprüngliche Einheit eine A1SHCPU ist, ersetzen Sie sie durch eine A1SHCPU

F2: Kann die A1SHCPU das ursprüngliche Maschinenprogramm ohne Änderung ausführen?

Ja, vorausgesetzt, das Programm passt innerhalb von 8K Schritten und verwendet nur Gerätetypen, die von der AnS-CPU-Familie unterstützt werden.Ein ähnlicher-für-ähnlicher Austausch stellt den Betrieb ohne Programmieränderungen wieder her.. Das Programm vor dem Austausch von der installierten CPU sichern.

F3: Braucht die A1SHCPU eine Speicherkassette oder funktioniert sie ohne eine?

Der eingebaute RAM-Speicher hält das Programm und die Parameter ohne Kassette.Ob das installierte System eine Kassette verwendet, hängt davon ab, wie die ursprüngliche Maschine eingerichtet wurdeÜberprüfen Sie, bevor Sie die alte CPU entfernen.

F4: Welche Programmiersoftware unterstützt die A1SHCPU?

GX Developer ist das Standardprogrammwerkzeug von Mitsubishi für MELSEC-A-Serie-CPUs.Das Programmformat ist die Standard-MELSEC-A-Leiter und verwendet die gleichen Geräteadressen in der AnS-Familie.

F5: Was sollte vor der Bestellung bestätigt werden?

Bestätigen Sie die installierte CPU-Teilnummer vom Etikett des Geräts, überprüfen Sie, ob das Programm innerhalb von 8K-Schritten passt, überprüfen Sie, ob eine Speicherkassette verwendet wird, und bestätigen Sie, dass das Rack eine AnS-Basis-Einheit ist.Die A1SHCPU passt nicht zu älteren Racks der A-Serie, die eine andere Spaltbreite verwenden.
