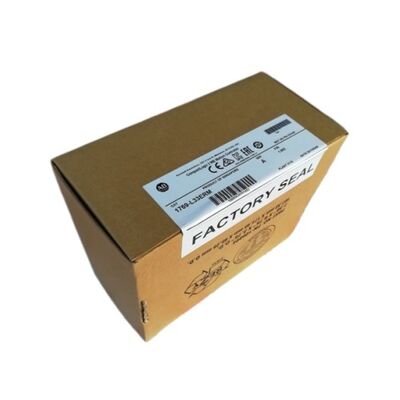

Allen Bradley 1769-L33ERM CompactLogix 5370 Ethernet-Steuerung

1769-L33ERM | CompactLogix 5370 L3 – 2 MB / 8-Achsen-CIP-Bewegung + Kinematik / Dual EtherNet/IP / DLR / 32 Knoten / 16 lokale E/A

Wie das L33ERM über dem L30ERM sitzt – und warum es wichtig ist

Die CompactLogix 5370 L3-Reihe umfasst mehrere Modelle, und der 1769-L33ERM belegt die nächste Stufe über dem an anderer Stelle in diesem Produktset beschriebenen 1769-L30ERM. Der Kapazitätsunterschied zwischen den beiden Modellen ist nicht inkrementell – er stellt eine Verdoppelung nahezu aller Funktionsspezifikationen dar:

Für Maschinen, die an der Kapazitätsgrenze des L30ERM ausgelegt sind – solche, die mehr als 4 Servoachsen, mehr als 16 Netzwerkgeräte oder mehr Programm- und Datenspeicher als 1 MB benötigen – ist der L33ERM von Anfang an die richtige Spezifikation und kein späteres Upgrade.

Die 8-Achsen-CIP-Motion mit Kinematikfähigkeit definiert, welche Maschinenarchitekturen möglich sind. Acht Achsen ermöglichen koordinierte kartesische Portale mit 3 Linear- und 1 Rotationsachse, Dual-Roboter-Pick-and-Place-Zellen mit jeweils 3 Achsen und zwei dedizierten Werkzeugachsen oder Verpackungsmaschinen mit mehreren servoangetriebenen Form- und Schneidestationen, die in synchronisierten Kurvenprofilen arbeiten. CIP Motion läuft über dasselbe EtherNet/IP-Netzwerk wie die Maschinen-E/A und HMI – kein separater Motion-Bus, keine dedizierte Kabelinfrastruktur.

Wichtige Spezifikationen

Duales EtherNet/IP und DLR – Netzwerkstabilität auf Controller-Ebene

Beide RJ45-Ports bilden einen integrierten Zwei-Port-Switch und ermöglichen die Netzwerktopologie Device Level Ring (DLR). In einem DLR-Ring verbindet sich jedes EtherNet/IP-Gerät in einer geschlossenen Schleife mit dem nächsten. Ein einzelner Kabelbruch irgendwo im Ring wird automatisch über den verbleibenden Pfad umgeleitet – der Ring repariert sich innerhalb von Mikrosekunden selbst, ohne dass ein manueller Eingriff oder ein externer Schalter erforderlich ist.

Die EtherNet/IP-Kapazität mit 32 Knoten bietet Platz für eine vollständig bestückte Produktionsmaschine: 8 Kinetix-Servoantriebe (einer pro Achse), 4 ET 200SP-Remote-I/O-Stationen, 2 Bildverarbeitungssysteme, 1 Robotersteuerung, 1 Waage, 1 Barcode-Scanner und 1 HMI-Panel – alles innerhalb des Knotenbudgets der Steuerung.

Anwendungsszenarien

Automatisierte Montage mit Multi-Roboter-Koordination:Zwei 4-Achsen-SCARA-Roboter in einem CompactLogix-Projekt. Die 4 kinematischen Achsen jedes Roboters laufen als koordinierte Gruppe. Der L33ERM verwaltet beide Gruppen – insgesamt 8 Achsen – sowie alle E/A und HMI von einer Steuerung.

Verpackungsmaschine mit 6 Servostationen:Folienabwicklung, Registrierungskontrolle, Formung, Schneiden, Auswerfen und Ausschusshandhabung – jeweils eine servogesteuerte Station. Sechs Achsen von CIP Motion mit fliegendem Schnitt und Nockensynchronisation, wobei zwei Achsen für zukünftige Erweiterungen übrig bleiben.

Materialtransport mit dezentraler E/A:32 EtherNet/IP-Knoten bedienen entfernte E/A-Stationen auf einer 40 Meter langen Produktionslinie, Förderbandantriebe und Barcodescanner. Die DLR-Ringtopologie stellt sicher, dass ein einziger Kabelfehler die Leitung nicht zum Stillstand bringt.

FAQ

F1: Was ist der wichtigste praktische Unterschied zwischen dem L33ERM und dem L30ERM?

Der L33ERM bietet 2 MB Speicher (gegenüber 1 MB), 8 CIP Motion-Achsen (gegenüber 4), 32 EtherNet/IP-Knoten (gegenüber 16) und 16 lokale E/A-Steckplätze (gegenüber 8). Beide unterstützen kinematische Bewegungsgruppen und die DLR-Topologie. Wählen Sie den L30ERM, wenn 4 Achsen und 16 Knoten ausreichen; Wählen Sie den L33ERM, wenn die Maschinenarchitektur mehr Achsen, mehr vernetzte Geräte oder mehr Programmspeicher erfordert.

F2: Welche Software wird zum Programmieren des 1769-L33ERM verwendet?

Studio 5000 Logix Designer ist die Standardentwicklungsumgebung für die CompactLogix-Familie. Die Konfiguration der CIP Motion-Achsen, die Definition kinematischer Gruppen und die Inbetriebnahme des Antriebs erfolgen alle im selben Studio 5000-Projekt. Der Anschluss erfolgt über den EtherNet/IP-Port oder den USB-Port für den direkten Zugriff auf das Programmierterminal.

F3: Wie viele Kinetix-Servoantriebe können an einen L33ERM angeschlossen werden?

Bis zu 8 Kinetix-Servoantriebe können als CIP Motion-Achsen konfiguriert werden – eine pro Achse. Antriebe der Serien Kinetix 300, 350, 5100, 5300, 5500 und 5700 mit EtherNet/IP-Schnittstellen sind kompatibel. Jeder Antrieb verbraucht eine EtherNet/IP-Verbindung aus dem 32-Knoten-Budget der Steuerung.

F4: Ist der L33ERM derzeit in Produktion?

Ja – Der Status „Aktiv ausgereift“ zeigt an, dass das Produkt aktiv verfügbar ist und unterstützt wird. Die CompactLogix 5380 ist der Nachfolger der nächsten Generation für neue Designs. Bei bestehenden L33ERM-Installationen, die ausgetauscht werden müssen, ist die Kontinuität des gleichen Modells der zuverlässigste Weg, um das bestehende Projekt ohne Neukonstruktion zu erhalten.

F5: Woher stammt das 1769-L33ERM?

Über das autorisierte Vertriebsnetz für neue Einheiten und über den CompactLogix-Aftermarket – Ersatzteilhändler für Industrieautomation und geprüfte Überschusslieferanten – für Ersatzeinheiten. Bestätigen Sie vor der Bestellung die 1769-L33ERM-Katalognummer (insbesondere -L33, nicht -L30 oder -L32), um die richtige Achsenanzahl und Speicherklasse sicherzustellen.
