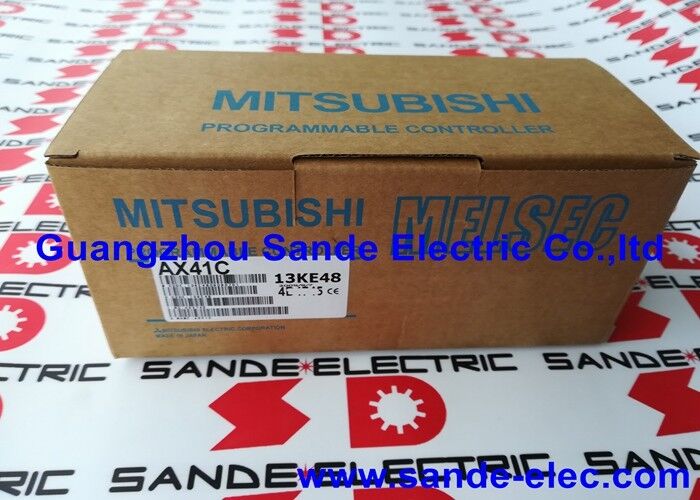

AX41C MITSUBISHI PLC MODULE Kostenlos Versand Neues in der Box

Mitsubishi AX41C | 32-Punkt-DC-Digitaleingangsmodul der MELSEC-A-Serie – 12–24 VDC / 3–7 mA Senke / konform beschichtet / A-Serie in voller Größe

Das „C“ in AX41C – Schutzbeschichtung für chemische Umgebungen

Das 32-Punkt-DC-Eingangsmodul der MELSEC-A-Serie gibt es in zwei Varianten: AX41 (Standard) und AX41C (dieses Modul). Der Zusatz „C“ bezeichnet eine konforme Beschichtung, die auf die Leiterplatte des Moduls aufgebracht wird. Bei der Schutzlackierung handelt es sich um einen Schutzlack, der nach der Montage auf die Leiterplatte aufgetragen wird und die Lötstellen, Leiterbahnen und Komponentenanschlüsse vor Feuchtigkeit, korrosiven Gasen, Staub und chemischen Dämpfen abdichtet.

Für die Standard-Fabrikautomation – saubere, klimatisierte Schalttafeln – ist der AX41 ausreichend. Bei Installationen in Umgebungen, in denen eine chemische Belastung realistisch ist (chemische Verarbeitung, Lackierereien, Düngemittelproduktion, Küstenanlagen mit salzhaltiger Luft), überlebt die beschichtete Platine des AX41C dort, wo es beim Standard-AX41 irgendwann zu korrosionsbedingten Ausfällen kommen würde.

Die funktionalen Spezifikationen – 32 Kanäle, 12–24 VDC, 3–7 mA pro Eingang, NPN-Senke – sind bei AX41 und AX41C identisch. Der Unterschied liegt ausschließlich in der Robustheit gegenüber Umwelteinflüssen.

Wichtige Spezifikationen

AX41C im Kontext der MELSEC-A-Modulfamilie

Die digitalen Eingangsmodule der MELSEC-A-Serie in voller Größe umfassen mehrere Varianten:

• AX40:16-Punkt, 24 VDC
• AX41:32-Punkt, 12/24 VDC, Standard
• AX41C (dieses Modul):32-Punkt, 12/24 VDC,konform beschichtet
• AX41-UL:32-Punkt-Variante mit UL-Zulassung

Bei bestehenden MELSEC-A-Systemen in Standardumgebungen, bei denen AX41-Module ausgefallen sind, ersetzt das AX41C das AX41 direkt – die konforme Beschichtung sorgt für zusätzlichen Umweltschutz, ohne dass es zu Funktions- oder Verkabelungsunterschieden kommt. In umgekehrter Richtung kann ein AX41 einen AX41C in nichtchemischen Umgebungen ersetzen, wenn die C-Variante nicht verfügbar ist.

Anwendungsszenarien

Steuerung chemischer Verarbeitungsanlagen:MELSEC-A-System zur Verwaltung der Reaktoreinlassventile, des Förderpumpenstatus und der Niveauschaltereingänge. Chemische Dämpfe im Panelbereich korrodieren mit der Zeit unbeschichtete Leiterplatten. Die Schutzbeschichtung des AX41C verlängert die Lebensdauer in dieser Umgebung.

Küstenindustrieanlage:Das Eindringen von Salzluft in Schalttafeln führt bei Standardplatinen zu vorzeitiger Korrosion. Der AX41C bietet die Korrosionsbeständigkeit, die für einen zuverlässigen Langzeitbetrieb in der Nähe von Meeresumgebungen erforderlich ist.

Wartung älterer MELSEC-A:Ein installierter AX41C fällt nach jahrelangem Einsatz aus. Durch einen direkten Austausch werden die Anzahl der Eingangskanäle, die Adresszuordnung und die Feldverkabelungsverbindungen wieder in Betrieb genommen, ohne dass Änderungen am System erforderlich sind.

FAQ

F1: Was ist der funktionale Unterschied zwischen AX41 und AX41C?

Keiner. Die Funktion des 32-Punkt-Senkeneingangs mit 12–24 VDC und 3–7 mA ist identisch. Der AX41C verleiht der Leiterplatte eine konforme Beschichtung für Chemikalien- und Feuchtigkeitsbeständigkeit. In nichtchemischen Umgebungen ersetzt der AX41C direkt einen AX41. In chemischen Umgebungen ist die Wahl des AX41C die richtige Wahl.

F2: Ist der AX41C mit Racks der AnS-Serie (A1S Slim) kompatibel?

Nein. Der AX41C ist im A-Serie-Format in voller Größe. Es passt für Racks der A-Serie in voller Größe (A32B, A38B, A68B usw.). Das schlanke A1S-Äquivalent für 32-Punkt-12/24-VDC-Eingang ist der A1SX41. Bestätigen Sie vor der Bestellung den Racktyp (Full-Size A oder A1S Slim).

F3: Wie lautet die GX Developer- oder GX Works-Zuweisung für die AX41C-Eingangskanäle?

Bei der E/A-Zuweisung der MELSEC-A-CPU werden jedem AX41C-Steckplatz 32 X-Geräteadressen zugewiesen, beginnend mit der Adresse, die dieser Steckplatzposition zugewiesen ist. Die erste Eingabe wird der Basis-X-Adresse des Steckplatzes zugeordnet; Der 32. Eingang wird der Basisadresse plus 31 zugeordnet. Das Programm greift auf jeden Eingang mithilfe von Standard-X-Kontaktanweisungen an den zugewiesenen Adressen zu.

F4: Kann der AX41C durch ein Q-Serie- oder iQ-R-Modul in einem vorhandenen A-Serie-Rack ersetzt werden?

Nein. MELSEC-A-Racks in voller Größe nehmen nur E/A-Module der A-Serie auf. Module der Q-Serie und iQ-R verwenden physikalisch unterschiedliche Steckplatzanschlüsse und sind nicht austauschbar. Die Migration von einem MELSEC-A-System auf eine neuere Plattform erfordert den Austausch des gesamten Racks und der CPU und nicht nur den Austausch einzelner E/A-Module.

F5: Wie sieht der MELSEC-A-Systemlebenszykluskontext für den AX41C aus?

Die MELSEC-A-Serie (Vollgröße) war die erste modulare SPS-Generation von Mitsubishi Electric und wurde inzwischen vollständig eingestellt. Der AX41C ist ein veraltetes Ersatzteil – er wird nicht mehr hergestellt, ist aber weiterhin weltweit in Maschinen im Einsatz, die in den 1980er und 1990er Jahren gebaut wurden. Der Ersatzteilmarkt führt getestete AX41C-Einheiten, die aus stillgelegten Geräten stammen.
