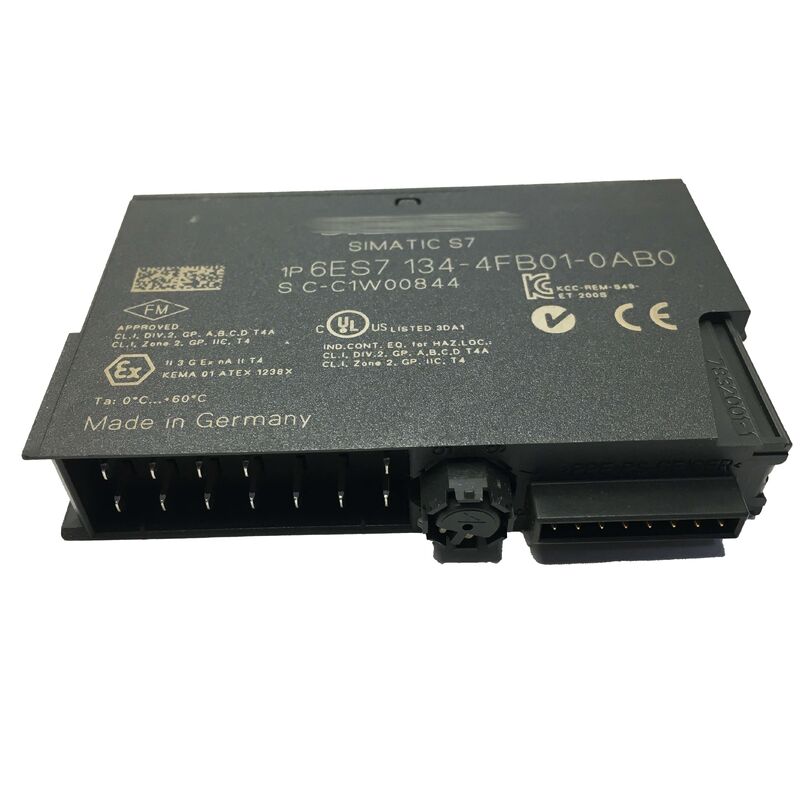

6ES7 134-4FB01-0AB0 Original Neu 6ES71344FB010AB0 Siemens Elektronikmodul

6ES7134-4FB01-0AB0 Original Neues Siemens Elektronikmodul

Das Siemens 6ES7134-4FB01-0AB0 Elektronikmodul ist für die präzise Erfassung analoger Signale im SIMATIC ET 200S dezentralen I/O-System konzipiert. Es verfügt über zwei Standard-Analogeingangskanäle und unterstützt mehrere Spannungsbereiche, darunter ±10 V mit 13-Bit plus Vorzeichen-Auflösung, ±5 V mit 12-Bit plus Vorzeichen-Auflösung und 1…5 V mit 12-Bit-Auflösung, was Flexibilität für eine breite Palette von industriellen Messaufgaben bietet.

Mit einer kompakten Modulbreite von 15 mm, ermöglicht dieses Gerät eine hohe I/O-Dichte und eine effiziente Raumnutzung im Schaltschrank. Eine Zykluszeit von 65 ms pro Kanal gewährleistet eine konsistente und zuverlässige Signalverarbeitung im kontinuierlichen Industrieumfeld. Für erweiterte Diagnosemöglichkeiten und System-Sicherheit ist das Modul mit einer SF-LED-Gruppenfehlermeldung ausgestattet, die eine schnelle visuelle Identifizierung von Fehlerzuständen während des Betriebs ermöglicht.

Hauptmerkmale & Vorteile

• Hochpräzise analoge Signalerfassung für stabile und wiederholbare Prozesssteuerung

• Unterstützt mehrere analoge Eingangstypen, ermöglicht flexibles Systemdesign

• Schnelle Umwandlung und Reaktionszeit, ideal für dynamische Industrieprozesse

• Nahtlose Integration in SIMATIC ET 200S Systeme

• Kompaktes Elektronikmodul-Design, optimiert für platzsparende Schaltschränke

Technische Spezifikationen

Typische Anwendungen

• Prozessautomatisierungssysteme

• Fabrikautomatisierung und Produktionslinien

• Dezentrale I/O-Systeme mit ET 200S

• Energie-, Wasseraufbereitungs- und Chemieindustrie

Anwendungshinweise

1. Umgebungsbedingungen: Stellen Sie sicher, dass das Modul innerhalb des angegebenen Bereichs für Umgebungstemperatur, Luftfeuchtigkeit und Vibrationen betrieben wird. Übermäßig hohe oder niedrige Umgebungstemperaturen können die Messgenauigkeit und Langzeitstabilität beeinträchtigen.

2. Stromqualität: Die Stromversorgung des Moduls sollte stabil und sauber sein. Drastische Spannungsschwankungen oder hochfrequente Störungen können den normalen Betrieb des Moduls beeinträchtigen.

3. Verlegung von Signalkabeln: Analoge Signalkabel sollten so weit wie möglich von starken Störquellen wie Stromkabeln und Wechselrichter-Ausgangskabeln entfernt verlegt werden. Wenn sich mehrere Kabel kreuzen, sollten sie sich möglichst senkrecht kreuzen. Die Kabelabschirmung sollte gemäß den relevanten Normen behandelt werden, um die Erzeugung von Masseschleifen zu vermeiden, die Störungen verursachen.
