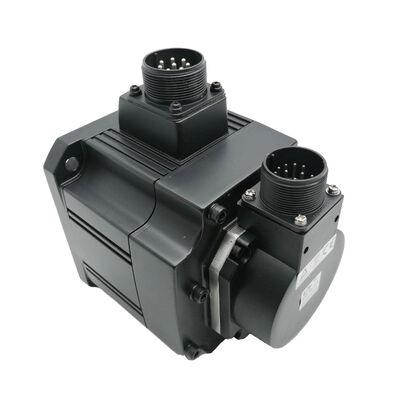

Mitsubishi HC-SF502B (HCSF502B) — 5kW AC Servo Motor mit Elektromagnetbremse, MELSERVO J2 Serie

Produktidentifikation

Teilenummer: HC-SF502B

Auch gesucht als: HCSF502B, HC-SF502B

Serie: Mitsubishi MELSERVO HC-SF Serie (J2 Generation)

Motortyp: AC-Bürstenloser Servomotor mit Elektromagnetbremse

Zustand: Neu in OVP, werkseitig versiegelt

Was dieser Motor ist

Der Mitsubishi HC-SF502B ist ein 5-Kilowatt AC-Servomotor mit mittlerer Trägheit aus der MELSERVO HC-SF-Serie — die Motorenfamilie, die mit den MELSERVO-J2-Generation-Servoverstärkern von Mitsubishi gepaart wird. Mit 5 kW und einer Nenndrehzahl von 2.000 U/min steht er an der Spitze des Standard-HC-SF-Bereichs von 2.000 U/min und liefert ein kontinuierliches Nenndrehmoment von 23,9 Nm mit einem Flansch von 176 × 176 mm, der bei Mitsubishi-Servoplattformen mit hoher Kapazität Standard ist.

Das "B" in der Teilenummer kennzeichnet die federbelastete Elektromagnetbremse mit 24V DC-Auslösung, die in dieser Variante eingebaut ist — die Haltevorrichtung, die für jede Achse erforderlich ist, bei der Schwerkraft oder Prozesslasten bei ausgeschaltetem Servo oder Not-Aus zu unkontrollierten Bewegungen führen würden. Ohne die Bremse ist dieser Motor der HC-SF502; mechanisch und elektrisch in jeder anderen Hinsicht identisch, aber ohne die ausfallsichere Haltefunktion. Der HC-SF502B ist die richtige Wahl für vertikale Z-Achsen, Palettenständer, Pinolenbaugruppen und jede horizontale Achse mit einem signifikanten Reibungsdefizit im Stillstand.

Technische Spezifikationen

Die HC-SF Serie: Mittlere Trägheit, Maximale Zuverlässigkeit

Mitsubishi organisierte seine MELSERVO-Motorenfamilien nach zwei Schlüsselvariablen: Kapazität und Trägheitsklasse. Die HC-SF-Serie belegt das Band der mittleren Trägheit und mittleren bis großen Kapazität — Motoren, die für reale Werkzeugmaschinenachsen und nicht für leichte Montage- oder Verpackungsarbeiten konzipiert sind. Wo die HC-MF- und HC-UF-Serien die extrem niedrige Rotor-Trägheit für schnelle Punkt-zu-Punkt-Bewegungen priorisieren, akzeptiert der HC-SF einen etwas schwereren Rotor im Austausch für bessere thermische Stabilität unter Dauerlast, sanftere Drehmomentabgabe bei niedriger Drehzahl und eine fehlerverzeihendere Reaktion auf reale Lastschwankungen, die typisch für Bearbeitungs- und Umformarbeiten sind.

Mit 5 kW ist der HC-SF502B das leistungsstärkste Mitglied der Standard-HC-SF-Familie mit 2.000 U/min. Ein dreiphasiger 200V-Klasse-Eingang ist für diesen Kapazitätsbereich Standard — einphasige Versorgung ist weder spezifiziert noch praktikabel bei dieser Leistung. Der im Motorgehäuse eingebaute Wellendichtring schützt das Wellenlager vor Schneidflüssigkeit, Schmiernebel und Spülwasser und hält den Motor über die gesamte Wellenlänge einschließlich der Dichtungsfläche gemäß IP65 konform.

Elektromagnetbremse — Was sie tut und warum sie wichtig ist

Die federbelastete Bremse im HC-SF502B ist eine Haltevorrichtung, keine Verzögerungsbremse. Dieser Unterschied ist sowohl für die Spezifikation als auch für die Wartung wichtig.

Im Normalbetrieb hält ein 24V DC-Strom die Bremse gegen die Federkraft offen — die Welle dreht sich frei und der Verstärker steuert die gesamte Verzögerung. Wenn die 24V DC entfernt werden (Not-Aus, Servo-Aus, Stromausfall), greift die Feder die Bremse und hält die Welle. Die Bremse ist dafür ausgelegt, die Position zu halten, nicht eine bewegte Last zu stoppen. Das Fahren einer angetriebenen Achse in die Bremse hinein führt zu vorzeitigem Verschleiß der Reibflächen; der Servo muss die Last bis zum Stillstand abbremsen, bevor das Eingreifen der Bremse korrekt ist.

Für vertikale Achsen wie Z-Spindeln und Pinolenköpfe an Bearbeitungszentren ist die Bremse zwingend erforderlich. Wenn der Servo-Verstärker de-energetisiert wird — sei es durch eine normale Endsequenz, einen Alarm oder einen Stromausfall — fällt das Motordrehmoment in Millisekunden auf Null. Bei einer vertikalen Achse mit einer signifikanten unausgeglichenen Last bedeutet dies einen freien Fall. Die Bremse des HC-SF502B verhindert dies, indem sie die Welle physisch blockiert, sobald die Haltespannung fehlt.

Die 24V DC-Versorgung für die Bremsspule sollte über einen separaten Überspannungsableiter an den Spulenanschlüssen verdrahtet werden. Bremsspulen sind induktive Lasten; die Spannungsspitze beim Lösen oder Anlegen der Bremse kann Relaiskontakte und Verstärker-I/O-Schaltungen beschädigen, wenn sie nicht unterdrückt wird. Dies ist eine Standardpraxis in den Verdrahtungsrichtlinien von Mitsubishi für Motoren mit Bremse und sollte bei Installationen vor Ort nicht übersprungen werden.

Hinweis zur Bremsenschaltung für die Wartung

Die Stromversorgung der Bremse und des Motors sind unabhängig. Bei Not-Aus-Schaltungen muss die Bremse mit Strom versorgt bleiben (d.h. offen), bis die Achse zum Stillstand abgebremst wurde. Das Anlegen der Bremse, während der Motor noch hineinfährt, verursacht eine mechanische Stoßbelastung auf die Bremsscheibe und die Motorwelle — wiederholte Ereignisse dieser Art verkürzen die Lebensdauer der Bremse erheblich und können schließlich zu Schäden an der Welle oder Kupplung führen. Der Brems-Interlock-Ausgang (MBR-Signal) des MELSERVO J2-Verstärkers liefert die korrekte Zeitsteuerung für das Anlegen der Bremse; verwenden Sie dieses Signal immer zur Steuerung des Bremsrelais, anstatt direkt vom Haupt-Not-Aus-Kreis zu verdrahten.

Kompatible Verstärker und Systemkontext

Der HC-SF502B ist ein Motor der MELSERVO-J2-Generation und passt zu den MR-J2 Serie Servo-Verstärkern in der 500A-Kapazitätsklasse. Die MR-J2S-Serie (J2-Super) Verstärker sind ebenfalls mit HC-SF-Motoren kompatibel, da die J2S die Abwärtskompatibilität mit dem Encoder-Protokoll und dem Anschlusschema der J2-Ära beibehalten hat. Das bedeutet, dass eine Maschine, die ursprünglich mit MR-J2-Verstärkern gebaut wurde, auf MR-J2S-Antriebe aufgerüstet werden kann, während die vorhandenen HC-SF502B-Motoren beibehalten werden — ein praktischer Migrationspfad, der bei der Einführung der J2S-Generation üblich war.

Der 14-Bit (16.384 ppr) Absolut-Encoder in der HC-SF-Serie ist ein Feedback-Gerät älterer Generation im Vergleich zum 17-Bit (131.072 ppr) Encoder, der in den späteren HC-SFS-Motoren zu finden ist. Für die Anwendungen, die diese Motoren bedienen — Werkzeugmaschinenachsensteuerung bei bis zu 2.000 U/min Nenndrehzahl — bietet der 14-Bit Absolut-Encoder eine ausreichende Auflösung für präzise Positionierung. Die Absolut-Funktion bedeutet, dass die Maschine nach der Wiederherstellung der Stromversorgung keinen Referenzfahrzyklus (Homing) benötigt, wenn die Verstärkerbatterie die Absolutpositionsdaten beibehalten hat.

Typische Anwendungen in Werkzeugmaschinen und Industrieanlagen

Vertikale Bearbeitungszentrum Z-Achse. Die Pinolen- oder Z-Schlitten einer VMC sind die kanonische Anwendung für einen Servomotor mit Bremse. Im Ruhezustand zwischen den Schnitten trägt die Z-Achse das Gewicht des Spindelkopfes und des angebrachten Werkzeugs. Der HC-SF502B hält diese Last durch die Elektromagnetbremse, sobald der Servo inaktiv ist, und schützt sowohl die Maschine als auch das Werkstück vor unbeabsichtigter Bewegung.

Horizontale Bearbeitungszentrum Palette und W-Achse. HMC-Palettenantriebe und Planfräsachsen verwenden eine ähnliche Logik: hohe Kapazität, um große Paletten schnell zu bewegen, eine Bremse, um die Position während des Spindeleingriffs zu halten, und ausreichend Dauer-Drehmoment, um die Vorschubgeschwindigkeit während des Schneidzyklus aufrechtzuerhalten.

Große CNC-Drehmaschinen — Reitstock- und Revolverachsen. Revolverdrehmechanismen an großen Drehzentren profitieren von der 5kW-Leistung für schnelles, entscheidendes Indexieren. Wo die Revolverbefestigungsgeometrie an bestimmten Indexpositionen eine Offset-Last erzeugt, sorgt die Bremse für Halte-Sicherheit, während die Revolverklemmung angezogen ist.

Positioniertische und Transferstraßen. Schwere Palettentransportsysteme, Rundtaktautomaten und mehrstationen Transferstraßen verwenden oft servo-gesteuerte Positionierung mit Anforderungen an die Haltekraft bei Stromabschaltung zwischen den Stationen — genau der Arbeitszyklus, für den der HC-SF502B ausgelegt ist.

Pressen- und Biegemaschinen-Anschlagachsen. Anschläge an Pressen und Schwenkbiegemaschinen müssen während des Pressenzyklus exakt in Position bleiben. Servo-Lock sorgt für die Haltekraft, während die Bremse als ausfallsichere Rückfallebene dient.

Neu in OVP Lagerbestand: Was "werkseitig versiegelt" bedeutet

Neue Mitsubishi-Servomotoren in OVP behalten die vollständige Originalverpackung von Mitsubishi — Innenpolsterung, Außenkarton, Schutzabdeckung für das Wellenende und Steckverbinderkappen. Der Motor wurde nicht mit Strom versorgt, auf einem Regal in Betriebsorientierung gelagert oder einer Installationsbelastung auf der Welle oder den Bremsklemmen ausgesetzt. Für einen Maschinenbauer, der neue Geräte baut, oder ein Facility-Team, das strategische Ersatzteilbestände vorhält, ist dies der richtige Ausgangszustand.

Das Lagerfett bei gelagerten Motoren zersetzt sich über mehrere Jahre nicht merklich, wenn die Lagerbedingungen angemessen sind (kühl, trocken, vibrationsfrei). Für eine längere Lagerung über fünf Jahre hinaus empfiehlt die eigene Anleitung von Mitsubishi eine periodische manuelle Wellendrehung zur Umverteilung des Lagerungsschmierstoffs und eine Inspektion vor der ersten Inbetriebnahme. Für Motoren, die direkt in eine Maschinenkonstruktion oder ein kurzfristiges Ersatzteillager gehen, ist werkseitig versiegelter Neuwarenbestand ohne jeglichen Service vor der Installation einsatzbereit.

HC-SF Familie Übersicht — 2000 U/min Bereich

Alle Modelle in dieser Tabelle teilen sich den 200V AC-Klasse-Eingang, die 2.000 U/min Nenndrehzahl, den 14-Bit Absolut-Encoder, die IP65-Bewertung und die ölgedichtete Welle. Die Flanschgröße skaliert bei höheren Kapazitäten — die Modelle 352 und 502 verwenden den größeren 176 × 176 mm Flanschrahmen, der mit den HC-SFS-Motoren gleicher Kapazität geteilt wird.

FAQ

F1: Welche Servo-Verstärker sind mit dem HC-SF502B kompatibel?

Der HC-SF502B ist mit Mitsubishi MR-J2 und MR-J2S Serie Verstärkern in der 500A (5kW) Kapazitätsklasse kompatibel. Die J2S Verstärker behalten die Abwärtskompatibilität mit der 14-Bit Encoder-Schnittstelle des HC-SF-Motors bei, sodass beide Generationen diesen Motor antreiben können. Er ist nicht kompatibel mit MR-J3 oder MR-J4 Serie Verstärkern, die ein anderes Kommunikationsprotokoll und eine andere Encoder-Schnittstelle verwenden.

F2: Wie muss die Elektromagnetbremse verdrahtet und gesteuert werden?

Die Bremse benötigt eine 24V DC-Versorgung, die während des normalen Servo-Betriebs aktiv gehalten wird (Bremse offen). Das Entfernen der 24V bewirkt, dass die Feder die Bremse anzieht und die Welle hält. Die Bremsspule sollte über einen Überspannungsableiter verdrahtet werden, um benachbarte Schaltungen zu schützen. Für die korrekte Zeitsteuerung verwenden Sie den MBR (Bremse-Interlock)-Ausgang des Verstärkers zur Steuerung des Bremsrelais — dies stellt sicher, dass die Bremse erst angezogen wird, wenn der Motor bis zum Stillstand abgebremst wurde, und vermeidet unnötigen Verschleiß der Bremsreibflächen.

F3: Was ist der Unterschied zwischen dem HC-SF502 und dem HC-SF502B?

Elektrisch und mechanisch sind sie identisch, außer dass der HC-SF502B eine federbelastete, ausfallsichere Elektromagnetbremse enthält. Die Bremse verlängert den Motorkörper und benötigt eine separate 24V DC-Versorgung. Verwenden Sie die Bremsvariante für alle vertikalen Achsen und jede horizontale Achse, bei der eine externe Haltekraft bei ausgeschaltetem Servo oder Stromausfall erforderlich ist.

F4: Ist der HC-SF502B mit dem HC-SFS502 oder neueren Mitsubishi-Motoren austauschbar?

Der HC-SF502B und der HC-SFS502 teilen sich die gleiche Flanschgröße und Wellenabmessungen, sodass die mechanische Passung kompatibel ist. Die Encoder-Schnittstellen unterscheiden sich jedoch — der HC-SF verwendet ein 14-Bit Encoder-Protokoll, während der HC-SFS einen 17-Bit seriellen Encoder verwendet. Der Austausch zwischen ihnen erfordert eine passende Verstärkergeneration. Der HC-SF502B ist kein Plug-in-Ersatz für HC-SFS, HF-SP oder HG-SR Serie Motoren, die ganz andere Verstärkerfamilien verwenden.

F5: Benötigt der Absolut-Encoder eine Batterie und wie wird die absolute Position beibehalten?

Ja. Der 14-Bit Absolut-Encoder des HC-SF502B benötigt eine Batterie-Backup — typischerweise eine A6BAT-Zelle im zugehörigen Servo-Verstärker —, um die Absolutpositionsdaten während Stromausfallzeiten zu speichern. Wenn die Batterie leer ist oder der Verstärker längere Zeit ohne Strom war, können die Absolutpositionsdaten verloren gehen, was erfordert, dass die Maschine einen erneuten Referenzfahrzyklus (Homing) durchführt, bevor der normale Betrieb wieder aufgenommen wird. Überprüfen Sie den Batteriezustand als Teil jedes geplanten Wartungsintervalls.
