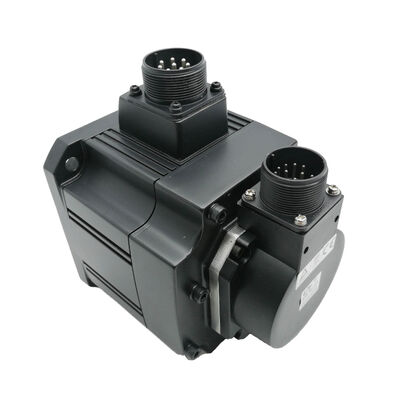

Mitsubishi HC-SF502BK (HCSF502BK) — 5kW AC Servo Motor, Keilwelle + Bremse, MELSERVO J2 Serie

Produktidentifikation

Teilenummer: HC-SF502BK

Auch gesucht als: HCSF502BK, HC-SF-502BK

Serie: Mitsubishi MELSERVO HC-SF (J2 Generation)

Motortyp: AC-Bürstenloser Servomotor — Keilwelle mit Elektromagnetbremse, 2000 U/min

Zustand: Neu in OVP, werkseitig versiegelt

Übersicht

Die Mitsubishi HC-SF502BK ist ein 5kW mittelträge AC-bürstenloser Servomotor aus der ursprünglichen MELSERVO J2-Plattform, der beide Merkmale aufweist, die seine Variante definieren: eine gefräste Keilnut an der Antriebswelle und eine federbelastete Elektromagnetbremse. Mit 23,9 Nm Dauerleistung und 71,6 Nm Spitzenleistung liefert er die Leistungskapazität, die Achsen von schweren Werkzeugmaschinen und Hochlast-Automatisierungsantriebe benötigen, während die Bremse sicherstellt, dass diese Kapazität mit der ausfallsicheren mechanischen Haltekraft einhergeht, die anspruchsvolle Anwendungen nicht missen möchten.

Diese spezifische Kombination — Keilwelle plus Bremse bei 5kW — findet sich bei einer erkennbaren Kategorie von Achsen. Große Z-Spindelsäulen von CNC-Maschinen, die schwere Spindelaggregate tragen, die eine positive Kupplungsschnittstelle und eine mechanische Haltekraft gegen die Schwerkraft benötigen. Drehantriebe mit keilgenuteten Getriebe-Naben, die die Indexposition unter Stromabschaltung halten müssen. Transfer- und Schiebevorrichtungen, bei denen die motorseitige Kupplung eine Keilnut erfordert und die belastete Achse sich zwischen den Zyklen nicht allein auf die Servo-Verriegelung verlassen kann. Der HC-SF502BK ist genau für diese Schnittmenge von Anforderungen konzipiert.

Als Motor der J2-Generation verfügt der HC-SF502BK über den 14-Bit seriellen Absolutwertgeber mit 16.384 Positionen pro Umdrehung und behält die volle Kompatibilität mit der ursprünglichen Verstärkerfamilie MR-J2-500 sowie der späteren Plattform MR-J2S-500 bei. Diese Kompatibilität mit Verstärkern zweier Generationen ist einer der praktisch nützlichsten Aspekte der HC-SF-Serie — Maschinen, die Hardware der ersten Generation MR-J2 verwenden, können diesen Motor ohne Verstärkerwechsel übernehmen, was ihn zum sauberen Beschaffungsziel für eine große installierte Basis von J2-Ära-Werkzeugmaschinen macht.

Technische Spezifikationen

5kW, 23,9 Nm: Wo dieser Motor spezifiziert wird

Fünf Kilowatt bei 2.000 U/min liegen in einem anspruchsvollen Bereich der Servomotorkapazität — über den Mittelachsen, die 2kW- und 3,5kW-Motoren bewältigen, unter der größten Standardkapazität von 7kW. Der HC-SF502BK ist der Motor, der spezifiziert wird, wenn ein 3,5kW-Antrieb unter Produktionsbedingungen seine Drehmomentgrenze erreicht und eine 7kW-Einheit überdimensioniert und schwer zu rechtfertigen wäre in Bezug auf Platzbedarf und Stromversorgungskapazität.

Die Dauerleistung von 23,9 Nm ist das, was der Motor innerhalb seiner thermischen Grenzen unbegrenzt aufrechterhalten kann. Schwere VMC-Tischvorschübe, die große Werkstücke mit anhaltenden Schnittvorschubraten bewegen, HMC-Paletten-Schiebeantriebe, die wiederholt unter Belastung der Palette zyklieren, große Rundtischachsen, die durch Mehrseitenbearbeitungsprogramme konturieren — dies sind die Betriebsbedingungen, bei denen die Dauerleistung bestimmt, ob der Motor innerhalb seines thermischen Budgets läuft oder sich über eine Produktionsschicht der Überlastung nähert.

Die Spitzenleistung von 71,6 Nm — dreimal die Dauerleistung — ist die Ressource des Verstärkers für die Beschleunigung. Das Bewegen einer großen, hochträgheitsbehafteten Last aus dem Stillstand in die Eilganggeschwindigkeit erfordert einen Drehmomentimpuls, der erheblich über dem Dauerwert liegt. Die Spitzenleistung definiert die Obergrenze dieses Impulses; das Einschaltdauerverhältnis bestimmt, wie oft der Motor ihn nutzen kann, ohne seine thermischen Grenzen zu erreichen. Eine gut abgestimmte Achsanwendung nutzt die Spitzenleistung während der Beschleunigungsphasen und kehrt während des Schneid- oder Transferteils jedes Zyklus weit innerhalb der Dauerleistung zurück.

Der Leistungsbedarf von 7,5 kVA bestimmt das Design der Stromversorgung, die Schaltschrankverdrahtung und die Handhabung von Regenerativenergie. Bei einem Nennstrom von 25A müssen Kabeldimensionierung, Sicherung und Schützenauswahl für dieses Stromniveau geeignet sein. Regeneration von abbremsenden hochträgheitsbehafteten Lasten — eine beladene Palette, die mit hoher Schiebegeschwindigkeit abbremst, eine schwere Z-Spindel, die aus dem Eilgang stoppt — gibt Energie an den DC-Bus des Verstärkers zurück. Der MR-J2- oder MR-J2S-500-Verstärker handhabt dies, aber die Kapazität des Bremswiderstands sollte für Achsen mit häufigen Hochenergie-Abbremsereignissen überprüft werden.

Keilwelle bei 5kW: Konstruktion der Verbindung

23,9 Newtonmeter bei Dauerleistung sind eine erhebliche Last für eine Wellen-zu-Naben-Kupplungsschnittstelle, die über Jahre im Produktionsbetrieb zuverlässig funktionieren muss. 71,6 Newtonmeter Spitzenleistung sind das tatsächliche Konstruktionsziel: Dies ist das, was die Kupplung ohne Schlupf unter den schlimmsten Betriebsbedingungen, denen die Achse ausgesetzt sein wird, übertragen muss — eine maximale Beschleunigungsfahrt, gefolgt von einer scharfen Umkehrung, eine schnelle Abbremsung aus voller Eilganggeschwindigkeit oder eine plötzliche Laststoß von einem unterbrochenen Schnitt.

Auf einer einfachen geraden Welle bei dieser Kapazität muss die Reibschlusskupplungsnabe mit erheblicher Klemmkraft dimensioniert und installiert werden, um keinen Schlupf bei 71,6 Nm zu gewährleisten. Die Marge ist machbar, aber nicht großzügig, und sie hängt von konsistentem Installationsdrehmoment, sauberen Wellenoberflächen und einer Nabenbohrungstoleranz ab, die die spezifizierte Presspassung erreicht. Jede Abweichung — eine leicht übergroße Bohrung, eine kontaminierte Wellenoberfläche, unterdrehmomentierte Befestigungselemente — verringert die Marge, und bei einer 5kW-Achse mit schwerer Last bedeutet ein Schlupfereignis Positionsverlust an einem bedeutenden Maschinenteil.

Die Keilnut am HC-SF502BK eliminiert diese Abhängigkeit. Der Drehmomentweg verläuft durch die Scherquerschnittsfläche des Keils, nicht durch Oberflächenreibung. Unter den zyklischen, umkehrenden und Stoßbelastungen, die den Betrieb von Produktionswerkzeugmaschinen kennzeichnen, entwickelt eine richtig sitzende Keilverbindung keinen Mikroschlupf. Die Klemmung der Kupplung trägt weiterhin zur axialen Rückhaltung und Gesamtsteifigkeit der Verbindung bei, aber die Drehmomentübertragung wird mechanisch durch den Keil gewährleistet.

Die Keilnut dient Designs auf der angetriebenen Seite, die sie ausdrücklich benötigen. Getriebenaben an Schneckengetriebe-Drehtischen, Zahnriemenscheiben an großen Kugelgewindespindelachsen, Kettenradantriebe an Palettentransfersystemen und Präzisionskupplungsnaben an direkt gekoppelten Mechanismen — all diese erfordern entweder eine keilgezogene Welle oder werden besser von ihr bedient. Wenn die Nabe auf der angetriebenen Seite eine Keilnut aufweist, benötigt die Motorwelle ebenfalls eine, und der HC-SF502BK ist die Spezifikation.

Installationshinweis: Verwenden Sie das Gewindeloch am Wellenende, um die Kupplungsnabe axial auf die Welle zu ziehen, indem Sie einen Ziehbolzen und eine Unterlegscheibe verwenden, anstatt sie durch Pressen oder Schlagen aufzusetzen. Bei dieser Rahmengröße übertragen axiale Stöße während der Installation über die Welle auf die Encoder-Scheibe und die Lagerbaugruppe am Heck des Motors. Der daraus resultierende Schaden verursacht möglicherweise keinen sofortigen Fehler — er tritt oft Wochen oder Monate später als intermittierende Encoder-Fehler auf, die extrem schwer auf die Installation zurückzuführen sind. Die Methode mit dem Ziehbolzen dauert dreißig Sekunden länger als ein Hammer. Sie ist immer die Zeit wert.

Elektromagnetbremse: Ausfallsichere Haltekraft bei 5kW

Die federbelastete Bremse am HC-SF502BK ist ein ausfallsicheres Bauteil. Die Feder greift, wenn 24V DC entfernt werden — die Welle wird mechanisch geklemmt, unabhängig vom Verstärkerzustand, der Steuerspannung oder irgendeiner Softwarebedingung. Dieses Merkmal macht sie wirklich ausfallsicher und nicht nur elektrisch gehalten: Der Standardzustand ist verriegelt.

Bei 5kW skalieren die Lastfolgen einer ungebremsten Achse, die die Servosteuerung verliert, entsprechend. Ein 5kW-Servomotor, der eine große VMC-Z-Spindel antreibt, trägt das volle Gewicht des Spindelkopfs der Maschine — potenziell mehrere hundert Kilogramm Stahl, positioniert über dem Werkstück und der Vorrichtung. Wenn der Verstärker auslöst, fällt der Servostrom in Millisekunden auf Null. Bei einem gebremsten Motor greift die Feder und die Spindel hält. Bei einem ungebremsten Motor folgt die Spindel der Schwerkraft, bis die dynamische Bremsfunktion des Verstärkers oder die mechanische Reibung sie zum Stillstand bringt — und die Strecke, die sie zurücklegt, bevor sie stoppt, ist nicht unerheblich.

Die Bremse ist auch bei geplanten Maschinenabschaltungen relevant. Moderne CNC-Maschinen führen pro Schicht viele mehr geplante Stopps durch als Notfälle — Werkzeugwechsel, Programmpausen, Schichtende-Abschaltungen. Bei jedem dieser Stopps wird die Z-Achse auf einer bekannten Höhe geparkt. Die Bremse hält sie dort ohne Servostrom, ohne Verstärkerleistung zu verbrauchen und ohne Risiko, dass die Spindel abdriftet, wenn die Servoschleife entspannt oder ein Verstärkerfehler während des Stopps auftritt.

Drei Installationsanforderungen, die speziell für diese Kapazitätsstufe gelten:

Verwenden Sie den MBR (Elektromagnetbremse-Verriegelungs-) Ausgang des MR-J2- oder MR-J2S-Verstärkers, um das Bremsrelais zu steuern. Das MBR-Signal steuert das Anlegen der Bremse so, dass es erst erfolgt, nachdem der Verstärker den Motor bis zum vollständigen Stillstand abgebremst hat. Bei 5kW erzeugt das Anlegen der Feder an eine rotierende Welle eine erhebliche Stoßbelastung — die Art, die Bremsreibflächen schnell beschädigt und die Lebensdauer der Bremse in schweren Fällen von Jahren auf Wochen verkürzt.

Installieren Sie einen Überspannungsableiter direkt über den Bremsspulenanschlüssen. Die Spule ist eine induktive Last; das Abschalten von 24V DC ohne Unterdrückung erzeugt einen Spannungsspitze, die den Relaisausgang oder andere Komponenten im Bremskreis beschädigen kann. Der Ableiter muss an der Spule und nicht am Relais angebracht werden — die Entfernung entlang des Kabels verringert seine Wirksamkeit.

Für vertikale Achsen legt die veröffentlichte Anleitung von Mitsubishi das empfohlene maximale statische unausgeglichene Drehmoment auf 70% oder weniger des Nennmoments des Motors fest — etwa 16,7 Nm an der Motorwelle für den HC-SF502BK. Achsen mit höherem Schwerkraft-Ungleichgewicht sollten zusätzliche Ausgleichsgewichte wie einen pneumatischen Ausgleichszylinder enthalten, anstatt sich allein auf das Servodrehmoment und die Bremse zu verlassen.

J2-Generation Encoder und Verstärkerkompatibilität

Der HC-SF502BK verwendet den 14-Bit seriellen Absolutwertgeber mit 16.384 ppr der ursprünglichen J2-Plattform. Das serielle Absolutwert-Design überträgt bei jedem Abtastintervall ein digitales Positionswort an den Verstärker und behält einen mehrgängigen Absolutwertzähler über die Stromabschaltung mittels Batteriesicherung. Kein inkrementelles Zählen, kein Referenzrücklauf erforderlich und keine Positionsunsicherheit nach Stromereignissen — solange die Batterie in Ordnung ist.

Die A6BAT Lithiumbatterie befindet sich im Servo-Verstärker, nicht im Motorgehäuse. Sie wird als Teil der geplanten Wartung am Verstärker ausgetauscht, unabhängig von Arbeiten am Motor. Der Batteriealarm des Verstärkers wird ausgelöst, wenn die Zellenspannung unter den sicheren Schwellenwert fällt; der Austausch der A6BAT vor vollständiger Entladung bewahrt die Absolutpositionsdaten. Eine entladene Batterie bedeutet, dass der Absolutwertzähler zurückgesetzt wird und die Maschine einen Referenzrücklaufzyklus benötigt, bevor die Produktion wieder aufgenommen wird.

Verstärkerkompatibilität ist die praktische Stärke der J2-Generation für Maschinen, die derzeit im Einsatz sind. Der 14-Bit J2-Encoder ist von beiden Generationen von Mitsubishi 500er-Klasse-Servo-Verstärkern lesbar:

• MR-J2-500A / MR-J2-500B — Ursprüngliche J2-Generation Verstärker. Volle Kompatibilität, keine Einschränkungen.
• MR-J2S-500A / MR-J2S-500B / MR-J2S-500CP — J2-Super-Verstärker, voll abwärtskompatibel mit dem J2-Encoder.

Der spätere HC-SFS502BK mit 17-Bit-Encoder läuft ausschließlich auf MR-J2S-500-Verstärkern. Für die große installierte Basis von Maschinen, die ursprüngliche MR-J2-500-Hardware verwenden, ist der HC-SF502BK der einzig richtige Motor für einen 1:1-Austausch — der HC-SFS502BK führt einen Fehler wegen Encoder-Fehlers aus, ohne ein Verstärker-Upgrade.

HC-SF502BK vs HC-SFS502BK: Die Ersatzentscheidung

Die Ausgangsleistung ist identisch. Die Montage ist identisch. Die Encoder-Generation und die daraus resultierende Verstärkeranforderung sind die einzigen operativen Unterschiede. Überprüfen Sie das Verstärkermodell vor der Beschaffung: MR-J2-500 (ohne S) bedeutet HC-SF502BK; MR-J2S-500 bedeutet, dass beide Motoren funktionieren, wobei der HC-SFS502BK eine höhere Encoder-Auflösung bietet, wo die Anwendung sie nutzen kann.

HC-SF 2000 U/min Bereich — Wo 5kW liegt

Der HC-SF502BK teilt sich den 176 × 176 mm Flansch mit jedem Motor von 2kW bis 7kW im HC-SF 2000 U/min Bereich. Suffixkombinationen folgen einem konsistenten Muster über die gesamte Familie: kein Suffix = gerade Welle, keine Bremse; B = gerade Welle mit Bremse; K = Keilwelle, keine Bremse; BK = Keilwelle mit Bremse. Der HC-SF502BK ist die Variante mit Keilwelle und Bremse bei 5kW.

Typische Anwendungen

VMC Z-Achse an großen vertikalen Bearbeitungszentren. Die Z-Spindel, die einen Spindelkopfs in voller Größe trägt, ist die Anwendung, die die BK-Suffix-Spezifikation fast automatisch macht. Die Spindel ist schwerkraftbelastet; der Motor benötigt eine mechanische Haltekraft, wenn der Servo ausgeschaltet ist; und die Kupplungsschnittstelle zur Kugelgewindespindel ist typischerweise eine starre Kupplung mit einer keilgenuteten Bohrung, die eine keilgezogene Motorwelle erfordert. Der HC-SF502BK deckt alle drei Anforderungen sauber ab.

HMC W-Achse und Tiefbohrspindelantriebe. Die W-Achse von Horizontalbearbeitungszentren und Spindelverlängerungsachsen bewegen schwere Spindel- und Werkzeugbaugruppen. Bei 5kW mit 23,9 Nm Dauerleistung bewältigt der HC-SF502BK die anhaltende Vorschubkraft von Bohrungen mit großem Durchmesser, und die Bremse hält die Spindel während Werkzeugwechseln und Maschinenstopps in Position.

Große Rundtisch-Indexantriebe. Rundtisch-Indexachsen an Bearbeitungszentren und Transferlinien verwenden getriebene Servo-Eingänge, bei denen die motorseitige Getriebenabe auf die Welle gekeilt ist. Die Indexposition muss mechanisch zwischen den Schnitten gehalten werden — die Bremse sorgt für diese Haltekraft an jeder Station — und der Absolutwertgeber bestätigt die exakte Winkelposition bei jedem Neustart ohne Referenzrücklaufzyklus.

Paletten-Schiebe- und Transfersysteme an HMCs. Palettenwechsler an mittleren bis großen Horizontalbearbeitungszentren transportieren Paletten mit mehreren hundert Kilogramm Gewicht. Die wiederholte Start-Stopp-Belastung unter Lastbedingungen passt zur Dauerleistung des HC-SF502BK, die Keilwelle nimmt das positive Kupplungsdesign auf, das typisch für Paletten-Schiebevorrichtungen ist, und die Bremse sichert die Palette an jeder Station gegen jegliche Bewegung während des Klemmens und der Bearbeitung.

Servo-gesteuerte Pressvorschub- und Materialhandhabungsachsen. Spulenvorschub-Servos an mechanischen Pressen und servo-gesteuerte Materialhandhabungsachsen mit vertikalen oder geneigten Bewegungskomponenten kombinieren den Bedarf an erheblichem Drehmoment, positiver Wellenkupplung und zuverlässiger mechanischer Haltekraft zwischen den Vorschubhüben. Der HC-SF502BK erfüllt alle drei Anforderungen in einem J2-kompatiblen Paket, das die Verstärkerhardware der Originalmaschine erfordert.

Neu in OVP, werkseitig versiegelt

Werkseitig versiegelt bedeutet Original-Mitsubishi-Verpackung — Außenkarton intakt, innere Schaumstoffeinlage ungestört, alle Schutzabdeckungen vorhanden. Die Wellenkeilnut und der Keilschlitz sind durch die Wellenendkappe geschützt; Encoder- und Stromanschlussports bleiben abgedeckt; die IP65-Öldichtung ist im Herstellungszustand. Keine vorherige Installation, keine thermische Geschichte, kein mechanischer Verschleiß.

Für eine Produktionsmaschine, die auf diesen Motor wartet, entfällt bei lagerhaltiger Neuware in OVP die Reparaturdurchlaufzeit aus dem Wiederherstellungspfad vollständig. Für geplante Wartungsersatzteile — insbesondere bei Mehrfachmaschinenbetrieben, bei denen diese Kapazität und Konfiguration auf mehreren Achsen vorkommt — bietet werkseitig versiegelte Ware Einheiten mit bekanntem Zustand, die direkt in Betrieb genommen werden können.

Bei dem für diese Rahmengröße mit Bremse typischen Gewicht wird der HC-SF502BK in robuster Verpackung versandt, die seinem Gewicht entspricht. Bei Lagerung unter stabilen Temperatur- und niedrigen Feuchtigkeitsbedingungen, fern von Vibrationen, behält werkseitig versiegelte Ware über mehrere Jahre ihre volle Spezifikation. Nach fünf Jahren wird eine langsame Wellendrehung als Teil der Inspektion vor der Inbetriebnahme das Lagerfett vor dem ersten Einschalten neu verteilen.

Häufig gestellte Fragen

F1: Welche Verstärker sind mit dem HC-SF502BK kompatibel?

Der HC-SF502BK ist mit J2-Generation und J2-Super (J2S) Verstärkern der 500er Klasse kompatibel. Bestätigte kompatible Modelle sind MR-J2-500A und MR-J2-500B (ursprüngliche J2-Generation) und MR-J2S-500A, MR-J2S-500B und MR-J2S-500CP (J2-Super-Generation). Der 14-Bit J2-Encoder ist von beiden Verstärkerplattformen vollständig lesbar. Der HC-SF502BK ist nicht mit MR-J3- oder MR-J4-Verstärkern kompatibel.

F2: Was ist der Unterschied zwischen dem HC-SF502BK und dem HC-SFS502BK?

Beide Motoren liefern 23,9 Nm Dauerleistung und 71,6 Nm Spitzenleistung auf einem 176 × 176 mm Flansch mit Keilwelle und Elektromagnetbremse — physisch austauschbar an der Montage. Der Unterschied liegt im Encoder: Der HC-SF502BK verwendet einen 14-Bit Encoder (16.384 ppr) und funktioniert mit MR-J2 und MR-J2S Verstärkern. Der HC-SFS502BK verwendet einen 17-Bit Encoder (131.072 ppr) und benötigt nur MR-J2S Verstärker. Wenn die Maschine derzeit MR-J2-500 Verstärker verwendet, ist der HC-SF502BK die einzig richtige Beschaffungsoption. Wenn MR-J2S-500 Verstärker installiert sind, ist jeder Motor kompatibel.

F3: Wie funktioniert die Elektromagnetbremse und wie ist die richtige Verkabelungspraxis?

Die Bremse ist federbelastet und ausfallsicher: 24V DC halten die Bremsscheibe frei und ermöglichen eine freie Wellendrehung. Entfernen Sie die 24V und die Feder klemmt die Welle sofort. Es ist nur ein Haltevorrichtung — sie darf erst greifen, nachdem der Verstärker den Motor gestoppt hat. Verwenden Sie immer den MBR (Bremse-Verriegelungs-) Ausgang des MR-J2- oder MR-J2S-Verstärkers, um das Bremsrelais zu steuern und das Anlegen der Bremse so zu timen, dass es nach Abschluss der Motorabbremsung erfolgt. Installieren Sie einen Überspannungsableiter über den Bremsspulenanschlüssen, um sich vor induktiven Spannungsspitzen beim Ausschalten zu schützen.

F4: Wo befindet sich die Absolutwertgeber-Batterie und wann sollte sie ausgetauscht werden?

Die Mitsubishi A6BAT Lithiumbatterie, die den 14-Bit Absolutwertgeber sichert, ist im Servo-Verstärker installiert — nicht im Motor. Sie speichert den mehrgängigen Absolutwert-Positionszähler bei jeder Stromunterbrechung, wodurch Homing-Zyklen beim Neustart entfallen. Tauschen Sie die A6BAT aus, wenn der Verstärker seine Niedrigspannungs-Warnmeldung anzeigt. Warten Sie nicht auf die vollständige Entladung: Eine vollständig entladene A6BAT führt zum Zurücksetzen des Absolutwert-Zählers und erfordert einen Referenzrücklaufzyklus, bevor die Maschine die Produktion wieder aufnehmen kann.

F5: Was ist das richtige Verfahren zum Anbringen einer Kupplungsnabe an der Keilwelle?

Verwenden Sie das Gewindeloch am Wellenende, um die Nabe axial auf die Welle zu ziehen — ein Ziehbolzen, eine Unterlegscheibe und eine Mutter gegen die Nabenfläche üben eine axiale Kraft aus, die die Nabe sauber und ohne Schlag aufsetzt. Hämmern oder pressen Sie die Nabe nicht auf die Welle. Bei dieser Motorrahmengröße übertragen Stoßbelastungen während der Nabenmontage über die Welle auf die Encoder-Baugruppe am Heck des Motors, was zu Schäden führt, die möglicherweise keinen sofortigen Fehler verursachen, aber unter Vibration zu intermittierenden Encoder-Fehlern führen können. Die Methode mit dem Ziehbolzen dauert etwas länger, schützt aber den Encoder zuverlässig.
