Mitsubishi HC-SFS502BK (HCSFS502BK) — 5kW AC-Servomotor, Keilwelle + Bremse, MELSERVO-J2S Serie

Produktidentifikation

Teilenummer: HC-SFS502BK

Auch gesucht als: HCSFS502BK, HC-SFS-502BK

Serie: Mitsubishi MELSERVO HC-SFS (J2-Super Generation)

Motortyp: AC-Bürstenloser Servomotor — Keilwelle mit Elektromagnetbremse, 2000 U/min

Zustand: Neu in OVP, werkseitig versiegelt

Gebaut für Achsen, die nicht verrutschen oder driften dürfen

Zwei Anforderungen definieren den HC-SFS502BK präzise: ein angetriebener Mechanismus, der eine positive Keil- und Naben-Drehmomentverbindung benötigt, und ein Achsendesign, das eine ausfallsichere mechanische Halterung erfordert, wenn die Servostromversorgung unterbrochen wird. Mit 5 kW, 23,9 Nm Dauerleistung und 71,6 Nm Spitzenleistung liegt dieser Motor in einem Kapazitätsbereich, in dem beide Anforderungen ein echtes technisches Gewicht haben — wo eine rutschende Kupplung keine behebliche Störung, sondern ein produktionsstörender Fehler ist und wo eine Achse ohne Bremse, die die Servosteuerung unter Last verliert, ein echtes Sicherheitsrisiko darstellt.

Die Keilwelle und die federbelastete Elektromagnetbremse sind unabhängige Lösungen für unabhängige Probleme. Die Keilnut adressiert die Drehmomentübertragungsschnittstelle: Sie bietet eine direkte, reibungsunabhängige mechanische Verbindung zwischen der Motorwelle und der angetriebenen Komponente, immun gegen das Mikrorutschen, das sich bei reinen Reibungsklemmverbindungen unter den zyklischen, umkehrenden Lasten des Produktionsbetriebs von Servoachsen entwickeln kann. Die Bremse adressiert, was passiert, wenn der Servo absichtlich oder unerwartet stromlos geschaltet wird: Die Feder greift sofort, die Welle wird mechanisch gehalten und die Achse bewegt sich nicht, unabhängig davon, was im Steuerungssystem passiert.

Auf der MELSERVO-J2S-Plattform ergänzt der HC-SFS502BK die mechanische Spezifikation um die volle J2-Super-Fähigkeit: einen 17-Bit seriellen Absolutwertgeber mit 131.072 Positionen pro Umdrehung, Kompatibilität mit MR-J2S-500-Verstärkern und die Hochbandbreiten-Regelkreis-Leistung, die die verbesserte Prozessorarchitektur der J2-Super-Generation ermöglicht. Neu in OVP, werkseitig versiegelt, auf Lager.

Technische Spezifikationen

Die Keilwelle: Positive Drehmomentübertragung bei 5kW

Bei 23,9 Nm Dauerleistung und 71,6 Nm Spitzenleistung sind die mechanischen Anforderungen an die Wellen-Naben-Schnittstelle nicht trivial. Der Spitzenwert ist die Auslegungslast — 71,6 Nm müssen von der Kupplung ohne Relativbewegung zwischen Welle und Nabe unter den ungünstigsten Betriebsbedingungen der Achse übertragen werden. Bei einer Servoachse ist diese Bedingung typischerweise eine Beschleunigung mit maximaler Rate, gefolgt von einer scharfen Umkehrung, oder eine schnelle Verzögerung von voller Eilganggeschwindigkeit bis zum abrupten Stillstand. Beides ist im CNC-Werkzeugmaschinenbetrieb nicht ungewöhnlich; beides geschieht wiederholt während einer Produktionsschicht.

Auf einer glatten, geraden Welle überträgt die Nabe das Drehmoment durch Reibung. Die Klemmkraft zwischen Nabenbohrung und Wellenaußendurchmesser muss ausreichen, um ein Rutschen bei 71,6 Nm zu verhindern, und diese Kraft hängt von der Nabenbohrungs-Toleranz, der Oberflächengüte der Welle, dem Anzugsdrehmoment der Befestigungsschrauben und dem Fehlen von Verunreinigungen an der Schnittstelle ab. Jeder dieser Faktoren kann in einer Produktionsumgebung mit der Zeit nachlassen. Eine grenzwertige Klemmung, die das erste Dienstjahr ohne Zwischenfälle bewältigt, kann im zweiten Jahr Mikrorutschen entwickeln, nachdem Vibrationen die Wellenoberfläche leicht verändert haben oder die Vorspannung der Befestigungsschrauben nachgelassen hat.

Die Keilnut ändert den grundlegenden Mechanismus. Das Drehmoment fließt durch die Scherfläche des Keils — ein direkter mechanischer Weg, der sich nicht mit Änderungen der Oberflächenbeschaffenheit verschlechtert, bei Vibrationen nicht nachlässt und nicht von der Qualität einer Reibungskupplung abhängt. Unter den umkehrenden und stoßartigen Lasten des Servoachsenbetriebs ist eine richtig sitzende Keilverbindung über eine lange Lebensdauer inhärent zuverlässiger als eine Reibungsklemmverbindung auf derselben Kapazitätsebene.

Wo Keilnuten bei 5kW im Wesentlichen obligatorisch sind:

Eingänge von Schneckengetriebe-Drehtischen, bei denen die Motorseite des Getriebenabens eine Keilbohrung hat und die Motorwelle passen muss. Zahnriemenscheiben an großen Kugelgewindespindelachsen, bei denen wiederholte Riemenspannungswechsel eine reibungsgeklemmte Riemenscheibennabe drehen würden. Kettenradantriebe an Palettenfördersystemen, bei denen die Stoßlasten der Ketteneinrastung zyklisch und richtungsasymmetrisch sind. Mechanische Kupplungsantriebsschnittstellen, bei denen eine positive Winkelregistrierung zwischen Welle und angetriebener Komponente Teil des Funktionsprinzips des Mechanismus ist.

Installation:Setzen Sie die Kupplungsnabe mit dem Gewindeloch am Wellenende und einem Ziehbolzen ein — niemals durch Schlag. Bei der Masse und dem Wellenquerschnitt dieses Motors überträgt jeder axiale Schlag während der Nabeninstallation direkt auf die Encoder-Scheibe am Heck des Motors. Der daraus resultierende Schaden verursacht selten einen sofortigen Fehler; er führt oft zu intermittierenden Encoder-Alarmen Monate nach der Installation, unter Vibration, ohne offensichtlichen Zusammenhang mit dem ursprünglichen Installationsereignis.

Die Elektromagnetbremse: Ausfallsichere Halterung in dieser Größenordnung

Federbelastete Bremsen werden mit zunehmender Motorleistung wichtiger, da die Tragfähigkeit proportional steigt. Bei 5 kW, die eine große VMC-Z-Spalte, einen beladenen Paletten-Shuttle oder einen schweren Drehtischmechanismus antreiben, stellt die im Ruhezustand gespeicherte Energie der Achse — potenzielle Gravitationsenergie oder mechanische Vorspannung — eine reale Gefahr dar, wenn sich die Achse unerwartet bewegt, wenn der Servostrom auf Null fällt.

Die Bremse des HC-SFS502BK ist mechanisch einfach aufgebaut: Eine Feder hält die Reibscheibe gegen die Bremsplatte, wenn 24V DC nicht anliegen, und die Spule hält sie frei, wenn 24V anliegen. Die Feder greift beim Stromentzug, unabhängig davon, ob der Entzug geplant, ungeplant, allmählich oder sofortig ist. Es gibt keine Steuerlogik im Bremsmechanismus selbst. Kein Softwarebefehl ist erforderlich, um sie zu aktivieren. Kein Signalweg zwischen Steuerung und Bremse kann so ausfallen, dass die Aktivierung verhindert wird. Der Standardzustand der Bremse — wenn kein Strom anliegt — ist immer verriegelt.

Bei 5 kW und den damit verbundenen Lastmassen von Achsen dieser Kapazität ist diese Standardverriegelungsfunktion von erheblicher Bedeutung. Ein 5-kW-Z-Spaltenantrieb, der die Servosteuerung verliert und keine Bremse hat, folgt der Schwerkraft, bis die Reibung ihn stoppt. Die zurückgelegte Strecke ist nicht unerheblich, und das Werkstück, das Werkzeug und die Vorrichtung unter der Spalte befinden sich auf diesem Weg. Dieselbe Spalte mit dem montierten HC-SFS502BK hält im Moment, in dem die 24V DC entfernt werden — konstruktionsbedingt während einer Abschaltsequenz, durch Relaisabfall bei Not-Aus oder automatisch bei Stromausfall.

Drei Installationsanforderungen auf dieser Kapazitätsebene:

Verwenden Sie immer den MBR (Elektromagnetbremse-Verriegelungs-) Ausgang des MR-J2S-Verstärkers, um das Bremsrelais zu steuern. Das MBR-Signal steuert die Bremsaktivierung so, dass sie erfolgt, nachdem der Verstärker bestätigt hat, dass der Motor bis zum Stillstand abgebremst wurde. Das Anlegen der Feder an eine rotierende 5-kW-Motorwelle erzeugt einen erheblichen mechanischen Stoß, der die Bremsreibflächen beschädigt und die erwartete Lebensdauer der Bremse von Jahren auf einen Bruchteil davon reduziert, in extremen Fällen.

Montieren Sie einen Überspannungsableiter direkt über den Bremsspulenanschlüssen — nicht am Relais, nicht mittig im Kabel, sondern an der Spule. Der induktive Spannungsstoß, der beim Abschalten von 24V DC einer ungepufferten Spule dieser Leistung erzeugt wird, reicht aus, um Relaiskontakte und digitale Ausgangsschaltungen zu beschädigen. Der Ableiter muss sich zur Wirksamkeit nahe an der Spule befinden.

Für vertikale und schwerkraftbelastete Achsen legt die dokumentierte Anleitung von Mitsubishi das empfohlene maximale statische Unwuchtmoment bei oder unter 70 % des kontinuierlichen Nennmoments des Motors fest — etwa 16,7 Nm für diesen Motor. Achsenkonstruktionen mit höherem statischem Unwuchtmoment durch Schwerkraft an der Motorwelle sollten eine mechanische Gegenbalance verwenden, um das Servo- und Bremssystem zu ergänzen, anstatt sich allein auf sie zu verlassen.

17-Bit Encoder: J2-Super-Auflösung in einem 5kW-Paket

Der Übergang vom HC-SF502BK (J2-Generation, 14-Bit, 16.384 ppr) zum HC-SFS502BK (J2S-Generation, 17-Bit, 131.072 ppr) ist eine achtfache Erhöhung der Encoder-Auflösung bei ansonsten identischer Hardware. Bei 5 kW und 2.000 U/min sind die Auswirkungen praktisch und nicht theoretisch.

Die Genauigkeit der Geschwindigkeitsabschätzung verbessert sich proportional zur Auflösung. Der MR-J2S-Verstärker leitet die Geschwindigkeit aus aufeinanderfolgenden Encoder-Positionsproben in einem festen Abtastintervall ab. Mit 131.072 verfügbaren Positionen pro Umdrehung ist jeder Schritt zwischen den Abtastungen achtmal feiner als bei 16.384 ppr, und das Geschwindigkeitssignal, das die Geschwindigkeitsregelschleife erhält, ist entsprechend sauberer. Ein saubereres Geschwindigkeitssignal unterstützt eine höhere Proportionalverstärkung in der Geschwindigkeitsregelschleife ohne Instabilität, und höhere Verstärkung bedeutet schnellere Unterdrückung von Störungen — Schnittkräfte, Laständerungen und Getriebespiel-Effekte, die die Achsgeschwindigkeit von ihrem Sollprofil abweichen lassen.

Auch die Leistung bei niedrigen Geschwindigkeiten verbessert sich. Bei Achsen, die langsame Vorschubgeschwindigkeiten fahren — Konturierungsoperationen, Feinstbearbeitung, Gewindeschneiden — beeinflusst die Auflösung des Encoders direkt, wie gleichmäßig die Geschwindigkeitsregelschleife die Geschwindigkeit regeln kann. Gröbere Positionsinkremente bei niedriger Geschwindigkeit erzeugen Geschwindigkeitswelligkeit, die sich in der bearbeiteten Oberfläche als periodisches Muster zeigt. Der 17-Bit-Encoder reduziert diese Welligkeit erheblich, ein Effekt, der sich bei Präzisions-Langsamvorschuboperationen auf dieser Kapazitätsebene deutlich in der Oberflächengüte zeigt.

Die absolute Funktion behält ihren Wert unabhängig von der Encoder-Auflösung. Die A6BAT Lithiumbatterie im MR-J2S-Verstärker hält den mehrgängigen Absolutwert-Positionszähler unbegrenzt über alle Stromunterbrechungen hinweg aufrecht. Jeder Neustart — nach einer geplanten Abschaltung, einer Not-Aus-Wiederherstellung oder einer Alarmrücksetzung — bringt die Achse in die exakte absolute Position. Kein Referenzpunkt-Anfahren erforderlich, keine Produktionszeitverlust durch obligatorische Referenzfahrten.

Kompatible Verstärker

Der HC-SFS502BK benötigt einen Verstärker der Klasse MR-J2S-500. Drei Varianten decken die wichtigsten Systemarchitekturen ab:

MR-J2S-500A — Universelle Schnittstelle, akzeptiert analoge Geschwindigkeitsbefehle und Impulspaket-Positionsbefehle von CNC-Systemen und SPS. Unterstützt Positions-, Geschwindigkeits- und Drehmomentregelungsmodi. Einrichtung und Überwachung über MR Configurator über RS-232C.

MR-J2S-500B — SSCNET Glasfaser-Serienbus-Schnittstelle für Mitsubishi Motion Controller. Koordinierte Mehrachseninterpolation mit Trajektoriebefehlen, die über das Netzwerk von A-Serie oder Q-Serie Motion Controllern geliefert werden. Die Standardwahl für Maschinenkonstruktionen, bei denen alle Servoachsen unter koordinierter Bewegungssteuerung stehen.

MR-J2S-500CP — Integrierte Positionierfunktion mit gespeicherter Punktetabelle. Bis zu 31 Zielpositionen im Verstärker gespeichert, aktiviert durch E/A- oder CC-Link-Befehle. Geeignet für eigenständige Positionieranwendungen ohne dedizierten Motion Controller.

Alle drei Varianten unterstützen den 17-Bit-Encoder und sind für 25A Dauerstrom ausgelegt. Der HC-SFS502BK ist nicht kompatibel mit originalen MR-J2-500 Verstärkern — das J2S-Encoder-Protokoll ist für die Hardware der ersten J2-Generation nicht lesbar. Er ist auch nicht kompatibel mit MR-J3 oder MR-J4 Verstärkern. Für Maschinen, die originale MR-J2-500 Hardware verwenden, ist der HC-SF502BK (J2-Generation, 14-Bit-Encoder, gleiche mechanische Spezifikation) das richtige Ersatzteil.

HC-SFS502BK im HC-SFS 2000 U/min Bereich

Innerhalb der 502er Kapazitätsklasse decken vier Suffix-Varianten die gesamte Wellen- und Bremsenmatrix ab:

Alle vier teilen sich denselben 176 × 176 mm Flansch, 17-Bit Encoder, 23,9 Nm / 71,6 Nm Drehmomentwerte und die MR-J2S-500 Verstärkeranforderung. Der Wellentyp und das Vorhandensein der Bremse beeinflussen keine elektrische Spezifikation.

Typische Anwendungen

VMC Z-Achse an großen Vertikalbearbeitungszentren mit Zahnrad- oder Riemenkupplung. Die schwerkraftbelastete Spindelkopfachse ist die kanonische Anwendung für das BK-Suffix: mechanische Halterung bei ausgeschaltetem Servo ist nicht verhandelbar, und wo der Z-Achsen-Kugelgewindetrieb eine Zahnriemen- oder Zahnraduntersetzung zwischen Motor und Kugelgewindespindel-Eingangswelle verwendet, ist die Keilwelle des Motors die richtige Schnittstelle für die Antriebsriemenscheibe oder das Getriebenabe. Der HC-SFS502BK erfüllt beide Anforderungen in einem einzigen Paket.

HMC Paletten-Shuttle-Antriebe mit Keil-Kettenrad-Schnittstelle. Palettenwechsler an Horizontalbearbeitungszentren verwenden Ketten- oder Riemen-Shuttle-Antriebe, bei denen das Motor-Kettenrad oder die Riemenscheibe auf die Motorwelle gekeilt ist. Das Shuttle trägt eine beträchtliche Palettenmasse und muss an jeder Transferstation fest positioniert bleiben — Bremse während des Ein- und Ausrückens von Spann- und Entspannvorgängen, Keilwelle sorgt dafür, dass die Antriebskomponente durch wiederholte Hochdrehmoment-Shuttle-Zyklen mit der Motorwelle verriegelt bleibt.

Große Drehtisch- und Schwenktisch-Indexantriebe. 4. und 5. Achsen-Drehtischantriebe mit Schneckengetriebe oder Direktgetriebeuntersetzung zwischen Servomotor und Tisch spezifizieren typischerweise Motor-seitige Getriebenaben mit Keilnut. Die Achse muss während der Bearbeitungsvorgänge die Winkelposition mechanisch halten; die Bremse sorgt für diese Halterung, während die Schnittkräfte auf den Tisch wirken. Der Absolutwertgeber garantiert die Winkelpositioniergenauigkeit bei jedem Indexzyklus ohne Referenzrücklauf.

Servo-angetriebene vertikale Aktuatoren und Hubmechanismen. Industrielle vertikale Hubachsen — Werkstücklifte, Turm-Aufzugsysteme, Palettenheber — kombinieren den Bedarf an hohem Dauer-Drehmoment, ausfallsicherer Bremsenhaltung und einer positiven Wellenkupplungsschnittstelle genau mit der Spezifikation, die der HC-SFS502BK abdeckt. Die Motor-seitige Antriebsverbindung ist typischerweise eine Keilnabe an einem Getriebe oder einer Spindelantrieb, und die Bremse hält die Last in der Höhe bei allen Stromausfällen.

Transferstraßen-Stationsantriebe mit mechanischer Registrierung. Servo-Stationsantriebe von Transfermaschinen, die Keil-Kettenräder oder -zahnräder verwenden, um Werkstück-Spannvorrichtungen durch sequentielle Bearbeitungsvorgänge zu indizieren, benötigen sowohl die positive Wellenverbindung, die Drift der Registrierung über Tausende von Zyklen verhindert, als auch die Bremse, die jede Stationsposition während der Bearbeitungs-Verweilzeit hält. Die absolute Encoder-Positionsrückmeldung stellt sicher, dass der Stationsindex bei jedem Zyklus als korrekt bestätigt wird.

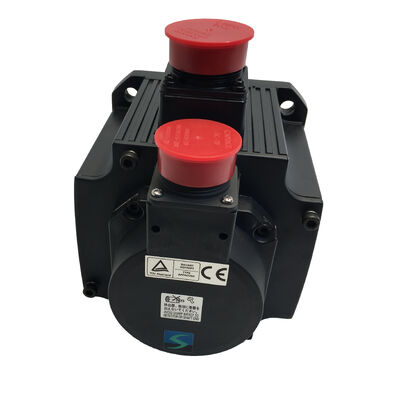

Neu in OVP, werkseitig versiegelt

Werkseitig versiegelt bedeutet Original-Mitsubishi-Verpackung mit allen Schutzabdeckungen — Wellenendkappe schützt die Keilnut und Keilnuten, Encoder- und Stromanschlussports abgedeckt, Wellendichtring intakt und innere Schaumstoffverpackung ungestört. Der Motor und die integrierte Bremsbaugruppe wurden nie mit Strom versorgt oder installiert. Keine thermische Vorgeschichte, kein Lagerverschleiß, keine Bremsbelagzyklen durch vorherigen Service.

Für eine Maschine, die derzeit auf dieses Teil wartet, liefert eine sofort verfügbare Neuware in OVP eine Einheit in bekanntem Zustand ohne Reparaturdurchlaufzeit oder die Unsicherheiten, die mit überholten Komponenten einhergehen. Für geplante Ersatzteilbestände bei Betrieben, bei denen diese Kapazität und Konfiguration auf mehreren kritischen Achsen vorkommt, bieten werkseitig versiegelte Einheiten konsistent kommissionierbare Lagerbestände.

Bei dem für den 5-kW-Rahmen mit Bremsbaugruppe typischen Gewicht wird der HC-SFS502BK in einer seiner Masse entsprechenden Verpackung versendet. Bei Lagerung unter stabiler Temperatur, geringer Luftfeuchtigkeit und vibrationsfrei behält die werkseitig versiegelte Ware über mehrere Jahre hinweg die volle Spezifikation. Nach fünf Jahren hilft eine langsame Vorkommissionierungs-Wellenrotation als Teil der Installationsinspektion, das Lagerfett vor der Inbetriebnahme des Motors neu zu verteilen.

Häufig gestellte Fragen

F1: Welche Verstärker sind mit dem HC-SFS502BK kompatibel?

Der HC-SFS502BK benötigt einen Verstärker der Klasse MR-J2S-500 aus der MELSERVO-J2S-Plattform. Die drei Hauptvarianten sind der MR-J2S-500A (universeller Analog-/Impulsbefehl), MR-J2S-500B (SSCNET Glasfaserbus für Mitsubishi Motion Controller) und MR-J2S-500CP (integrierte Punktetabelle-Positionierung). Alle unterstützen den 17-Bit-Encoder und den 25A Nennstrom. Dieser Motor ist nicht kompatibel mit originalen MR-J2-500 Verstärkern oder mit MR-J3 / MR-J4 Verstärkern.

F2: Was ist der Unterschied zwischen dem HC-SFS502BK und dem HC-SF502BK?

Beide Motoren sind 5kW, 23,9 Nm, Keilwelle mit Elektromagnetbremse, auf einem 176 × 176 mm Flansch — mechanisch am Einbauort austauschbar. Der Unterschied liegt in der Encoder-Generation: Der HC-SF502BK verwendet einen 14-Bit-Encoder (16.384 ppr) und funktioniert mit MR-J2 und MR-J2S Verstärkern. Der HC-SFS502BK verwendet einen 17-Bit-Encoder (131.072 ppr) und benötigt nur MR-J2S Verstärker. Wenn die Maschine originale MR-J2-500 Hardware verwendet, beziehen Sie den HC-SF502BK. Wenn sie MR-J2S-500 verwendet, sind beide Motoren kompatibel.

F3: Wie sollte die Elektromagnetbremse korrekt verdrahtet und sequenziert werden?

Die Bremse ist federbelastet und ausfallsicher — 24V DC halten sie offen, Feder schließt sie bei Stromabschaltung. Sie ist ein Halteelement, keine Bremsbremse, und darf erst nach Stillstand des Motors greifen. Steuern Sie das Bremsrelais immer über den MBR (Bremse-Interlock) Ausgang des MR-J2S-Verstärkers, der die Bremsaktivierung steuert, nachdem der Verstärker bestätigt hat, dass der Motor bis zum Stillstand abgebremst wurde. Das Anlegen der Bremse an eine rotierende 5-kW-Welle verursacht schnellen Bremsverschleiß und mechanische Stoßbelastung. Montieren Sie außerdem einen Überspannungsableiter direkt über den Bremsspulenanschlüssen, um induktive Spannungsspitzen beim Abschalten zu unterdrücken.

F4: Sitzt die 17-Bit-Encoder-Batterie im Motor oder im Verstärker?

Die Batterie befindet sich im Servo-Verstärker, nicht im Motor. Die Mitsubishi A6BAT Lithiumzelle, die im MR-J2S-500 Verstärker installiert ist, hält den mehrgängigen Absolutwert-Positionszähler über Stromausfallperioden hinweg. Ersetzen Sie sie, wenn der Verstärker seinen Niedrigbatterie-Alarm anzeigt — vor vollständiger Entladung. Eine vollständig entladene A6BAT setzt den Absolutwert-Positionszähler zurück, was einen Referenzpunkt-Fahrzyklus erfordert, bevor die Produktion fortgesetzt werden kann. Der Motor selbst benötigt keine Batterie und keine batterierelevanten Wartungsarbeiten.

F5: Wie wird eine Kupplungsnabe korrekt auf die Keilwelle montiert?

Verwenden Sie das Gewindeloch am Wellenende, um die Nabe mit einem Ziehbolzen, einer Unterlegscheibe und einer Mutter, die auf der Nabenfläche aufliegt, axial auf die Welle zu ziehen. Niemals die Nabe auf die Welle schlagen oder pressen. Bei dieser Motorrahmengröße übertragen Stoßbelastungen während der Nabenmontage über die Welle auf die Encoder-Baugruppe am Heck des Motors und verursachen Schäden, die normalerweise keinen sofortigen Fehler verursachen — sie treten später als intermittierende Encoder-Alarme unter Vibration auf, die schwer zu diagnostizieren sind. Die Ziehbolzenmethode ist unkompliziert, dauert etwas länger und verhindert diese Fehlerquelle vollständig.
