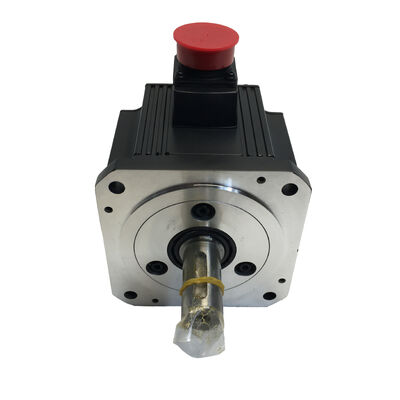

Mitsubishi HC-SFS103K Wechselstrom-Servomotor mit Schlüsselwelle

Zustand:Neu · Originalverpackung · Fabrikversiegelt

Teilnummer:HC-SFS103K

Reihe:HC-SFS. Kompatible Verstärker: MR-J2S / MR-J3 / MR-J4

Übersicht

Ein Kilowatt. 3000 U/min. Schlüsselschwelle, weil Reibung allein nicht immer ausreicht.

Der Mitsubishi HC-SFS103K ist ein 1,0 kW Wechselstrom-Servomotor, der mit einer Nenngeschwindigkeit von 3.000 U/min fährt und 3,18 N·m Dauerdrehmoment mit einem Spitzenwert von 9,55 N·m erzeugt.Es ist die höhere Geschwindigkeit Variante in der HC-SFS 1.0 kW-Bereich ?? gewählt, wenn für die Anwendung eine schnelle Achsenantwort und kurze Zykluszeiten anstelle eines maximalen Drehmoments bei niedrigen Drehzahlen erforderlich sind.

Die Schlüsselwelle ist das charakteristische Merkmal dieser Variante.Die K-Version ergänzt einen bearbeiteten Schlüsselschlüssel ein positives mechanisches Schloss, das die angetriebene Komponente bei Lastumkehrungen an der Welle befestigt hält, dauerhaftes Drehmoment, und die Art von Stoßbelastung, die allmählich eine einfache Bohrkopplung im Laufe der Zeit lockert.

Jede Einheit kommt brandneu, versiegelt in ihrem Original-Mitsubishi-Fabrikkarton, nicht installiert, nicht mit Strom versorgt, ohne Nachbearbeitung, ohne vorherigen Einsatz, ohne Ausnahmen.

Schlüsselmerkmale

Warum die Schlüsselwelle die Spezifikation ändert

Es ist ein kleines Detail mit bedeutenden Konsequenzen auf Maschinenebene.

Ein Geradenwellen-Servomotor überträgt das Drehmoment allein durch die Klemmkraft der Kupplung.Das funktioniert zuverlässig in vielen Anwendungen, vor allem bei Präzisionsservo-Kopplungen mitAber bestimmte Bedingungen setzen eine fortschreitende Belastung auf Reibungsverbindungen: wiederholte Lastumkehrungen, die die Kupplung hin und her bewegen,nachhaltig hohes Drehmoment in der Nähe des Nennwerts, Stoßbelastungen durch Indexmechanismen oder Pressen und Gürtel- oder Kettenantriebe, bei denen die Radialspannung der Wellenoberfläche eine Sekundärbelastung verleiht.

In jedem dieser Umgebungen ist die Schlüsselwelle die langlebigere Lösung.nicht durch SpannungsreibungEs gibt keinen Rutsch, keine allmähliche Belastung, keine Notwendigkeit, die Kupplung nach dem Einschalten regelmäßig zu überprüfen und wieder zu drehen.

Mit 1,0 kW und einem Spitzendrehmoment von 9,55 N·m gehört der HC-SFS103K zu einem Bereich, in dem die Wahl zwischen den Wellenvarianten eine echte technische Entscheidung und keine Nachdenklichkeit ist.Wenn das angetriebene Bauteil eine Schlüsselbohrung benötigt, oder wenn die Anwendungsgeschichte einen Kupplungsrutsch mit Geradenwellenmotoren beinhaltet, ist die 103K die richtige Spezifikation.

Leistung für Umgebungen mit hohem Zyklus

Geschwindigkeit, die die Zykluszeit verkürzt.Bei 3.000 U/min bewegt sich die HC-SFS103K schneller als die 1.000 U/min oder 2.000 U/min Varianten derselben Leistungsklasse.Schnellere Achsdurchfahrt verringert unmittelbar die nichtproduktive Zeit zwischen den Operationen.

Absolute Position, keine Anschlussroutine.Nach einem Neustart, einem E-Stopp oder einem ungeplanten Ausfall hat der Controller sofort genaue Positionsdaten, keine langsame Homing-Sequenz,keine Verlustzahl der IndizesIn mehrschaltenden Produktionsumgebungen führt dies direkt zu schnelleren Neustarts und weniger Eingriffe des Bedieners.

Schachtdichtung IP65.Sie ist auf Druckwasser und Feinstaub am Schacht-Eingangsort ausgelegt, ist in Bearbeitungszellen, in denen der Kühlmittelnebel konstant ist, in Druckräumen mit Metallpartikeln in der Luft,und in Nahrungsmittel- oder pharmazeutischen Geräten, bei denen die regelmäßige Waschung üblich ist.

Isolierung der Klasse F.Handhabung höherer anhaltender Wicklungstemperaturen als Motoren der Klasse B wichtig bei Anwendungen mit langen Arbeitszyklen in warmen Maschinengehäusen, in denen die Motorkühlung auf natürliche Konvektion beschränkt ist.

Verstärkerkompatibilität über drei Generationen.Funktioniert mit den Verstärkern der MR-J2S, MR-J3 und MR-J4-Serie.Wartungsteams, die an verschiedenen Zeitpunkten installierte Geräte verwalten, können eine einzige Motorenvariante aufbewahren, die mehreren Antriebsgenerationen entspricht, ohne separate Teilenummern zu verwalten.

Typische Anwendungen

Kleine CNC-Bearbeitungszentren und Drehmaschinen- Zuführsachsen und Hilfsantriebe auf kompakten Werkzeugmaschinen, bei denen 1,0 kW bei 3.000 U/min das richtige Drehmomentprofil für leichte bis mittlere Schneidbelastungen und schnelle Schnellverläufe bieten.

Ausrüstung für das Abholen und Bearbeiten- Hochgeschwindigkeits-Positionierachsen in Montage- und Übertragungssystemen, bei denen die Zykluszeit die primäre Leistungsmetrik ist, und die Schachtintegrität bei schnellen Richtungswechseln ist von Bedeutung.

Laserschneid- und Markiersysteme- Positionierungsachsen, bei denen die Präzision des Encoders und die schnelle Reaktion die Schnittgenauigkeit, die Markierung und den Durchsatz direkt beeinflussen.

Indextabellen und Rotationspositionierer- Durch Reduktoren mit Schlüsselwellenanschlüssen angetrieben, wobei der Motor eine Drehlast über lange Produktionsläufe hinweg genau und wiederholt beschleunigen und verlangsamen muss.

Verpackungsmaschinen- Achsenantriebe in Formen-Füll-Dichtungs-, Karton- und Etikettierausrüstungen, bei denen eine konstante Geschwindigkeitskontrolle und eine zuverlässige Positionierung die Produktqualität und die Leitungseffizienz beeinflussen.

Textil- und Wickelausrüstung¢ Zuführungs- und Querschnittsachsen, bei denen der Motor durch eine Schlüsselkoppelung an eine angetriebene Walze oder ein Wickelelement angeschlossen wird und bei denen der Wellenrutsch die Spannungsregelung des Materials direkt beeinflusst.

Anmerkung zur Verfügbarkeit der K-Variante

Schlüsselschachtvarianten stellen durchweg einen geringeren Anteil am Vertriebsbestand als ihre Geraden­Schacht­Partner dar. Sie bedienen ein engeres Anwendungsfeld.so dass weniger Einheiten auf jeder Ebene der Lieferkette gelagert werdenWenn ein HC-SFS103K unerwartet ausfällt, ist es selten einfach, schnell einen überprüften Ersatz zu beschaffen.Produktionsbetriebe mit aktiven Anlagen und Systemintegratoren, die sich an Kundenpläne orientieren, profitieren beide davon, dass vor Bedarf eine versiegelte Ersatzteile zur Verfügung steht.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen dem HC-SFS103 und dem HC-SFS103K?

A: Die HC-SFS103 hat eine Standard-Geradewelle; das Drehmoment wird durch die Klemmkraft der Kupplung übertragen.mit einer Leistung von mehr als 50 W und. Die Variante K ist anzugeben, wenn bei der Anwendung Schlüsselkoppelungen, Rutschen oder Zahnräder verwendet werden oder wenn Betriebsbedingungenoder anhaltend hohes Drehmoment .

F2: Welche Servoverstärker sind mit dem HC-SFS103K kompatibel?

A: Der HC-SFS103K ist kompatibel mit Mitsubishi MR-J2S, MR-J3 und MR-J4-Servoverstärkern.0 kW / 200V-Spezifikation und dass die Anschlusskabel und Stromanschlussarten für die verwendete Verstärkergeneration korrekt sind.

F3: Ist die HC-SFS103K mit einer eingebauten elektromagnetischen Bremse ausgestattet?

A: Nein. Die HC-SFS103K ist die Standardvariante ohne Bremsen.die HC-SFS103BK die die Schlüsselwelle mit einer integrierten elektromagnetischen Bremse .

F4: Welche genauen Abmessungen haben die Schlüsselwege für die HC-SFS103K-Welle?

A: Die Abmessungen der Schlüsseldurchgänge entsprechen den in den offiziellen mechanischen Spezifikationszeichnungen der HC-SFS-Serie von Mitsubishi Electric definierten Normen JIS B 1301.Siehe aktuellen Mitsubishi Servomotor Katalog oder Spezifikationsblatt für die genaue Schlüsselbreite, Höhe, Tiefe und Wellenumfang vor der Bearbeitung einer Kopplung oder eines Nabelarms.

F5: Braucht der 17-Bit-Absolute-Encoder eine Batterie, um nach Stromausfall seine Position behalten zu können?

A: Absolute Position bei einer einzigen Umdrehung bleibt ohne Batterie erhalten.Für den Mehrdreh-Absolutenbetrieb, bei dem das System die Position über mehrere volle Wellenumdrehungen durch einen Stromkreislauf verfolgen muss, ist eine Batterie-Rückzahl auf der Verstärkerseite erforderlich.Dies ist eine Anforderung auf Verstärkerebene und gilt für alle HC-SFS-Motorvarianten, nicht für den HC-SFS103K.
