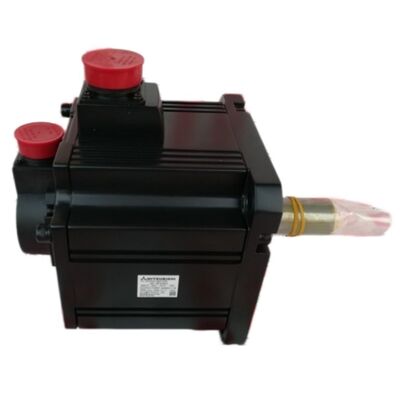

Mitsubishi HC-SFS353 Wechselstromservomotor 3,5 kW MELSERVO J2S-Serie, neu in der Box

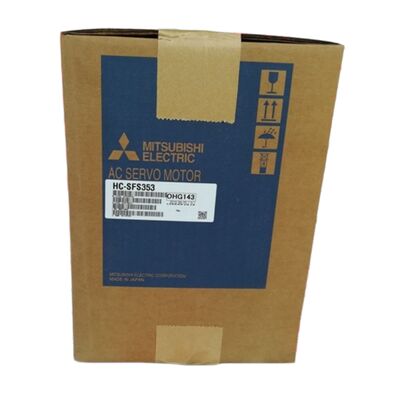

Bei einer Anwendung, die eine hohe Leistung erfordert, die ein hohes Drehmoment, eine schnelle Reaktion und eine Betriebsgeschwindigkeit von 3.000 U/min erfordert, wird die Bauteilliste kürzer.Mitsubishi HC-SFS353befindet sich am oberen Ende der HC-SFS-Klasse mit mittlerer Kapazität und seiner Kombination von 11,1 Nm Nenndrehmoment, 3000 Rpm Nenndrehzahl,und 17-Bit Absolute Position Feedback stellt es in eine Ebene, die die anspruchsvollsten CNC und industrielle Automatisierung Achsen behandeltDiese Liste ist für einebrandneue, von der Fabrik versiegelte Einheitin der Originalverpackung von Mitsubishi Electric nie installiert, nie eingeschaltet.

Wo der HC-SFS353 passt

Die HC-SFS-Serie deckt das Mitsubishi-Segment mit mittlerer Trägheit und mittlerer Kapazität innerhalb der MELSERVO J2S-Plattform ab.353bei 3,5 kW innerhalb der Unterfamilie der 3000 U/min sitzt, was es zur natürlichen Wahl für primäre Bewegungsachsen in großen Bearbeitungszentren, schwere Drehtische,und hochlastfähige Industrie-Roboterverbindungen, bei denen sowohl Drehzahl- als auch Drehmomentmarge nicht verhandelbar sind.

Die Stufe bis zum176 × 176 mm Flansch größer als der 130 mm große Rahmen, der bei den HC-SFS-Modellen mit 1 ̊2 kW verwendet wird  spiegelt die physikalische Realität einer kontinuierlichen Bewegung von 11,1 Nm wider.und die mechanische Schnittstelle ist für die für diese Leistungsklasse typischen schwereren Maschinenstrukturen ausgelegt.

Technische Spezifikation

Bei 3.000 U/min Was das für die Maschine bedeutet

Die HC-SFS353 gehört zur 3.000-Umsatz-Unterserie der HC-SFS-Familie, die im Vergleich zu den 2.000-Umsatz-Varianten mit gleichwertiger Leistung einen breiteren nutzbaren Drehzahlbereich bevorzugt.1 Nm Nenndrehmoment und 3,000 Rpm Nenndrehzahl, the motor delivers its full continuous output capability at a speed that accommodates both the working feed rate of a production cut and the rapid traverse of an empty tool return — without stepping into a derated operating zone.

Die Nenngeschwindigkeit von 3.000 U/min bedeutet auch schnellere Zykluszeiten in Anwendungen, bei denen die Bewegungsprofile durch die Dauerbetriebsgrenze des Motors eingeschränkt sind.mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W, kann sich der Unterschied zwischen einem Motor mit einer Nenngeschwindigkeit von 2000 U/min und einem Motor mit einer Nenngeschwindigkeit von 3000 U/min direkt in eine verkürzte Zykluszeit pro Teil übersetzen.

Absolute Verschlüsselung 131.072 ppr, kein Homing erforderlich

Jedes Schiff mit HC-SFS353 verfügt über eine17-Bit-Absolute optische Encoder- 131.072 diskrete Positionen pro Wellenumdrehung - Übertragungsposition über Mitsubishis Hochgeschwindigkeits-Serieverbindung direkt zum Servoverstärker.

Die praktische Konsequenz eines absoluten Encoders ist die sofortige Positionserkennung beim Kaltstart.Die Daten zur Position der mehreren Drehungen werden durch Ausgeschaltete gespeichert.. Wenn die Maschine eingeschaltet wird, ist die Achse bereits bezogen ∙ keine Anschlussroutine, keine Bezugsrückkehrsequenz, keine Verzögerung, bis die Maschine zur Arbeit bereit ist.

Für Produktionsumgebungen mit mehreren Schichten und regelmäßigen Leistungszyklus ist dies ein wesentlicher Betriebsvorteil.Jede Stunde über die Lebensdauer einer Maschine summiert sich, wenn man sie mit jedem Start multipliziert..

Ölsiegel und IP65-Schutz, wenn die Arbeit schmutzig wird

Die Wellenbohrung der HC-SFS353 ist mit einem speziellenÖldichtung an der FahrbahnflächeBei Werkzeugmaschinen ist der Schachtdurchdringungspunkt der am stärksten gefährdete Punkt, wo Schneidflüssigkeit, Kühlmittelnebel,und feine Metallschwarm haben den kürzesten Weg zum Lager Hohlraum und Encoder.

Die Öldichtung schließt diesen Weg.Gehäuse mit IP65-Bewertung, der einen vollständigen Schutz vor Staub und gerichteten Wasserstrahlen bietet,Der Motor ist so konstruiert, dass er ohne Zweitgehäuse die Umgebung einer aktiven Werkzeugmaschine oder einer industriellen Fertigungszelle übersteht.

Kompatible Servoverstärker

Die HC-SFS353 ist für den Betrieb mit der MitsubishiDie in Absatz 1 genannten Anforderungen gelten nicht.(Analog-Befehl/Puls-Train-Schnittstelle) oderDie in Absatz 1 genannten Anforderungen gelten nicht.Servoverstärker (SSCNET digital network interface), beide mit einer Leistung von 3,5 kW

Die Auswahl der Schnittstellen hängt von der Steuerungsarchitektur ab.Die in Absatz 1 genannten Anforderungen gelten nicht.Die Anlage ist für Systeme geeignet, bei denen der vorgelagerte Steuerungsteil - PLC, CNC oder eigenständige Bewegungssteuerung - Befehle über einen Impulsstrang oder eine analoge Spannungsreferenz ausgibt.Die in Absatz 1 genannten Anforderungen gelten nicht.wird in mehrsachsigen SSCNET-Systemen eingesetzt, die von Mitsubishis Motion Controllern der A- oder Q-Serie gesteuert werden, wobei alle Achsen über ein Hochgeschwindigkeits-Glasfasernetzwerk synchronisiert werden.

Typische Anwendungsbereiche

Großformat-CNC-Bearbeitungszentren- X-, Y- und Z-Zähne in horizontalen und vertikalen Bearbeitungszentren, bei denen große Kugelschrauben und schwere Tischmassen sowohl eine Leistung von 3,5 kW als auch ein hohes Drehmoment bei Geschwindigkeit erfordern

CNC-Drehmaschinen und DrehmaschinenZ- und X-Achsen-Servoantriebe bei schweren Drehstellen, die aggressive Stoffentfernungsprozesse durchführen

Drehtische für die 4. und 5. Achse- Direkt- oder Getriebeantrieb schwerer Dreh- und Neigetischmechanismen, bei denen ein Dauerdrehmoment von 11,1 Nm die für die Anwendung erforderliche Halte- und Positionierungsleistung liefert

Industrielle Roboter¢ Schulter- und Taillengelenke an mittel- bis großlastfähigen Roboter-Gelenkarmen, bei denen die Lastinnertie bei längerer Reichweite die höchsten Anforderungen an den Antriebsmotor stellt

Automatisierte Schweiß- und Schneidsysteme¢ Schranken- und Portallachsen bei Großformat-Schneidetischen und Roboter-Schweißzellen, bei denen eine gleichbleibende Geschwindigkeit unter variabler Last für die Schweiß- oder Schnittqualität von entscheidender Bedeutung ist

Materialbearbeitungs- und Fördersysteme- Hochlastindizierungsantriebe, Palettenbearbeitungssysteme und automatisierte Lageraufnahmegeräte, bei denen 3,5 kW die Drehmomentmarge für die zuverlässige Bewegung schwerer Lasten in jedem Zyklus bieten

Varianten des Suffikses

Der Basismotor HC-SFS353 ist in mehreren Konfigurationen erhältlich:

• HC-SFS353️ gerade Welle, keine Bremse (diese Auflistung)
• HC-SFS353BMit eingebauter elektromagnetischer Bremse
• HC-SFS353K️ Schlüsselwelle
• HC-SFS353BK- Elektromagnetische Bremse und Schlüsselwelle

Alle Varianten verfügen über die gleiche Leistung von 3,5 kW, einen 17-Bit-absoluten Encoder, einen IP65-Schutz und einen 176 × 176 mm großen Flansch.Das Basismodell mit gerade Welle ist die richtige Wahl, wenn die Kupplung schlüssellos ist (Klemm-Typ) und keine Welle verriegelnde Bremse erforderlich ist..

Häufig gestellte Fragen

F1: Welcher Servoverstärker ist mit dem HC-SFS353 kompatibel?

Der HC-SFS353 ist mit demDie in Absatz 1 genannten Anforderungen gelten nicht.für analoge/Impulszugsteuerungssysteme oderDie in Absatz 1 genannten Anforderungen gelten nicht.Beide Verstärker haben eine Leistung von 3,5 kW und sind für diesen Motor innerhalb der MELSERVO J2S-Plattform geeignet.

F2: Was ist der Unterschied zwischen HC-SFS352 und HC-SFS353?

Beide Motoren sind 3,5-kW-Akku-Servomotoren mit mittlerer Trägheit aus der HC-SFS-Serie, gehören jedoch zu verschiedenen Drehzahl-Unterfamilien.HC-SFS352mit einer Nenndrehzahl von 2000 U/min (höheres Drehmoment bei niedrigeren Drehzahlen);HC-SFS353ist bei3,000 U/minDie Auswahl des Motors hängt von der Drehmomentgeschwindigkeitskurve der Anwendung ab.

F3: Unterstützt der HC-SFS353 die absolute Positionsbewahrung durch einen Ausschaltzyklus?

Ja, mit einemBatterie (Mitsubishi A6BAT)Der 17-Bit-Absolute Encoder speichert die Positionsdaten für mehrere Drehungen, wenn der Netzteil abgeschaltet wird.Die Achsposition ist sofort verfügbar .

F4: Wird der HC-SFS353 noch produziert?

Die HC-SFS-Serie ist Teil der MELSERVO J2S-Generation, die durch die J4- und J5-Serie von Mitsubishi abgelöst wurde.ErsatzteilbestandDer Gegenwert der aktuellen Generation im Katalog von Mitsubishi ist derHG-SRdie Reihe MELSERVO-J4.

F5: Kann der HC-SFS353 in vertikalen Achsenanwendungen verwendet werden?

Die BasisHC-SFS353(ohne Bremse) ist für horizontale und leicht belastete vertikale Achsen geeignet.HC-SFS353BVariante, die eine elektromagnetische Feder umfasst, die die Welle im ausgeschalteten Zustand sperrt.Mitsubishi's allgemeine Anleitung ist, dass das vertikale Belastungsungleichgewicht Drehmoment innerhalb von 70% des Nenndrehmoments für einen zuverlässigen Betrieb bleiben sollte.
