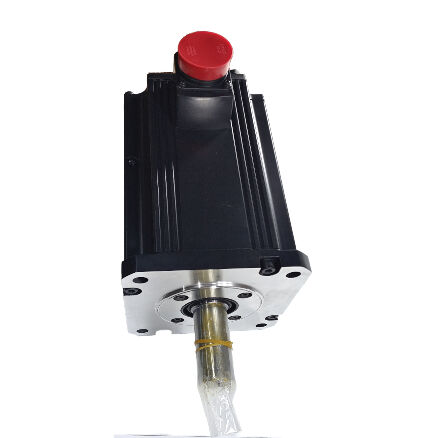

Mitsubishi HC-SFS7024 (HCSFS7024) — 7kW AC-Servomotor, 400V Klasse, Glatte Welle, MELSERVO-J2S Serie

Produktidentifikation

Teilenummer: HC-SFS7024

Auch gesucht als: HCSFS7024, HC-SFS-7024

Serie: Mitsubishi MELSERVO HC-SFS (J2-Super Generation)

Motortyp: AC-Bürstenloser Servomotor — Glatte Welle, Keine Bremse, 2000 U/min, 400V Klasse

Der 400V Unterschied

Alles am HC-SFS7024 ist mechanisch identisch mit dem HC-SFS702 — gleiche 7kW Leistung, gleiches 33,4 Nm Dauerdrehmoment, gleiches 100 Nm Spitzenmoment, gleicher 176 × 176 mm Flansch, gleicher IP65-Schutz, gleicher 17-Bit serieller Absolutwertgeber. Was das "4" am Ende der Teilenummer bedeutet, ist eine grundlegend andere elektrische Spezifikation: Dieser Motor ist gewickelt und für eine 400V-Klasse-Versorgung ausgelegt — dreiphasig 380–480V AC — anstelle der 200V-Klasse des Standard-HC-SFS702.

Dieser Unterschied ist auf Systemdesignebene von enormer Bedeutung. In Industrieanlagen, die eine 400V-Versorgungsinfrastruktur nutzen — der Standard in weiten Teilen Europas und weltweit in großen Industrieanlagen weit verbreitet — eliminiert der 400V-Klasse-Motor die Notwendigkeit eines Abwärtstransformators zwischen der Werksversorgung und dem Servoantrieb. Das Schaltschrankdesign wird vereinfacht, Transformatorverluste werden eliminiert und das installierte elektrische System entspricht besser der tatsächlichen Versorgungsspannung. Bei 7kW sind diese Umwandlungskosten und Leistungsverluste nicht unerheblich; der Betrieb mit der nativen Versorgungsspannung über eine Mehrachsenmaschine mit mehreren 7kW-Achsen führt zu einem spürbaren Unterschied in der Systemeffizienz und im Schaltschrankplatz.

Der HC-SFS7024 benötigt einen 400V-Klasse-MR-J2S-Verstärker — speziell den MR-J2S-700A4, MR-J2S-700B4 oder MR-J2S-700CP4. Ein 200V-Klasse-Verstärker kann diesen Motor nicht antreiben. Motor und Verstärker müssen ausnahmslos nach Spannungsklasse abgeglichen werden.

Technische Spezifikationen

Warum 400V Klasse bei 7kW wichtig ist

Der Nennstrom des HC-SFS7024 beträgt ca. 17,5 A — etwa die Hälfte des entsprechenden 200V-Motors bei gleicher Ausgangsleistung. Dies ist eine direkte Folge des Betriebs mit doppelter Spannung: P = V × I, also halbiert sich der Strom bei doppelter Spannung für die gleiche Leistung. Diese Stromreduzierung hat praktische Auswirkungen auf das gesamte installierte System.

Kabelquerschnitt. Bei halbem Strom kann das Kabel, das die Motorleistung führt, eine Leitergröße kleiner sein, während es die gleiche thermische Bewertung beibehält. An einer großen Maschine mit 7kW-Servoachsen und 20m-Kabelwegen zu einem Schaltschrank — nicht ungewöhnlich bei großen Bearbeitungszentren — sind die Unterschiede bei Kabelkosten, Gewicht und Schaltschrankfüllung über alle Achsen der Maschine hinweg real und messbar.

Verstärker-Schaltverluste. Die 400V-Klasse-Verstärker MR-J2S-700A4/B4 verarbeiten geringere Ströme bei höherer Spannung, was sich auf ihr internes Wärmemanagement und ihre Schaltcharakteristik auswirkt. Der Verstärkerschrank kann oft mit weniger Kühlmöglichkeiten für eine gegebene installierte Leistung ausgelegt werden, wenn er mit 400V statt 200V betrieben wird.

Vermeidung von Versorgungstransformatoren. In einer 400V-Versorgungsumgebung benötigt ein 200V-Klasse-Servosystem einen Abwärtstransformator. Bei 7kW ist dieser Transformator ein physischer, elektrischer und finanzieller Mehraufwand. Der HC-SFS7024 mit einem 400V-Klasse-Verstärker wird direkt an den Anlagenversorgungsbus angeschlossen, ohne Zwischenumwandlung.

Die Angabe der Leistungskapazität der Anlage von 10 kVA ist der Systemdesignbezug für die Stromversorgung, die Absicherung und die Berechnung der regenerativen Energie — derselbe Wert gilt unabhängig von der Versorgungsspannungsklasse, da der elektrische Leistungsbedarf durch die Nennleistung des Motors bestimmt wird.

33,4 Nm Dauerleistung, 100 Nm Spitzenleistung

Das Drehmomentprofil des HC-SFS7024 ist identisch mit dem des HC-SFS702 bei 200V: 33,4 Nm Dauerleistung und 100 Nm für Beschleunigungsspitzen. Bei 2.000 U/min Nenndrehzahl sind dies beachtliche Werte — die Dauerleistung deckt die höchsten anhaltenden Bearbeitungs- oder Transferlasten ab, denen die Achse in der Produktion wahrscheinlich ausgesetzt ist, und das Verhältnis von drei zu eins bei der Spitzenleistung gibt dem Verstärker die Kontrolle über die Beschleunigungsphase jeder Eilgangbewegung.

Was die 7kW-Kapazität von kleineren Motoren der HC-SFS-Familie unterscheidet, ist die Angabe von 33,4 Nm Dauerleistung. Der HC-SFS502 mit 5kW liefert 23,9 Nm. Der Sprung von 23,9 Nm auf 33,4 Nm — eine Steigerung der Dauerleistung um 40% — ist die Marge zwischen einer Achse, die an starken Produktionstagen innerhalb ihres thermischen Budgets läuft, und einer, die unter demselben Arbeitszyklus an ihre Grenzen stößt. Für die größten Werkzeugmaschinenachsen, die schwersten Palettentransfersysteme und die Hochlast-Industrieautomatisierung, bei denen die Dauerleistung des 5kW-Motors tatsächlich die Grenze darstellt, sind 7kW die notwendige Spezifikation.

Die 100 Nm Spitzenleistung unterstützen aggressive Beschleunigungsprofile. Ein großer VMC-Tisch oder eine schwere Drehvorrichtung beschleunigt nicht langsam auf Eilganggeschwindigkeit. Die Fähigkeit, 100 Nm für die Dauer der Beschleunigungsphase abzurufen — und dann auf das Betriebsniveau von 33,4 Nm zurückzufallen — ermöglicht kurze Eilgangzeiten bei schweren Achsen, ohne einen noch größeren Motor zu benötigen.

Glatte Welle bei 7kW: Installationsdisziplin

Bei 33,4 Nm Dauerleistung und 100 Nm Spitzenleistung erfordert die Beanspruchung der Wellen-Kupplungs-Schnittstelle sorgfältige Beachtung. Die glatte Welle des HC-SFS7024 nutzt eine Reibungskupplung, um das Drehmoment zu übertragen — die Klemmkraft zwischen Wellenaußendurchmesser und Nabenbohrung muss ausreichen, um 100 Nm Spitzenleistung ohne Schlupf unter allen Betriebsbedingungen zu übertragen.

Die Kupplungsauswahl muss auf der Spitzenmomentangabe basieren, nicht auf dem Dauerleistung. Der Servicefaktor des Kupplungsherstellers für umkehrende Servoachsenbelastung muss angewendet werden. Bei 7kW und 32 kg Motormasse sind die mechanischen Folgen eines Nabenrutschens gravierend: Positionsfehler im Minimum, im schlimmsten Fall mechanische Schäden und die diagnostische Schwierigkeit intermittierender Rutschereignisse, die sich mit spezifischen Bewegungsprofilen korrelieren lassen, anstatt konsistente Fehlerbedingungen zu erzeugen.

Die Nabenmontage folgt denselben Richtlinien wie bei allen Motoren der HC-SFS-Serie: Verwenden Sie das Gewindeloch am Wellenende und einen Zugbolzen, um die Nabe axial zu setzen, anstatt sie zu pressen oder zu hämmern. Bei dieser Rahmengröße überträgt sich der axiale Schlag während der Nabenmontage direkt auf die Encoder-Scheibe und die Lagerbaugruppe am Motorgehäuse, und der daraus resultierende Schaden führt tendenziell zu intermittierenden Encoder-Fehlern unter Vibration, die schwer auf die ursprüngliche Installation zurückzuführen sind.

Für Anwendungen, bei denen der angetriebene Mechanismus eine Keilverbindung benötigt — Zahnriemenscheiben, Getriebenaben, Kettenräder — ist der HC-SFS7024K (mit Keilnut) die richtige Variante. Der HC-SFS7024 mit glatter Welle ist für Reibungskupplungsdesigns bestimmt.

17-Bit-Encoder: J2-Super-Feedback bei 400V

Die Spannungsklasse beeinflusst den Encoder nicht. Der HC-SFS7024 verfügt über denselben 17-Bit seriellen Absolutwertgeber wie jeder andere Motor der HC-SFS-Familie — 131.072 Positionen pro Umdrehung, serielle digitale Übertragung an den Verstärker und mehrgängige absolute Position, unterstützt durch die A6BAT Lithiumbatterie im MR-J2S-700_4 Verstärker.

Bei 7kW und 2.000 U/min zahlt sich die 17-Bit-Auflösung in zwei Bereichen aus. Die Qualität der Geschwindigkeitsregelschleife verbessert sich, da die Geschwindigkeitsabschätzung des Verstärkers aus aufeinanderfolgenden Positionsabtastungen achtmal feiner ist als bei dem 14-Bit-Encoder der älteren HC-SF-Generation. Dieses sauberere Geschwindigkeitssignal unterstützt eine höhere Bandbreite der Geschwindigkeitsregelschleife und eine bessere Störunterdrückung bei Schneidlasten, was bei schweren Achsen, wo die Lastkraftschwankungen am größten sind, am wichtigsten ist. Auch die Laufruhe bei niedrigen Vorschubgeschwindigkeiten verbessert sich — relevant für Oberflächenschleifen, Konturieren und jede Operation, die mit langsamer Vorschubgeschwindigkeit über den gesamten Achsweg läuft.

Die absolute Funktion ermöglicht den Maschinenstart ohne Referenzfahrten bei jedem Einschalten. Bei großen Bearbeitungszentren, bei denen ein Referenzfahrzyklus der Z-Achse 30–90 Sekunden dauert und bei jedem Schichtbeginn, mehreren Not-Aus-Wiederherstellungen pro Tag und jeder Alarmrücksetzung durchgeführt wird, summiert sich der Produktivitätswert der Eliminierung dieses Zyklus über ein Arbeitsjahr erheblich.

Kompatible Verstärker: Nur 400V Klasse

Der HC-SFS7024 ist ausschließlich ein Motor der 400V-Klasse. Seine Wicklung ist für 400V-Versorgung ausgelegt und kann unter keinen Umständen mit 200V-Verstärkern verwendet werden. Die passenden Verstärker sind:

MR-J2S-700A4 — 7kW, 400V Klasse, universelle Schnittstelle. Akzeptiert analoge Geschwindigkeitsbefehle und Impulszug-Positionsbefehle von CNC-Systemen und SPS. Positions-, Geschwindigkeits- und Drehmomentregelungsmodi. Die Standardwahl für 400V-Maschinen mit CNC- oder SPS-Impulszug-Achsensteuerung.

MR-J2S-700B4 — 7kW, 400V Klasse, SSCNET Glasfaserbus-Schnittstelle. Verbindet sich mit Mitsubishi A-Serie oder Q-Serie Bewegungssteuerungen für koordinierte Mehrachseninterpolation. Die Achse empfängt Trajektorienbefehle über das SSCNET-Netzwerk; der Encoder-Feedback wird über dasselbe Netzwerk zurückgeführt.

MR-J2S-700CP4 — 7kW, 400V Klasse, integrierte Positionierung mit CC-Link-Schnittstelle. Für eigenständige Positionieranwendungen oder Maschinen, die CC-Link-Feldbus verwenden.

Die Verwendung eines 200V-Klasse-Verstärkers (MR-J2S-700A, MR-J2S-700B ohne "4"-Suffix) mit diesem Motor führt zu Motorschäden. Die Nennspannung des Motors beträgt 400V; die Anwendung von 200V-Klasse-Steuersignalen führt zu thermischen und elektrischen Problemen. Das "4"-Suffix sowohl am Motor als auch am Verstärker muss immer übereinstimmen.

HC-SFS7024 vs. HC-SFS702: Gleiche Leistung, andere Versorgung

Die mechanische Leistung ist identisch. Die Spannungsklasse, der Nennstrom und die Verstärkerkompatibilität sind die entscheidenden Unterschiede. Maschinenkonstrukteure, die zwischen ihnen wählen, sollten die Entscheidung auf der verfügbaren Versorgungsinfrastruktur basieren. 400V Versorgung — wählen Sie HC-SFS7024 mit 400V Verstärkern. 200V Versorgung — wählen Sie HC-SFS702 mit 200V Verstärkern.

Typische Anwendungen

Primäre Vorschubachsen für VMC und HMC mit 400V Infrastruktur. Große vertikale und horizontale Bearbeitungszentren, die in europäischen und internationalen Anlagen mit 3-Phasen-400V-Versorgung installiert sind, verwenden durchgängig 400V-Klasse-Servomotoren. An einer großen VMC sind die X-, Y- und Z-Achsen, die schwere Tische und Spindeleinheiten bei anhaltenden Schnittvorschubgeschwindigkeiten antreiben, die natürliche Anwendung für die Kapazität des HC-SFS7024. Die 400V-Versorgung wird direkt an die MR-J2S-700_4 Verstärker angeschlossen, ohne Zwischenumwandlung.

Schwere Palettenförder- und Shuttle-Antriebe an HMC-Linien mit 400V. Palettenwechsler und Transportsysteme an großformatigen Horizontalbearbeitungszentren in 400V-Anlagen nutzen 7kW-Servoantriebe für die Shuttle- und Spannstationsantriebe. Der reduzierte Stromverbrauch bei 400V vereinfacht die Schaltschrankverdrahtung für eine Maschine mit mehreren Hochleistungs-Servoachsen.

Vorschubachsen für große CNC-Drehmaschinen und Drehzentren. Schwere Drehzentren mit großen Revolver- und Schlittenmassen, die aus 400V-Versorgung arbeiten, verwenden den HC-SFS7024 an den Z-Achsen-Schlitten- und X-Achsen-Querschlittenantrieben. Die 33,4 Nm Dauerleistung bieten die anhaltende Drehmomentkontrolle für Tiefbearbeitungsoperationen unter konstantem Schnittlast.

Direktantrieb-Drehtische und große 4. Achsen-Systeme. Großformatige 4. Achsen-Drehtische an Bearbeitungszentren in 400V-Umgebungen nutzen 7kW-Servomotoren für den primären Indexierungs- und Konturierungsantrieb. Der Absolutwertgeber erhält die Winkelpositionierungsgenauigkeit über alle Stromereignisse hinweg, und die 17-Bit-Auflösung unterstützt die feinen Winkelinkremente, die für 5-Achsen-Konturierungsoperationen erforderlich sind.

Integration von 400V-Industrietransfermaschinen und -linien. Mehrstationen-Transferlinien und automatisierte Montagesysteme in großen europäischen und asiatischen Industrieanlagen, die auf 400V-Versorgung standardisiert sind, integrieren Servoantriebe der 400V-Klasse durchgängig im Liniendesign. Der HC-SFS7024 bietet 7kW Kapazität bei der nativen Versorgungsspannung des Systems für die leistungsstärksten Transfer- und Indexierungsachsen.

Häufig gestellte Fragen

F1: Kann der HC-SFS7024 mit einem Standard-200V-MR-J2S-700A- oder MR-J2S-700B-Verstärker verwendet werden?

Nein. Der HC-SFS7024 ist ein 400V-Klasse-Motor, gewickelt für 380–480V AC-Versorgung. Er darf nur mit 400V-Klasse-Verstärkern verwendet werden — den MR-J2S-700A4, MR-J2S-700B4 oder MR-J2S-700CP4. Der Anschluss eines 400V-Motors an einen 200V-Klasse-Verstärker führt zu Motorschäden. Überprüfen Sie immer, ob sowohl der Motor als auch der Verstärker das "4"-Suffix (das 400V-Klasse anzeigt) vor der Installation tragen.

F2: Was ist der praktische Unterschied zwischen dem HC-SFS7024 und dem HC-SFS702?

Die beiden Motoren liefern identische mechanische Leistung — das gleiche 33,4 Nm Dauerleistung, 100 Nm Spitzenleistung, 2.000 U/min Nenndrehzahl, 17-Bit-Encoder und 176 × 176 mm Flansch. Der einzige Unterschied ist die Spannungsklasse: Der HC-SFS7024 arbeitet an 400V-Klasse-Versorgung (380–480V); der HC-SFS702 arbeitet an 200V-Klasse-Versorgung (200–230V). Der geringere Nennstrom des HC-SFS7024 (~17,5A vs. 35A) vereinfacht die Verdrahtung und eliminiert die Notwendigkeit eines Abwärtstransformators in Umgebungen mit 400V-Infrastruktur.

F3: Verfügt der HC-SFS7024 über eine elektromagnetische Bremse?

Nein. Der HC-SFS7024 ist die Variante mit glatter Welle und ohne Bremse. Die Position im Ruhezustand wird durch die Servo-Verriegelung des Verstärkers gehalten. Für vertikale Achsen, schwerkraftbelastete Mechanismen oder jede Achse, die eine ausfallsichere mechanische Halterung benötigt, wenn die Servo-Leistung abgeschaltet ist, ist der HC-SFS7024B (glatte Welle mit federbelasteter Bremse) die richtige Spezifikation. Die Bremse ist eine sicherheitskritische Wahl für jede Achse, bei der der Verlust der Servosteuerung zu unkontrollierter Bewegung führt.

F4: Wo befindet sich die Absolutwertgeber-Batterie und wann sollte sie ersetzt werden?

Die Mitsubishi A6BAT Lithiumbatterie, die den mehrgängigen Absolutwertgeber-Positionszähler des 17-Bit-Encoders unterstützt, befindet sich im MR-J2S-700_4 Servo-Verstärker — nicht im Motor. Ersetzen Sie sie, wenn der Verstärker seine Niedrigbatterie-Warnmeldung anzeigt, bevor sie vollständig entladen ist. Eine vollständig entladene A6BAT setzt den Absolutwertgeber-Positionszähler zurück, was einen Referenzrücklaufzyklus erfordert, bevor die Maschine die Produktion wieder aufnehmen kann.

F5: Ist der HC-SFS7024 ein direkter Ersatz für den HC-SFS7024B, wenn die Bremsvariante nicht verfügbar ist?

Nein — die beiden Modelle sind nicht austauschbar, wenn die Maschine mit einer Bremse konstruiert wurde. Der HC-SFS7024 hat keine elektromagnetische Bremse; der HC-SFS7024B hat eine federbelastete ausfallsichere Bremse. Der Austausch eines Motors ohne Bremse an einer Achse, die mit einer Bremse spezifiziert wurde, entfernt eine konstruierte Sicherheitsfunktion. Dieser Austausch sollte nur nach einer formellen Neubewertung der Sicherheitsanforderungen der Achse erfolgen, die bestätigt, dass er akzeptabel ist. Für Wartungs- und Reparaturzwecke sollten Sie immer die Variante mit der korrekten Bremsenspezifikation für die Maschine beschaffen.
