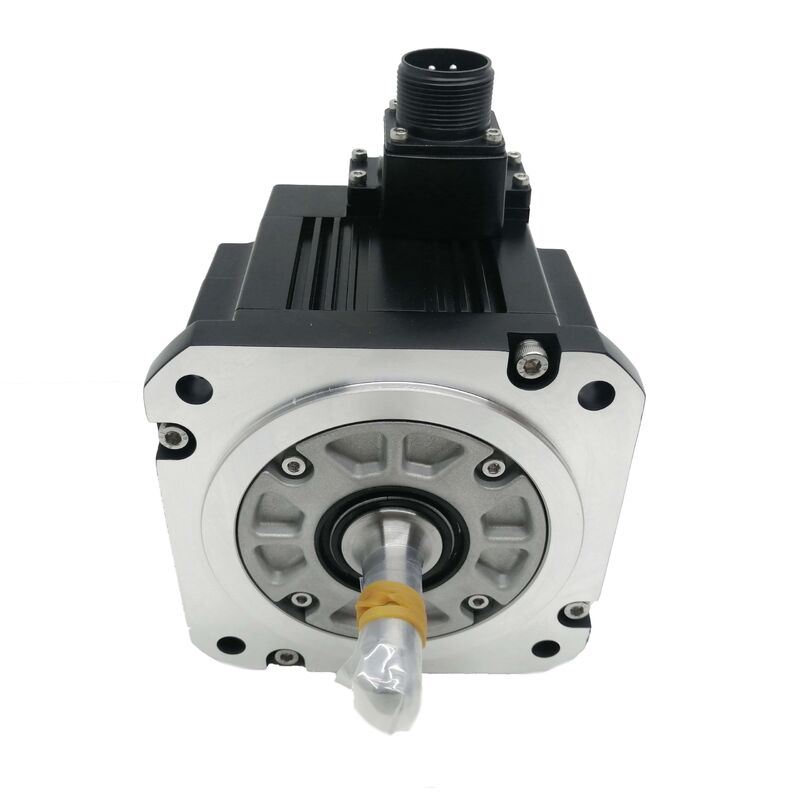

Mitsubishi Servomotor HF103T HF1O3T

Mitsubishi HF103T | HF Serie AC-Servomotor — 1kW, 3000 U/min, IP67, 125V, 5,3A, 133Hz

Teilenummer: HF103T

Marke: Mitsubishi Electric

Serie: HF Serie

Konfiguration: Gerade Welle, Standard-Encoder, Keine Bremse, Kein Untersetzungsgetriebe, Anschluss über Anschlusslitze

Schutzart: IP67

Standard: IEC60034-1

Herkunft: Made in Japan

Zustand: Neu / Generalüberholt

Übersicht

Der Mitsubishi HF103T ist ein 1kW AC-Servomotor aus der HF-Serie von Mitsubishi Electric, mit einer Nennleistung von 3.000 U/min und einem dreiphasigen 125V-Eingang bei 133Hz, der einen Dauerstrom von 5,3A zieht. Vollständig gekapselt nach IP67 — staubdicht und beständig gegen zeitweiliges Untertauchen — ist dies ein Motor, der für den zuverlässigen Betrieb in anspruchsvollen Produktionsumgebungen gebaut wurde, in denen Kühlmittel, Nebel und industrielle Verunreinigungen zum täglichen Betriebsalltag gehören.

Der Motor ist IEC60034-1-konform, hat eine Isolationsklasse F (bis 155°C Wicklungstemperatur) und wiegt 6,5 kg.

Bei dieser Baugröße und IP67-Schutzart nimmt der HF103T eine solide Mittelposition im Sortiment der Mitsubishi HF-Serie ein — umweltbeständiger als die Standard-IP55-Varianten, die in saubereren Installationen verwendet werden, und entsprechend spezifiziert für Werkzeugmaschinen und allgemeine Automatisierungsumgebungen, in denen seine Kombination aus 1kW Leistung, 3.000 U/min Drehzahl und abgedichtetem Gehäuse konzipiert wurde.

Die Anschlussart über Anschlusslitze — sichtbar an den aus dem Motorgehäuse austretenden Leitern — bedeutet, dass die Strom- und Encoderkabel vom Installateur am Antrieb oder an der Anschlussstelle terminiert werden und nicht über einen festen Steckverbinder.

Dies bietet Flexibilität bei der Kabelführung in engen Einbauräumen, erfordert jedoch eine ordnungsgemäße Zugentlastung und Schutz am Motorkabeleingang.

Wichtige Spezifikationen — Vom Typenschild

IP67 — Vollständig abgedichtet für Industrieumgebungen

IP67 ist eine der strengeren Schutzarten bei industriellen Servomotoren: vollständig staubdicht und getestet auf zeitweiliges Untertauchen bis zu einer Tiefe von einem Meter für bis zu 30 Minuten.

Im Kontext von Werkzeugmaschinen oder Produktionsautomatisierung bedeutet dies, dass der Motor zuverlässig vor allen realistischen Expositionsszenarien geschützt ist — Kühlschmierstoffspritzer, Kühlnebel, Reinigungsarbeiten und Kondensationszyklen, die in Maschinen in feuchten Fabrikumgebungen auftreten.

Der HF103T verfügt über diesen Schutz als Standardmerkmal, nicht als Option.

Die Wellendichtung, Gehäuseverbindungen und der Kabeleingang sind alle Teil der IP67-Konstruktion. Dies unterscheidet ihn von den Schutzarten-niedrigeren Varianten der HF-Familie und macht ihn zu einer geeigneten Wahl für Achspositionen, die während des normalen Maschinenbetriebs direktem oder indirektem Kühlmittelkontakt ausgesetzt sind.

Zu Wartungszwecken erfordert IP67, dass die Dichtkomponenten in gutem Zustand sind, um ihre Schutzart zu erhalten.

Die Integrität der Wellendichtung, der Zustand der Kabelverschraubung und der Sitz des Steckverbinders sollten bei Motoren in stark exponierten Positionen regelmäßig überprüft werden, insbesondere bei Geräten mit langer Servicehistorie, bei denen die Dichtungselastomere gealtert sein können.

133Hz, 125V, 5,3A — Der elektrische Betriebspunkt

Die Parameter auf dem Typenschild beschreiben den Betriebspunkt des Motors, wie er vom Servoantrieb angelegt wird: 3-phasig 125V bei 133Hz, mit einem Strom von 5,3A bei Nennlast. Diese Werte werden von der Wechselrichterstufe des Antriebs aus der Standardnetzversorgung erzeugt — die eingehende Versorgung der Maschine ist eine dreiphasige 200–230V-Leitung, die der Antrieb gleichrichtet und dann mit der Frequenz und Spannung invertiert, die der Motor benötigt, um mit Nenndrehzahl und -drehmoment zu laufen.

Bei 133Hz und 3.000 U/min ist das elektromagnetische Design des HF103T für diesen Betriebsbereich optimiert.

Der Nennstrom von 5,3A ist die kontinuierliche Ausgangsanforderung des Verstärkers für diese Achse unter normaler Produktionslast — ein Parameter, der die Stromklasse des Servoantriebsmoduls und den Leiterquerschnitt für die Motorstromleitungen bestimmt.

Die Isolationsklasse F bedeutet, dass die Wicklung für maximal 155°C ausgelegt ist, was eine ausreichende thermische Reserve über die erwartete Betriebstemperatur im normalen Dauerbetrieb hinaus bietet.

Das Gewicht von 6,5 kg ist ein praktischer Wert für die Installationsplanung. Bei dieser Masse kann der Motor von einem Techniker gehandhabt und positioniert werden, und Standard-Servomotoren-Befestigungsmaterial ist für das Flansch- und Befestigungsschraubenmuster geeignet.

HF-Serie im Mitsubishi CNC-Antriebssystem

Die Motoren der HF-Serie sind für die Zusammenarbeit mit den MELDAS CNC-Servosystemen von Mitsubishi konzipiert.

Die Antriebseinheiten der MDS-R-Serie sind speziell für HF-Motoren mit 200VAC-Eingang angegeben — und bemerkenswerterweise besagt die Dokumentation von Mitsubishi ausdrücklich, dass HF-Serienmotoren nicht mit den herkömmlichen MDS-B, MDS-C1 oder MDS-CH Serienantrieben kompatibel sind. Für Maschinen, bei denen das Antriebssystem aufgerüstet wurde, ist diese Kompatibilitätsprüfung unerlässlich, bevor der HF103T als Ersatzteil spezifiziert wird.

Der Standard-Encoder, der an diesem Motor angebracht ist, bietet die Feedback-Schnittstelle, die von der kompatiblen Mitsubishi-Antriebsgeneration erwartet wird. Die Motor-Typenparameter des Servoantriebs müssen vor dem Betrieb der Achse auf die HF-Serie 1kW-Spezifikation eingestellt werden.

Dies ist ein routinemäßiger Inbetriebnahmeschritt, der jedoch vor dem ersten Produktionszyklus bei jedem Ersatzmotor korrekt abgeschlossen werden muss.

Anschluss über Anschlusslitze — Installationshinweise

Die Bezeichnung "T" in der Modellnummer HF103T weist auf die Anschlussart über Anschlusslitze (Klemme) hin. Aus dem Motorgehäuse treten freie Leiter für die dreiphasige Stromversorgung (U, V, W), den Schutzleiter und das Encoder-Feedback-Signal aus.

Der Installateur terminiert diese am Antrieb oder in der Anschlussdose und wählt die Kabelgröße und -führung entsprechend dem Maschinenlayout.

Diese Anschlussart hat praktische Vorteile bei Installationen, bei denen die Kabelführung durch enge Räume erforderlich ist oder kundenspezifische Kabellängen benötigt werden.

Sie bedeutet auch, dass die Motorschnittstelle vollständig durch die Installationsverkabelung bestimmt wird — der Austausch eines Motors mit Anschlusslitze gegen einen Motor mit Steckverbinder erfordert eine Neuverdrahtung der Schnittstelle am Maschinenende, was Zeit und Kosten für einen ansonsten direkten Austausch hinzufügt. Die Bestätigung der Anschlussart am installierten Motor vor der Bestellung eines Ersatzes ist daher ein einfacher, aber wichtiger Schritt.

Am Motor erfordern die Anschlusslitzen eine ordnungsgemäße Zugentlastung, um mechanische Belastungen auf den internen Anschlusspunkt zu verhindern, die während des Maschinenbetriebs oder bei Wartungsarbeiten entlang des Kabels übertragen werden.

Dies ist eine häufige Verschleißstelle bei Motoren, die seit vielen Jahren im Einsatz sind oder wiederholte Kabelhandhabung erfahren haben.

FAQ

F1: Was sind die bestätigten elektrischen Parameter des HF103T vom Typenschild?

Das Typenschild lautet: EINGANG 3AC 125V 5,3A Kl.F / AUSGANG 1kW / 3000 U/min (133Hz) / 6,5kg / IP67 / IEC60034-1. Die 125V und 133Hz sind die Betriebsspannung und -frequenz des Motors, wie sie vom Servoantriebsinverter geliefert werden — nicht die Netzspannung, die weiterhin die Standard-Dreiphasen-200–230V ist. Die Isolationsklasse F zeigt eine Wicklungstemperatur von 155°C an.

F2: Welcher Mitsubishi-Servomotor ist mit dem HF103T kompatibel?

HF-Serienmotoren sind für die Verwendung mit Mitsubishi MDS-R-Serienantrieben mit 200VAC ausgelegt. Die Dokumentation von Mitsubishi besagt, dass HF-Serienmotoren nicht mit den herkömmlichen MDS-B, MDS-C1 oder MDS-CH Serienantrieben kompatibel sind.

Bevor Sie den HF103T ersetzen, stellen Sie sicher, dass der installierte Antrieb eine MDS-R-Serie oder ein kompatibler Nachfolger ist. Der Einbau eines HF-Motors in eine inkompatible Antriebsgeneration führt zu einem Antriebsalarm oder zu Fehlern bei der Inbetriebnahme.

F3: Was bedeutet IP67 in der Praxis für die Installation dieses Motors?

IP67 bedeutet, dass der Motor vollständig staubdicht ist und auf zeitweiliges Untertauchen (1 Meter Tiefe, 30 Minuten) getestet wurde. In einer Werkzeugmaschinenumgebung deckt dies alle realistischen Expositionen ab: Kühlschmierstoffspritzer, Nebelsättigung, Kondensation und Reinigungsarbeiten.

Die Schutzart gilt für den Motor als vollständige Einheit — einschließlich Wellendichtung, Gehäuse und Kabeleingang. Überprüfen Sie bei gebrauchten Motoren den Zustand der Wellendichtung und der Kabelverschraubung, da eine Verschlechterung der Dichtung im Laufe der Zeit den Schutz unter IP67 reduzieren kann, auch wenn der Motor ansonsten funktionsfähig ist.

F4: Der Motor hat keine Bremse — was bedeutet das für vertikale Achsanwendungen?

Ohne eine integrierte elektromagnetische Bremse hängt die Positionshaltung im Stillstand vollständig davon ab, dass der Servoantrieb die aktive Drehmomenthaltung aufrechterhält. Für vertikale Achsen, die eine Last durch Schwerkraft tragen — Spindelkopf, Säulenantriebe oder jede Mechanik, bei der die Last unter Schwerkraft absinken würde, wenn der Servo abgeschaltet wäre — ist eine Bremse eine Sicherheitsanforderung.

Der HF103T ohne Bremse ist für horizontale Achsen und leicht belastete Antriebe geeignet, bei denen die aktive Servo-Haltefunktion ausreicht. Für schwerkraftbelastete vertikale Achsen muss eine gebremste Variante spezifiziert werden.

F5: Was sollte bei der Bewertung eines gebrauchten HF103T überprüft werden?

Beginnen Sie mit den Kabelausgängen — inspizieren Sie die Zugentlastung der Anschlusslitze und die Isolierung auf Beschädigungen, Abrieb oder Zugbelastung, da freie Leitungen mechanisch stärker exponiert sind als Motoren mit Steckverbindern. Überprüfen Sie die IP67-Wellendichtung auf Verhärtung oder Rissbildung an der Lippe.

Messen Sie den dreiphasigen Wicklungswiderstand auf Phasenbalance und überprüfen Sie den Isolationswiderstand gegen Erde. Drehen Sie die Welle von Hand, um den Zustand der Lager zu prüfen. Inspizieren Sie die Motorflansch-Anlagefläche auf Beschädigungen. Mit 6,5 kg ist der Motor für einen einzelnen Techniker bei der Inspektion handhabbar.

Ein Leerlauf-Testlauf auf dem Prüfstand bis 3.000 U/min mit Überwachung des Encodersignals an einem kompatiblen MDS-R-Antrieb ist die korrekte Endprüfung, bevor der Motor wieder in eine Produktionsachse eingebaut wird.
