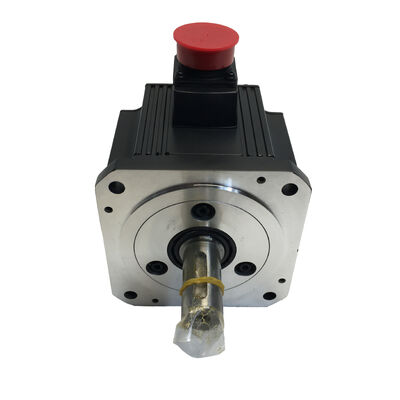

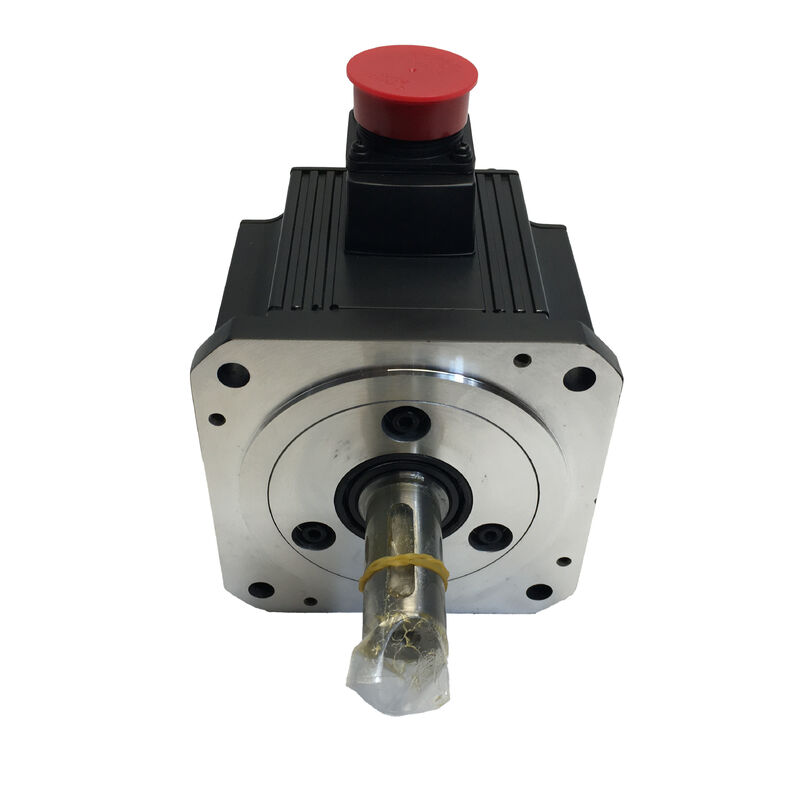

Mitsubishi HC-SFS202K (HCSFS202K) — 2kW AC-Servomotor, Keilwelle, keine Bremse, MELSERVO-J2S Serie

Produktidentifikation

Teilenummer: HC-SFS202K

Auch gesucht als: HCSFS202K, HC-SFS-202K

Serie: Mitsubishi MELSERVO HC-SFS (J2-Super Generation)

Motortyp: AC-Bürstenloser Servomotor — Keilwelle, keine Bremse, 2000 U/min, 200V AC

Plattform: MELSERVO J2S (J2-Super)

Der Motor und sein Zweck

Wählen Sie zwei beliebige Attribute aus der HC-SFS202-Variantenmatrix — Wellentyp und Vorhandensein einer Bremse — und Sie erhalten einen Motor, der für eine bestimmte Anwendungsklasse konfiguriert ist. Der HC-SFS202K antwortet mit einer Keilwelle und keiner Bremse: positive Drehmomentübertragung durch eine gefräste Keilnut und Positionierung im Stillstand durch Verstärker-Servosperre anstelle einer federbelasteten mechanischen Vorrichtung.

Diese Kombination platziert diesen Motor eindeutig im Bereich von horizontalen Achsen, getriebekoppelten Antrieben, Zahnriemenmechanismen und jeder Anwendung, bei der ein Drehmomentpfad über Keil und Nabe die technische Präferenz ist und die Last keine ausfallsichere Halterung bei abgeschaltetem Servo erfordert. Mit 2 kW, 9,55 Nm Dauerleistung und 28,6 Nm Spitzenleistung deckt der HC-SFS202K den Mainstream der mittelgroßen CNC-Achsen- und Automatisierungsantriebsanforderungen ab — genug Drehmoment für reale Produktionslasten, kompakt genug, um in die Maschinenstrukturen zu passen, die 2-kW-Achsen typischerweise einnehmen.

Die 17-Bit-Serien-Absolutwert-Encoder der MELSERVO-J2S-Plattform mit 131.072 Positionen pro Umdrehung liefert die Rückmeldequalität, die der MR-J2S-Verstärker benötigt, um die Geschwindigkeits- und Positionsregelschleifen mit hoher Bandbreite zu betreiben. Gepaart mit dem verbesserten Prozessor des J2-Super-Verstärkers unterstützt diese Encoder-Auflösung die enge Geschwindigkeitsregelung und die schnelle Störungsunterdrückung, die für Präzisionsbearbeitung und Hochzyklusautomatisierung erforderlich sind.

Technische Spezifikationen

Die Keilwelle: Konstruktion einer zuverlässigen Drehmomentschnittstelle

Reibung zwischen einer Nabenbohrung und dem Wellenaußendurchmesser überträgt Drehmoment auf einer glatten geraden Welle. Die Klemmkraft muss hoch genug sein, um das Spitzendrehmoment — 28,6 Nm — unter den ungünstigsten Betriebsbedingungen der Achse zu widerstehen. Im CNC-Werkzeugmaschinenservice ist dieser ungünstigste Zustand kein stationäres Schneiden. Es ist eine plötzliche Umkehrung bei maximaler Eilganggeschwindigkeit, eine aggressive Verzögerung von Höchstgeschwindigkeit zu einem Positionierungsziel oder ein befohlener Not-Aus mit maximalem Strom. Jede dieser Bedingungen, wiederholt über eine Produktionsschicht, belastet eine Reibungsschnittstelle auf eine Weise, die mit der Zeit Mikroschlupf verursachen kann. Mikroschlupf ist heimtückisch: klein genug, um einzelne Alarmgrenzen zu verfehlen, aber groß genug, um sich über mehrere Zyklen zu Dimensionsfehlern zu summieren.

Die Keilnut am HC-SFS202K ändert den Drehmomentpfad. Der Keil greift in passende Schlitze in Welle und Nabe; unter Last wirkt der Keil auf Scherung und überträgt das Drehmoment mechanisch, unabhängig von der Reibung, die die Schnittstelle zufällig bietet. Umkehrlasten, zyklische Lasten, Stoßbelastungen — keine dieser Belastungen verschlechtert eine ordnungsgemäß angepasste Keilverbindung fortschreitend, wie sie eine grenzwertige Reibungsklemmung verschlechtern kann.

Wo Keilnuten die natürliche Spezifikation sind:

Zahnriemenscheiben, bei denen Riemenspannung und zyklische Zahneingriffskräfte genau die Umkehrlasten erzeugen, die Keilnuten gut bewältigen. Getriebenaben in Untersetzungsgetrieben, bei denen die Winkelregistrierung zwischen Welle und Zahnrad für ein korrektes Zahnspiel aufrechterhalten werden muss. Kettenräder in Palettentransfersystemen, bei denen Ketteneingriffsstoßlasten wiederholt in wechselnden Richtungen auftreten. Präzisionskupplungsdesigns, bei denen die Nabenbohrung eine interne Keilnut als Teil der Drehmomentverbindungsspezifikation enthält.

Installationshinweis aus dem Mitsubishi Servomotoren-Handbuch: Ziehen Sie die Kupplungsnabe mit dem Gewindeloch am Wellenende und einer Zugschraube auf die Welle — niemals durch Hämmern oder Pressen. Bei der Rahmengröße 176 × 176 mm übertragen Stoßkräfte während der Nabenmontage über die Welle direkt auf die Encoder-Scheibe und die Lagerbaugruppe am Motorheck. Die daraus resultierende Beschädigung des Encoders verursacht nicht unbedingt sofort einen Alarm; sie neigt dazu, intermittierende Positionsfehler unter Vibrationen zu erzeugen, die tatsächlich schwer auf ein Nabeninstallationsereignis zurückzuführen sind. Die Methode mit der Zugschraube dauert Sekunden länger und verhindert dies vollständig.

Keine Bremse: Wenn Servo-Lock die richtige Architektur ist

Servo-Lock — die kontinuierliche Positionsregelung mit aktivem Motorstrom im geschlossenen Regelkreis des Verstärkers — ist für eine klar definierte Klasse von Achsen effektiv und präzise. Dies sind horizontale Antriebe, symmetrisch belastete Mechanismen und jede Anwendung, bei der die Last keine Nettokraft in Richtung der Wellendrehung ausübt, wenn der Servo eine Position hält. Für all diese würde eine Bremse zusätzliche Hardware, Verkabelung, Relaissequenzierung, Schaltschranklast und Wartungsintervalle ohne funktionellen Nutzen hinzufügen.

Der HC-SFS202K ist die Spezifikation für diese Achsen. Das Entfernen der Bremse entfernt nichts, was die Anwendung tatsächlich nutzt, und vereinfacht das elektrische System an jeder Achse der Maschine, wo es zutrifft.

Wo sich das Bild ändert — vertikale Schieber, schwerkraftbelastete Arme, geneigte Vorschubachsen, jeder Antrieb, bei dem sich die Last bewegen würde, wenn der Servostrom abfällt — gehört die Achse zum HC-SFS202BK (Keilwelle mit federbelasteter Bremse). Dies ist eine technische Entscheidung, keine Kostenoptimierung. Bei Maschinen mit mehreren 2-kW-Achsen vereinfacht die korrekte Sortierung, welche Achsen Bremsen benötigen und welche nicht, das Schaltschrankdesign erheblich.

17-Bit-Encoder: Was die Auflösung in der Praxis leistet

Das Encoder-Upgrade der J2-Super-Plattform von der 14-Bit-Vorrichtung der früheren HC-SF-Serie auf 17 Bit war eine achtfache Auflösungssteigerung — von 16.384 auf 131.072 Positionen pro Umdrehung. Bei 2 kW und 2.000 U/min zeigt sich dies praktisch auf verschiedene Weise.

Die Geschwindigkeitsabschätzung für die Geschwindigkeitsregelschleife verbessert sich, da aufeinanderfolgende Encoder-Abtastungen feinere Winkelinkremente darstellen. Die Geschwindigkeitsregelschleife erhält ein rauschärmeres Geschwindigkeitssignal, was eine höhere Proportionalverstärkung ohne Instabilität ermöglicht. Höhere Verstärkung bedeutet, dass der Verstärker Geschwindigkeitsstörungen schneller korrigiert — Änderungen der Schnittkraft, Trägheitsvariationen und Getriebesteifigkeitseffekte, die die Achse von ihrem Sollgeschwindigkeitsprofil abdrängen, werden schneller und mit weniger Restfehler unterdrückt.

Bei niedrigen Vorschubgeschwindigkeiten und während der Verzögerung zu einem Positionierungsziel bedeuten feinere Encoder-Inkremente, dass die Positionsregelschleife kleinere Fehler erkennen und korrigieren kann. Die Achse stellt sich wiederholbarer auf die Sollposition ein, und die Geschwindigkeitswelle bei niedriger Geschwindigkeit enthält weniger Welligkeit — was für die Oberflächengüte bei Konturbearbeitungen und für die dimensionskonsistenz von Teil zu Teil bei Positionierungsanwendungen wichtig ist.

Die Absolutfunktion sichert die Positionsdatenspeicherung bei jedem Stromereignis. Die A6BAT Lithiumzelle im MR-J2S-Verstärker hält den Mehrumdrehungszähler während Stromausfällen am Leben. Jeder Neustart — geplant oder ungeplant — bringt die Achse in ihre exakte letzte bekannte Position. Für Produktionsmaschinen, die routinemäßig E-Stopps, Alarmrücksetzungen und Schichtendabschaltungen durchlaufen, führen die Eliminierung obligatorischer Homing-Zyklen zu messbaren Zeitersparnissen über ein Betriebsjahr.

Kompatible Verstärker

Der HC-SFS202K wird vom MR-J2S-200-Klasse-Verstärker, der 2-kW-J2-Super-Plattform, angetrieben. Drei Schnittstellentypen eignen sich für verschiedene Systemarchitekturen:

MR-J2S-200A — Analog- und Impulspaket-Befehlsschnittstelle. Akzeptiert Schritt-/Richtungsimpulszüge und ±10V Analogbefehle von CNC-Systemen und SPS. Positions-, Geschwindigkeits- und Drehmomentregelungsmodi sind verfügbar. Einrichtung über MR Configurator via RS-232C.

MR-J2S-200B — SSCNET Glasfaser-Serienbus. Verbindet sich mit Mitsubishi A-Serie oder Q-Serie Motion Controllern für koordinierte Mehrachsensysteme. Positionierungsbefehle kommen über das Netzwerk vom Motion Controller; Encoderdaten werden über denselben Glasfaserlink zurückgegeben.

MR-J2S-200CP — Integrierte Positionierung. Bis zu 31 Zielpositionen im Verstärker gespeichert, aktiviert durch E/A-Signale oder CC-Link-Befehl. Geeignet für einfache, eigenständige Indexpositionierung ohne dedizierten Motion Controller.

Der HC-SFS202K ist nicht kompatibel mit originalen MR-J2-200 Verstärkern (erste Generation, vor J2S), die das 17-Bit-Encoder-Protokoll nicht lesen können. Für Maschinen, die Hardware der ersten Generation MR-J2 verwenden, ist der HC-SF202K (J2 Generation, 14-Bit-Encoder, gleiche mechanische Spezifikation) das richtige Ersatzteil.

Wo der 202K in der HC-SFS 2000 U/min Familie angesiedelt ist

Die Kapazität 202 markiert den Übergang von der Flanschgruppe 130 × 130 mm zur Gruppe 176 × 176 mm — eine Montagefläche, die mit den 3,5kW, 5kW und 7kW Motoren dieser Familie geteilt wird. Eine Maschine, die um den 176 × 176 mm Flansch herum konstruiert ist, kann jeden Motor ab 2 kW aufwärts ohne Änderungen der Montageplatte aufnehmen, was der Konstruktion Spielraum für zukünftige Kapazitätserweiterungen gibt.

Typische Anwendungen

CNC-Bearbeitungszentren X- und Y-Tischvorschubachsen. Primäre horizontale Tischachsen auf vertikalen und horizontalen Bearbeitungszentren tragen Werkstück- und Vorrichtungslasten bei anhaltenden Schnittvorschubgeschwindigkeiten und hohen Eilganggeschwindigkeiten. Dies sind horizontale Achsen — keine Bremse erforderlich — und die Keilwelle eignet sich für Präzisionskupplungsdesigns, die bei hochsteifen Kugelgewindetrieben verwendet werden. Die 9,55 Nm Dauerleistung bieten Drehmoment für anhaltende schwere Schnitte, ohne sich der thermischen Grenze zu nähern.

Zahnriemenantriebe an Mehrachssystemen. Sekundäre Achsen an Mehrspindel-Bearbeitungszentren, Transfermaschinen und Hochgeschwindigkeits-Montagegeräten, die Zahnriemen zwischen Servomotor und angetriebenem Mechanismus verwenden, erfordern Keilriemenscheiben auf der Motorseite. Die wiederholte Spannungszyklisierung des Riemens erzeugt genau die Richtungsumkehrlasten, die Keilnuten zuverlässiger bewältigen als reine Reibungsklemmkonstruktionen.

Servo-angetriebene Drehachsen und getriebekoppelte Antriebe. 4-Achsen-Drehtischantriebe mit Stirnrad- oder Kegelraduntersetzung zwischen Servomotor und Tischantrieb erfordern eine Keilnabe auf der Motorseite für eine positive Verzahnungsausrichtung. Der 17-Bit-Encoder liefert die Winkelauflösung, die für präzise Mehrseitenbearbeitungsindizierungen erforderlich ist, und die 28,6 Nm Spitzenleistung bewältigen die Trägheitsanforderungen einer schnellen Tischindizierung.

Hochgeschwindigkeits-Verpackungs- und Etikettierachsen. Zahnriemengetriebene Einlauf-, Folienzieh- und Registrierungskorrekturachsen an Verpackungslinien verwenden Servomotoren mit Keilriemenscheiben und profitieren von der schnellen Reaktion und hohen Bandbreite der J2-Super-Plattform. Die IP65-Schutzart bewältigt die Bedingungen von Waschen und Staub, die in Lebensmittel- und Pharmaverpackungsumgebungen üblich sind.

Horizontale Förder- und Transfer-Servosysteme. Servo-gesteuerte Transferbänder, Drehtischstationen und Teileansammelsysteme verwenden mittelgroße Servoantriebe auf horizontalen Achsen, bei denen Servo-Lock eine ausreichende Halterung im Ruhezustand bietet und die Keilwelle für die Kettenrad- oder Kupplungsantriebsschnittstelle geeignet ist.

Häufig gestellte Fragen

F1: Welche Verstärker sind mit dem HC-SFS202K kompatibel?

Der HC-SFS202K benötigt einen MR-J2S-200-Klasse-Verstärker der MELSERVO-J2S (J2-Super) Plattform. Die drei Standardvarianten sind der MR-J2S-200A (Analog-/Impulsbefehl), MR-J2S-200B (SSCNET Glasfaserbus für Motion Controller) und MR-J2S-200CP (integrierte Positionierung). Alle unterstützen den 17-Bit-Serien-Encoder und den Nennstrom von 11A des Motors. Dieser Motor ist nicht kompatibel mit Verstärkern der ersten Generation MR-J2-200 oder mit MR-J3 / MR-J4 Verstärkern.

F2: Was ist der Unterschied zwischen dem HC-SFS202K und dem HC-SFS202BK?

Elektrisch und mechanisch identisch — gleiche 2kW, 9,55 Nm, 28,6 Nm Spitze, 17-Bit-Encoder, Keilwelle, 176 × 176 mm Flansch, gleiche Verstärkerklasse. Der HC-SFS202BK fügt eine federbelastete elektromagnetische Bremse hinzu; der HC-SFS202K nicht. Wählen Sie die Variante ohne Bremse für horizontale Achsen, bei denen Servo-Lock bei allen Stoppbedingungen ausreichenden Halt bietet. Wählen Sie die BK-Variante für vertikale Achsen oder jede Anwendung, bei der die Last mechanisch gehalten werden muss, wenn die Servostromversorgung unterbrochen wird.

F3: Was ist der Unterschied zwischen dem HC-SFS202K und dem HC-SFS202 (glatte Welle)?

Mechanisch und elektrisch identisch — gleiche 2kW Leistung, gleiche Drehmomentwerte, gleicher Encoder, gleicher Flansch, gleiche Verstärkeranforderungen. Der einzige Unterschied ist die Welle: Der HC-SFS202 hat eine glatte gerade Welle für Reibungskupplungen; der HC-SFS202K hat eine gefräste Keilnut für positive Drehmomentübertragung über Keil und Nabe. Wählen Sie ausschließlich basierend auf dem Kupplungsdesign des angetriebenen Mechanismus.

F4: Kann der HC-SFS202K einen HC-SF202K der ersten Generation auf einer Maschine mit MR-J2-200 Verstärkern ersetzen?

Nicht direkt. Der HC-SFS202K verwendet einen 17-Bit J2S-Encoder, den MR-J2-200 Verstärker nicht lesen können — der Anschluss dieses Motors an einen MR-J2 Verstärker der ersten Generation führt zu einem Encoder-Fehler. Für Maschinen, die originale MR-J2-200 Verstärker verwenden, beziehen Sie den HC-SF202K (J2 Generation, 14-Bit-Encoder) für einen 1:1 Ersatz. Wenn die Verstärker MR-J2S-200 sind, sind sowohl der HC-SF202K als auch der HC-SFS202K kompatibel — der HC-SFS202K bietet eine höhere Encoder-Auflösung.

F5: Wird ein Keil mit dem HC-SFS202K geliefert?

Standardpraxis für Mitsubishi Keilwellen-HC-SFS Motoren ist die Lieferung der Keilnut in die Welle gefräst, ohne dass ein Keil im Motorpaket enthalten ist. Überprüfen Sie die Keilnutabmessungen aus dem Servomotoren-Handbuch für die HC-SFS202-Serie, bevor Sie einen Keil bestellen, und wählen Sie einen Keil mit der richtigen Breite, Höhe, Länge und Toleranz für das Nabenbohrungsdesign und die Drehmoment- und Stoßbelastungsbedingungen der Anwendung.
