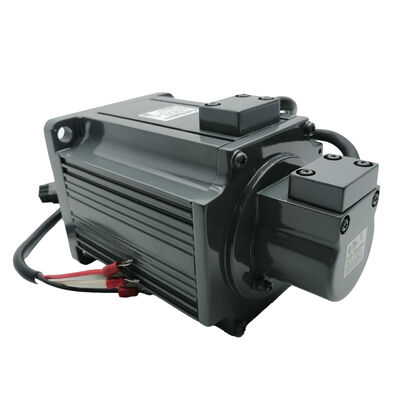

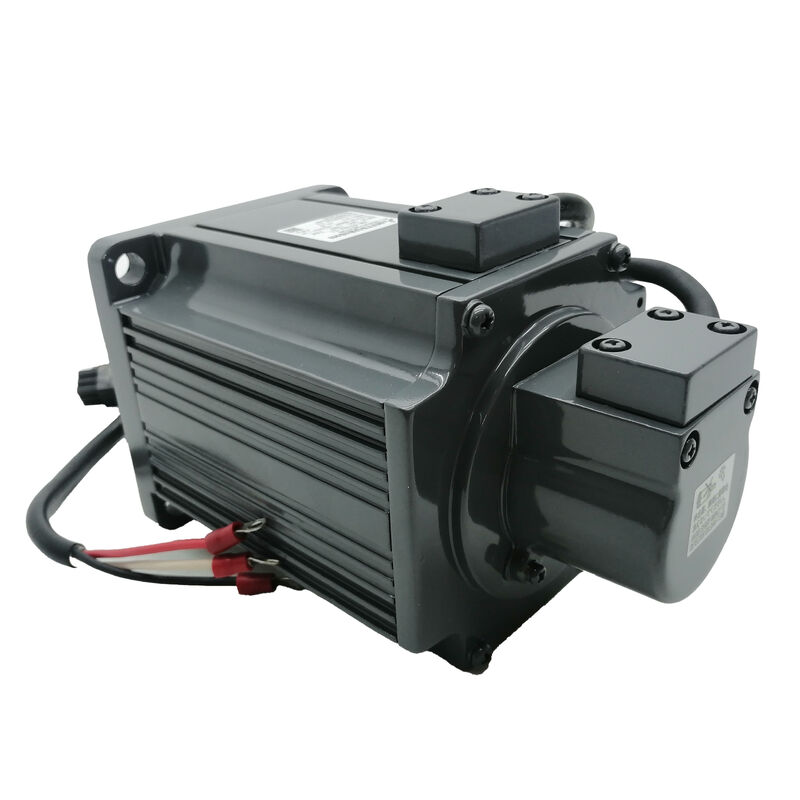

Mitsubishi Servomotor HA-FF33C-S5 HAFF33CS5

Mitsubishi HA-FF33C-S5 (HAFF33CS5) — 300W AC-Servomotor, Cannon-Steckverbinder, Sonderausstattung, 3000 U/min, MELSERVO HA-FF Serie

Produktübersicht

Teilenummer: HA-FF33C-S5

Auch gesucht als: HAFF33CS5, HA FF 33C S5, HA-FF33C S5

Serie: Mitsubishi MELSERVO HA-FF (geringe Trägheit, geringe Leistung)

Klassifizierung: Bürstenloser AC-Servomotor mit geringer Trägheit — 300 W, 200V-Klasse, 3000 U/min, Cannon-Steckverbinder, Sonderausstattung

Verständnis dieser Teilenummer in der HA-FF-Familie

Die Mitsubishi HA-FF-Serie repräsentiert eine frühere Generation von MELSERVO-Motoren geringer Leistung — kompakte Einheiten mit geringer Trägheit im Bereich von 50 W bis 600 W, alle mit einer Nennleistung von 3.000 U/min. Innerhalb dieser Familie ist der HA-FF33 der 300-W-Vertreter mit einem Nenndrehmoment von 2,9 Nm, einem Zentrierflanschdurchmesser von 70 mm und einer Schutzart von IP54.

Was den HA-FF33C-S5 vom Basis-HA-FF33 unterscheidet, sind zwei spezifische Bezeichner, die seine physische und konfigurationelle Identität definieren.

Das C in der Teilenummer bezeichnet einen Cannon-Typ (runder MS-Steckverbinder) Stromversorgungsstecker, der die Kabelausgänge des Standardmotors ersetzt.

Die Stromphasen werden über einen runden Steckverbinder im Militärstil angeschlossen und nicht über Litzen — ein wichtiger Unterschied, wenn der Motor in einer Maschine untergebracht ist, bei der das Ein- und Ausstecken des Steckverbinders eine regelmäßige Wartungsaufgabe darstellt.

Das -S5 ist eine werksseitige Sonderausstattung Bezeichnung, die eine definierte Modifikation gegenüber dem Standard anzeigt — typischerweise eine Änderung der Wellenlänge, eine spezifische Kabelführung, eine Encoder-Modifikation oder eine OEM-Montageanforderung. Die Leistungsparameter des Motors selbst bleiben die der Basis-HA-FF33-Plattform.

Für Beschaffungs- und Wartungszwecke muss die vollständige, exakte Teilenummer — HA-FF33C-S5 — ohne Ersatz verwendet werden.

Ein HA-FF33B-S5 oder HA-FF33C ohne S5-Suffix ist ein anderes physisches Teil.

Technische Spezifikationen

Die Sonderausstattung -S5 definiert eine werksseitig definierte Variante des Basis-HA-FF33C. Bestätigen Sie die genauen Konfigurationsdetails anhand des Mitsubishi S5-Datenblatts für diese Teilenummer, bevor Sie sie in einem neuen Design verwenden.

Die HA-FF-Serie: Klein, Schnell, Leichte Last

Die Mitsubishi HA-FF-Serie wurde für eine bestimmte Art von Servoanwendungen entwickelt: kompakte Maschinen, bei denen die Last leicht ist, die Betriebsgeschwindigkeit hoch ist und die Zykluszeit eine primäre Rolle spielt. Anlagen zur Montage elektronischer Komponenten, Halbleiterhandhabungsmechanismen, kleine Pick-and-Place-Systeme, leichte XY-Positioniertische und Etikettierköpfe sind die Umgebungen, für die diese Serie entwickelt wurde.

Das bestimmende Merkmal von Motoren mit geringer Trägheit ist ihre Fähigkeit, schnell zu beschleunigen und zu verzögern.

Wenn das eigene Winkelmoment des Rotors im Verhältnis zum vom Verstärker gelieferten Drehmoment klein ist, reagiert die Achse fast augenblicklich auf Geschwindigkeitsbefehle. Für Anwendungen, die viele kurze Positionierbewegungen pro Minute ausführen — der bestimmende Arbeitszyklus von Montage- und Handhabungsgeräten — führt dies direkt zu einem höheren Durchsatz.

Ein Motor mit geringer Trägheit schließt jede Bewegung schneller ab, verbraucht weniger Zeit bei Spitzenstrom und ermöglicht es dem mechanischen Konstrukteur, kürzere Verweilzeiten zwischen den Bewegungen festzulegen.

Der 300-W-HA-FF33 liegt in der Mitte des HA-FF-Bereichs. Er hat die doppelte Leistung des HA-FF13 (100 W) und die Hälfte der Leistung des HA-FF63 (600 W).

Für die Art der Leichtlastautomatisierung, die diese Motoren bedienen, sind 300 W und 2,9 Nm Nenndrehmoment oft die genau benötigte Kapazität — genug, um einen mittelschweren Schlitten oder einen Transfermechanismus anzutreiben, ohne auf einen größeren, schwereren Motor zurückgreifen zu müssen, der unnötige Masse und Trägheit in die bewegliche Struktur bringen würde.

Der Cannon-Steckverbinder: Warum das C-Suffix wichtig ist

Beim Standard-HA-FF33 treten die Stromanschlüsse des Motors als Litzen aus — abisolierte Leiter, die der Installateur über eine Anschlussklemme oder einen handgecrimpten Steckverbinder mit dem Verstärker verbindet. Der HA-FF33C ersetzt diese Leitungen durch einen Cannon MS-Typ Rundsteckverbinder, der direkt am Motorgehäuse montiert ist.

Dies ist mehr als ein kosmetischer Unterschied. Runde Steckverbinder im Militärstil — die Steckverbinderfamilie, die Mitsubishi und viele andere Motorhersteller bei HA-FF-Serienmotoren verwendeten — haben spezifische praktische Vorteile in Maschinenumgebungen:

Positive Verriegelungsbestätigung. Der Bajonett-Verriegelungsring bei MS-Steckverbindern rastet mit einem deutlichen Klicken ein, das der Installateur auch mit Handschuhen spüren kann.

Im Gegensatz zu einer Litze, die an eine Klemme gecrimpt ist, gibt es keine Unklarheit darüber, ob die Verbindung vollständig ist.

Einfaches Trennen für Wartungszwecke. Das Entfernen eines Motors zum Austausch des Encoders, zur Lagerwartung oder zum Motortausch erfordert nichts weiter als das Drehen des Verriegelungsrings und das Abziehen des Steckverbinderkörpers. Die Alternative — das Lösen von Litzen aus einer Anschlussklemme — erfordert Werkzeuge und sorgfältige Notizen, welche Leitung wohin gehört.

Kabelkompatibilität und -austausch. Der Cannon-Steckverbinder am Motor hat einen definierten Gegenstecker-Standard.

Ersatzstromkabel sind von Mitsubishi als Katalogartikel mit spezifizierten Kabellängen erhältlich. Litzenmotoren erfordern, dass der Installateur kundenspezifische Anschlüsse vorbereitet; Steckverbindermotoren verwenden definierte Baugruppen.

Für Maschinen, die im Feld gewartet werden, insbesondere mehrachsige Maschinen, bei denen im Laufe des Maschinenlebens mehrere Motoren ausgetauscht werden müssen, reduziert die Steckverbinderschnittstelle die Servicezeit und das Risiko von Verdrahtungsfehlern.

Sonderausstattung -S5: Was sie in der Praxis bedeutet

Mitsubishi verwendet alphanumerische Suffixe — S1, S5, S13, S15 und andere —, um werksseitige Sonderausstattungen zu kennzeichnen.

Dies sind definierte Abweichungen vom Standardprodukt, die zur Erfüllung spezifischer OEM-Anforderungen erstellt und in internen Mitsubishi-Datenblättern dokumentiert werden. Sie können eine modifizierte Wellenlänge oder einen modifizierten Wellendurchmesser, eine spezifische Kabelausgangsrichtung, einen anderen Encodertyp oder eine andere Auflösung, einen modifizierten Flanschpilotdurchmesser oder Kombinationen mehrerer dieser Merkmale umfassen.

Was bei allen Sonderausstattungen konstant ist, ist, dass die Leistungsdaten des Basis-Motors — Nenndrehzahl, Nenndrehmoment, Encodertyp und Verstärkerkompatibilität — unverändert bleiben. Der HA-FF33C-S5 leistet identisch zum Basis-HA-FF33C in allen elektrischen und dynamischen Parametern.

Die S5-Bezeichnung dokumentiert ein physisches oder konfigurationelles Merkmal der spezifischen Einheit.

Die praktische Konsequenz für die Beschaffung: Nur das exakte Suffix ist mit dem Original austauschbar. Ein HA-FF33C ohne S5-Suffix oder mit einer anderen Sonderkennzahl passt möglicherweise nicht physisch in die ursprüngliche Maschinenmontage.

Bei der Beschaffung des HA-FF33C-S5 als Ersatzteil die vollständige Teilenummer abgleichen. Im Zweifelsfall die physischen Abmessungen der vorhandenen Einheit mit dem Original vergleichen, bevor die Installation erfolgt.

Kompatible Verstärker

Die Motoren der HA-FF33-Serie werden mit den Verstärkern der Klasse MR-J2-40 kombiniert — dem Gerät mit 400 W Leistung in der ersten Generation der MR-J2-Plattform. Die Kopplung des HA-FF33C mit dem MR-J2-40CT (CC-Link-kompatibler Positionierverstärker) ist im MR-J2-CT-Handbuch dokumentiert; der Standard-HA-FF33 wird auch mit dem Allzweck-MR-J2-40A kombiniert.

Es ist erwähnenswert, den Generationskontext hervorzuheben: Die HA-FF-Serie stammt aus der Zeit vor der J2-Super (MR-J2S)-Plattform.

Diese Motoren verwenden einen älteren seriellen Encoder, nicht das 17-Bit J2-Super-Protokoll. Sie sind nicht mit MR-J2S-Verstärkern kompatibel ohne einen Hardware-Adapter und überhaupt nicht mit MR-J3- oder MR-J4-Verstärkern kompatibel.

Für Maschinen, die mit originalen MR-J2-40 (erster Generation) Verstärkern und HA-FF33C-S5 Motoren betrieben werden, ist der Beschaffungsweg einfach: Ersetzen Sie wie durch wie.

Für Maschinen, die überholt oder auf spätere Generationen von Mitsubishi-Servoplattformen aufgerüstet werden, muss auch der Motor aufgerüstet werden — typischerweise auf einen HC-KFS43 oder einen ähnlichen Motor mit geringer Trägheit und geringer Leistung aus einer späteren Serie, der zur neuen Verstärkergeneration passt.

Die Batterie für die absolute Positionsreserve — falls das System den Absolutwert-Encoder-Modus verwendet — befindet sich im MR-J2-Verstärker, nicht im Motor.

Übersicht über die Kapazität der HA-FF-Serie

Alle Modelle in diesem Bereich teilen sich die Nenndrehzahl von 3.000 U/min und die Designphilosophie geringer Trägheit und geringer Leistung.

Der HA-FF33 liegt in der Mitte des Kapazitätsbereichs und hat die gleiche IP54-Schutzart wie die 050W-, 400W- und 600W-Einheiten. (Die 100W- und 200W-Modelle haben IP44 statt IP54 — ein Detail, das bei Verwendung des Motors in Umgebungen mit gelegentlichen Kühlmittel- oder Spritzwasser zu prüfen ist.)

Typische Anwendungen

Montage und Handhabung elektronischer Komponenten. Pick-and-Place-Köpfe, Bauteilzuführungen und Bondtischachsen auf SMT-Montagegeräten sind klassische Anwendungen der HA-FF-Serie. Die Kombination aus geringer Rotor-Trägheit — schnelle Beschleunigung — und einem kompakten physischen Gehäuse eignet sich für mehrachsige Montagemaschinen, bei denen viele kleine Servoantriebe in ein begrenztes Maschinenvolumen passen.

Halbleiter-Wafer-Handhabungsgeräte. Wafer-Transferarme, Magazinlader und Tischantriebe auf Halbleiterbearbeitungsgeräten verwenden kleine Servomotoren mit geringer Trägheit bei 200 V in genau dem Kapazitätsbereich, den der HA-FF33 abdeckt. Die abgedichtete Konstruktion nach IP54 bietet ausreichenden Schutz gegen Staub und leichte Luftverschmutzung in der Prozessumgebung dieser Systeme.

Etikettier- und Druck-und-Anbringungsmaschinen. Servo-gesteuerte Etikettenspender und Applikationsköpfe erfordern eine präzise Geschwindigkeits synchronisation mit der Produktionslinie, eine leichte mechanische Konstruktion zur Minimierung der Trägheit am Applikationsarm und einen kompakten Motorformfaktor.

Der HA-FF33C-S5 mit seiner Steckverbinderschnittstelle und 300W-Kapazität passt gut zu diesem Anwendungstyp.

Kleine XY-Positionier- und Inspektionsschienen. Koordinatenmessvorrichtungen, optische Inspektionssysteme und kleine CNC-Bearbeitungshilfen mit geringem Tischgewicht verwenden Servos mit geringer Leistung, bei denen die dominierende Designbeschränkung die Beschleunigungsleistung und nicht das Dauer drehmoment ist.

Hilfsachsen an größeren Maschinen. Nicht jede Servoachse an einer Werkzeugmaschine oder Verpackungslinie ist ein primärer Vorschub- oder Formantrieb.

Werkzeugwechselarme, Teileauswerfer, Shuttle-Mechanismen und zusätzliche Klemmaktuatoren laufen oft bei 200–400 W mit leichten Lasten. Der HA-FF33 bewältigt diese sekundären Achsen problemlos innerhalb seines IP54-geschützten Gehäuses.

Häufig gestellte Fragen

F1: Was bedeutet das "C"-Suffix auf dem HA-FF33C-S5 und ist es mit dem Standard-HA-FF33 austauschbar?

Das "C" bezeichnet einen Cannon-Typ (runder MS-Steckverbinder) Stecker für den Motorstromanschluss anstelle der Litzen des Standard-HA-FF33. Die elektrischen und Leistungsspezifikationen sind identisch — 300 W, 2,9 Nm Nenndrehmoment, 3.000 U/min.

Sie sind nicht physisch austauschbar ohne Kabelmodifikation, da der Standardmotor in blanken Litzen endet, während die C-Variante in einem passenden Rundsteckverbinderkörper endet. Stellen Sie sicher, dass Ihre Stromkabelbaugruppe den richtigen Gegenstecker für die C-Variante verwendet, bevor Sie bestellen.

F2: Was bedeutet die Sonderausstattung "-S5" und kann ein Standard-HA-FF33C als Ersatz dienen?

Das -S5 ist eine werksseitige Sonderausstattung, die eine Modifikation des Standardmotors definiert — üblicherweise eine Wellenabmessung, Kabelführung oder Montagefunktion, die von einem OEM-Kunden spezifiziert wurde. Die Basis-Motorleistung bleibt unverändert.

Ob ein Standard-HA-FF33C als Ersatz dienen kann, hängt vollständig davon ab, was die -S5-Modifikation tatsächlich spezifiziert.

Ohne Bestätigung des S5-Datenblatts von Mitsubishi birgt ein Austausch das Risiko einer physischen Passform- oder Konfigurationsabweichung. Gleichen Sie die vollständige Teilenummer für einen direkten Ersatz ab.

F3: Welcher Verstärker ist mit dem HA-FF33C-S5 kompatibel?

Die HA-FF33C-Serie wird mit den Verstärkern der Klasse MR-J2-40 kombiniert — der ersten Generation der MR-J2-Plattform mit 400 W Leistung. Der MR-J2-40A ist die Allzweck-Analog-/Puls-Schnittstellenvariante; der MR-J2-40CT unterstützt CC-Link-Positionierung.

Der Encoder der HA-FF-Serie ist nicht mit MR-J2S, MR-J3 oder MR-J4 Verstärkern kompatibel. Diese Motoren gehören zur Generation vor J2S und erfordern die ursprüngliche MR-J2-Verstärkerplattform.

F4: Was bedeutet die Schutzart IP54 und ist sie für Kühlmittelumgebungen ausreichend?

IP54 bedeutet, dass der Motor gegen Staub geschützt ist, der schädliche Ablagerungen verhindern kann (nicht staubdicht), und gegen Wasser, das aus beliebiger Richtung spritzt. Er ist ausreichend für industrielle Innenräume mit gelegentlichem Kühlmittelsprühnebel oder leichtem Nebel. Er ist nicht für direkte Kühlmittelstrahlen oder Eintauchen ausgelegt.

In Umgebungen mit starkem Kühlmittelgebrauch oder Reinigungszyklen prüfen Sie, ob IP54 ausreichend ist oder ob ein Motor mit höherer Schutzart erforderlich ist.

Die Varianten HA-FF13 und HA-FF23 haben nur IP44 — die IP54-Schutzart des HA-FF33 ist innerhalb der Familie etwas robuster.

F5: Die HA-FF-Serie ist eingestellt. Wo kann der HA-FF33C-S5 noch bezogen werden?

Die gesamte HA-FF-Serie wurde von Mitsubishi eingestellt, aber der HA-FF33C-S5 ist weiterhin über Industrieautomatisierungs-Überhanghändler und zertifizierte Aufarbeitungsbetriebe erhältlich, die sich auf Mitsubishi-Servokomponenten spezialisiert haben. Überholte Einheiten — bei denen der Motor zerlegt, Lager ersetzt, Encoder geprüft und unter Last getestet wurde — sind eine praktikable Option für die Wartung bestehender Maschinen.

Für neue Maschinendesigns oder größere Maschinenüberholungen empfiehlt Mitsubishi die Umstellung auf aktuelle Low-Inertia-Motoren wie die HG-KN oder HC-KFS Serie mit kompatiblen MR-J4- oder MR-JE-Verstärkern.
