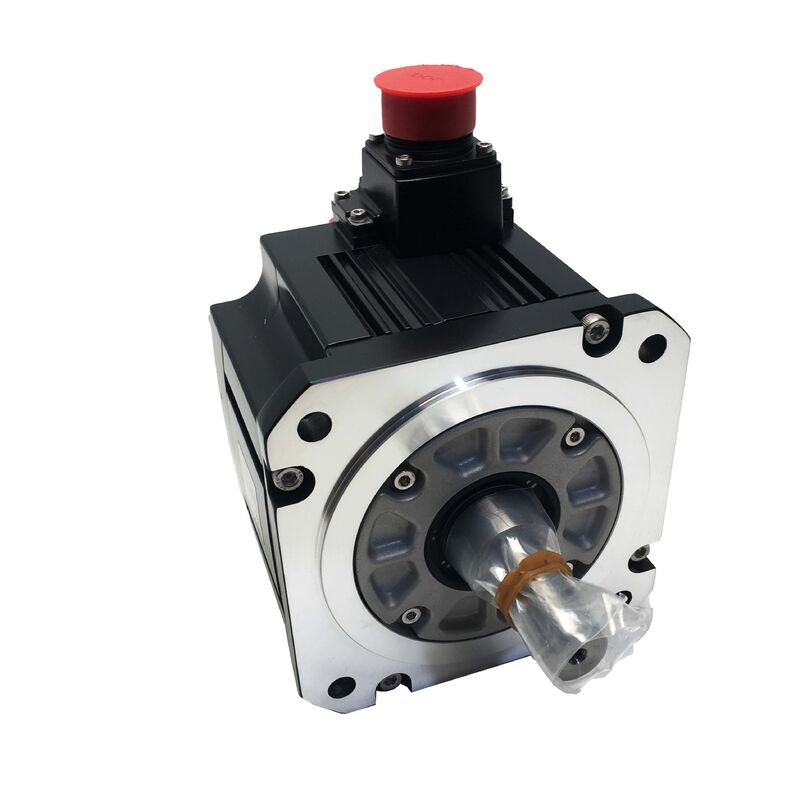

Mitsubishi HF-SP524 MELSERVO-J3 Wechselstrom-Servomotor
Teilnummer:HF-SP524
Marke:Mitsubishi Electric
Reihe:MELSERVO-J3 -- Typ HF-SP
Zustand:Neu / renoviert
Übersicht
DieMitsubishi HF-SP524ist ein 500 Watt Wechselstrom-Bürstenlos-Servomotor aus der MELSERVO-J3-Serie von Mitsubishi Electric.mittelleistungsmotor mit einer 400VAC-Konfiguration und für Präzisionszufuhr- und Positionierungsanwendungen in Materialbearbeitungssystemen ausgelegt, Industrieroboter und mehrsachsige Automatisierungsgeräte.
Mit einem durchgehenden Drehmoment von 2,39 Nm und einer Spitzenleistung von 7,16 Nm arbeitet dieser Motor mit einer Nenngeschwindigkeit von 2.000 U/min und einer Höchstgeschwindigkeit von 3.000 U/min.Der eingebaute 18-Bit-Absolute-Encoder liefert genaue Positionskenntnisse, während die IP67-Umweltdichtung eine langfristige Haltbarkeit in anspruchsvollen Industrieumgebungen gewährleistet.
Schlüsselmerkmale
| Nennleistung |
500 Watt (0,5 kW) |
| Nenndrehmoment |
2.39 Nm |
| Höchstdrehmoment |
7.16 Nm |
| Nennstrom |
1.5 A |
| Versorgungsspannung |
400 VAC-Klasse (3-Phase) |
| Nenngeschwindigkeit |
2,000 Umdrehungen pro Minute |
| Höchstgeschwindigkeit |
3,000 Umdrehungen pro Minute |
| Verschlüsselung |
18-Bit-Absolute (eingebaut) |
| Typ der Welle |
Gerade Welle |
| Bremse halten |
Keine (Standard) |
| Eintrittsschutz |
IP67 (Gehäuse) |
| Größe der Flansche |
130 × 130 mm |
| Kompatible Verstärker |
Die in Absatz 1 Buchstabe b genannten Daten sind in Anhang I der Richtlinie 2008/57/EG zu finden. |
| Betriebstemperatur |
0 bis +40°C |
| Reihe |
MELSERVO-J3 -- HF-SP |
Vorteile des 400-Volt-Betriebs
Das Suffix "24" gibt an, dass es sich um die 400VAC-Variante des 500W-HF-SP-Motors handelt.Dieser Motor bietet erhebliche Installationsvorteile.:
• Eine geringere Stromzufuhr reduziert die Anforderungen an den Kabelquerschnitt
• Verringerte thermische Belastung der Ausgangsstufen des Servoverstärkers
• Minimaler Spannungsrückgang bei langen Kabelstrecken
• direkte Kompatibilität mit der in europäischen und asiatischen Anlagen üblichen 400VAC-Drei-Phasen-Infrastruktur
Modul mit mittlerer Trägheit
Das Modell mit mittlerer Trägheit der HF-SP-Familie ist für Anwendungen mit erheblichen mechanischen Belastungen, einschließlich angetriebener Wagen, Drehindexatoren und Kugelschraubachsen an Werkzeugmaschinen, optimiert.1 Peak-to-rated-Torque-Verhältnis bietet für typische Positionierungszyklusraten genügend Beschleunigungsraum.
18-Bit-Absolute Encoder
Der hochauflösende Absolute Encoder liefert 262.144 Zählungen pro Umdrehung und erhält Positionsdaten durch Stromausfälle ohne Batterieunterstützung.
Dies eliminiert Homing-Sequenzen beim Starten und sorgt für sofortige Positionskenntnisse, wenn das System anläuft.
IP67 Umweltschutz
Das IP67-Gehäuse bietet vollständigen Schutz vor Staub und vorübergehendem Eintauchen bis zu einem Meter für 30 Minuten.
Diese robuste Dichtung schützt vor Kühlmittel, Reinigungsflüssigkeiten und Industrieverschmutzungen, die häufig zu einem vorzeitigen Motorversagen führen.
Kompatibilität des Laufwerks
Der HF-SP524 wird mit Mitsubishi MR-J3-60A4 (Analog/Pulskommando) oder MR-J3-60B4 (SSCNET III Fasernetzwerkkommando) Servoverstärkern kombiniert.
Die SSCNET III-Architektur bietet geräuschdichte Glasfaserkommunikation für koordinierte Mehrsachssysteme mit vereinfachter Verkabelung.
Häufig gestellte Fragen
F1: Was ist der Unterschied zwischen dem HF-SP524 und dem HF-SP52 und wann würde ich die 400-Volt-Variante wählen?
Beide Motoren sind 500W HF-SP-Einheiten mit identischem Drehmoment, Geschwindigkeit und mechanischen Spezifikationen.
Der HF-SP52 arbeitet von 200VAC bei 2,9A, während der HF-SP524 400VAC bei 1,5A verwendet.Wählen Sie die 400-Volt-Variante, wenn Ihre Anlage eine 400-VAC-Drei-Phasen-Infrastruktur verwendet, um die Verkabelung zu vereinfachen und die thermische Belastung zu reduzieren.
F2: Welchen Servoverstärker benötigt der HF-SP524?
Die richtige Verstärkerpaarung ist der Mitsubishi MR-J3-60A4 (Analog- und Puls-Train-Befehl) oder MR-J3-60B4 (SSCNET III Glasfasernetzwerkbefehl), beide für 400VAC-Dreiphasen-Eingang eingestuft.Die Spannungsklasse von Antrieb und Motor muss übereinstimmen.
F3: Warum verwendet die HF-SP-Serie ein Modell mit mittlerer Trägheit?
Moderne Trägheitsmotoren tolerieren höhere Trägheitsverhältnisse von Last zu Motor, was sie für Anwendungen mit erheblichen mechanischen Belastungen wie Materialbearbeitungswagen und Werkzeugmaschinenachsen geeignet macht.Dieses Design bietet eine stabile, eine gut gedämpfte Achsenantwort ohne übermäßige Verstärkung.
F4: Kann der HF-SP524 ohne Bremse auf einer vertikalen Achse betrieben werden?
Für vertikale Achsen, die ein bedeutendes Lastgewicht tragen, bietet die gebremste Variante (HF-SP524B) mechanisches Halten, um zu verhindern, dass die Achse bei Leistungsverlust fällt.Der nicht gebremste HF-SP524 ist für horizontale Achsen und Anwendungen geeignet, bei denen der Antrieb aktiv in Position ist.
F5: Was sollte bei der Beschaffung eines gebrauchten HF-SP524 überprüft werden?
Überprüfen Sie den Encoderanschluss und den Kabelausgang auf Beschädigung oder Korrosion, messen Sie den Dreiphasenwickelwiderstand auf Gleichgewicht und prüfen Sie den Isolationswiderstand.Drehen Sie die Welle, um den Lagerzustand zu beurteilen und die Wellendichtungen zu überprüfenEs wird empfohlen, einen Prüfstand mit Encoder-Verifizierung und ohne Lastlauf durchzuführen.
