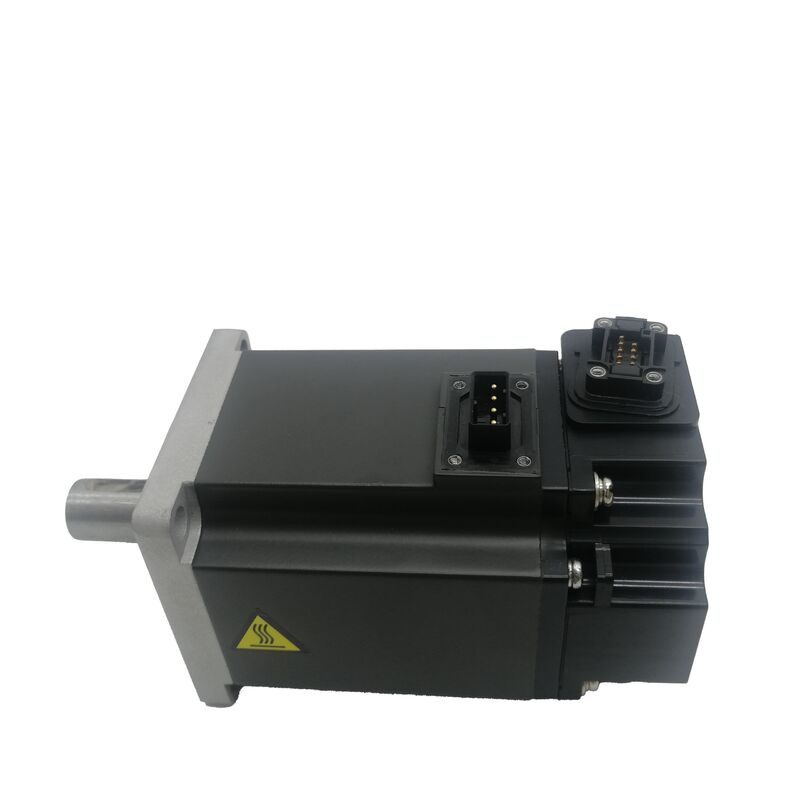

Mitsubishi Electric HF-KE43JW1-S100 AC-Servomotor

400W | 1,3 Nm Nennleistung | 3000 U/min | 17-Bit Inkrementalgeber | Öldichtung | W1 Frontanschluss | Super MR-E kompatibel | IP65 | 60x60mm Flansch

Ein spezifischer Motor für ein spezifisches System

Nicht alle Servomotoren innerhalb einer Herstellerreihe sind auf der Antriebsebene austauschbar, und der HF-KE43JW1-S100 verdeutlicht dies deutlich. Während er seine 400W-Ausgangsklasse und den 60x60mm-Flansch mit dem Standard-HF-KE43 teilt, verfügt diese Variante über drei zusätzliche Spezifikationen, die genau definieren, wo sie hingehört: eine Öldichtung am Wellenaustritt, ein W1-Frontanschlussformat und die Bezeichnung -S100, die ihn als Teil von Mitsubishis Super MR-E-System kennzeichnet.

Die Super MR-E-Plattform – bestehend aus der HF-KE-Motorenserie mit W1-S100-Bezeichnung und dem MR-E-40A-KH003-Verstärker – wurde eingeführt, um sowohl die Anschlussmöglichkeiten als auch die Kompatibilität mit Encoder-bezogenen Verbesserungen gegenüber der früheren Standard-MR-E-Serie zu verbessern. Der W1-Anschluss des Motors zeigt nach vorne (zur Vorderseite des Motors) und nicht radial vom Gehäuse weg. Diese Designänderung vereinfacht die Kabelführung in beengten Maschinenräumen und reduziert die Wahrscheinlichkeit von Anschlussbelastungen durch Kabelgewicht oder Vibrationen.

Die Öldichtung – gekennzeichnet durch das "J" in der Modellnummer – ist das andere definierende physische Merkmal. Sie befindet sich am Wellenaustritt des Motorgehäuses und bildet eine Barriere gegen Ölnebel, Schneidflüssigkeit und atmosphärische Verunreinigungen, die durch die Wellenbohrung in das Motorgehäuse eindringen können. Für Werkzeugmaschinen, Lebensmittelverarbeitungsanlagen und Nassprozessautomatisierung ist dieser Schutz nicht optional – er ist eine Voraussetzung für eine zuverlässige Motorlebensdauer im Betrieb.

Technische Spezifikationen

Die Öldichtung: Was sie tut und wann Sie sie brauchen

Standard-Servomotoren – einschließlich des Basis-HF-KE43 ohne J-Suffix – verlassen sich auf den präzisen Sitz zwischen Welle und vorderem Lagergehäuse des Motors für grundlegenden Umweltschutz. In sauberen, trockenen Umgebungen ist dies ausreichend. In Umgebungen, in denen Ölnebel vorhanden ist – Werkzeugmaschinenachsen neben ölgeschmierten Getrieben, Spritzwasserbereiche von Schneidflüssigkeiten oder Nassprozessanlagen in der Lebensmittelverarbeitung – wird die Wellenbohrung zu einem Eintrittspfad. Öl, das durch Kapillarwirkung oder Luftdruckschwankungen um die rotierende Welle angesaugt wird, kontaminiert den Encoder im Laufe der Zeit und führt schließlich zu Signalfehlern oder Encoder-Ausfällen.

Die in der HF-KE43JW1-S100 installierte Öldichtung eliminiert diesen Eintrittspfad. Eine Lippendichtung, die an der Motorwelle am vorderen Gehäuse anliegt, bildet eine positive mechanische Barriere. Die Dichtung ist für den Betrieb im Nenndrehzahlbereich des Motors ausgelegt und beeinträchtigt dessen Drehmoment- oder Drehzahleigenschaften nicht.

Ein praktischer Punkt, der erwähnenswert ist: Die Öldichtung erhöht die Reibungslast der Welle beim Anlaufen geringfügig, was nur bei Anwendungen mit extrem reibungsarmen, trägheitsarmen Lasten relevant ist. Für die überwiegende Mehrheit der Werkzeugmaschinen- und Automatisierungsanwendungen ist der Effekt vernachlässigbar.

W1-Anschluss vs. Standardanschluss: Ein praktischer Installationsunterschied

Die W1-Bezeichnung beschreibt die Ausrichtung des Anschlusses. Bei Standard-HF-KE-Serienmotoren treten die Encoder- und Stromanschlüsse radial aus dem Motorgehäuse aus. Bei der W1-Variante zeigen die Anschlüsse nach vorne – sie treten aus derselben Stirnfläche wie der Montageflansch aus. Diese scheinbar geringfügige Änderung hat reale Auswirkungen auf die Maschinenintegration:

In Anwendungen, bei denen der Motor in einem Hohlraum, in einer Maschinensteuersäule oder mit einem Untersetzungsgetriebe direkt auf der Welle montiert ist, zwingen radiale Anschlüsse das Kabel, unmittelbar nach dem Anschluss eine 90°-Biegung zu machen – ein Belastungspunkt, der Kabel- und Anschlussverschleiß beschleunigt. Der nach vorne gerichtete W1-Anschluss ermöglicht es den Kabeln, direkt von der Motorstirnfläche wegzuführen, ohne die abrupte Biegung, wodurch die mechanische Belastung des Kabels an der Anschlussklemme reduziert wird.

Für Maschinenbauer, die diese Motorenfamilie über mehrere Achsen hinweg standardisieren, bietet die W1-Ausrichtung auch eine konsistente Kabelführungsgeometrie, unabhängig vom Montage winkel des Motors.

Super MR-E: Wo die -S100-Bezeichnung passt

Die MR-E-Serie war Mitsubishis Allzweck-Servoplattform, die unterhalb der voll ausgestatteten MR-J3/MR-J4-Linie angesiedelt war – einfachere Schnittstelle, geringere Hardwarekosten, ausreichend für die meisten Pulszug-Positionssteuerungen und analoge Geschwindigkeitsreferenzanwendungen. Die Super MR-E (MR-E-□A-KH003 Verstärker) verfeinerte diese Plattform mit verbesserter Software, aktualisiertem Auto-Tuning-Verhalten und Unterstützung für die W1-Anschluss-Motorvarianten.

Motoren mit der Kennzeichnung -S100 sind speziell für die Verwendung mit diesen KH003-bezeichneten Verstärkern verifiziert und spezifiziert. Die Paarung ist nicht willkürlich – sie spiegelt Mitsubishis Verstärker-Motor-Kompatibilitätsmatrix wider. Die Verwendung eines HF-KE43JW1-S100 mit einem Standard-MR-E-40A ohne die KH003-Bezeichnung liegt außerhalb der unterstützten Konfiguration von Mitsubishi. Umgekehrt kann der Versuch, einen Standard-HF-KE43 (ohne das W1-S100-Suffix) mit einem KH003-bezeichneten Verstärker zu verwenden, zu Anschlussinkompatibilitäten führen.

Für Wartungsteams, die Ersatzmotoren beschaffen: Die Überprüfung des -S100 (oder dessen Fehlen) gegen das Suffix des vorhandenen Verstärkers ist der erste Schritt, bevor eine Ersatzbestellung bestätigt wird.

Wo dieser Motor typischerweise eingesetzt wird

Der HF-KE43JW1-S100 kommt am häufigsten in drei Kategorien industrieller Anwendungen vor:

Hilfsachsen von Werkzeugmaschinen. Vorschubachsen an CNC-Drehmaschinen, Fräszentren und Schleifmaschinen – Revolverdrehung, Reitstocksteuerung, Spannfutterbetätigung – arbeiten oft in der Nähe von Schneidöl. Die Öldichtung und die IP65-Schutzart machen den JW1-S100 zur richtigen Wahl gegenüber dem nicht abgedichteten HF-KE43W1-S100 für diese Positionen.

Verpackungs- und Lebensmittelverarbeitungsmaschinen. Nasslaufende oder regelmäßig zu reinigende Anlagen profitieren sowohl von der IP65-Gehäuseschutzart als auch von der Öldichtung, die zusammen Schutz gegen direkten Sprühnebel und Dampfinfiltration bieten.

Textil- und Druckmaschinen. Achsen an Kettengarnwickelantrieben, Verfahrführungen und Einlaufwalzen sind Schmierstoffaerosolen von benachbarten Maschinen ausgesetzt. Die geringe Trägheit der HF-KE-Serie eignet sich für die häufigen Start-Stopp-Anforderungen dieser Achsen, und die abgedichtete Welle verlängert die Wartungsintervalle in Umgebungen, in denen regelmäßige Reinigung üblich ist.

Automatisierte Montageanlagen. Pick-and-Place-Köpfe, Rundschalttische und mehrachsige Portale in Präzisionsmontagelinien, bei denen die 400W-Achsdrehmomentkapazität auf die mechanische Last abgestimmt ist und bei denen die Maschinenlayout eine nach vorne gerichtete Kabelausführung erfordert.

Häufig gestellte Fragen

F1: Welcher genaue Verstärker wird für den HF-KE43JW1-S100 benötigt und kann er durch einen Standard-MR-E-40A ersetzt werden?

Der HF-KE43JW1-S100 ist für die Verwendung mit dem MR-E-40A-KH003 spezifiziert, der die "Super MR-E"-Variante des MR-E-40A-Verstärkers ist. Das KH003-Suffix kennzeichnet eine spezifische Firmware- und Hardware-Revision, die die Anschluss- und Parametersätze der W1-S100-Motorenfamilie unterstützt. Ein Standard-MR-E-40A ohne KH003-Suffix liegt außerhalb der unterstützten Konfiguration von Mitsubishi für diesen Motor und kann je nach Verstärkerrevision zu Anschlussinkompatibilitäten führen. Bei der Beschaffung eines Ersatzverstärkers für eine bestehende HF-KE43JW1-S100-Installation muss das vollständige Verstärkermodell einschließlich Suffix übereinstimmen. Das Mischen von KH003-bezeichneten Motoren mit Nicht-KH003-Verstärkern wird nicht empfohlen und kann zu Betriebsproblemen führen, die nicht von der Standard-Fehlerdiagnose abgedeckt werden.

F2: Wogegen schützt die Öldichtung genau und fügt sie eine Wellenlast hinzu?

Die Öldichtung im HF-KE43JW1-S100 ist eine Lippendichtung, die am Wellenaustritt des vorderen Motorgehäuses installiert ist. Sie bildet eine physische Barriere gegen Ölnebel, Schneidflüssigkeit, Fett-Dämpfe und Kühlflüssigkeit, die sonst durch den Spalt der Wellenbohrung in das Motorgehäuse eindringen könnten. Ohne die Dichtung erreichen diese Verunreinigungen das vordere Lager und schließlich den Encoder – die fehleranfälligste Komponente in einer feuchten Umgebung. Die Öldichtung fügt der Welle eine geringe Reibung hinzu, die beim Anlaufen messbar ist, aber unter normalen Lastbedingungen vernachlässigbar ist. Für die 400W-Leistungsklasse dieses Motors ist der Reibungsbeitrag der Öldichtung kein relevanter Designfaktor. Die Dichtung ist im gesamten Nenndrehzahlbereich des Motors wirksam.

F3: Kann der HF-KE43JW1-S100 einen HC-KFE43-Motor in einer bestehenden Maschine ersetzen?

Beide Motoren haben den gleichen 60x60mm-Flansch und liefern das gleiche Nenndrehmoment von 1,3 Nm / Spitzendrehmoment von 3,8 Nm bei 3.000 U/min, sodass die mechanische Montage und die Lastcharakteristik direkt vergleichbar sind. Die Encoder-Schnittstelle, die Anschlussbelegung und die Verstärkerkompatibilität sind jedoch völlig unterschiedlich. Der HC-KFE43 verwendet einen inkrementellen Encoder mit 10.000 ppr und wird mit dem MR-E-40A (oder MR-E-40AG für Getriebeversionen) kombiniert, während der HF-KE43JW1-S100 einen inkrementellen Encoder mit 17 Bit (131.072 ppr) verwendet und den MR-E-40A-KH003 benötigt. Ein mechanischer Drop-in-Ersatz ohne Austausch des Verstärkers ist nicht möglich. Wenn eine bestehende Maschine HC-KFE43-Motoren mit Standard-MR-E-40A-Verstärkern verwendet, bleibt der korrekte Gleichwert-Ersatzmotor der HC-KFE43 oder eine zugelassene MR-E-kompatible Alternative – nicht die W1-S100-Variante.

F4: Ist der HF-KE43JW1-S100 noch in Produktion und wie ist sein Support-Status?

Der HF-KE43JW1-S100 wurde von Mitsubishi Electric eingestellt. Der aktuelle Motor für den gleichen mechanischen Fußabdruck und die gleiche Drehmomentklasse ist der HG-KN43J (MR-JE-40A kompatibel) oder HG-KR43 (MR-J4-40A kompatibel), die beide verbesserte 17-Bit- oder 22-Bit-Absolutwertgeber und IP65-Schutz bieten. Für bestehende Maschinen, die den HF-KE43JW1-S100 verwenden, ist weiterhin Lagerware über Mitsubishi-Distributoren und Spezialisten für industrielle Automatisierung erhältlich, obwohl die Verfügbarkeit im Laufe der Zeit abnehmen wird. Für neue Maschinendesigns ist die Spezifikation der aktuellen HG-KN- oder HG-KR-Motorenserie der bevorzugte Ansatz. Das Servicenetzwerk von Mitsubishi Electric unterstützt weiterhin Reparaturen und technische Beratung für die MR-E/Super MR-E-Plattform.

F5: Welches Encoder-Kabel ist kompatibel, wenn der HF-KE43JW1-S100 an den MR-E-40A-KH003 Verstärker angeschlossen wird?

Das W1-Anschlussformat erfordert das entsprechende Encoder-Kabel der MR-E-Serie, das für W1-Anschlussmotoren ausgelegt ist. Dies sind die MR-EKCBL□M-Kabel von Mitsubishi Electric, wobei die Position □ die Kabellänge angibt (Standardlängen von 2m bis 20m). Das Kabelset unterscheidet sich von denen, die für HF-KE-Motoren mit Standardanschluss verwendet werden, aufgrund der unterschiedlichen Anschlussorientierung und Pinbelegung am Motorende. Bei der Beschaffung von Ersatzkabeln für bestehende Installationen ist die Bestätigung der W1-Anschlusskompatibilität unerlässlich – Encoder-Kabel für die HF-KE-Varianten mit Standardanschluss (nicht W1) passen nicht zum Anschluss des JW1-S100. Das Verstärkerende wird an den CN2-Port des MR-E-40A-KH003 angeschlossen. Die Empfehlungen für Kabelabschirmung und -führung folgen den Standard-EMV-Praktiken von Mitsubishi: Encoder-Kabel von Motorstromkabeln trennen und eine dedizierte Kabelerdung am Verstärkerchassis verwenden.
