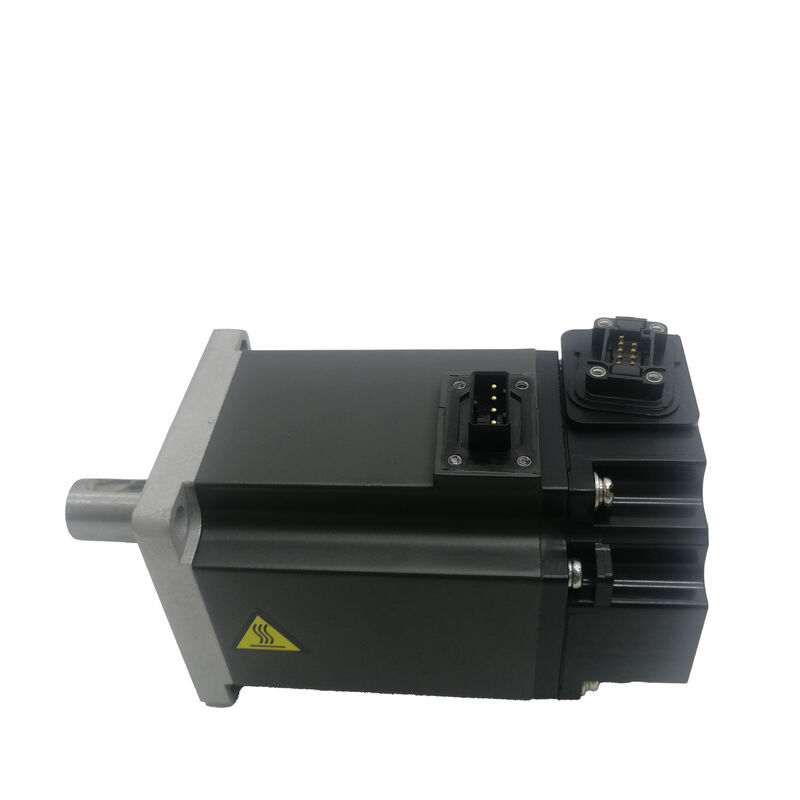

Neuer Mitsubishi Servomotor HF-KE43 HFKE43

Mitsubishi HF-KE43 | Niedrige Trägheit AC-Servomotor — 0,4 kW, 1,3 Nm, 3000 U/min, 60×60 mm Flansch, 131072 ppr, Keine Wellendichtung, MR-E Serie

Teilenummer: HF-KE43

Serie: MELSERVO HF-KE — Niedrige Trägheit, Kleinleistung AC-Servomotor

Nennleistung: 0,4 kW (400 W)

Nenndrehmoment: 1,3 Nm

Spitzendrehmoment: 3,8 Nm

Nenndrehzahl: 3.000 U/min

Maximaldrehzahl: 6.000 U/min

Versorgungsspannung: 200 VAC Klasse, 3-phasig

Nennstrom: 2,9 A

Motorspannung: 102 V

Elektromagnetische Bremse: Keine

Wellendichtung: Keine (Standard)

Encoder: 17-Bit Inkremental, 131.072 ppr

Trägheitsklasse: Niedrig

Flanschgröße: 60 × 60 mm

Schutzart: IP65

Kompatibler Verstärker: MR-E Serie

Zustand: Neu

Übersicht

Der Mitsubishi HF-KE43 ist ein 0,4 kW Niedrigträgheits-AC-Servomotor aus der HF-KE-Serie von Mitsubishi Electric, der für die Verwendung mit der MR-E-Servoverstärkerplattform entwickelt wurde.

Mit einem Nenndrehmoment von 1,3 Nm und einem Spitzendrehmoment von 3,8 Nm, bei einer Nenndrehzahl von 3.000 U/min mit einer Obergrenze von 6.000 U/min und montiert auf einem kompakten 60 × 60 mm Flansch, liefert er eine reaktionsschnelle Positionierungsleistung in einem physisch kleinen Paket — das Format, das sich für die Automatisierung von Leichtlasten eignet, bei denen sowohl der Installationsplatz als auch die Systemkosten eine Rolle spielen.

Der HF-KE43 verfügt über keine elektromagnetische Bremse und keine Wellendichtung.

Dies sind bewusste Spezifikationsentscheidungen und keine Auslassungen. Das Fehlen einer Bremse definiert die Anwendungsklasse: horizontale Achsen oder jede Achse, bei der die Last keine mechanische Halterung erfordert, wenn der Servo stromlos ist.

Das Fehlen einer Wellendichtung bedeutet, dass die Wellenöffnung des Motors nicht abgedichtet ist, was in sauberen Umgebungen und Anwendungen, in denen der Motor keinen Schmiernebel von benachbarten Mechanismen ausgesetzt ist, akzeptabel ist. In Umgebungen, in denen diese Bedingungen nicht erfüllt sind, bietet die Variante mit Wellendichtung diesen Schutz.

Was der HF-KE43 mitbringt, ist ein 17-Bit-Inkremental-Encoder mit 131.072 Impulsen pro Umdrehung — die Auflösung, die es dem Echtzeit-Autotuning des MR-E-Verstärkers ermöglicht, die Servogewinne an die mechanische Last anzupassen, ohne manuelles Eingreifen.

In Kombination mit dem Niedrigträgheits-Rotor-Design ergibt sich ein Motor, der eine leichte Positionierlast mit hohen Taktfrequenzen beschleunigen und abbremsen kann, wobei das Servosystem währenddessen eine stabile, präzise Nachführung beibehält.

Wichtige Spezifikationen

HF-KE Serie — Niedrige Trägheit für Hochzyklus-Positionierung

Das bestimmende technische Merkmal der HF-KE-Serie ist ihr Niedrigträgheits-Rotor. Die Trägheit eines Servomotors ist das Rotationsäquivalent der Masse — sie bestimmt, wie viel Drehmoment erforderlich ist, um eine gegebene Winkelbeschleunigung zu erzeugen.

Ein Niedrigträgheits-Rotor reagiert schneller auf Geschwindigkeitsbefehle, da weniger Energie benötigt wird, um seine Geschwindigkeit zu ändern; das Servosystem kann die befohlene Positionsänderung in kürzerer Zeit erreichen, und der Strombedarf des Verstärkers während der Beschleunigungsphase ist für ein gegebenes Bewegungsprofil geringer.

Dies ist am wichtigsten in Anwendungen, bei denen die Achse viele kurze, schnelle Bewegungen pro Minute ausführt: Pick-and-Place-Mechanismen, Etikettiergeräte, Förderband-Indexantriebe, Zuführungen für elektronische Montage und ähnliche Hochzyklus-Automatisierung.

In diesen Anwendungen wird das Bewegungsprofil von der Beschleunigung und Verzögerung dominiert, anstatt von anhaltender Geschwindigkeitsfahrt.

Ein Niedrigträgheitsmotor schließt jede Beschleunigungsphase schneller ab, verweilt für kürzere Zeit an der Zielposition vor dem nächsten Befehl, und die Gesamtzyklusrate steigt, ohne dass ein größerer Verstärker oder aggressivere Stromgrenzen erforderlich sind.

Die praktische Einschränkung ist die Anpassung der Lastträgheit.

Niedrigträgheitsmotoren sind empfindlicher für das Verhältnis zwischen Lastträgheit und Rotorträgheit als Mittel- oder Hochträgheitsdesigns.

Die Anwendungshinweise von Mitsubishi empfehlen, das Verhältnis von Lastträgheit zu Rotorträgheit innerhalb der empfohlenen Grenzen zu halten — typischerweise das 10- bis 15-fache für die HF-KE-Klasse — für eine stabile Servo-Performance ohne übermäßige Verstärkungsanforderungen.

Das Überschreiten dieses Verhältnisses verhindert nicht den Betrieb, aber es bringt die für eine reaktionsschnelle, gut gedämpfte Positionierung erforderlichen Servogewinne an die Stabilitätsgrenze des Verstärkers, was die Abstimmung erschwert und die erreichbare Bandbreite begrenzt.

131.072 ppr Encoder — Feedback-Auflösung in der Praxis

Der 17-Bit-Inkremental-Encoder liefert 131.072 Impulse pro Umdrehung an die Positionsregelschleife des MR-E-Verstärkers.

Die praktische Positionierungsauflösung, die sich daraus ergibt, hängt von der mechanischen Übertragung zwischen Motor und Last ab: bei einer Kugelgewindespindel mit 10 mm Steigung und direkter Motorankopplung entspricht jeder Encoder-Impuls etwa 0,076 μm Tischbewegung — feiner als die Genauigkeit jeder praktischen Kugelgewindespindel, was bedeutet, dass der Encoder nicht der limitierende Faktor in jedem realen Achspositionierungssystem ist.

Der Encoder ist inkrementell — er zählt Impulse von einer Referenz, die beim Start eingerichtet wird.

Ein Referenzrücklauf (Homing) ist bei jedem Einschalten erforderlich, bevor die Achse Positionsbefehle akzeptiert. Auf den meisten Maschinen ist dies eine kurze, automatische Sequenz beim Start; auf Systemen, bei denen Not-Aus oder Stromunterbrechungen häufig auftreten, fügt das wiederholte Homing einen geringen Betriebsaufwand hinzu.

Die hohe Impulszahl gibt der Autotuning-Funktion des MR-E-Verstärkers auch genügend Auflösung, um Geschwindigkeitsnachführfehler auf Sub-Millisekunden-Ebene zu beobachten und zu minimieren. Autotuning funktioniert, indem die Lücke zwischen befohlener und tatsächlicher Geschwindigkeit während Testbewegungen beobachtet und dann die Gewinnparameter — Positionskreisgewinn, Geschwindigkeitskreisgewinn, Integralzeit — angepasst werden, um diesen Fehler zu reduzieren, ohne Schwingungen zu verursachen.

Bei 131.072 ppr ist die Geschwindigkeitsbeobachtung genau genug, damit das Autotuning über den gesamten Geschwindigkeits- und Drehmomentbereich der MR-E-Serie hinweg stabile, gut abgestimmte Gewinnwerte erzielt.

Keine Wellendichtung — Auswahl der richtigen Variante

Der HF-KE43 wird als "Servomotor ohne Wellendichtung" beschrieben — eine Standard-Motor-Konfiguration, bei der der Wellenaustrittsspalt am vorderen Stirnblech nicht gegen das Eindringen von Flüssigkeiten oder Partikeln abgedichtet ist.

Dies ist die Basisspezifikation und für die Mehrheit der Anwendungsumgebungen des Motors vollkommen geeignet: saubere Maschinenräume, Einbauten in Gehäusen abseits von Schneidflüssigkeitszonen, elektronische Montagegeräte und jede Installation, bei der der Motorkörper nicht direkt Schmiernebel oder Kühlmittel ausgesetzt ist.

Wenn die Installation den Motor in der Nähe von geschmierten Mechanismen platziert — Kugelgewindetriebe mit zentraler Schmierung, Getriebe-Spritzwasserzonen oder maschinenumgebungen mit Kühlmittel — ist die Variante mit Wellendichtung die richtige Wahl.

Eine Lippendichtung am Wellenaustritt kostet keine funktionale Leistung, eliminiert aber den Kontaminationsweg, der ein fortschreitendes Eindringen von Schmiermittel in den Lagerraum und schließlich in die Encoder-Baugruppe verursacht.

Das entsprechende HF-KE43-Modell mit montierter Wellendichtung trägt ein "J" im Suffix (z. B. HF-KE43JW1-S100), und die physischen Abmessungen sind gleich.

Bei Unsicherheit über die Sauberkeit der Installationsumgebung ist die Auswahl der Variante mit Wellendichtung die risikoärmere Wahl. Der Kostenunterschied ist vernachlässigbar; der Unterschied in der Lebensdauer in einer feuchten oder geschmierten Umgebung ist es nicht.

Keine Bremse — Auswirkungen auf die Achsenkonfiguration

Der HF-KE43 verfügt über keine elektromagnetische Bremse. Für horizontale Positionierungsachsen — die primäre Anwendungsklasse für einen 0,4 kW Niedrigträgheitsmotor — ist dies korrekt. Es gibt keine schwerkraftbedingte Tendenz zur Bewegung, wenn der Servo stromlos ist, daher ist kein Halterungsmechanismus zwischen Positionierungsbewegungen oder bei Maschinenstopp erforderlich.

Für geneigte oder vertikale Achsen, bei denen die Schwerkraft die Last beeinflusst, wenn der Motor ausgeschaltet ist, muss die Variante mit Bremse (HF-KE43B oder Äquivalent mit "B" im Suffix) ausgewählt werden. Die Installation des bremserlosen HF-KE43 an einer ungestützten vertikalen Achse birgt bei jedem Servo-Deaktivierungsereignis — bei Servoalarm, Not-Aus, programmierter Servo-Aus-Schaltung und Stromausfall — ein Absturzrisiko.

Bei Maschinen mit pneumatischen Gegengewichten, die die vertikale Last vollständig stützen, ist die bremserlose Variante wieder akzeptabel; die mechanische Unterstützung ersetzt die Bremsfunktion.

MR-E Verstärkersystem — Positions-, Geschwindigkeits- und Drehmomentregelung

Der HF-KE43 ist für die MR-E-Servoverstärkerserie konzipiert, insbesondere für den MR-E-40A für die 400W-Motorklasse.

Die MR-E-Plattform bietet zwei Steuerungsschnittstellen: eine Impulszug-Schnittstelle für Positions- und Geschwindigkeitsregelung (akzeptiert differentielle oder Open-Collector-Impulseingänge von einer Host-Steuerung oder SPS) und eine analoge Eingangsschnittstelle für Geschwindigkeits- und Drehmomentregelung (0 bis ±10V analoge Referenz).

Beide Schnittstellen sind auf dem Standard-MR-E-40A verfügbar, was dem Systemdesigner die Wahl der Steuerungsarchitektur ermöglicht, ohne die Motor- oder Verstärkerhardware zu ändern.

Das Echtzeit-Autotuning des MR-E beginnt ab dem Zeitpunkt, an dem der Servo aktiviert wird, und passt die Gewinnparameter kontinuierlich an, während die Maschine läuft. Positionsgewinne, Geschwindigkeitsgewinne und die Integralzeit der Geschwindigkeitsregelung werden alle von der Autotuning-Funktion basierend auf dem beobachteten Nachführfehler verwaltet.

Für den Inbetriebnahmeingenieur bedeutet dies, dass der Motor installiert, angeschlossen und produktive Zyklen durchlaufen werden kann, ohne eine dedizierte Gewinnabstimmungssitzung — Autotuning konvergiert innerhalb der ersten paar Betriebszyklen auf geeignete Einstellungen.

Adaptive Schwingungsunterdrückungsregelung ist ebenfalls über den MR-E-Verstärker verfügbar: Der Verstärker identifiziert niederfrequente mechanische Resonanzen in der Laststruktur und filtert sie aus der Servoreaktion heraus, wodurch verhindert wird, dass die Resonanz durch die Positionsregelschleife verstärkt wird.

Bei leichten Maschinen, bei denen mechanische Resonanzen ein Problem darstellen, kann diese Funktion die Notwendigkeit einer manuellen Anti-Vibrations-Parameterabstimmung beseitigen.

FAQ

F1: Was ist der Unterschied zwischen dem HF-KE43 und dem HF-KE43B?

Der HF-KE43 hat keine elektromagnetische Bremse; der HF-KE43B ist der gleiche Motor mit einer werkseitig montierten elektromagnetischen Bremse. Die elektrischen Spezifikationen — Nennleistung, Drehmoment, Drehzahl, Encoder und Verstärkerkompatibilität — sind zwischen beiden identisch.

Die bremserausgestattete Variante ist aufgrund des Bremsmoduls physisch länger, zieht zusätzlichen Strom aus dem Bremsversorgungskreis und erfordert die Bremsverriegelungssequenz des MR-E-Verstärkers. Der HF-KE43 (ohne Bremse) ist für horizontale Achsen und schwerkraftkompensierte vertikale Achsen spezifiziert; der HF-KE43B ist für vertikale oder geneigte Achsen erforderlich, bei denen die Last mechanisch gehalten werden muss, wenn der Servo stromlos ist.

F2: Der Motor hat keine Wellendichtung. Bedeutet das, dass er nicht IP65-zertifiziert ist?

Nein — die IP65-Bewertung gilt für den Motorkörper, unabhängig davon, ob eine Wellendichtung montiert ist oder nicht. IP65 bedeutet vollständig staubdicht und geschützt gegen Wasserstrahlen aus jeder Richtung, was das Motorgehäuse, den Wicklungsbereich und das Encoder-Fach abdeckt.

Die Wellendichtung betrifft speziell den Wellenaustrittsspalt — ein schmaler Ringraum, der durch die IP65-Prüfung nicht vollständig gegen das Eindringen von Schmiernebel bei anhaltender Einwirkung geschützt ist. Der Standard-HF-KE43 ohne Wellendichtung ist für saubere und normale Industrieumgebungen geeignet.

In Umgebungen mit Schmiernebel bietet die Variante mit Wellendichtung die zusätzliche Dichtungsschicht am Welleneintrittspunkt.

F3: Welcher Verstärker wird benötigt und unterstützt der HF-KE43 sowohl Positions- als auch Geschwindigkeitsregelung?

Der MR-E-40A ist der passende Servoverstärker für den HF-KE43. Er unterstützt sowohl Positionsregelung (über Impulszug-Eingang für CNC- oder SPS-Impulsausgang) als auch Geschwindigkeits-/Drehmomentregelung (über ±10V analoge Referenz).

Der Steuerungsmodus wird durch Parameter und Verdrahtungskonfiguration gewählt, nicht durch eine Hardware-Variante, so dass die gleiche Motor- und Verstärkerkombination in beiden Architekturen verwendet werden kann.

Der MR-E-40A bietet auch einen Positionsregelungsmodus mit Encoder-Impulsausgang zur Integration mit Motion Controllern oder SPS, die eine quadrature Encoder-Rückmeldung erwarten.

F4: Was bedeutet die Encoder-Auflösung von 131.072 ppr für die Positionierungsgenauigkeit?

Auflösung und Genauigkeit sind unterschiedliche Dinge: 131.072 ppr ist die Feedback-Auflösung, die die feinste Positionsinkrementierung festlegt, die das Servosystem erkennen und steuern kann. Die tatsächliche Positionierungsgenauigkeit hängt vom mechanischen System ab — Kugelgewindesteigung, Spiel, Geradheit der Führungsschienen und thermische Ausdehnung.

Bei einer Kugelgewindespindel mit 10 mm Steigung und direkter Kopplung ergibt 131.072 ppr etwa 0,076 μm Verfahrweg pro Encoder-Zählung, was weit feiner ist als die Genauigkeit jeder praktischen Kugelgewindespindel.

In der Praxis ist der Encoder nicht der limitierende Faktor für die Positionierungsgenauigkeit — die Mechanik ist es. Was die 17-Bit-Auflösung hauptsächlich bietet, ist eine stabile Geschwindigkeitsrückmeldung bei niedrigen Geschwindigkeiten und die Datendichte, die das MR-E-Autotuning benötigt, um genaue Servogewinne einzustellen.

F5: Was sind die wichtigsten Prüfungen bei der Installation eines gebrauchten HF-KE43?

Drehen Sie die Welle von Hand und prüfen Sie auf reibungslose Lagerbewegung ohne Rauheit oder Schleifen — der Niedrigträgheits-Rotor der HF-KE-Serie hat eine leichte Welle, und Lagerschäden sind hörbar, bevor sie mechanisch signifikant werden. Überprüfen Sie den Encoder-Stecker auf verbogene Pins und die Zugentlastung am Kabelausgang auf Risse. Messen Sie den Wicklungswiderstand über alle drei Phasen auf Gleichmäßigkeit.

Prüfen Sie den Isolationswiderstand gegen Erde mit einem Megger — selbst ein Standardmotor (ohne Wellendichtung), der in einer feuchten Umgebung betrieben wurde, kann einen reduzierten Isolationswiderstand aufweisen.

Überwachen Sie bei einem Probelauf die Anzeige des Nachführfehlers des MR-E-Verstärkers bei Nenndrehzahl und bestätigen Sie, dass sie innerhalb der normalen Grenzen liegt; ein übermäßiger Nachführfehler bei einer Geschwindigkeit, die der Motor zuvor korrekt bewältigt hat, deutet auf eine Encoder-Degeneration oder mechanische Kopplungsprobleme hin, nicht auf einen Motorwicklungsfehler.
