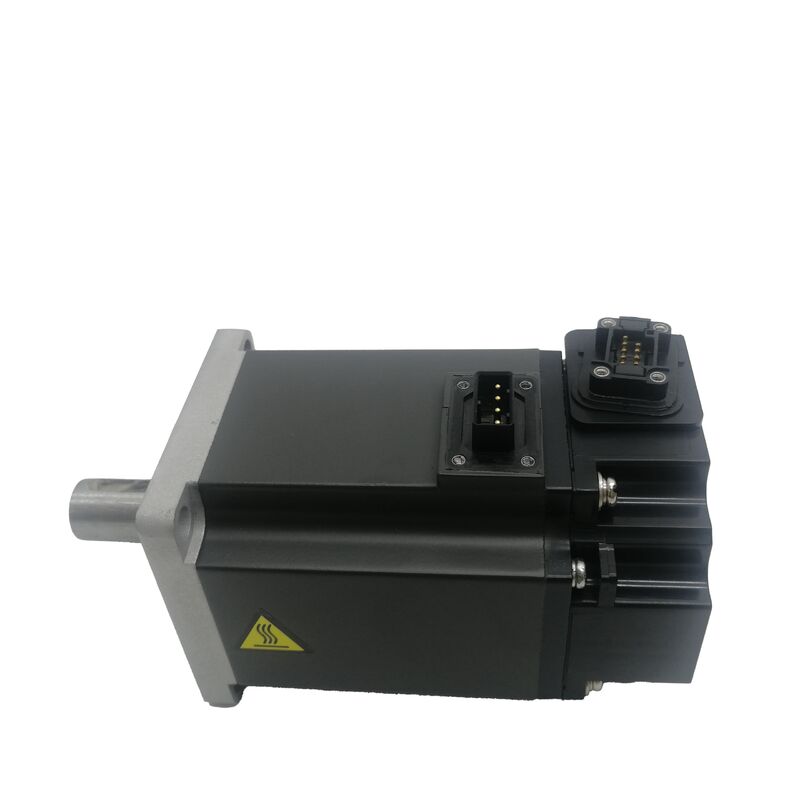

Mitsubishi HF-KE23JW1-S100 MELSERVO-J3 Wechselstromservomotor
200 Watt, 0,64 Nm, 3000 Dreh/min, Schlüsselwelle, elektromagnetische Bremse, Öldichtung, IP65
Teilnummer:HF-KE23JW1-S100
Reihe:MELSERVO-J3 -- Wechselstromservomotor der HF-KE-Serie
Zustand:Neues
Produktübersicht
Der Mitsubishi HF-KE23JW1-S100 ist ein 200W AC-Servomotor der Serie MELSERVO-J3 im Bereich HF-KE mit geringer Trägheit und kleiner Kapazität.und IP65-SchutzEs liefert ein Nenndrehmoment von 0,64 Nm und ein Spitzendrehmoment von 1,9 Nm, mit einer Nenngeschwindigkeit von 3.000 U/min und einer Höchstgeschwindigkeit von 6.000 U/min.Die kompakte 60 × 60 mm große Flansche eignet sich ideal für Anwendungen mit begrenztem Installationsraum.
Technische Spezifikation
| Nennleistung |
200 Watt (0,2 kW) |
| Nenndrehmoment |
0.64 Nm |
| Höchstdrehmoment |
1.9 Nm |
| Nenngeschwindigkeit |
3,000 Umdrehungen pro Minute |
| Höchstgeschwindigkeit |
6,000 Umdrehungen pro Minute |
| Versorgungsspannung |
200 VAC-Klasse (3-Phasen) |
| Nennstrom |
1.4 A |
| Typ der Welle |
Schlüsselfest |
| Bremse |
Elektromagnetische, mit Feder |
| Ölsiegel |
- Ja, das ist es. |
| Eintrittsschutz |
IP65 |
| Kompatible Verstärker |
MR-J3-Serie |
Hauptmerkmale und Vorteile
Kompaktes Niedrigdämpfungsmodell
Die HF-KE-Serie verfügt über Trägheitsrotoren mit geringer Trägheit, die eine schnelle Beschleunigung und Verzögerung ermöglichen, wodurch diese Motoren ideal für Positionieranwendungen in Montagemaschinen, Pick-and-Place-Systemen,und Verpackungsanlagen, bei denen schnelle Reaktionszeiten die Zykluseffizienz verbessern.
Schlüsselwelle für die Übertragung des positiven Drehmoments
Die Schlüsselwelle sorgt für eine positive Drehverbindung zwischen Motor und Last.Vermeidung von Rutschen und Gewährleistung einer zuverlässigen Drehmomentübertragung auch bei anspruchsvollen Arbeitszyklen und häufigen Richtungsumkehrungen.
Elektromagnetische Sicherheitsbremse
Die federbetriebene elektromagnetische Bremse hält die Achsposition, wenn die Servo-Leistung entfernt wird, so dass dieser Motor für vertikale Achsen, geneigte Anwendungen,und jede Belastung, die beim Abschalten treiben könnte..
Schutz der Öldichtungen
Die Öldichtung am Schacht-Ausgang verhindert die Kontamination durch Schmierstoffnebel, Kühlmittel und Luftpartikel und verlängert die Lagerlebensdauer und die Motorzuverlässigkeit in industriellen Umgebungen.
Robuste Konstruktion
mit Isolierung der Klasse F (155°C), thermischem Schutz und Eintrittsschutz IP65,Dieser Motor ist für kontinuierliche industrielle Anwendungen in anspruchsvollen Produktionsumgebungen konzipiert.
Kompatibilität und Installation
Der HF-KE23JW1-S100 ist für den Einsatz mit Mitsubishi MR-J3-Servoverstärkern der Serie konzipiert.Das Suffix S100 bezeichnet ein Standardkabel mit Steckverbinderkonfiguration für die direkte Verbindung mit Motoren und Encoderkabeln.Für 200 Watt Anwendungen werden die Verstärker MR-J3-20A oder MR-J3-20B empfohlen.
Häufig gestellte Fragen
Erfordert die elektromagnetische Bremse eine separate Stromversorgung?
Ja, die elektromagnetische Bremsspule benötigt eine 24 V Gleichstromversorgung aus dem Steuerkreislauf der Maschine, die durch das Bremsverriegelungssignal des MR-J3-Verstärkers eingeschaltet wird.
Ist dieser Motor für vertikale Achsenanwendungen geeignet?
Ja, die elektromagnetische Bremse eignet sich für vertikale Achsen, bei denen beim Abnehmen der Servo-Leistung Lasten gehalten werden müssen.
Wann ist die Öldichtung notwendig?
Die Öldichtung ist unerlässlich, wenn der Motor in der Nähe von geschmierten Mechanismen wie Kugelschrauben mit zentraler Schmierung, Gurtantrieben mit Schmierstoffspritzer,oder einer Umgebung mit Ölnebeln.
Welcher Servoverstärker ist erforderlich?
Dieser Motor ist kompatibel mit Mitsubishi MR-J3-Serienverstärkern. Für 200W-Anwendungen verwenden Sie MR-J3-20A (Analog-/Pulskommando) oder MR-J3-20B (SSCNET III Netzwerkkommando).
