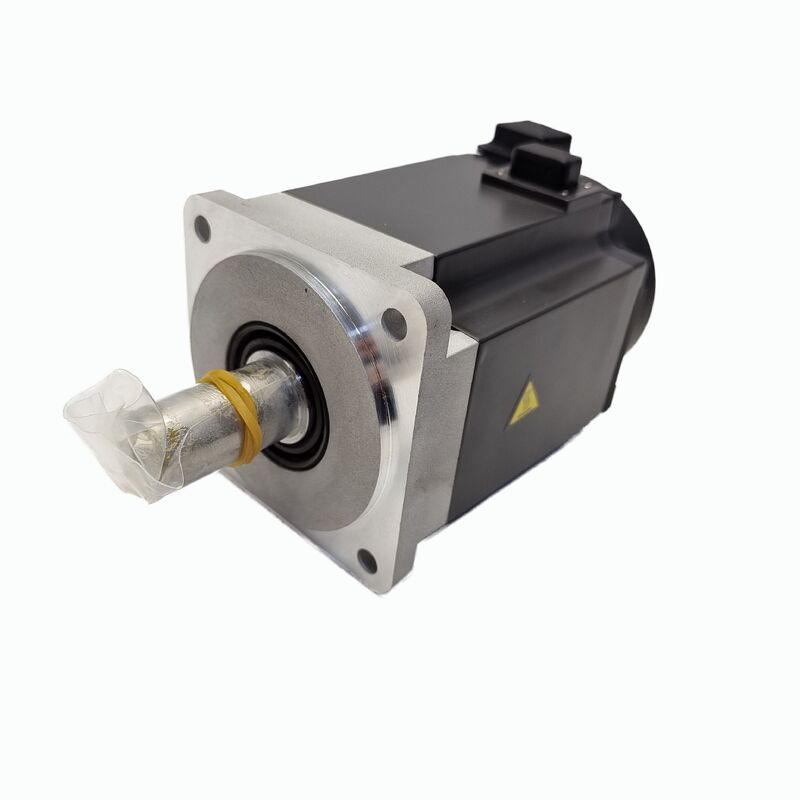

Mitsubishi HF-KE23W1-S100
200 W, Schlüsselschacht, 24 V Bremse, IP55 Schutz
| Teilnummer | HF-KE23W1-S100 |
| Marke | Mitsubishi Electric |
| Reihe | MELSERVO - Typ HF-KE |
| Ursprung | Japan |
| Die Situation | Neues / Überschuss verfügbar |
Produktübersicht
Der Mitsubishi HF-KE23W1-S100 ist ein 200W AC-Servomotor aus der HF-KE-Serie von Mitsubishi Electric - ein Kompaktmotor,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, schnelle dynamische Reaktion und zuverlässige Bremsung in begrenzten Einbauraum.
mit einem durchgehenden Drehmoment von 0,64 Nm und einer Standdrehmomentfähigkeit von 1,9 Nm, mit einer Drehzahl von 3000 Umdrehungen/min von einer 111 V-Drei-Phasen-Versorgung und geschützt nach IP55-Normen,Dieser Motor ist ideal für leichte bis mittlere Achsenantriebe in Industrieanlagen geeignet., Verpackungsgeräte und Automationszellen für allgemeine Zwecke.
Schlüsselmerkmale
| Nennleistung | 200 Watt (0,2 kW) |
| Nenndrehmoment | 0.64 Nm |
| Stalldrehmoment | 1.9 Nm |
| Nennstrom | 1.4 A |
| Höchststrom | 4.2 A |
| Versorgungsspannung | 111 V (3-Phase, 200 VAC) |
| Nenngeschwindigkeit | 3,000 Umdrehungen pro Minute |
| Typ der Welle | Schlüsselfeste gerade Welle |
| Bremse halten | 24 V Gleichstrom, mit Feder |
| Eintrittsschutz | IP55 |
| Kompatible Verstärker | MR-E-Serie |
Kompaktes Design für ernsthafte Anwendungen
Die HF-KE-Serie stellt das kompakte Ende der HF-Servomotorpalette von Mitsubishi dar, wobei der 200W HF-KE23W1-S100 eine optimale Balance zwischen Leistung und Größe bietet.Dieser Motor liefert genügend Drehmoment, um Positionierungsmechanismen zu betreiben, Dreh- und Schaltanlagen und Förderspannungsantriebe bei gleichzeitiger Erhaltung eines für kompakte Automatisierungsgeräte geeigneten kleinen Fußabdrucks.
Das Verhältnis von 3:1 zwischen Stall und Dauerdrehmoment bietet eine ausgezeichnete Beschleunigungsfähigkeit.Dies macht den Motor ideal für Anwendungen mit hohem Zyklus, bei denen schnelle Beschleunigung und Verzögerung kritisch sind.Das Rotordesign mit geringer Trägheit sorgt für eine schnelle Reaktion auf Servoantriebsbefehle, was zu engen Positionsendpunkten und schnellen Absetzzeiten führt.
Integrierte 24 V Gleichspannungshaltbremse
Die federgeführte, elektrisch freigesetzte 24 V Gleichspannungsbremse sorgt für eine ausfallsichere Halteposition bei Stromausfall oder Notstopp.Die Bremse schaltet sich automatisch ein, um die Welle zu sperren., die eine unkontrollierte Bewegung in vertikalen Achsen oder schwerkraftbelasteten Mechanismen verhindert.
Die 24V Gleichspannbremsversorgung ist nahtlos mit den Stromleitungen des Standard-Automatisierungsschranks integriert.während eine ordnungsgemäße Verriegelung des Bremskreises einen sicheren Betrieb gewährleistet, indem die Bremsentlastung mit den Antriebssignalen koordiniert wird.
Schlüsselschachtentwurf
Die mit einem Schlüssel versehene gerade Welle stellt eine positive mechanische Verbindung zwischen Motor und angetriebenen Komponenten her und überträgt Drehmoment sowohl durch den Schlüssel als auch durch die Kupplungsklemmkraft.Diese Konstruktion beseitigt die Gefahr von Rotationsrutschen unter Stoßbelastungen und häufigen Richtungsumkehrungen, die eine zuverlässige Leistung bei Anwendungen mit hohem Zyklus gewährleistet.
Schutzbewertung IP55
IP55-Schutz gewährleistet vollständigen Staubschutz und Widerstand gegen Wasserstrahlen aus allen Richtungen bei reduziertem Druck.Diese Einstufung macht den Motor für saubere Industrieumgebungen geeignet, einschließlich Verpackungshallen, Montageanlagen und geschlossene Automatisierungszellen, bei denen zufällige Spritz- und Luftkontaminationen auftreten können.
Kompatibilität von Verstärkern der MR-E-Serie
Dieser Motor wurde speziell für die Verwendung mit Servoverstärkern der Mitsubishi MR-E-Serie (MR-E-20A oder MR-E-20AG-Modelle) entwickelt und integriert sich nahtlos in das Servo-Steuerungssystem von Mitsubishi.Die MR-E-Verstärker unterstützen sowohl analoge Spannungskommando- als auch Pulszug-Positionskommando-Schnittstellen, die verschiedene Steuerungssystemarchitekturen aufnehmen.
Häufig gestellte Fragen
Mit welchem Servoverstärker ist dieser Motor ausgelegt?
Der HF-KE23W1-S100 ist mit Servoverstärkern der Mitsubishi MR-E-Serie, insbesondere dem MR-E-20A (Standard) oder MR-E-20AG (mit Netzwerkkommunikationsunterstützung), abgestimmt.Eine korrekte Parametrierung des Motortypencodes ist für einen stabilen Betrieb unerlässlich..
Warum hat der Motor ein Stalldrehmoment von 1,9 Nm, aber ein Dauerdrehmoment von nur 0,64 Nm?
Stalldrehmoment ist die maximale kurzfristige Kraft während der Beschleunigungsspitzen, während das kontinuierliche Drehmoment die thermisch nachhaltige Leistung für unbegrenzten Betrieb ist.Die Anwendungskonstruktion muss gewährleisten, dass das Drehmoment nach RMS innerhalb der durchgängigen Nennwerte bleibt..
Wie verriegelt sich die 24V-Bremse während des Betriebs mit dem Servoantrieb?
Die Bremse ist mit der Bremssteuerungsanlage des Servoantriebs verbunden, die die Freisetzung der Bremse vor der Achsbewegung und die Wiedereingliederung vor der Auslösung des Antriebs koordiniert.Diese Sequenz wird in den MR-E-Verstärkerparametern konfiguriert und während der Inbetriebnahme überprüft..
Kann der HF-KE23W1-S100 angesichts seiner Nennleistung von 200 W auf einer vertikalen Achse verwendet werden?
Ja, vorausgesetzt, die Achsbelastung entspricht den Drehmoment- und Trägheitsvorgaben.Während der kontinuierliche Drehmomentbedarf (einschließlich Schwerkraftkompensation) innerhalb der Grenzen von 0 bleibt.64 Nm.
Was deckt IP55 ab und was nicht für die Montageumgebung dieses Motors?
IP55 bietet vollständigen Staubschutz und Widerstand gegen Niederdruckwasserstrahlen, geeignet für saubere Industrieumgebungen.oder Abwaschbedingungen, bei denen höhere IP-Kennwerte erforderlich sind.
