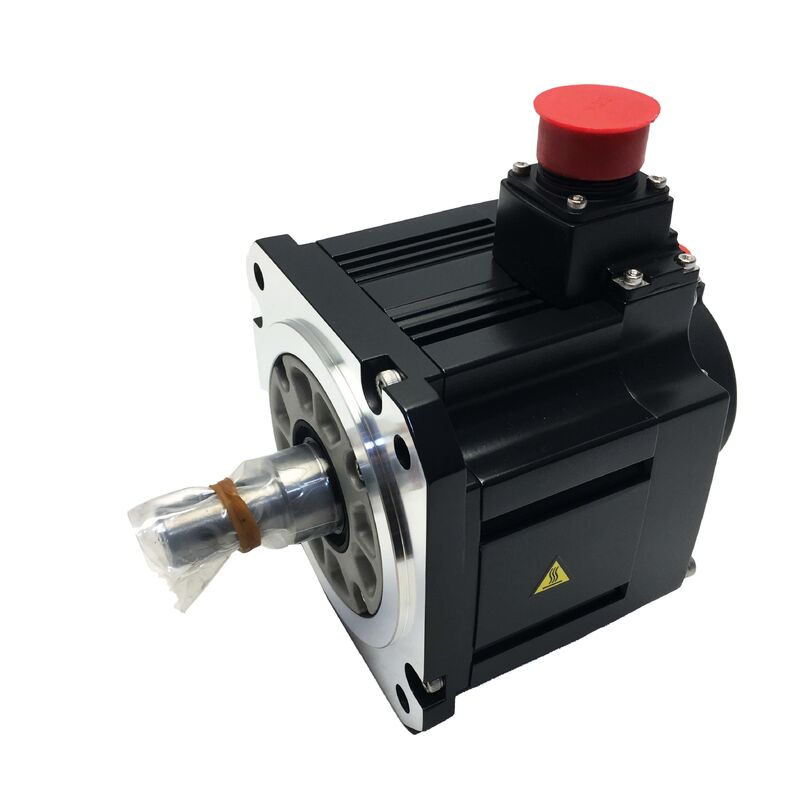

Ein neuer Mitsubishi Servomotor HF-SE202JW1-S100 HFSE202JW1S100 HF-SE202JW1-S100

Mitsubishi HF-SE202JW1-S100 | HF-SE Serie Mittlere Trägheit AC Servomotor — 2,0kW, 9,55Nm, 2000 U/min, Wellendichtring, 131.072ppr, Super MR-E

Übersicht

Der Mitsubishi HF-SE202JW1-S100 ist ein 2,0 kW AC Servomotor mit mittlerer Trägheit aus der HF-SE-Serie, der für die Super MR-E Servo-Verstärker-Plattform entwickelt wurde.

Mit einem Nenndrehmoment von 9,55 Nm und 2.000 U/min auf einem 176 × 176 mm Flansch ist er das 2 kW Mitglied einer Serie mit mittlerer Trägheit, die nach dem gleichen Funktionsprinzip wie die HC-SFS / HC-SFE-Familie konzipiert ist — großzügiges Drehmoment bei moderater Geschwindigkeit, toleranter gegenüber schwereren Lasten und höheren Last-zu-Motor-Trägheitsverhältnissen als kompakte Motorklassen mit geringer Trägheit.

Drei Konfigurationsdetails definieren diese spezielle Variante.

Das J-Suffix bedeutet, dass am Wellenaustritt werkseitig ein Wellendichtring angebracht ist, der den ringförmigen Spalt zwischen der rotierenden Welle und dem Motorgehäuse gegen Schmierstoffnebel und feine Partikel abdichtet, die sonst im Laufe der Zeit entlang der Wellenoberfläche nach innen gelangen würden.

Das W1-Suffix kennzeichnet die glatte gerade Welle ohne Passfeder, die das Drehmoment durch Reibung mit der Bohrung der Kupplungsnabe überträgt.

Es ist keine elektromagnetische Bremse vorhanden, was bestätigt, dass dieser Motor für horizontale oder gegengewichtete Achsen vorgesehen ist, bei denen die Schwerkraftbelastung keine mechanische Halterung erfordert, wenn der Servo ausgeschaltet ist.

Die Bezeichnung S100 kennzeichnet diesen als Spezialmotor, der auf den Super MR-E (MR-E-Super) Servo-Verstärker abgestimmt ist.

Die Super MR-E-Plattform integrierte eine vereinfachte Verdrahtungsarchitektur in das Verstärkerdesign: Strom- und Encoder-Anschlüsse sind an der Vorderseite des Verstärkers für direkten Kabelzugang positioniert, und die Anschlussanordnung reduziert den Verdrahtungsaufwand im Vergleich zu früheren Verstärkergenerationen.

Mit Echtzeit-Autotuning als Standard passt der Super MR-E die Servogewinne während des Betriebs kontinuierlich an und eliminiert die iterative manuelle Gain-Optimierung, die ältere Mitsubishi-Verstärkergenerationen bei der Inbetriebnahme erforderten.

Schlüsselspezifikationen

2,0 kW bei 2.000 U/min — Wo mittlere Trägheit am besten funktioniert

Die HF-SE-Serie arbeitet mit einer Nenndrehzahl von 2.000 U/min, was sie in eine andere Anwendungsklasse einordnet als die 3.000 U/min Motoren mit geringer Trägheit, die kleinere Werkzeugmaschinenachsen dominieren. Zweitausend U/min bei einer Kugelumlaufspindel mit 10 mm Steigung erzeugen eine Schnelllaufgeschwindigkeit von 20 m/min — geeignet für mittelgroße Werkzeugmaschinen und Automatisierungsgeräte, bei denen die Achsenmechanik erheblich schwerer ist als bei kompakten Achsen unter einem Kilowatt.

Der Rotor mit mittlerer Trägheit definiert die Eignung der HF-SE für bestimmte Anwendungen. Sein Rotor ist physikalisch schwerer als ein Motor mit geringer Trägheit im gleichen Gehäuse, und diese zusätzliche Rotormasse wirkt als stabilisierendes Schwungrad in der Servoschleife.

An Achsen mit schwereren Tischen, größeren Werkstückaufnahmen oder Getriebeelementen, die eine erhebliche Trägheit auf die Motorwelle übertragen, toleriert der Motor mit mittlerer Trägheit wesentlich höhere Last-zu-Motor-Trägheitsverhältnisse, bevor die Servostabilität zu einem Problem wird.

Wo ein Motor mit geringer Trägheit konservative Gain-Einstellungen erfordern oder Resonanzen bei Trägheitsverhältnissen über 5:1 aufweisen könnte, ist die HF-SE-Klasse für Verhältnisse bis zu 15:1 mit entsprechender Verstärkerabstimmung ausgelegt — dies erweitert direkt den Bereich der mechanischen Konfigurationen, die dieser Motor bedienen kann, ohne dass ein Getriebe zur Reduzierung der zurückgeworfenen Lastträgheit erforderlich ist.

Mit 9,55 Nm Nenndrehmoment und einem typischen Spitzen-zu-Nennwert-Verhältnis von 3:1 unterstützt die verfügbare Spitzenleistung von 28,65 Nm eine aggressive Beschleunigung der schwereren Lasten, die für diese Motorklasse geeignet sind.

Die Berechnung des Arbeitszyklus — die bestätigt, dass das RMS-Drehmoment über das gesamte Bewegungsprofil innerhalb von 9,55 Nm bleibt — ist der Schritt zur Achsdimensionierung, der bestimmt, ob der HF-SE202 korrekt auf die Last abgestimmt ist.

Wellendichtring (J) — Wellenaustrittsschutz in der Praxis

Der Wellendichtring am Wellenaustritt ist das einzige Dichtelement, das der IP65-Körperschutz allein nicht bieten kann. Die rotierende Welle muss mit einem kleinen ringförmigen Spalt durch das vordere Stirnrad des Motors geführt werden, um eine freie Drehung zu ermöglichen.

Ohne Wellendichtring ist dieser Spalt ein offener Weg für Schmierstoffnebel von benachbarten Kugelumlaufspindeln, Getrieben oder Lagergehäusen, um entlang der Wellenoberfläche nach innen zu wandern und sich im Lagerraum und im Wicklungsbereich während der Lebensdauer des Motors anzusammeln.

Mit dem J-Wellendichtring fährt eine Lippendichtung gegen die rotierende Wellenoberfläche und lenkt Flüssigkeit und Partikel aktiv vom Wellenspalt weg.

Der kombinierte Effekt ist, dass der HF-SE202JW1-S100 sowohl im Gehäuse (IP65) als auch an der Welle abgedichtet ist — geeignet für Installationen, bei denen sich die Motorwelle in der Nähe von Schmierstoffquellen befindet oder wo gelegentliche Spritzer am Wellenaustritt realistisch sind.

Die Lippe des Wellendichtrings ist das Wartungselement mit dem kürzesten Inspektionsintervall am Motor.

Das Lippenmaterial (typischerweise Nitrilkautschuk) härtet über Jahre hinweg durch thermische Zyklen und Kontakt mit Öl leicht aus.

Regelmäßige Inspektion auf Risse, Verformungen oder sichtbare Leckagen an der Dichtung — kombiniert mit rechtzeitiger Austausch bei Erkennung von Verschlechterung — ist die Wartungsmaßnahme, die die Lager und den Encoder des Motors während der gesamten Lebensdauer vor Kontamination schützt.

131.072ppr Absolut-Encoder — Direkte Positionsanzeige beim Start

Der im HF-SE202JW1-S100 integrierte 17-Bit-Absolut-Encoder liefert 131.072 Impulse pro Umdrehung mit absoluter Positionsbeibehaltung in Verbindung mit einer Batterie am Super MR-E Verstärker. Beim Einschalten liest der Verstärker die absolute Winkelposition der Motorwelle direkt vom Encoder ab — die CNC oder Steuerung der Maschine hat die korrekte Achsposition ab dem ersten Scanzyklus, ohne eine Referenzrückfahrt.

Für eine 2 kW Achse mit mittlerer Trägheit, die eine erhebliche Last antreibt, ist der praktische Wert der absoluten Positionsbeibehaltung erheblich. Das Eliminieren der Referenzrückfahrt bedeutet, dass die Maschine keine schwere Tischbewegung zu einem Referenzschalter durchführen muss, jedes Mal, wenn das System eingeschaltet wird.

Bei Maschinen, bei denen die Referenzrückfahrt eine langsame, vorsichtige Fahrt zu einem Endschalter beinhaltet — notwendig, um das Werkzeug und das Werkstück vor der Unsicherheit der Achsposition beim Start zu schützen — eliminiert der Absolut-Encoder diesen Aufwand vollständig, nachdem die anfängliche Nullposition einmal festgelegt wurde.

Die Auflösung von 131.072 ppr entspricht etwa 0,076 μm pro Zählung am Tisch für eine Kugelumlaufspindel mit 10 mm Steigung und 1:1-Kupplung.

Dies liegt weit über der mechanischen Genauigkeit jedes realen Kugelumlaufspindel- und Führungsschienensystems, was bestätigt, dass der Encoder nicht der limitierende Faktor für die Positioniergenauigkeit jeder Achse ist, die dieser Motor antreiben würde. Das Encoder-Feedback liefert auch die Geschwindigkeitsauflösung, die eine gleichmäßige, stabile Geschwindigkeitsregelung über den gesamten Betriebsbereich von 0 bis 2.000 U/min ermöglicht, einschließlich der langsamen Kriechgeschwindigkeiten, die für Homing- und Näherungssequenzen verwendet werden.

Super MR-E Verstärker-Plattform — Einfache Verdrahtung und Autotuning

Die S100-Bezeichnung passt diesen Motor ausschließlich an den Super MR-E Servo-Verstärker (MR-E-Super-Serie), die Mitsubishi-Einzelachsen-Servo-Plattform für den kostengünstigen, kompakten Automatisierungsmarkt.

Die Designphilosophie des Super MR-E konzentriert sich auf die Reduzierung der Integrationskomplexität, ohne die Steuerungsleistung zu beeinträchtigen.

Die Platzierung der Anschlüsse an der Vorderseite des Verstärkers — Strom- und Encoder-Anschlüsse sind von der gleichen Seite wie die Signalanschlüsse zugänglich — vereinfacht die Schaltschranklayout und Kabelführung in kompakten Schaltschränken.

Die Standard-Verdrahtungszeit wird reduziert, da die Kabelverbindungen während der Montage sichtbar und zugänglich sind, und die Anordnung an der Vorderseite eliminiert die Notwendigkeit, Kabel vor der Montage des Verstärkers im Schrank vorzulegen.

Die Echtzeit-Autotuning-Funktion identifiziert kontinuierlich die an die Motorwelle angeschlossene Lastträgheit und passt die Geschwindigkeits- und Positionsregelkreise des Servos an, um eine stabile, gut gedämpfte Reaktion aufrechtzuerhalten.

Wenn sich die Last während des Maschinenzyklus ändert — z. B. beim Be- oder Entladen eines Werkstücks, beim Füllen oder Entleeren eines Förderers — passt das Autotuning die Gains entsprechend an und behält eine konsistente Positionierungsleistung ohne Eingriff des Bedieners bei.

Dies ist besonders wertvoll bei Maschinen mit begrenzter Inbetriebnahmezeit, da der Bedarf an manueller Gain-Optimierung unter verschiedenen Betriebsbedingungen erheblich reduziert wird.

FAQ

F1: Was bedeutet die glatte gerade Welle (W1) für die Kupplungsauswahl?

Die glatte Welle W1 hat keine Passfeder. Die gesamte Drehmomentübertragung erfolgt durch Reibungsschluss zwischen der Wellenoberfläche und der Bohrung der Kupplungsnabe.

Bei 9,55 Nm Nenndrehmoment mit einem typischen Spitzenwert nahe 28 Nm bestimmen die Toleranz der Kupplungsnabenbohrung (ISO h6-Standard für diese Wellenklasse), das angegebene Anzugsdrehmoment des Klemmelements und der Zustand der Wellenoberfläche gemeinsam das erreichbare Reibungsdrehmoment an der Schnittstelle.

Bei Achsen mit häufigen Drehrichtungswechseln bei hohem Drehmoment muss das Klemmdrehmoment gegen die Spitzenleistung des Motors überprüft werden. Das erneute Überprüfen des Klemmdrehmoments nach den ersten 50–100 Betriebsstunden — wenn die anfängliche Setzung erfolgt — ist eine Standard-Inbetriebnahme praxis für glatte Welleninstallationen.

F2: Warum hat der HF-SE202JW1-S100 keine elektromagnetische Bremse und wann wäre die gebremste Variante erforderlich?

Das Fehlen einer Bremse zeigt an, dass dieser Motor für horizontale Achsen oder Achsen vorgesehen ist, bei denen ein externer Gegengewichtsmechanismus die Last stützt, wenn der Servo ausgeschaltet ist. Bei horizontalen Achsen besteht keine Tendenz zur Bewegung, wenn das Motordrehmoment entfernt wird, was eine Bremse unnötig macht.

Bei vertikalen oder geneigten Achsen, bei denen die Schwerkraft auf die Last wirkt, bietet die gebremste Variante — mit B in der Teilenummer bezeichnet — die ausfallsichere mechanische Halterung, die erforderlich ist, wenn der Servo stromlos geschaltet wird. Die Installation der bremserfreien W1-Variante an einer unausgeglichenen vertikalen Achse birgt das Risiko von Achsdriften bei Servo-Deaktivierungsereignissen.

F3: Der Encoder ist 131.072 ppr — erfordert dies eine Batterie für die absolute Beibehaltung?

Ja. Der 17-Bit-Absolut-Encoder des HF-SE202JW1-S100 behält die Position bei Stromausfall nur bei, wenn am Super MR-E Verstärker eine Backup-Batterie installiert ist. Mit installierter und gewarteter Batterie liest der Verstärker die tatsächliche Position der Achse bei jedem Einschalten ohne Homing aus.

Ohne die Batterie arbeitet der Encoder im inkrementellen Modus und eine Referenzrückfahrt ist nach jedem Einschaltzyklus erforderlich. Der Batteriezustand sollte bei geplanten Wartungsintervallen überprüft werden, da eine entladene Batterie beim nächsten Stromausfall zu Positionsverlust führt.

F4: Kann der HF-SE202JW1-S100 mit einem anderen Super MR-E Verstärker als der 200A-Ausführung verwendet werden?

Der 2,0 kW HF-SE202 benötigt den MR-E-200A (oder eine äquivalente S100-Variante) Super MR-E Verstärker, der für die 200W-Klasse ausgelegt ist — wobei zu beachten ist, dass die MR-E-Kapazitätsbezeichnungen von Mitsubishi von der Motorleistung abweichen.

Der Nennstrom des Verstärkers muss den Nennstrom des Motors (ca. 11A für die 2kW-Klasse) aufnehmen können.

Die Verwendung eines unterdimensionierten Verstärkers begrenzt das verfügbare Spitzenmoment und kann den Überlastschutz auslösen, bevor der Motor seine programmierten Beschleunigungsbewegungen abschließen kann. Bestätigen Sie den Verstärker-Modellcode anhand der Super MR-E-Auswahlanleitung für die HF-SE202-Kombination.

F5: Was sind die kritischen Inspektionspunkte für einen gebrauchten HF-SE202JW1-S100?

Inspizieren Sie die Lippe des Wellendichtrings am Wellenaustritt auf Risse oder Verhärtung — eine verschlechterte Dichtung ist der häufigste Weg für Flüssigkeitseintritt bei diesem Motor.

Drehen Sie die Welle von Hand und prüfen Sie auf Lagerrauhigkeit; der 176-mm-Flansch trägt größere Lager als kleinere Motoren, und jede Rauheit ist hörbar, bevor sie mechanisch signifikant wird. Überprüfen Sie, ob die Wellenoberfläche frei von Reibungsspuren oder Kratzern von früheren Kupplungsinstallationen ist.

Messen Sie den Dreiphasenwickelwiderstand auf Phasenbalance und prüfen Sie den Isolationswiderstand gegen Erde mit einem Megger. Bestätigen Sie, dass die Encoder-Batterie auf der Verstärkerseite in gutem Zustand ist, bevor Sie davon ausgehen, dass die absoluten Positionsdaten gültig sind.
