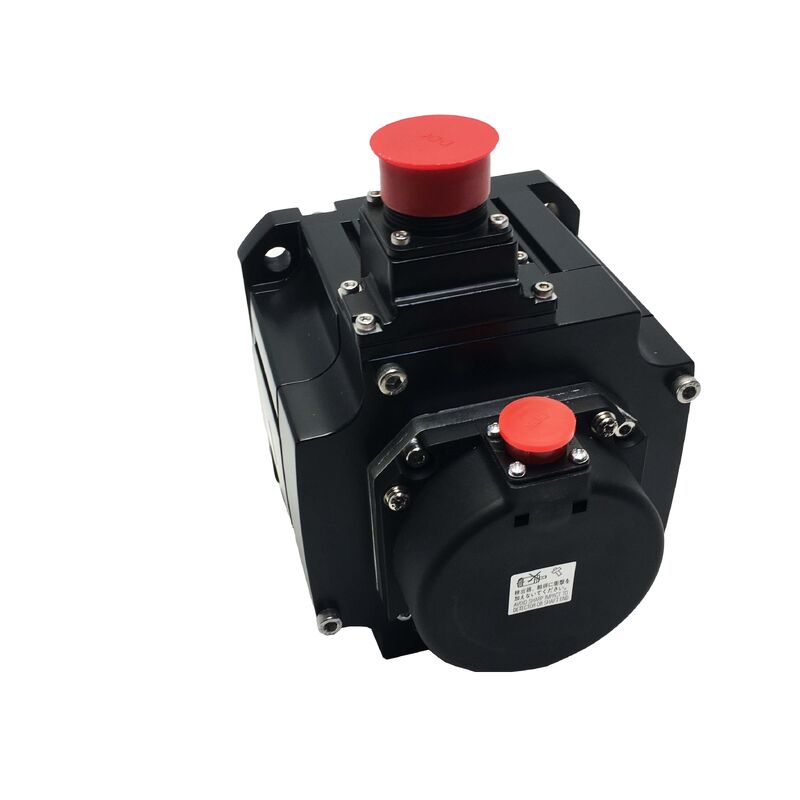

Mitsubishi Servomotor HF-SE102JW1-S100 HFSE102JW1S100 HF-SE1O2JW1-S1OO

Mitsubishi HF-SE102JW1-S100 | AC-Servomotor mit mittlerer Trägheit — 1,0 kW, 4,77 Nm, 2000 U/min, Wellendichtring, 131072 ppr, MR-E Serie

Teilenummer: HF-SE102JW1-S100 Serie: MELSERVO HF-SE — AC-Servomotor mit mittlerer Trägheit

Nennleistung: 1,0 kW

Nenndrehmoment: 4,77 Nm

Spitzendrehmoment: 14,3 Nm

Nenndrehzahl: 2.000 U/min

Maximaldrehzahl: 3.000 U/min

Versorgungsspannung: 200-VAC-Klasse (3-Phasen)

Elektromagnetische Bremse: Keine

Wellendichtring: Ja

Encoder: 17-Bit-Inkremental, 131.072 ppr

Trägheitsklasse: Mittel

Kompatibler Verstärker: MR-E Serie (Super MR-E / S100)

Leistungskapazität: 1,7 kVA

Zustand: Neu

Übersicht

Der Mitsubishi HF-SE102JW1-S100 ist ein AC-Servomotor mit mittlerer Trägheit von 1,0 kW aus der HF-SE-Serie von Mitsubishi Electric, der speziell für die Verwendung mit der Super MR-E Servo-Verstärkerplattform entwickelt wurde.

Mit einem Nenndrehmoment von 4,77 Nm und einem Spitzendrehmoment von 14,3 Nm liefert er die Drehmomentreserve, die für eine reaktionsschnelle Beschleunigung von Achslasten mit moderater Trägheit erforderlich ist — allgemeine Industriemaschinen, Positioniersysteme für Förderbänder, Verpackungsmaschinen und ähnliche Anwendungen, bei denen das Verhältnis von Lastträgheit zu Motor-Trägheit im praktischen Bereich der mittleren Trägheit liegt.

Die Klassifizierung "mittlere Trägheit" ist nicht nur ein Etikett — sie ist der Kern des technischen Kompromisses im Design. Rotoren mit höherer Trägheit sind nachgiebiger gegenüber Ungenauigkeiten bei der Lastanpassung, da der Rotor selbst als Schwungrad fungiert, das die Geschwindigkeitsreaktion glättet.

Die HF-SE-Serie ist für Anwendungen konzipiert, bei denen die Lastträgheit vorhersehbar und moderat ist, das Servosystem echte Reaktionsfähigkeit benötigt und die Regelbandbreite der MR-E-Verstärkerplattform für die Positionierungsanforderungen der Anwendung ausreicht.

Die Kombination aus 131.072 Impulsen pro Umdrehung Encoder-Feedback, der Echtzeit-Autotuning-Funktion des MR-E-Verstärkers und dem Spitzendrehmoment von 14,3 Nm macht den HF-SE102JW1-S100 fähig zu schnellen, präzisen Positionierungszyklen, ohne dass während der Inbetriebnahme eine umfangreiche manuelle Gain-Kalibrierung erforderlich ist.

Die Kennung "JW1" am Ende identifiziert die spezifische mechanische Konfiguration: Keilwelle, Wellendichtring, keine elektromagnetische Bremse.

Der Wellendichtring schließt die Welleneintrittsöffnung gegen Schmiernebel und Partikelkontamination ab und verlängert so die Lebensdauer von Lagern und Wicklungen in den Maschinenumgebungen, in denen die HF-SE-Serie am häufigsten eingesetzt wird.

Das Fehlen einer Bremse kennzeichnet diesen Motor als einen Motor für horizontale Achsen oder eine Achse, bei der ein externer Gegengewicht oder eine mechanische Haltevorrichtung die Schwerkraftlast im Ruhezustand aufnimmt.

Wichtige Spezifikationen

HF-SE Serie — Mittlere Trägheit für ausgewogene Leistung

Die HF-SE-Serie füllt die praktische Mitte in der HF-Servomotorenreihe von Mitsubishi. Darunter zielen die HF-MP- und HF-KP-Serien auf Anwendungen mit extrem niedriger und niedriger Trägheit ab — Hochgeschwindigkeits-Positionierung bei geringer Last, bei der jede Millisekunde Beschleunigungszeit zählt.

Darüber decken die HF-SP- und HF-JP-Serien die höheren Kapazitätsanforderungen von schweren Werkzeugmaschinenachsen mit entsprechend größeren Gehäusen ab.

Die HF-SE mit mittlerer Trägheit ist für die gängigste Klasse industrieller Positionierungsanwendungen konzipiert: Lasten mit definierter und moderater Trägheit, Zykluszeiten im Bereich von Hunderten von Millisekunden statt Zehnteln und Positionierungsgenauigkeitsanforderungen, die durch einen 17-Bit-Encoder zu einem wettbewerbsfähigen Systempreis erfüllt werden.

Ein Förderband-Indexantrieb, eine Drehpositionierachse, ein Verpackungsmaschinen-Zuführmechanismus, ein Materialtransport-Shuttle — dies sind die Anwendungen, die die HF-SE-Serie bedient.

Auf der 1,0-kW-Stufe ist die HF-SE102 der zweite Schritt in der Serie: Die HF-SE52 liegt darunter bei 0,5 kW / 2,39 Nm, die HF-SE152 darüber bei 1,5 kW / 7,16 Nm und die HF-SE202 an der Spitze bei 2,0 kW / 9,55 Nm.

Alle vier teilen sich die Nenn-/Maximaldrehzahl von 2000 U/min / 3000 U/min und die gleiche MR-E-Verstärkerplattform.

Für die Auslegung verdoppelt der Übergang von SE52 zu SE102 ungefähr sowohl das Nenndrehmoment als auch die Fähigkeit des Motors, eine gegebene Trägheitsverhältnis in einer gegebenen Zeit zu beschleunigen.

131.072 ppr Encoder — Präzision und Wiederholgenauigkeit

Der 17-Bit-Inkremental-Encoder mit 131.072 Impulsen pro Umdrehung liefert die Positionsrückmeldung, die den HF-SE102JW1-S100 für hochpräzise Positionierung in einer Vielzahl von Anwendungen befähigt.

Bei einer typischen Kugelumlaufspindelsteigung von 10 mm mit direkter Motorverbindung entspricht 131.072 ppr am Motor etwa 0,076 μm pro Impuls am Tisch — eine Auflösung, die um ein Vielfaches feiner ist als die mechanische Genauigkeit des Kugelumlaufspindel- und Führungsschienensystems, das er antreibt.

Der Encoder ist inkremental, d. h. er zählt Positionsänderungen von einem Referenzpunkt, der beim Start eingerichtet wird. Jeder Stromzyklus erfordert, dass die Achse einen Referenzrücklauf (Homing) durchführt, um ihre absolute Position zu rekalibrieren, bevor sie programmierte Positionsbefehle akzeptiert.

Bei Maschinenanwendungen, bei denen die Startzeit keine Produktionsbeschränkung darstellt, ist dies völlig akzeptabel.

Wo die Startlatenz wichtig ist — häufige Produktionsschichtwechsel, häufige Not-Aus/Neustart-Zyklen — würde ein Absolutwert-Encoder-Variante die Homing-Anforderung eliminieren; der inkrementale HF-SE102JW1-S100 ist die geeignete Wahl, wenn dies keine Rolle spielt.

Die 17-Bit-Auflösung bildet auch die Grundlage für die Echtzeit-Autotuning-Funktion des MR-E-Verstärkers.

Autotuning beobachtet die tatsächliche Geschwindigkeitsreaktion im Vergleich zur befohlenen Geschwindigkeit und passt die Servo-Gains — Proportional-, Integral-, Differential-Gain — in Echtzeit an, um den Folgeschrittfehler und die Einschwingzeit zu minimieren.

Mit 131.072 Rückkopplungsimpulsen pro Umdrehung verfügt der Verstärker über genügend Auflösung, um die kleinen Geschwindigkeitsabweichungen zu erkennen, die Autotuning zur Charakterisierung der mechanischen Last und zur Optimierung der Gain-Einstellungen ohne manuelles Eingreifen verwendet.

Wellendichtring — Umweltschutz ohne IP67-Komplexität

Der Wellendichtring am HF-SE102JW1-S100 ist ein Lippendichtring am Wellenaustritt. Er verhindert, dass Schmiernebel von den Endlagern der Kugelumlaufspindel, Spritzöl aus dem Getriebe und zentrale Schmiersysteme durch den Ringspalt zwischen der rotierenden Welle und dem vorderen Stirnblech des Motors in das Motorgehäuse wandern.

Ohne Wellendichtring ist dieser Spalt ein offener Weg für Kontamination. Lagerfett wandert aufgrund der Zentrifugalkraft nach außen, während durch Maschinenbewegung angetriebener Ölnebel aufgrund von Druckschwankungen nach innen durch den Wellenspalt wandert.

Sobald das Schmiermittel in das Motorgehäuse gelangt, folgt fortschreitend die Kontamination der Wicklungsisolierung und der Encoder-Baugruppe — zuerst als Oberflächenbeschichtung, die den Leckstrom erhöht, dann als Absorption in die Isolierung, die die thermische Degradation beschleunigt.

Der Wellendichtring eliminiert diesen Kontaminationsweg zu vernachlässigbaren Kosten für Reibung und Leistungsverlust.

Bei Motoren, die neben geschmierten Kugelumlaufspindeln, Getrieben oder zentralen Schmierleitungen arbeiten — was auf die Mehrheit der HF-SE102-Installationen zutrifft — ist der Wellendichtring keine Luxusspezifikation, sondern eine Investition in die Lebensdauer. Das "J" in der Kennung JW1 bestätigt, dass der Wellendichtring montiert ist.

S100 Stecker und MR-E Verstärkerintegration

Die S100-Kennung identifiziert die Steckerkonfiguration des Motors als passend zur Super MR-E Servo-Verstärker-Serie. Die Super MR-E Plattform platziert die Motorstrom- und Encoder-Stecker an der Vorderseite des Verstärkers, was den Kabelanschluss auch bei der Installation des Verstärkers in einem engen Schaltschrankbereich erleichtert.

Die Kabeleinführung von vorne — anstatt von oben oder von der Seite — bedeutet, dass das Kabel direkt von der Verstärkerfront zum Motor verlaufen kann, ohne um das Verstärkergehäuse herumgeführt zu werden, was die Kabellänge und die Anzahl der Biegungen im Encoder-Kabel reduziert.

Das Echtzeit-Autotuning des MR-E-Verstärkers beginnt ab dem Moment, in dem der Servo aktiviert wird, und überwacht kontinuierlich die mechanische Reaktion, wobei die Gain-Parameter angepasst werden, wenn sich die Betriebsbedingungen der Maschine ändern.

Für den Inbetriebnahmeingenieur bedeutet dies weniger Zeit mit einem Oszilloskop und Parameterlisten und mehr Zeit mit der Durchführung tatsächlicher Testzyklen.

Die Autotuning-Funktion nutzt das 131.072 ppr Feedback des Encoders, um den Geschwindigkeitsfolgeschrittfehler mit ausreichender Auflösung zu beobachten, um die subtilen mechanischen Resonanzen zu erkennen, die bei der manuellen Gain-Einstellung oft übersehen werden.

FAQ

F1: Warum wird der HF-SE102JW1-S100 als "mittlere Trägheit" beschrieben und was bedeutet das für die Achsdimensionierung?

Mittlere Trägheit bezieht sich auf das Trägheitsmoment des Rotors — der Rotor der HF-SE-Serie ist schwerer als Designs mit geringer Trägheit, was ihn weniger empfindlich gegenüber Lastträgheits-Fehlanpassungen macht, aber etwas langsamer in der Spitzenbeschleunigungsreaktion.

Die praktische Auswirkung auf die Achsdimensionierung: Die an den Motor angeschlossene Lastträgheit sollte für eine optimale Servo-Leistung typischerweise das 15-fache der Motor-Eigenmasse oder weniger betragen.

Das Überschreiten dieses Verhältnisses führt dazu, dass die für eine stabile, reaktionsschnelle Regelung erforderlichen Servo-Gains an die Stabilitätsgrenze des Verstärkers stoßen, was die Abstimmung erschwert und die erreichbare Bandbreite begrenzt. Motoren mit mittlerer Trägheit sind toleranter gegenüber höheren Lastträgheitsverhältnissen als Designs mit geringer Trägheit.

F2: Der Motor hat keine elektromagnetische Bremse — kann er an einer vertikalen Achse verwendet werden?

Ohne elektromagnetische Bremse bietet der Motor keine mechanische Haltekraft, wenn der Servo stromlos ist. An einer vertikalen Achse wird die Last durch die Schwerkraft bewegt, wenn die Servo-Leistung abgeschaltet wird, es sei denn, es wird eine externe Unterstützung bereitgestellt — ein pneumatisches Gegengewicht, eine mechanische Verriegelung oder eine externe Bremse.

Wenn keine dieser Vorrichtungen vorhanden ist, muss die bremstragende Variante des HF-SE102 (mit "B" am Ende der Modellbezeichnung) spezifiziert werden. Für horizontale Achsen oder schwerkraftausgeglichene vertikale Achsen ist der bremsefreie HF-SE102JW1-S100 die richtige Wahl.

F3: Welcher MR-E Servo-Verstärker wird für den HF-SE102JW1-S100 benötigt?

Der HF-SE102JW1-S100 mit 1,0 kW wird mit dem Servo-Verstärker MR-E-100A/AG-QW003 gepaart. Der MR-E-100A ist der Verstärker der 1,0-kW-Klasse der Super MR-E-Reihe, passend zur S100-Motorstecker-Konfiguration.

Die Verwendung eines Verstärkers mit geringerer Leistung (wie z. B. des MR-E-70A) birgt das Risiko von Überstrom bei der Spitzenmomentanforderung des Motors; die Verwendung eines Verstärkers mit höherer Leistung ist prinzipiell möglich, erfordert jedoch die Bestätigung der Parameterkompatibilität. Die Kennung QW003 am Verstärker bezeichnet die Super MR-E-Konfiguration, die für S100-Motoren geeignet ist.

F4: Was ist das Homing-Verfahren des Encoders beim Start?

Der 17-Bit-Encoder am HF-SE102JW1-S100 ist inkremental — er hat keinen gespeicherten Absolutwert-Speicher. Bei jedem Stromzyklus muss der MR-E-Verstärker einen Referenzrücklaufzyklus für diese Achse durchführen, um den Koordinatenreferenzpunkt festzulegen.

Die Achse fährt mit reduzierter Geschwindigkeit zu ihrem Referenzschalter oder mechanischen Anschlag, der Verstärker zeichnet den Encoder-Zähler am Referenzpunkt auf, und das Koordinatensystem wird von diesem Punkt aus eingerichtet. Dies muss erfolgreich abgeschlossen sein, bevor die CNC oder SPS Positionsbefehle auf der Achse akzeptiert.

Wenn die Stromversorgung während des Zyklus unterbrochen wird und der Referenzrücklauf unterbrochen wird, muss der vollständige Referenzrücklauf neu gestartet werden.

F5: Welche Wartung erfordert der HF-SE102JW1-S100 im Betrieb?

Die wichtigsten regelmäßigen Überprüfungen sind der Zustand des Encoder-Kabels und -Steckers (auf Scheuern, Risse in der Isolierung an Biegungen und korrekten Sitz des Steckers prüfen — ein teilweise eingerasteter Encoder-Stecker verursacht Rückkopplungsfehler, die sich als unregelmäßige Achsbewegung äußern), der Zustand des Wellendichtrings (auf Risse oder Verhärtung bei geplanten Wartungsintervallen prüfen; ein beschädigter Dichtring lässt Schmiermittel eindringen) und der Zustand der Lager (auf Rauheit oder Vibration bei Leerlauf-Testläufen achten). Mitsubishi empfiehlt den Lageraustausch nach 20.000 Betriebsstunden oder wenn Rauheit hörbar wird.

Der Encoder selbst hat keine wartungsfähigen Teile; wenn Encoder-Fehler nach Überprüfung der Kabel- und Steckerintegrität weiterhin bestehen, muss der Motor ersetzt oder in der Fabrik repariert werden.
