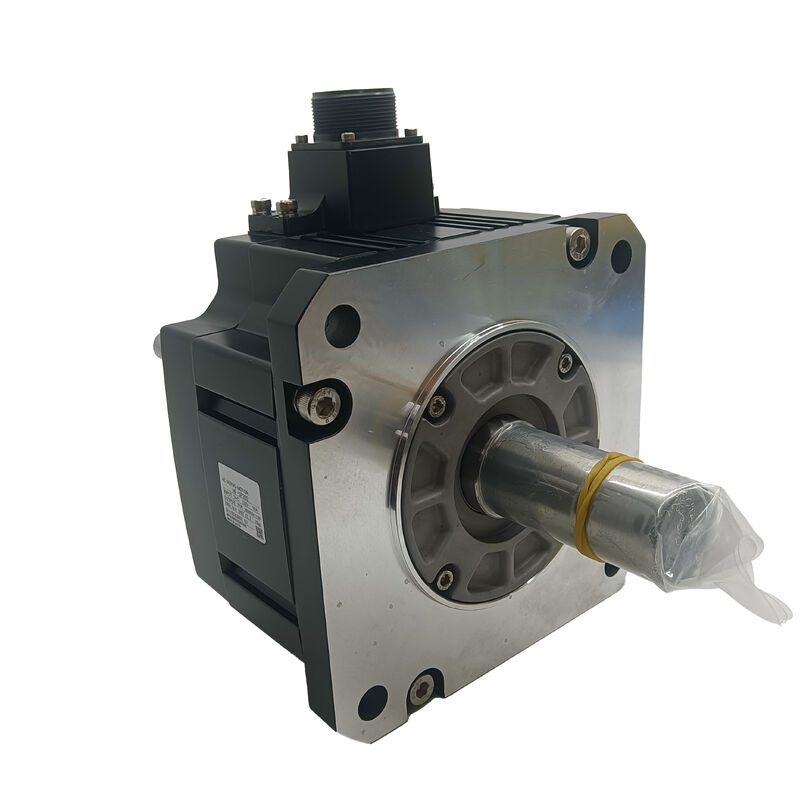

Ein neuer Mitsubishi Servomotor HF-SE152B HFSE152B

Mitsubishi HF-SE152B | MELSERVO Serie AC-Servomotor — 1,5 kW, 2000 U/min, Elektromagnetbremse, Glatte Welle

Teilenummer: HF-SE152B

Marke: Mitsubishi Electric

Serie: HF-SE — Mittlere Trägheit, mittlere Kapazität

Konfiguration: Glatte Welle, integrierte 24V DC Elektromagnetbremse, keine Wellendichtung

Zustand: Neu / Überholt / Austausch verfügbar

Übersicht

Der Mitsubishi HF-SE152B ist ein 1,5 kW AC-Servomotor aus der HF-SE-Familie von Mitsubishi Electric — eine Serie von Motoren mit mittlerer Trägheit und mittlerer Kapazität, die für die Achsantriebe im mittleren Bereich von Industrieautomatisierungsanlagen, Verpackungsmaschinen und allgemeinen Servoanwendungen entwickelt wurde.

Ausgelegt für 2.000 U/min mit einer glatten Ausgangswelle und einer integrierten elektromagnetischen Haltebremse, erfüllt dieser Motor die Anforderungen an Positionierung und sicheres Halten von Maschinen, bei denen sowohl eine genaue Achssteuerung als auch ein mechanisches Halten der Position im Stillstand in einer einzigen kompakten Einheit integriert sein müssen.

Der Suffix B kennzeichnet die integrierte Bremse — ein federbelasteter, elektrisch gelöster 24V DC-Halte-Mechanismus, der automatisch einrastet, wenn der Motor stromlos geschaltet wird.

Für vertikale Achsen, Drehverteilermechanismen und alle Antriebe, bei denen Schwerkraft oder äußere Kräfte unerwünschte Bewegungen verursachen würden, wenn der Servo inaktiv ist, bietet die Bremse mechanische Sicherheit, die rein elektronisches Halten der Position nicht erreichen kann.

Der HF-SE152B arbeitet ohne Wellendichtung — dies ist eine Standardkonfiguration für Installationen, bei denen der Motor in einem Schaltschrank untergebracht oder von direkter Flüssigkeitsbelastung entfernt positioniert ist.

Der Motor ist für den Einsatz mit den Servo-Verstärkern der MR-E-Serie von Mitsubishi konzipiert, einer Plattform, die die präzisen Geschwindigkeits- und Positionssteuerungsanforderungen der Anwendungen abdeckt, für die diese Motorklasse bestimmt ist.

Wichtige Spezifikationen

HF-SE Serie — Mittlere Trägheit im Kontext der HF-Familie

Die HF-SE-Serie nimmt eine spezielle Nische im Mitsubishi HF-Servo-Motorenprogramm ein. Während die HF-KP- und HF-KE-Familien für leichte, schnell reagierende Lasten mit geringer Rotor-Trägheit gebaut sind, ist die HF-SE für Anwendungen konzipiert, bei denen die mechanische Last-Trägheit moderat ist und die Achse eine anhaltende Drehmomentabgabe erfordert, anstatt einer ultraschnellen dynamischen Reaktion.

Dies ist kein Kompromiss — es ist eine Designanpassung für eine wirklich andere Klasse von Anwendungen.

Bei 1,5 kW und 2.000 U/min liefert der HF-SE152B ein Nenndrehmoment von 7,16 Nm an seinem Betriebspunkt und deckt damit den Bereich von Positionierungsaufgaben mit mittlerer Last ab, die in Verpackungsmaschinen, automatisierten Montagesystemen, Förderbandantrieben und Produktionsanlagen zu finden sind, bei denen die Servoachse auf einem definierten Zyklus echte mechanische Masse bewegt.

Der Rotor mit mittlerer Trägheit bietet ein fehlerverzeihenderes Fenster für die Lastanpassung als ein Motor mit geringer Trägheit und toleriert höhere reflektierte Last-Trägheitsverhältnisse, während er ein stabiles Verhalten der Geschwindigkeitsregelschleife ohne aggressive Verstärkungsregelung beibehält.

Die HF-SE-Familie bietet mehrere Nenn-Drehzahlkonfigurationen — die gleiche Drehmomentklasse ist mit unterschiedlichen Nenndrehzahlen erhältlich, um unterschiedliche Antriebsstrangarchitekturen zu ergänzen.

Die 2.000 U/min-Nennung des 152B eignet sich für direkt gekoppelte oder leicht untersetzte Anordnungen, bei denen die Motordrehzahl eng mit dem erforderlichen Achsgeschwindigkeitsbereich übereinstimmt.

Integrierte Elektromagnetbremse — 24V DC, ausfallsicher

Die Bremse des HF-SE152B ist die kritischste Komponente für ein sicheres Achsverhalten in den Anwendungen, für die sie spezifiziert ist. Das federbelastete, elektrisch gelöste Design stellt sicher, dass das Einrasten der Bremse der Standardzustand ist — wenn die Bremsversorgungsspannung entfernt wird, verriegelt die Feder die Welle physisch, ohne dass ein aktiver Befehl vom Steuerungssystem erforderlich ist.

Dies ist in drei Szenarien am wichtigsten.

Bei vertikalen Achsen, die Werkzeug- oder Werkstückgewicht tragen, verhindert die Bremse ein Absinken der Achse bei Deaktivierung des Servos, bei Alarmbedingungen oder Stromausfall. Bei Drehverteilermechanismen, die die Position zwischen den Zyklen halten, hält die Bremse die verteilte Position, ohne kontinuierlichen Servo-Strom zu verbrauchen.

Bei Maschinen mit komplexer Mehrachsenbewegung, bei denen ein Not-Aus alle Achsen zuverlässig in Position halten muss, bietet eine federbelastete Bremse an jedem relevanten Motor diese Garantie auf Hardware-Ebene.

Die 24V DC-Versorgung für die Bremsspule integriert sich in die Standard-Steuerstromspannung, die in den meisten Schaltschränken verwendet wird.

Der Bremskreis erfordert eine dedizierte Verkabelung vom Bremsausgang des Servo-Verstärkers und eine Verriegelung, die sicherstellt, dass die Bremse gelöst wird, bevor eine Achsbewegung befohlen wird. Diese Sequenzierung wird in der MR-E-Verstärkerkonfiguration gehandhabt und muss bei der Inbetriebnahme verifiziert werden.

Glatte Welle und Installationshinweise

Die glatte Wellenkonfiguration des HF-SE152B eignet sich für die Drehmomentübertragung mittels Kupplung — Faltenbalg-, Klauen- oder Scheibenkupplungen, die den Wellendurchmesser greifen und das Drehmoment durch Klemmkraft übertragen.

Für einen 1,5 kW Motor, der innerhalb seines Nenn-Drehmomentbereichs arbeitet, können Präzisions-Servo-Kupplungen geeigneter Größe die Last ohne eine Keilverbindung aufnehmen.

Das Fehlen einer Wellendichtung bei dieser Variante ist für die Installationsplanung relevant.

Ohne Wellendichtung hat der Lagerraum des Motors keinen positiven Schutz gegen Flüssigkeitseintritt am Wellenende. Für Installationen in sauberen Industrieumgebungen, Schaltschränken oder Positionen fern von direkter Flüssigkeitsbelastung ist dies keine praktische Einschränkung.

Wo der Motor in der Nähe von Kühlmittel, Schmierstoffnebel oder in Bereichen, die Reinigungsflüssigkeiten ausgesetzt sind, installiert wird, sollte eine Variante mit montierter Wellendichtung — oder eine entsprechende lokale Abschirmung des Wellenendes — in Betracht gezogen werden.

Die Montage erfolgt über eine Standard-Flanschverbindung. Die physikalischen Abmessungen und das Flanschmuster des Motors sind innerhalb der HF-SE 1,5 kW Klasse konsistent, was die mechanische Installation an Maschinen vereinfacht, die bereits für diesen Motorrahmen ausgelegt sind.

Encoder & Antriebskompatibilität

Die HF-SE-Serie verfügt über einen hochauflösenden integrierten Encoder, der eine Absolutwert-Positionsrückmeldung mit 131.072 Zählungen pro Umdrehung liefert — entsprechend einer Auflösung von 17 Bit. Bei dieser Impulszahl verfügen die Positions- und Geschwindigkeitsregelschleifen des MR-E-Verstärkers über eine feine Datenauflösung über den gesamten Drehzahlbereich, was eine sanfte Bewegung bei niedriger Geschwindigkeit, genaue Endpositionen und eine konsistente Konturierungsleistung in Mehrachsenkonfigurationen unterstützt.

Das absolute Encoder-Merkmal bedeutet, dass das Servo-System die Positionskenntnis auch bei Stromunterbrechungen beibehält.

Beim Neustart liest der Antrieb die aktuelle absolute Wellenposition direkt aus — keine Referenzfahrt ist erforderlich, bevor die Maschine betrieben werden kann. Dies eliminiert die Startverzögerung, die mit inkrementellen Encodersystemen verbunden ist, und beseitigt die Klasse von Fehlern, die auftreten können, wenn Referenzfahrten unterbrochen oder falsch abgeschlossen werden.

Der HF-SE152B ist für den Einsatz mit den Servo-Verstärkern der MR-E-Serie von Mitsubishi konzipiert.

Der Verstärker muss vor der Inbetriebnahme mit dem korrekten Motortyp-Code parametriert werden. Die Verstärkungseinstellungen, die Konfiguration des Bremssteuerungs-Ausgangs und die Encoder-Schnittstellenparameter müssen bei der Ersteinrichtung und nach jedem Verstärkerwechsel gemäß der Spezifikation des HF-SE152B überprüft werden.

FAQ

F1: Welcher Servo-Verstärker ist mit dem HF-SE152B kompatibel?

Der HF-SE152B ist für den Einsatz mit Mitsubishi MR-E Serie Servo-Verstärkern konzipiert. Das Verstärkermodell muss so gewählt werden, dass es der 1,5 kW Ausgangsklasse und den Nennstromanforderungen des Motors entspricht. Die Servo-Verstärkerparameter müssen vor dem Betrieb der Achse mit dem korrekten Motortyp-Code für den HF-SE152 konfiguriert werden.

Bei Verwendung einer Drittanbieter-Steuerung bestätigen Sie, dass der Befehls-Schnittstellenmodus des MR-E-Verstärkers — Position, Geschwindigkeit oder Drehmoment — mit dem Ausgabetyp der Steuerung übereinstimmt.

F2: Warum hat dieser Motor keine Wellendichtung und wann ist das wichtig?

Der Standard-HF-SE152B wird ohne Wellendichtung geliefert. Eine Wellendichtung schützt den Lagerraum vor Flüssigkeitseintritt am Wellenaustritt. Ohne sie ist der Motor darauf angewiesen, dass die Installationsumgebung am Wellenende frei von direktem Flüssigkeitskontakt ist.

Für Installationen in Schaltschränken, Reinräumen oder Positionen, die vor Flüssigkeitsbelastung geschützt sind, ist das Fehlen einer Dichtung kein praktisches Problem. Für Positionen in der Nähe von Kühlmittel- oder Schmierstoffnebel sollte eine Variante mit Wellendichtung spezifiziert oder eine lokale Abschirmung installiert werden.

F3: Wie sollte die Bremsenverriegelung bei der Inbetriebnahme konfiguriert werden?

Die Bremse muss gelöst werden, bevor eine Achsbewegung befohlen wird, und muss wieder angezogen werden, bevor der Servo-Antrieb deaktiviert wird. Der MR-E-Verstärker bietet einen dedizierten Bremssteuerungs-Ausgang, der diese Ereignisse bei korrekter Konfiguration automatisch sequenziert.

Die Bremsversorgungsspannung — 24V DC — muss vor der ersten Achsbewegung unabhängig überprüft werden. Ein häufiger Inbetriebnahme-Fehler ist das Befehlen einer Achsbewegung, bevor bestätigt wurde, dass die Bremse vollständig gelöst ist, was dazu führt, dass der Antrieb gegen eine eingelegte Bremse läuft und Drehmomentalarme oder Positionsfehler verursacht.

F4: Was ist der Unterschied zwischen den Motoren der HF-SE und HF-SP Serien bei gleicher 1,5 kW Leistung?

Die HF-SE- und HF-SP-Familien decken beide die 1,5 kW-Klasse ab, zielen aber auf unterschiedliche Anwendungsumgebungen ab. Die HF-SP ist mit Verstärkern der MR-J3-Serie gekoppelt und ist standardmäßig mit IP67-Gehäuseschutz spezifiziert — geeignet für Werkzeugmaschinenachsen mit Kühlmitteleinwirkung.

Die HF-SE ist mit Verstärkern der MR-E-Serie gekoppelt, hat IP55-Schutz und ist für die allgemeine Industrieautomatisierung konzipiert, wo die Betriebsumgebung sauberer ist. Die Antriebskompatibilität und die mechanischen Abmessungen unterscheiden sich, was sie ohne einen entsprechenden Verstärkerwechsel nicht austauschbar macht.

F5: Eliminiert der Absolutwert-Encoder die Notwendigkeit, bei jedem Maschinenstart eine Referenzfahrt durchzuführen?

Ja. Der integrierte Absolutwert-Encoder behält die Wellenpositionsdaten auch bei Stromunterbrechungen ohne Batterie in der Standardkonfiguration. Wenn die Maschine hochfährt, liest der MR-E-Antrieb sofort die aktuelle absolute Position aus — das Steuerungssystem hat die vollständige Achsposition vor jeder Befehlsgebung bekannt.

Dies eliminiert den Start-Referenzfahrzyklus, der bei inkrementellen Encodersystemen erforderlich ist, reduziert die unproduktive Startzeit und beseitigt das Risiko von Referenzfahrfehlern durch unterbrochene Referenzsequenzen.
