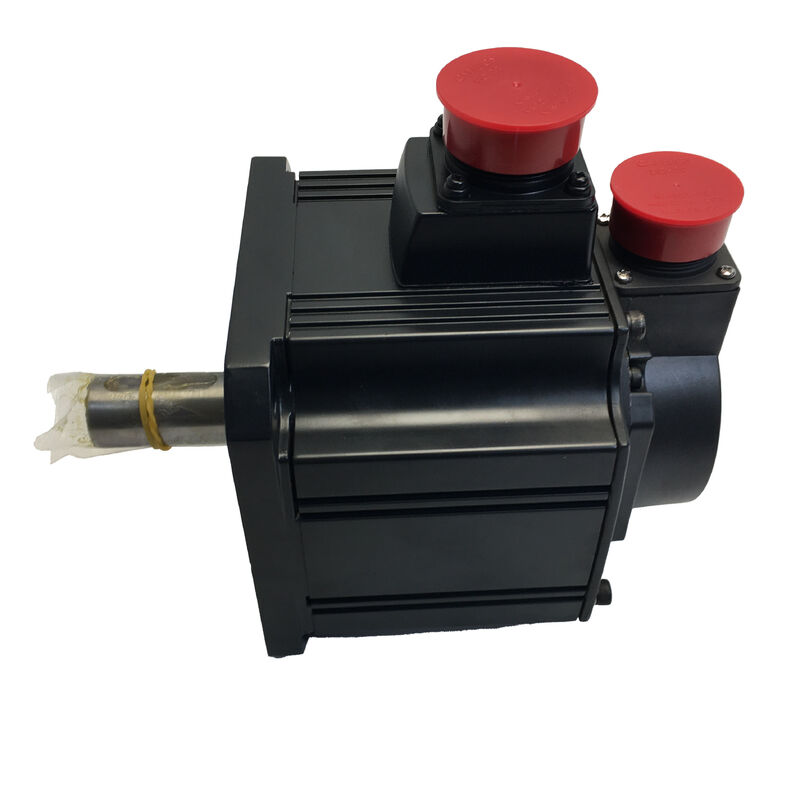

Mitsubishi AC Servomotor HC-SFE102 HCSFE102 HC-SFE1O2

Mitsubishi HC-SFE102 | HC-SF Serie Mittlere Trägheit AC Servomotor — 1,0 kW, 4,78 Nm, 2000 U/min, 123 V, 6,0 A, IP65, Klasse F, 7,3 kg

Teilenummer: HC-SFE102 (auch HCSFE102)

Serie: MELSERVO HC-SF Serie — Mittlere Trägheit, Mittlere Leistung AC Servomotor

Nennleistung: 1.000 W (1,0 kW)

Nenndrehmoment: 4,78 Nm

Spitzendrehmoment: 14,3 Nm

Nenndrehzahl: 2.000 U/min

Nennspannung Eingang: 123 VAC

Nennstrom Eingang: 6,0 A

Gewicht: 7,3 kg

Isolationsklasse: F (155°C)

Schutzart: IP65

Flanschgröße: 130 × 130 mm

Kompatibler Verstärker: MR-J2S Serie

Zustand: Neu / Überholt / Gebraucht

Übersicht

Der Mitsubishi HC-SFE102 ist ein AC-Servomotor mit mittlerer Trägheit und 1,0 kW Leistung aus der HC-SF-Serie, der mit 2.000 U/min bei einer dreiphasigen 123-V-Eingangsspannung und einem Nennstrom von 6,0 A betrieben wird.

Mit einem Nenndrehmoment von 4,78 Nm und einem Spitzendrehmoment von 14,3 Nm bietet er die Drehmomentdichte und die physischen Abmessungen — 130 × 130 mm Flansch, 7,3 kg —, die für Vorschubachsen von Werkzeugmaschinen im mittleren Bereich, Positionierantriebe für Förderbänder und industrielle Automatisierungsgeräte der 1-kW-Klasse erforderlich sind.

Der HC-SFE102 ist das 1-kW-Mitglied der HC-SF-Familie und liegt direkt über dem 0,5-kW-HC-SFE52 in derselben Serie. Beide Motoren teilen sich denselben Montagefußabdruck von 130 × 130 mm und dieselbe Nenndrehzahl von 2.000 U/min, was bedeutet, dass eine für einen der beiden Motoren entwickelte Maschine den anderen mechanisch am Flansch austauschbar aufnehmen kann — nur die elektrischen Anschlüsse, die Verstärkerdimensionierung und die Servo-Parameter unterscheiden sich.

Für Anwendungen, bei denen die Lastanalyse 1,0 kW und 4,78 Nm Dauerleistung anstelle der 0,5 kW / 2,39 Nm des HC-SFE52 bestätigt, bietet der HC-SFE102 diese Leistungssteigerung im identischen mechanischen Gehäuse.

Die Isolationsklasse F — bis 155°C ausgelegt — bietet den thermischen Spielraum, den der Dauerbetrieb in der Industrie erfordert.

Der Motor kann Phasen mit Überlastung ohne Überschreitung der Nennleistung aushalten, ohne dass die Wicklungstemperatur ein Niveau erreicht, das den Isolationsabbau einleitet, was sowohl dem Motor als auch den Systemdesignern eine echte Marge gegen thermisches Versagen unter den variablen Lastzyklen bietet, die reale Produktionsmaschinen auferlegen.

Wichtige Spezifikationen

1,0 kW in der HC-SF Serie — Verdopplung der Leistung bei gleichem Fußabdruck

Der Übergang vom HC-SFE52 (0,5 kW) zum HC-SFE102 (1,0 kW) innerhalb der HC-SF-Familie verdoppelt die Nennleistung, während die Montagefläche — der 130 × 130 mm Flansch, der Lochkreis und der Zentrierdurchmesser — identisch bleibt.

Der Motorkörper wächst in der Tiefe, um das zusätzliche Wicklungsvolumen und den größeren Rotor aufzunehmen, der das doppelte Nenndrehmoment erzeugt, aber der Fußabdruck, den die Motorbefestigungsfläche der Maschine sieht, bleibt unverändert.

Dies ist ein praktischer Vorteil für Maschinenbauer, die eine Produktlinie mit mehreren Leistungsoptionen anbieten müssen.

Ein einziges mechanisches Design mit einer 130-mm-Motorbefestigung kann entweder den HC-SFE52 mit 0,5 kW oder den HC-SFE102 mit 1,0 kW aufnehmen und deckt einen Leistungsbereich von 2:1 ab, ohne das strukturelle Design der Maschine zu ändern. Die elektrischen Anschlüsse, der Verstärker und die Software-Parameter ändern sich; die mechanische Zeichnung nicht.

Mit 4,78 Nm Nenndrehmoment deckt der HC-SFE102 primäre Vorschubachsen auf mittelgroßen Bearbeitungszentren ab, bei denen die Tischmasse und die Schnittkräfte mehr Drehmoment erfordern, als ein 0,5-kW-Motor auf Dauer leisten kann.

An einem Bearbeitungszentrum mit einem 100–200 kg schweren Tisch und einer 10-mm-Kugelumlaufspindel bei einer 1:1-Kupplung bieten das Nenn- und Spitzendrehmoment des HC-SFE102 ausreichende Kraft für aggressive Schnittzyklen, ohne dass der Motor kontinuierlich nahe seiner thermischen Grenze betrieben wird.

4,78 Nm Nenn- / 14,3 Nm Spitze — Der Arbeitsdrehmomentbereich

Das Verhältnis von Spitze zu Nennwert von 3:1 in der HC-SF-Serie verleiht dem HC-SFE102 das Dreifache seiner Dauerleistung für Beschleunigungsphasen. Praktisch bedeutet dies: Der Motor trägt die Achslast und überwindet den Schnittwiderstand bei 4,78 Nm oder weniger im stationären Zustand; während der Beschleunigung aus dem Stillstand auf Eilganggeschwindigkeit stehen 14,3 Nm zur Verfügung, um die Geschwindigkeit der Last in kürzestmöglicher Zeit zu ändern.

Die Zeit, über die das Spitzendrehmoment aufrechterhalten werden kann, bevor das elektronische thermische Modell des Verstärkers auslöst, wird durch die RMS-Stromberechnung begrenzt.

Bei 6,0 A Nennstrom beträgt der Spitzenstrom für 14,3 Nm etwa 18 A — der Verstärker überwacht den RMS-Strom über ein rollierendes Fenster und erlaubt kurze Spitzen, während er verhindert, dass der Durchschnittsstrom die thermische Kapazität des Motors überschreitet.

Ein korrekt dimensioniertes Bewegungsprofil für den HC-SFE102 hält das RMS-Drehmoment unter 4,78 Nm, während das Spitzendrehmoment für die kürzesten Beschleunigungsphasen genutzt wird, die die Anwendung zulässt.

Für Anwendungen mit sprunghaften Änderungen des Lastdrehmoments — ein Förderband, das variable Rückdrücke durch das Gewicht des Materials erfährt, oder eine Maschinenachse, die zwischen Leerlauf und Materialeingriff wechselt — bietet die Spitzendrehmomentreserve den Stromspielraum, um diese Transienten zu absorbieren, ohne dass der Servo in Nachlauf-Fehler gerät.

Isolationsklasse F — 155°C thermische Obergrenze

Die Wicklungsisolierung der Klasse F des HC-SFE102 ist für eine thermische Lebensdauer von 155°C am Hotspot ausgelegt. Im Normalbetrieb bei Nennstrom, Umgebungstemperatur und ausreichender Belüftung bleibt die Wicklungstemperatur weit unter dieser Grenze.

Die Klassifizierung nach Klasse F schafft einen echten thermischen Puffer — sie bedeutet, dass der Motor intermittierende Überlastungen, erhöhte Umgebungstemperaturen oder eingeschränkte Luftstrombedingungen aushalten kann, ohne dass die Wicklungstemperatur das Niveau erreicht, bei dem der Isolationsabbau schnell wird.

Die Lebensdauer der Isolierung halbiert sich mit jedem anhaltenden Anstieg der Temperatur um 10°C über die Nennklasse hinaus. Ein Motor, der 20°C über seiner Isolationsklassenbewertung läuft, hat nur noch etwa ein Viertel seiner nominalen Isolationslebensdauer.

Klasse F bei 155°C, im Betrieb bei 40°C Umgebungstemperatur mit einem korrekt dimensionierten Verstärker, der ihn bei Nennlast antreibt, hat eine Wicklungstemperatur typischerweise 60–80°C über der Umgebungstemperatur — was unter normalen Bedingungen eine Marge von 35–55°C unterhalb der Klassengrenze lässt.

Diese Marge ist in zwei spezifischen Szenarien wichtig: Maschinen, die in Umgebungen mit erhöhter Umgebungstemperatur betrieben werden (Gießereien, Sommerproduktion ohne Klimatisierung, geschlossene Schränke mit unzureichender Belüftung) und Maschinen, die schnell zwischen Leerlauf und Volllast wechseln.

In beiden Fällen bietet Klasse F die thermische Reserve, die es dem HC-SFE102 ermöglicht, Wärmeimpulse zu absorbieren, ohne dass die Isolierung temperaturempfindliche Degradation erfährt.

IP65 und die Werkzeugmaschinenumgebung

IP65 — vollständiger Staubschutz und Schutz gegen Wasserstrahlen aus beliebiger Richtung — ist die minimale praktische Anforderung für einen Servomotor, der im oder in der Nähe des Arbeitsbereichs einer CNC-Werkzeugmaschine betrieben wird.

Kühlnebel, Kondensation von kalten Teilen und warmer Luft, Reinigungsstrahlen und die feinen metallischen und abrasiven Partikel, die bei der Bearbeitung entstehen, sind in diesen Umgebungen in unterschiedlicher Intensität vorhanden, und ein Motor ohne ausreichenden Schutz müsste in Monaten statt Jahren ersetzt werden.

Die IP65-Bewertung des HC-SFE102 bedeutet, dass der Motorkörper, die Wicklung und das Encoder-Fach gegen diese Bedingungen abgedichtet sind.

Der Wellenaustritt ist die einzige Stelle, die die IP65-Prüfung nicht vollständig abdichtet — die rotierende Welle muss durch das vordere Lagergehäuse des Motors geführt werden, und der ringförmige Spalt an dieser Stelle ist der Weg für Schmierstoffnebel von benachbarten Kugelumlaufspindeln und Lagern, der sich im Laufe der Zeit in den Motorkörper einschleppen kann. Für Installationen in der Nähe von geschmierten Mechanismen fügt die Öl-Dichtungs-Variante der HC-SF-Serie eine Lippendichtung am Wellenaustritt hinzu, um diesen Weg zu schließen.

Wo der Motor fern von direkter Kühlmittelbelastung montiert ist — in einem Sekundärgehäuse, an einer Maschinenachse weit über der Schnittzone — ist die Standard-IP65-Spezifikation ausreichend.

Wo der Motorkörper im primären Arbeitsbereich der Maschine, in der Nähe von Kühlmittelzuführdüsen liegt oder wo der Motor während der Reinigung abgebürstet wird, ist die Öl-Dichtungs-Variante die konservative und richtige Wahl.

7,3 kg — Physische Abmessungen und Installationsüberlegungen

Mit 7,3 kg ist der HC-SFE102 ein Motor, der bei Installation und Wartung eine bewusste mechanische Handhabung erfordert.

Dieses Gewicht — etwa 60 % schwerer als ein vergleichbarer 1-kW-Motor in der kleineren 80-mm-Flanschklasse — spiegelt den größeren Rotor, den längeren Statorstapel und das schwerere Gehäuse wider, die das 130-mm-Flansch-Format mit mittlerer Trägheit benötigt, um 4,78 Nm Dauerleistung bei 2.000 U/min zu erzeugen.

In der Praxis bedeutet 7,3 kg, dass der Motor während des Anziehens der Befestigungsschrauben nicht nur an seinen elektrischen Steckverbindern gehalten werden sollte — Beschädigungen der Steckverbinder und Fehlausrichtungen am Motorregister sind beides Risiken, wenn das Gewicht des Motors über einen ungestützten Kabelbaum getragen wird.

Ein Stützblock oder eine zweite Person, die den Motor hält, während die erste Person die Befestigungsschrauben ausrichtet und anzieht, ist die richtige Installationspraxis.

An der Maschine trägt die Masse von 7,3 kg auch zu den mechanischen Resonanzeigenschaften der Achse bei.

Der Motor, seine Kupplung und der angetriebene Mechanismus bilden ein kombiniertes dynamisches System, und Änderungen der Motormasse — zum Beispiel der Austausch eines leichteren Motors durch den HC-SFE102 oder umgekehrt — erfordern eine Neubewertung der Servoverstärkungseinstellungen und möglicherweise der mechanischen Nachgiebigkeit der Kupplung zwischen Motor und Kugelumlaufspindel.

MR-J2S Serie Verstärkerkompatibilität

Der HC-SFE102 ist für den Einsatz mit den Servo-Verstärkern der Mitsubishi MR-J2S-Serie konzipiert. Bei 1,0 kW und 6,0 A Nennstrom ist der passende Verstärker der MR-J2S-100A (analog/Impulstakt-Schnittstelle) oder MR-J2S-100B (SSCNET serielles Netzwerk-Schnittstelle).

Die HC-SF-Serie Motoren verwenden zirkuläre Steckverbinder vom Kanonen-Typ (MS-Typ) für Strom- und Encoder-Kabel — ein Steckverbinderformat, das eine zuverlässige vibrationsfeste Verbindung in Werkzeugmaschineninstallationen bietet, aber dessen Verriegelungsring vollständig eingerastet sein muss, bevor der Motor betrieben wird.

Ein teilweise sitzender Kanonenstecker äußert sich als Encoder-Fehleralarme oder intermittierende Achsenfehler und nicht als offensichtliches Verbindungsproblem.

Die MR-J2S-Plattform unterstützt Positions-, Geschwindigkeits- und Drehmomentregelungsmodi, Autotuning und die serielle RS-232C/RS-422-Kommunikationsschnittstelle für die Parametrierung über die MR Configurator-Software.

Für Installationen, die von MR-J2S auf neuere Verstärkergenerationen umsteigen, unterstützen die Erneuerungswerkzeuge von Mitsubishi die Migration zu MR-J4-B-Verstärkern unter Verwendung des vorhandenen MR-J2S-B-Motion-Controllers, wodurch die Antriebselektronik aufgerüstet werden kann, während der Motor und die mechanische Schnittstelle unverändert bleiben.

FAQ

F1: Was ist der Unterschied zwischen dem HC-SFE102 und dem HC-SFS102?

Beide sind 1,0 kW, 2.000 U/min, mittlere Trägheit HC-SF-Serienmotoren mit demselben 130 × 130 mm Flansch, 4,78 Nm Nenndrehmoment und MR-J2S Verstärkerkompatibilität.

Der HC-SFS102 gehört zur MELSERVO J2S-Serie und verfügt über einen 17-Bit-Absolutwertgeber mit 131.072 ppr — mit einer Batterie am Verstärker bietet er absolute Positionsbeibehaltung bei Stromausfall, wodurch das Referenzfahren beim Start entfällt.

Der HC-SFE102 ist die frühere HC-SF-Serienvariante mit der Encoder-Konfiguration seiner Generation. Beim Beschaffen eines Ersatzteils bestätigen Sie, dass die Encoder-Schnittstelle mit dem installierten Verstärker kompatibel ist, bevor Sie eine Variante durch eine andere ersetzen.

F2: Die Nennspannung wird als 123V angegeben — ist dies ein Einphasen- oder ein Dreiphasenmotor?

Der HC-SFE102 ist ein dreiphasiger AC-Servomotor. Die Angabe von 123 V ist die Nennspannung des Motors — die Gegenspannung, bei der die Statorwicklungen ausgelegt sind, wenn der Verstärker den Motor mit Nenndrehzahl antreibt.

Dies ist nicht die Versorgungsspannung für den Verstärker; die Versorgungsspannung beträgt 200–230 V dreiphasig für den MR-J2S-Verstärker, der dann die variable Frequenz und variable Spannung erzeugt, um den Motor anzutreiben.

Die 123-V-Motor-Spannung erscheint auf dem Motortypenschild und wird zur Überprüfung der Motorparameter verwendet, nicht für die Berechnung der Versorgungsverdrahtung.

F3: Was bedeutet Klasse F Isolierung für Lebensdauer und Betriebsbedingungen?

Die Isolierung der Klasse F ist thermisch für eine Wicklungstemperatur von 155°C ausgelegt. Im Normalbetrieb — Nennlast, 40°C Umgebungstemperatur, ausreichende Belüftung — arbeitet die Wicklung deutlich unter dieser Grenze und bietet eine thermische Marge gegen Überlastungsspitzen und erhöhte Umgebungsbedingungen.

Die Lebensdauer der Isolierung nimmt exponentiell mit der Temperatur ab: Dauerbetrieb bei 155°C halbiert die Lebensdauer im Vergleich zum Dauerbetrieb bei 145°C. Die Klassifizierung nach Klasse F ermöglicht es dem HC-SFE102, kurze Überlastungen und erhöhte Umgebungstemperaturen auszuhalten, ohne die thermische Grenze zu erreichen, bei der der Abbau schnell wird.

F4: Benötigt der HC-SFE102 bei jedem Start ein Referenzfahren?

Dies hängt von der verbauten Encoder-Variante ab. Die HC-SFE (frühere HC-SF-Serie) Generation verwendete in einigen Konfigurationen einen inkrementellen Encoder, der nach jedem Einschalten einen Referenzfahrzyklus erfordert hätte. Der HC-SFS102 (J2S-Serie) verfügt über einen Absolutwertgeber, der die Position bei Stromausfall beibehält.

Wenn der installierte HC-SFE102 über einen inkrementellen Encoder verfügt, ist ein Referenzfahrhub beim Start erforderlich, um die Positionsreferenz zu ermitteln.

Wenn die Absolutwertgeber-Fähigkeit für die Anwendung wichtig ist — Vermeidung des Referenzfahrens nach Not-Aus oder Stromausfall — ist der HC-SFS102 mit batteriegestützter Absolutposition die richtige Spezifikation.

F5: Was sind die wichtigsten Prüfungen bei der Installation oder Bewertung eines gebrauchten HC-SFE102?

Drehen Sie die Welle von Hand und achten Sie auf die Lagerglätte — der 7,3 kg schwere Motor hat größere Lager als Motoren kleinerer Bauform, und Lagerrauhigkeit ist als tastbarer Widerstand oder hörbares Schleifen erkennbar, lange bevor sie mechanisch schwerwiegend wird.

Überprüfen Sie die Pins der Kanonenstecker an Strom- und Encoderkabeln auf Korrosion oder verbogene Kontakte. Messen Sie den dreiphasigen Wicklungswiderstand über alle Phasenpaare auf Gleichmäßigkeit und prüfen Sie den Isolationswiderstand gegen Erde mit einem Megger; 6,0 A Nennstrom in einem Motor mittlerer Leistung erzeugt echte Wärme, und der Zustand der Wicklungsisolierung ist es wert, vor der Installation überprüft zu werden.

Überprüfen Sie die Wellenoberfläche auf Fressspuren oder Riefen von früheren Kupplungsinstallationen. Überwachen Sie bei einem Probelauf an einem kompatiblen MR-J2S-Verstärker den Nachlauf-Fehler, bestätigen Sie, dass der Strom im Leerlauf innerhalb der erwarteten Grenzen liegt, und überprüfen Sie das Encoder-Feedback über eine volle Umdrehung, bevor Sie den Motor für die Produktion freigeben.
