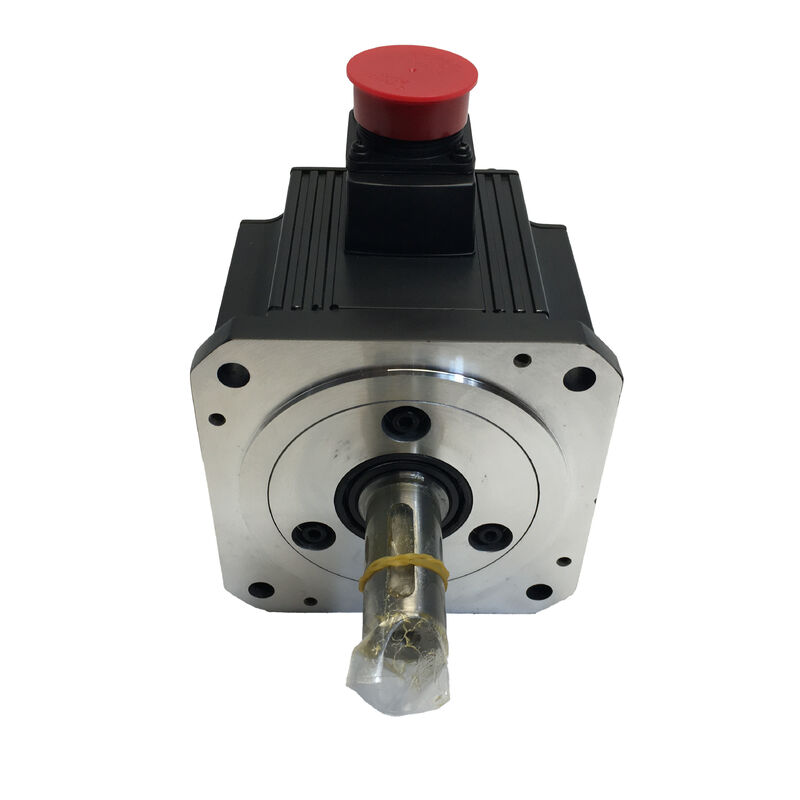

Neuer Mitsubishi Servomotor HC-SFE52 HCSFE52

Mitsubishi HC-SFE52 | HC-SF Serie Mittlere Trägheit AC Servomotor — 0,5 kW, 2,39 Nm, 2000 U/min, 126 V, 3,2 A, 130×130 mm Flansch, IP65

Teilenummer: HC-SFE52

Serie: MELSERVO HC-SF Serie — Mittlere Trägheit, Mittlere Leistung AC Servomotor

Nennleistung: 0,5 kW (500 W)

Nenndrehmoment: 2,39 Nm

Spitzendrehmoment: 7,16 Nm

Nenndrehzahl: 2.000 U/min

Eingang: 3-Phasen AC, 126 V

Nennstrom: 3,2 A

Trägheitsklasse: Mittel

Flanschgröße: 130 × 130 mm

Schutzart: IP65

Kompatibler Verstärker: MR-J2S Serie (MR-J2S-100A/B)

Zustand: Neu / Überholt / Gebraucht

Übersicht

Der Mitsubishi HC-SFE52 ist ein 0,5 kW AC Servomotor mit mittlerer Trägheit aus der HC-SF Serie, der mit einer Nenndrehzahl von 2.000 U/min an einem dreiphasigen 126-V-Eingang mit 3,2 A Nennstrom arbeitet. Mit 2,39 Nm Nenndrehmoment und 7,16 Nm Spitze — einem Verhältnis von Spitze zu Nennwert von 3:1, das eine starke Beschleunigungsfähigkeit im Verhältnis zur Dauerleistung bietet — gehört er zur mittleren Leistungsklasse der HC-SF Familie: ausreichend für primäre Achsen und Materialhandhabungsaufgaben, kompakt genug für Maschinen, bei denen der Flanschfußabdruck von 130 × 130 mm die maßgebliche Einschränkung darstellt.

Die HC-SF Serie nimmt eine besondere Stellung im Servomotorenprogramm von Mitsubishi ein: mittlere Trägheit, 2.000 U/min Nenndrehzahlbetrieb und der größere 130 × 130 mm Flansch, der die typischen höheren Lasten und größeren Kupplungsgeometrien von Werkzeugmaschinen und industriellen Automatisierungsanwendungen im mittleren Bereich bewältigt.

Dies steht im Gegensatz zu den kleineren Flanschfamilien HF und HC-KF/HC-MF, die mit 3.000 U/min an 60 × 60 mm oder 80 × 80 mm Flanschen für leichtere Lasten arbeiten. Die 2.000 U/min Obergrenze und der Rotor mit mittlerer Trägheit des HC-SFE52 machen ihn toleranter gegenüber höheren Lastträgheitsverhältnissen, stabiler auf schlecht gedämpften mechanischen Strukturen und weniger anfällig für Resonanzempfindlichkeit, die Designs mit geringer Trägheit aufweisen können, wenn die Lastträgheit nicht eng kontrolliert wird.

Gebaut nach IP65, bietet der HC-SFE52 vollständigen Staubschutz und Schutz gegen Wasserstrahlen über den gesamten Motorkörper — geeignet für Werkzeugmaschinenumgebungen, Förderbandsysteme und Industriemaschinen, in denen die HC-SF Serie am häufigsten eingesetzt wird.

Schlüsselspezifikationen

Mittlere Trägheit bei 2.000 U/min — Warum diese Designklasse existiert

Die Nenndrehzahl von 2.000 U/min der HC-SF Serie im Vergleich zu den üblichen 3.000 U/min der kleineren HF- und HC-KF-Familien spiegelt eine bewusste Designentscheidung wider: Der Motor mit mittlerer Trägheit und größerem Gehäuse erzeugt sein Nenndrehmoment bei einer niedrigeren Drehzahlobergrenze, was für Achsenkonfigurationen vorteilhaft ist, bei denen die Kugelgewindesteigung, das Übersetzungsverhältnis oder die Direktkupplungsanordnung zu einer Motordrehzahl im Bereich von 500–2.000 U/min im Normalbetrieb führen.

Werkzeugmaschinen-Vorschubachsen an Bearbeitungszentren und Drehzentren mit mittleren bis großen Tischmassen sind das natürliche Einsatzgebiet.

Die über das Kugelgewinde und die Kupplung auf die Motorwelle zurückwirkende Tischträgheit ist beträchtlich — bei einer Maschine mit einem 200 kg schweren Tisch und einem Kugelgewinde mit 10 mm Steigung kann die zurückwirkende Trägheit am Motor leicht das 5- bis 15-fache der eigenen Rotor-Trägheit des Motors erreichen.

Ein Motor mit geringer Trägheit würde eine extrem präzise Gain-Abstimmung erfordern, um bei diesem Trägheitsverhältnis stabil zu bleiben; der HC-SFE52 mit mittlerer Trägheit absorbiert diese Belastung mit mehr Spielraum, bevor Servo-Instabilität zu einem Problem wird.

Das gleiche Merkmal kommt Roboterarmen, Rundschalttischen und Wickel-/Spannungssystemen zugute, bei denen die Lastträgheit über den Betriebszyklus hinweg inhärent variabel ist und der Servo während des gesamten Zyklus stabil bleiben muss.

Der Rotor mit mittlerer Trägheit wirkt als stabilisierendes Schwungrad in der Servoschleife und glättet die Geschwindigkeitsreaktion bei Übergängen zwischen leichten und schweren Lastbedingungen.

2,39 Nm Nenn- und 7,16 Nm Spitzenwert — Die Drehmomentreserve

Das Verhältnis von 3:1 zwischen Spitzen- und Nenndrehmoment ist ein charakteristisches Merkmal der HC-SF Serie in dieser Leistungsklasse. Im Dauerbetrieb liefert der Motor 2,39 Nm — ausreichend, um Reibung, Schnittkräfte und Gravitationslasten während der stationären Bewegung zu überwinden.

Während der Beschleunigung von Stillstand auf die Sollgeschwindigkeit liefert das verfügbare Spitzendrehmoment von 7,16 Nm den Impulsstrom, um die Winkelgeschwindigkeit der Last schnell zu ändern, was kurze Beschleunigungsphasen und schnelle Zykluszeiten ermöglicht.

Diese Spitzendrehmomentreserve ist für einen definierten Arbeitszyklus verfügbar — nicht kontinuierlich.

Der elektronische Überlastschutz des Servo-Verstärkers überwacht die RMS-Stromaufnahme über die Zeit und löst bei Überlast aus, wenn der Motor über seine thermische Kapazität hinaus betrieben wird. Die Überlastschutzkurve des MR-J2S-Verstärkers definiert die Grenze: kurze Ausflüge zum Spitzendrehmoment sind zulässig; Dauerbetrieb über das Nenndrehmoment hinaus nicht.

Für die Achsdimensionierung bestimmt das Beschleunigungsdrehmoment, ob die 7,16 Nm Spitze für das vorgesehene Bewegungsprofil ausreichen.

Die Berechnung — Lastträgheit, Bewegungsdistanz, verfügbare Zeit, Reibungsdrehmoment — ermittelt den Spitzen-Drehmomentbedarf. Wenn das erforderliche Beschleunigungsdrehmoment die 7,16 Nm Spitze des HC-SFE52 überschreitet, muss das nächsthöhere Modell der HC-SF Serie (HC-SFE102, 1,0 kW, 4,78 Nm Nennwert, 14,3 Nm Spitze) in Betracht gezogen werden.

130 × 130 mm Flansch — Mechanische Integration

Der 130 × 130 mm Montagesflansch des HC-SFE52 ist das Standardformat für die Integration von Servomotoren mittlerer Leistung in Werkzeugmaschinen und industrielle Automatisierung. Er bietet das Schraubenmuster und die Zentriergeometrie, um die sich Werkzeugmaschinenbauer und Ausrüstungsdesigner für diese Leistungsklasse standardisiert haben — die gleiche mechanische Schnittstelle, die von den HC-SFS52, HC-SFS102 und anderen Motoren der HC-SF und Nachfolgeserien geteilt wird.

Für Ersatz- und Nachrüstanwendungen bedeutet der 130 × 130 mm Flansch, dass der HC-SFE52 physisch jeden Motor der gleichen Flanschklasse ohne mechanische Modifikation der Maschine ersetzen oder ersetzt werden kann. Die wichtigsten Ausrichtungsmerkmale — der Zentrierdurchmesser, der den Motor in der Gehäusebohrung zentriert, der Lochkreis und das Schraubenlochmuster — sind über diese Motorklasse standardisiert.

Der Wellendurchmesser und die Kupplungsgeometrie müssen ebenfalls übereinstimmen, aber die Flansch-Schnittstelle selbst ist ein gängiges Format.

Das 130-mm-Format ist erheblich größer als die 60-mm- und 80-mm-Flansche der kleineren HF-KE- und HF-SP-Serien.

Diese physische Größe spiegelt die mechanischen Lasten wider, die der HC-SFE52 bewältigen soll: höhere radiale Wellenlasten von Riemenantrieben und Zahnradgetrieben, größere Kupplungsnaben mit mehr Klemmflächen und die strukturelle Steifigkeit, die erforderlich ist, wenn Motor und Last durch ein flexibles Kupplungselement getrennt und nicht starr verbunden sind.

IP65 Schutz und die HC-SF Anwendungsumgebung

IP65 bedeutet vollständigen Staubschutz und Schutz gegen Wasserstrahlen aus jeder Richtung — ein robuster Umweltstandard, der die Konstruktion der HC-SF Serie für Werkzeugmaschinen- und industrielle Automatisierungsumgebungen widerspiegelt, in denen Kühlmittel, Reinigungswasser und Bearbeitungsschutt im Arbeitsbereich in der Nähe des Servomotors vorhanden sind.

Bei 0,5 kW und der Größe von 130 × 130 mm wird der HC-SFE52 am häufigsten als primärer Vorschubachsenmotor an Bearbeitungs- und Drehzentren, als Positionierantrieb für Förderbänder oder als Rundschalttischachse eingesetzt — alles Umgebungen, in denen der Motorkörper während der Bearbeitung Kühlnebel oder bei der Wartung direktem Reinigungswasser ausgesetzt sein kann. Die IP65-Bewertung deckt diese Bedingungen zuverlässig ab.

Was IP65 nicht schützt, ist das direkte, anhaltende Eintauchen oder unter Druck stehendes Kühlmittel, das auf den Wellenspalt gerichtet wird — die HC-SF Serie ist für Spritz- und Strahlwasserschutz ausgelegt, nicht für kontinuierliches Flüssigkeitseintauchen.

Anwendungen, bei denen der Motor untergetaucht ist oder bei denen Hochdruckkühlmittel kontinuierlich auf die Welle gerichtet wird, erfordern die Variante mit Öldichtung oder einen speziell entwickelten spritzwassergeschützten Motor.

MR-J2S Serie Kompatibilität

Der HC-SFE52 ist für die Verwendung mit den Servo-Verstärkern der MR-J2S Serie konzipiert — speziell dem MR-J2S-100A (analog/Impuls-Schnittstelle) oder MR-J2S-100B (SSCNET-Netzwerkschnittstelle) für diesen 0,5 kW Motor.

Die MR-J2S-Plattform, Teil der MELSERVO-J2-Super-Generation von Mitsubishi, bietet Positions-, Geschwindigkeits- und Drehmomentregelungsmodi, Autotuning und die RS-232C/RS-422-Kommunikationsschnittstelle für Parametrierung und Überwachung über die MR Configurator-Software.

Die HC-SF Serie verwendet Cannon-Steckverbinder (MS-Typ) sowohl für das Motorstromkabel als auch für das Encoderkabel — ein robustes Rundsteckverbinderformat, das eine sichere Verbindung und zuverlässige Vibrationsfestigkeit in Werkzeugmaschineninstallationen bietet.

Beim Austausch oder Wiederanschließen des HC-SFE52 muss die vollständige Steckverbindung und der vollständig eingerastete Sicherungsring bestätigt werden; teilweise eingerastete Cannon-Steckverbinder führen zu intermittierenden elektrischen Kontakten, die sich als unregelmäßiges Servo-Verhalten oder Encoder-Alarmcodes äußern und nicht als offensichtlicher Verbindungsfehler.

Für Kunden mit MR-J2S-Verstärkern in bestehenden Installationen ist der HC-SFE52 ein bestätigter kompatibler Motor in der Klasse 0,5 kW, 2000 U/min. Bei der Aufrüstung von MR-J2S auf MR-J4-Verstärker ist zu beachten, dass Migrationspfade mit den Mitsubishi-Erneuerungswerkzeugen existieren, die die bestehende MR-J2S-B-Motion-Controller-Verbindung beibehalten, während auf MR-J4-B-Verstärker und kompatible Motoren umgestellt wird.

FAQ

F1: Was ist der Unterschied zwischen dem HC-SFE52 und dem HC-SFS52?

Beide sind 0,5 kW, 2.000 U/min Motoren der HC-SF Serie mit mittlerer Trägheit und den gleichen Nenn- und Spitzendrehmomenten, Strom und 130 × 130 mm Flansch. Der Unterschied liegt in der Encoder-Generation.

Der HC-SFS52 gehört zur MELSERVO J2S Serie und verfügt über einen 17-Bit-Absolutwertgeber mit 131.072 ppr — die Hinzufügung einer Batterie zum MR-J2S-Verstärker ermöglicht die Beibehaltung der absoluten Position ohne Referenzfahrt beim Start.

Der HC-SFE52 ist die frühere Variante der HC-SF Serie mit seiner entsprechenden Encoder-Konfiguration. Für Ersatzwecke bestätigen Sie sowohl die Encoder-Schnittstellenkompatibilität mit dem installierten Verstärker als auch die mechanische Konfiguration (Wellentyp, Vorhandensein einer Öldichtung), bevor Sie eine Variante durch eine andere ersetzen.

F2: Benötigt der HC-SFE52 bei jedem Start eine Referenzrückführung (Homing)?

Dies hängt von der Encoder-Variante und der Verstärkerkonfiguration ab. Der HC-SFS52 (das J2S-Serienäquivalent) verwendet einen Absolutwertgeber, der mit einer Batterie im MR-J2S-Verstärker die Positionsdaten bei Stromausfall speichert — wodurch die Homing-Anforderung entfällt.

Ob der Encoder des HC-SFE52 die absolute Funktionalität bietet, sollte aus der Motordokumentation oder dem Typenschild hervorgehen. Wenn der installierte Encoder inkrementell ist, ist bei jedem Einschalten ein Homing-Zyklus erforderlich.

Für Maschinen, bei denen die Startzeit betrieblich wichtig ist, ist die Bestätigung der absoluten Encoder-Fähigkeit eine wichtige Inbetriebnahmefrage.

F3: Was ist die Empfehlung für das Last-zu-Motor-Trägheitsverhältnis für den HC-SFE52?

Für die HC-SF Serie mit mittlerer Trägheit erlaubt die Mitsubishi-Richtlinie typischerweise Lastträgheitsverhältnisse von bis zu 15 Mal der eigenen Rotor-Trägheit des Motors für einen stabilen Servo-Betrieb bei den empfohlenen Gain-Einstellungen.

Das Design mit mittlerer Trägheit ist speziell toleranter gegenüber hohen Trägheitsverhältnissen als Motoren mit geringer Trägheit, was einer der Hauptgründe für die Spezifikation bei Achsen mit schweren Tischen, großen Werkstücken oder Übertragungselementen ist, die eine erhebliche Trägheit auf die Motorwelle zurückwirken lassen.

Wenn das Lastträgheitsverhältnis die Mitsubishi-Empfehlung überschreitet, wenden Sie sich an Mitsubishi, um Anleitungen zu Gain-Einstellungen und möglichen Anwendungsbeschränkungen zu erhalten.

F4: Welcher MR-J2S-Verstärker wird für den HC-SFE52 benötigt?

Der HC-SFE52 mit 0,5 kW wird mit dem MR-J2S-100A (analog/Impuls-Befehlsschnittstelle) oder MR-J2S-100B (SSCNET-Seriennetzwerkschnittstelle) kombiniert. Die "100" in der Verstärkerbezeichnung gibt die Leistungsklasse von 100 W an, die Motoren mit 0,5 kW in der Mitsubishi-Verstärkerdimensionierung für diese Serie abdeckt.

Bestätigen Sie den Steuerungsschnittstellentyp — ob die Maschine einzelne Impuls-/Analogachsenbefehle (A-Typ) oder einen Motion-Controller über SSCNET (B-Typ) verwendet —, bevor Sie den Verstärker bestellen.

F5: Was sind die wichtigsten Inspektionspunkte bei der Bewertung eines gebrauchten HC-SFE52?

Drehen Sie die Welle von Hand auf Leichtgängigkeit der Lager — der 130-mm-Rahmen trägt größere Lager als kleinere Motoren, und jede Rauheit oder jedes Schleifen ist hörbar, bevor es mechanisch schwerwiegend wird.

Überprüfen Sie die Cannon-Steckverbinder auf verbogene oder korrodierte Pins; der Encoder-Steckverbinder ist der kritischste — selbst leichte Pin-Korrosion erhöht den Kontaktwiderstand und verursacht intermittierende Rückkopplungsfehler.

Messen Sie den dreiphasigen Wicklungswiderstand auf Gleichmäßigkeit und prüfen Sie den Isolationswiderstand gegen Erde mit einem Megger. Überprüfen Sie die Welle auf Fressspuren oder Riefen von früheren Kupplungsmontagen, insbesondere an der Keilnut oder im Kupplungseingriffsbereich.

Ein Prüflauf auf dem Prüfstand bis 2.000 U/min an einem kompatiblen MR-J2S-Verstärker mit Drehmomentüberwachung und verifizierter Encoder-Rückmeldung ist die richtige Endkontrolle vor dem Einbau in eine Produktionsmaschine.
