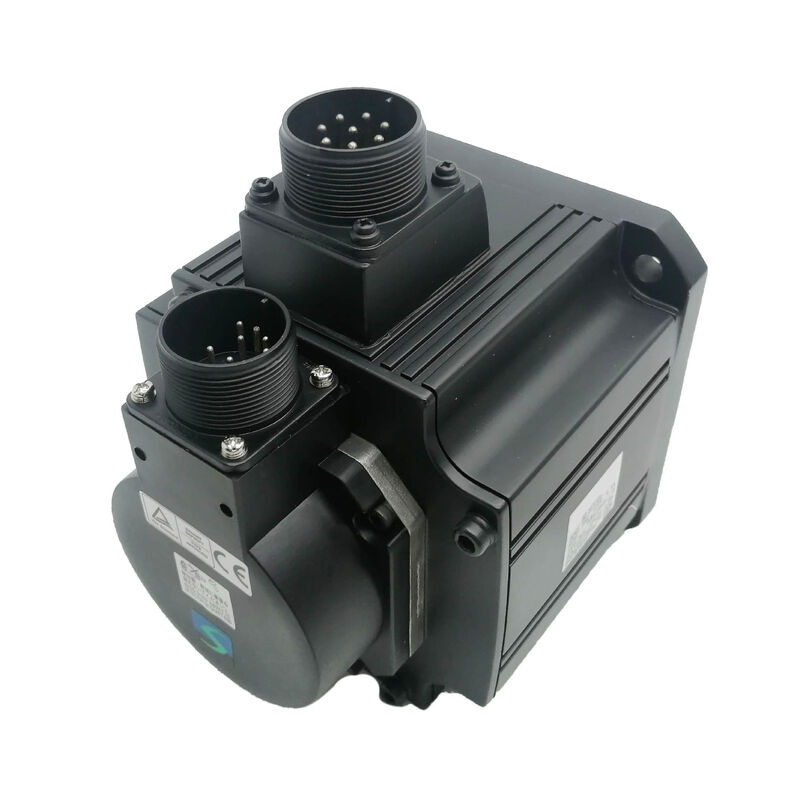

NEW 1PCS HC-SFE152K MITSUBISHI SERVO MOTOR HCSFE152K

Mitsubishi HC-SFE152K | MELSERVO-J2S Serie AC-Servomotor — 1,5 kW, 17-Bit Absolut, Keilnutwelle, IP65

Teilenummer: HC-SFE152K (auch als HC-SFS152K bezeichnet)

Marke: Mitsubishi Electric

Serie: MELSERVO-J2S — HC-SF Typ

Status: Vom Hersteller eingestellt — Aufgearbeitete & Gebrauchtware verfügbar

Zustand: Aufgearbeitet / Austausch / Gebraucht

Übersicht

Der Mitsubishi HC-SFE152K ist ein bürstenloser 1,5 kW AC-Servomotor aus der MELSERVO-J2S Serie von Mitsubishi Electric — speziell die HC-SF Familie von Motoren mit mittlerer Trägheit und mittlerer Leistung.

Mit einem Nenndrehmoment von 7,16 Nm bei 2.000 U/min, einem Spitzendrehmoment von 21,6 Nm und einem 17-Bit-Absolutwertgeber mit 131.072 Zählungen pro Umdrehung wurde dieser Motor für Achsen und Positionieraufgaben entwickelt, bei denen eine anhaltende Drehmomentgenauigkeit, präzises absolutes Feedback und langfristige Zuverlässigkeit in industriellen Umgebungen unerlässlich sind.

Der HC-SFE152K verfügt über eine gerade Keilnutwelle, eine eingebaute Wellendichtung und eine IP65-Schutzart — eine Konfiguration, die die Anforderungen an die mechanische Kopplung, die Wellenabdichtung und den Umweltschutz für Werkzeugmaschinen und Produktionsautomatisierungsanwendungen erfüllt, für die die MELSERVO-J2S Serie entwickelt wurde. Er arbeitet mit einer Versorgungsklasse von 200 VAC, zieht bei Nennlast 9 A und hat eine maximale Strombelastbarkeit von 27 A. Er wird auf einem Flansch von 130 × 130 mm montiert.

Mitsubishi hat dieses Modell inzwischen eingestellt. Die J2S-Plattform wurde durch spätere MELSERVO-Generationen abgelöst, aber eine beträchtliche installierte Basis von J2S-ausgestatteten Maschinen ist weltweit in Produktionsanlagen aktiv — und die Beschaffung eines zuverlässigen HC-SFE152K-Ersatzteils bleibt für viele dieser Betriebe eine praktische und fortlaufende Wartungsanforderung.

Wichtige Spezifikationen

HC-SF Serie — Mittlere Trägheit für reale Achslasten

Mitsubishi hat den Motortyp HC-SF entwickelt, um die Trägheitseigenschaften von moderaten bis schweren mechanischen Lasten anzupassen — die Art von Achsträgheit, die bei mittelgroßen Werkzeugmaschinen, Mehrachsen-Bearbeitungszentren und Automatisierungsgeräten mit angetriebenen Schlitten, kugelgelagerten Tischen oder Drehverteilermechanismen mit realer Masse auftritt.

Das Rotor-Trägheitsmoment von 0,00200 kg·m² definiert das Lastanpassungsverhalten dieses Motors. Wenn die reflektierte Lastträgheit ein angemessenes Vielfaches der eigenen Trägheit des Motors ist — typischerweise im Verhältnis 5:1 oder 10:1, je nach Anwendung —, kann das Servosystem seine Geschwindigkeits- und Positionsregelkreise mit stabilen, gut gedämpften Reaktionen ohne aggressive Gain-Abstimmung schließen.

Der HC-SF liegt im Trägheitsbereich, in dem viele praktische Werkzeugmaschinen-Achskonfigurationen natürlich landen, weshalb er mit den Achsen kombiniert wurde, mit denen er gepaart wurde.

Bei einer Nenndrehzahl von 1.500 U/min mit maximal 3.000 U/min deckt der Motor sowohl typische Schnittvorschubbereiche als auch schnellere Verfahrgeschwindigkeiten ab, die die Nebenzeiten reduzieren.

Das Spitzendrehmoment von 21,6 Nm — das Dreifache des kontinuierlichen Nenndrehmoments — bietet den Beschleunigungsspielraum, der für eine schnelle Achspositionierung erforderlich ist, ohne dass ein überdimensionierter Motor benötigt wird, der weit unter seiner kontinuierlichen thermischen Grenze läuft.

17-Bit Absolutwertgeber — Kein Homing, keine Batterielaufzeit

Der integrierte 17-Bit-Encoder löst 131.072 eindeutige Positionen pro Wellenumdrehung auf und speichert absolute Positionsdaten direkt in der Encoder-Hardware. Beim Start liest der MR-J2S-Antrieb die aktuelle Wellenposition aus, ohne dass die Achse zuerst zu einem Referenzpunkt fahren muss.

Bei einer Mehrachsenmaschine hat das Steuerungssystem sofort nach dem Einschalten die vollständige Positionskenntnis jeder J2S-ausgestatteten Achse — bevor eine Bewegung befohlen wird.

In Produktionsumgebungen ist dies wichtiger, als es scheinen mag. Homing-Zyklen dauern Zeit — Zeit, die sich über Schichten, geplante Wartungsfenster, Not-Aus-Ereignisse und Stromausfälle, die einen aktiven Zyklus unterbrechen, summiert.

Die Eliminierung des Homings aus jeder Startsequenz ist ein echter betrieblicher Vorteil gegenüber inkrementellen Encodersystemen, insbesondere bei Maschinen mit hoher Produktionsleistung, bei denen jede Minute Nebenzeiten messbare Kosten verursacht.

Die 17-Bit-Auflösung unterstützt auch eine feine Geschwindigkeitsgranularität bei niedrigen Wellendrehzahlen, was zu sanften Bewegungsprofilen bei langsamen Vorschubgeschwindigkeiten beiträgt — relevant für Schlichtdurchgänge, Konturinterpolation und jede Operation, bei der Geschwindigkeitswelligkeit bei niedriger Geschwindigkeit die Oberflächenqualität oder Maßgenauigkeit beeinträchtigt.

Keilnutwelle und Wellendichtung

Die gerade Keilnutwelle sorgt für eine positive mechanische Verbindung mit der angetriebenen Komponente — Kupplungsnabe, Riemenscheibe oder Getriebeeingang —, die sich unabhängig von Drehmoment, Stoßbelastung oder Richtungswechseln nicht relativ zur Welle drehen kann.

Für einen 1,5 kW Achsmotor, der bis zu 21,6 Nm Spitzendrehmoment entwickelt, ist die Keilnut keine optionale Konstruktion — sie ist die richtige Spezifikation für jede Kupplungsanordnung, bei der das übertragene Drehmoment und das dynamische Lastprofil das übersteigen, was die Klemmkraft allein über die Lebensdauer des Motors zuverlässig bewältigen kann.

Die eingebaute Wellendichtung schützt das Wellenlager vor Kühlnebel, feinen Metallpartikeln und allgemeiner Verschmutzung, die am Antriebsende einer Werkzeugmaschine im Betrieb vorhanden sind.

Der Zustand der Dichtung bei gebrauchten Motoren ist ein wichtiges Prüfelement — eine verhärtete oder verschlissene Wellendichtung lässt Verunreinigungen die IP65-Gehäuseschutzart umgehen und zum vorderen Lager gelangen, wo eine langsame Degradation beginnt, bevor ein offensichtliches Symptom auftritt.

Dies ist eine der häufigsten Feststellungen bei HC-SF-Motoren mit langer Servicehistorie in nassen Schneidumgebungen.

IP65 im Produktionskontext

IP65 schützt das Motorgehäuse gegen jegliches Eindringen von Staub und bietet Schutz gegen gerichtete Niederdruckwasserstrahlen aus jedem Winkel.

An einer CNC-Werkzeugmaschine deckt dies die routinemäßige Kühlmittelexposition ab — Spritzer von Schneidvorgängen, Nebel in der Schnittzone, zufälliger Flüssigkeitskontakt beim Be- und Entladen von Werkstücken und die allgemeine Flüssigkeitsmigration, die bei jedem aktiv gekühlten Bearbeitungsprozess auftritt.

Die HC-SF-Familie wurde nicht für untergetauchte oder Hochdruck-Kühlmittelstrahlumgebungen entwickelt — Anwendungen mit diesen Bedingungen erfordern IP67 oder höhere Schutzarten.

Für die überwiegende Mehrheit der CNC-Werkzeugmaschinenachsen ist IP65 die richtige Spezifikation und hat sich über die lange Servicehistorie der J2S-Plattform als ausreichend erwiesen.

Kompatibilität mit MELSERVO-J2S-Antrieben

Der HC-SFE152K ist für den Einsatz mit Mitsubishi MR-J2S-Servoverstärkern konzipiert. Der MR-J2S-Antrieb unterstützt nativ den Motortyp HC-SF und das 17-Bit-Absolutwertgeberprotokoll. Der richtige Verstärker für diese Motorgröße ist der MR-J2S-200A — dimensioniert für die 1,5 kW Leistung des Motors und die Stromanforderungen von 9 A Nennstrom / 27 A Spitzenstrom.

Die MR-J2S-Plattform unterstützt sowohl die Hochgeschwindigkeits-Glasfaser-Netzwerkkommunikation SSCNET für koordinierte Mehrachssysteme als auch analoge/Puls-Train-Befehlseingänge für Standalone-Anwendungen. Die Parameter des Servoverstärkers müssen vor dem Betrieb der Achse an die Spezifikation des HC-SF152-Motors angepasst werden.

Bei jeder Maschine, die nach einem Motoraustausch wieder in Betrieb genommen wird, ist die Überprüfung der Parameterintegrität — insbesondere Motortyp-Code, Encodertyp und Nennstrom — der richtige Inbetriebnahme-Schritt, bevor die Achse unter Last betrieben wird.

Für Anlagen, die eine J2S-zu-J4- oder J2S-zu-J5-Antriebs-Upgrade zusammen mit einem Motoraustausch in Betracht ziehen, beachten Sie, dass die Motorkompatibilität über Generationen hinweg eine spezifische Verstärkerkonfiguration erfordert und vor der Implementierung mit dem Mitsubishi-Anwendungs-Support verifiziert werden sollte.

Eingestellter Status und Beschaffung

Der HC-SFE152K wird nicht mehr hergestellt. Wie bei allen eingestellten MELSERVO-Komponenten sind die praktischen Beschaffungsoptionen aufgearbeitete Originale von spezialisierten Servomotoren-Reparaturwerkstätten, geprüfte Neuteile aus Überbeständen und Austauschprogramme.

Angesichts des Alters der J2S-Plattform variiert die Qualität der Aufarbeitung je nach Lieferant — der Unterschied zwischen einem Motor, bei dem die Lager ausgetauscht und unter Last getestet wurden, und einem, der nur gereinigt und neu verpackt wurde, ist von außen nicht sichtbar.

Für kritische Produktionsachsen ist der am besten vertretbare Beschaffungsansatz ein Lieferant, der dokumentierte Testergebnisse liefern kann, die Wicklungswiderstand, Isolationswiderstand, Encoder-Ausgangsintegrität und einen Leerlauf-Hochlauf abdecken — keine mündliche Zusicherung und eine visuelle Inspektion. Bei einem Motor dieses Alters sind diese Tests der Unterschied zwischen einer zuverlässigen Reparatur und einem ungeplanten Ausfall sechs Monate später.

FAQ

F1: Welcher Servoverstärker ist mit dem HC-SFE152K kompatibel?

Der HC-SFE152K ist für den Einsatz mit Mitsubishi MR-J2S-Servoverstärkern konzipiert. Der MR-J2S-200A ist der richtige Verstärker für die 1,5 kW Leistung und die Stromwerte dieses Motors.

Der Antrieb muss mit dem richtigen Motortyp-Code für den HC-SF152 parametriert werden, bevor die Achse betrieben wird. Die Verwendung eines falsch konfigurierten Motortyp-Parameters führt zu Instabilität der Geschwindigkeitsregelung oder zu Antriebsfehlern und muss vor der Lastprüfung behoben werden.

F2: Der Motor ist eingestellt — ist ein neuerer Mitsubishi-Servomotor ein praktikabler direkter Ersatz?

Nicht ohne erhebliche Ingenieurarbeit. Die aktuellen Mitsubishi-Motoren der HG-SR- oder HG-MR-Serie können die Drehmomentklasse erfüllen, aber die Flanschabmessungen, die Wellengeometrie, die Steckverbinderbelegung, das Encoder-Protokoll und die Antriebskompatibilität unterscheiden sich zwischen den J2S- und den aktuellen J4/J5-Generationen.

Eine Substitution über Generationen hinweg erfordert eine mechanische Neubewertung, neue Verkabelung und ein Antriebs-Upgrade zusammen mit dem Motor.

Für einen direkten Wartungsersatz bleibt die Beschaffung eines aufgearbeiteten HC-SFE152K in Verbindung mit dem vorhandenen MR-J2S-Verstärker der risikoärmere Weg, es sei denn, ein vollständiges System-Upgrade ist geplant.

F3: Was bietet der 17-Bit-Absolutwertgeber im Vergleich zu einem Inkrementalgeber?

Ein 17-Bit-Absolutwertgeber speichert die Wellenposition physisch an 131.072 Punkten pro Umdrehung und behält diese Daten ohne Batterie.

Beim Einschalten liest der Antrieb die absolute Position sofort aus — kein Homing-Zyklus erforderlich. Ein Inkrementalgeber verliert die Positionsreferenz beim Ausschalten und benötigt jedes Mal einen Homing-Vorgang, wenn die Maschine neu gestartet wird.

Für Produktionsmaschinen mit mehreren täglichen Starts oder häufigen Not-Aus-Ereignissen summiert sich die durch den Wegfall des Homings eingesparte Zeit zu einem erheblichen Produktivitätsvorteil über die Lebensdauer der Maschine.

F4: Warum ist das Spitzendrehmoment (21,6 Nm) so viel höher als das Nenndrehmoment (7,16 Nm)?

Das Nenndrehmoment ist die kontinuierliche Leistung, die der Motor unbegrenzt innerhalb seiner thermischen Grenzen aufrechterhält. Das Spitzendrehmoment ist das kurzzeitige Maximum für die Beschleunigung — typischerweise für Bruchteile von Sekunden während schneller Achsbewegungen.

Das Verhältnis von Spitze zu Nennwert von 3:1 ist typisch für Servomotoren dieser Klasse und bietet den Beschleunigungsspielraum, der für schnelle Positionierzyklen erforderlich ist, ohne dass ein größerer Motor benötigt wird, der thermisch für die kontinuierliche Betriebslast überdimensioniert wäre.

F5: Was sollte an einem gebrauchten HC-SFE152K vor der Wiederinbetriebnahme überprüft werden?

Messen Sie den dreiphasigen Wicklungswiderstand auf Gleichmäßigkeit über alle Phasen und prüfen Sie den Isolationswiderstand gegen Erde — beides gibt Aufschluss über den Wicklungszustand. Drehen Sie die Welle von Hand, um das Lagergefühl zu beurteilen; Rauheit oder Widerstand deuten auf Verschleiß hin. Überprüfen Sie die Wellendichtung auf Verhärtung oder Risse an der Lippe.

Stellen Sie sicher, dass der Encoder-Stecker und die Kabelausführung unbeschädigt und korrosionsfrei sind. Legen Sie Strom an und entfernen Sie ihn, um zu bestätigen, dass der Encoder ein stabiles absolutes Positionssignal ausgibt. Ein Prüflauf auf Nenndrehzahl mit Überwachung des Encodersignals ist die richtige Endkontrolle, bevor ein Gerät an einer Produktionsachse installiert wird.
