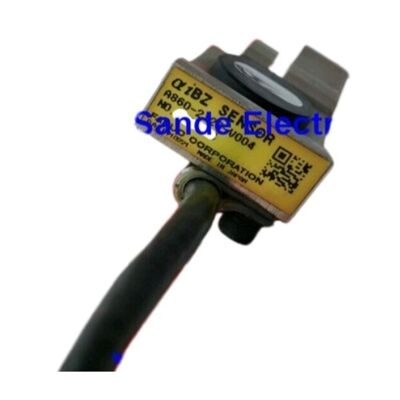

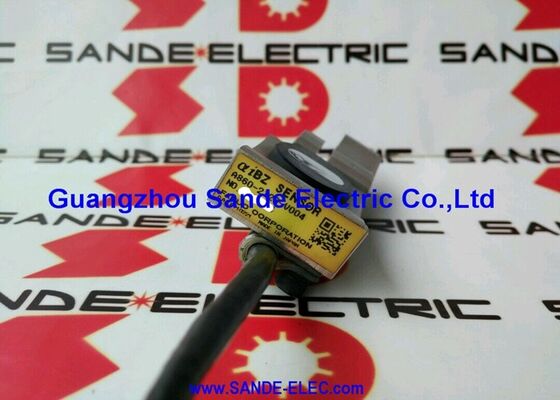

NEUER FANUC Sensor A860-2120-V003 NIB Ein Jahr Garantie A8602120-003 A860-2120-V003

Fanuc A860-2120-V003 ∙ AiBZ Spindelkodeursensor mit Montagering ∙ Eingebaute AC-Spidelmotor-Rückkopplung für Fanuc CNC-Systeme

Teilnummer:Die in Absatz 1 genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EU) Nr. 182/2011 enthalten sind.

Reihe:A860-2120

Hersteller:Fanuc Corporation

Beschreibung:AiBZ-Sensor W/Einbauring

Anwendung:Fanuc eingebauter Wechselstromspindelmotor

Hierzu gehören:Sensor-Einheit + integrierter Befestigungsring

Zustand:Neu / renoviert

Übersicht

DieFanuc A860-2120-V003ist ein AiBZ-Encoder-Sensor für die integrierte Wechselspindelmotorreihe von Fanuc, die dem Spindelmotor seine Echtzeit-Rotorposition und -Geschwindigkeitsdaten liefert.

Diese Variante wird mit dem Montierring geliefert.die die präzise mechanische Schnittstelle ist, die den Sensorkörper in der richtigen Radialposition im Verhältnis zum Tonnrad des Motors oder zum magnetischen Zielspur festsetzt, die die Luftlücke und die Ausrichtung festlegt, von der die genaue Ausgabe des Encoder abhängt.

Bei einem eingebauten Spindelmotor von Fanuc ist der Motorrotor direkt auf der Maschinenspindelwelle montiert

Die Spindel fährt genau nach dem Rotor des Motors.und der AiBZ-Sensor liefert das Positionsfeedback, das diese Anordnung als geschlossene Servoachse anstelle eines einfachen variable Geschwindigkeitsantriebs funktioniert. Orientierungssteuerung, Kontur der C-Achse, Tapping-Zyklen und Gewinde-Schnitt erfordern alle diese Rückkopplungsschleife, um richtig zu funktionieren;Ein defekter oder defekter AiBZ-Sensor nimmt alle diese Spindelfunktionen gleichzeitig offline..

Was den A860-2120-V003 von der V004-Variante unterscheidet (die den Befestigungsring weglässt), ist die Hardwarevollständigkeit.mit dem Befestigungsring eine Variante für die Beschaffung und Anpassung entfällt: der mit dem Sensor gelieferte Ring ist an die mechanischen Toleranzen des Sensorkörpers angepasst, so dass die zusammengebaute Einheit die Luftlücke-Spezifikation ohne Schimmen oder improvisierte Abstandshardware erfüllt.

Schlüsselmerkmale

AiBZ-Encoder-Technologie in Fanuc Spindelmotoren

Die Bezeichnung AiBZ ist die Namenskonvention von Fanuc für den auf den eingebauten Spindelmotoren der αi-Serie verwendeten Inkremental-Encoder-Sensor mit absoluter Kapazität. Der Teil "Ai" kennzeichnet die Motorreihe;Das "BZ" kennzeichnet den Encoder-Schnittstellentypen B bezogen auf die Inkremental-Impuls-Ausgangskanäle (A), B-Phasenquadratur) und Z der einmal pro Umdrehung Nullimpuls, der die absolute Bezugsposition festlegt.

Bei jedem Anschalten initialisiert die Spindelsteuerung den Encoder, indem sie den Z-Puls sucht, indem sie die Spindel durch eine Orientierungsbewegung dreht, um die Referenz zu finden.Der Antrieb kennt die absolute Wellenposition innerhalb einer Umdrehung, und die A/B-Inkrementelle Zählung hält die Verfolgung von diesem Punkt an aufrecht.Diese Initialisierungssequenz ist die "Spindelorientierung" -Funktion, die erfolgreich abgeschlossen werden muss, bevor die Maschine für den Betrieb bereit ist.

Der Sensor erkennt ein physikalisches Muster - eine magnetische oder optische Zielspur - auf der Motorwelle oder einem an ihr angebrachten Tonrad.

Die Luftlücke zwischen Sensorfläche und Zielstrecke bestimmt die Signalamplitude und den Einsatzzyklus.mechanischer Kontakt mit dem rotierenden Ziel möglich istWenn die Lücke zu groß ist, fällt die Signalamplitude unter die Empfängerschwelle und der Antrieb verliert seine Position.Der Befestigungsring in der A860-2120-V003 stellt diese Lücke genau als Teil der Installation.

Rolle in der CNC-Spindelsteuerung

Der Spindelantrieb nutzt das AiBZ-Encoder-Feedback auf verschiedene Weise, abhängig vom vom CNC-Programm gesteuerten Betriebsmodus.Im Drehzahlregelungsmodus , die bei variablen Schneidbelastungen eine programmierte Drehzahl beibehält.

Im Spindel-Orientierungsmodus wechselt der Antrieb in den Positionssteuerungsmodus und nutzt den Z-Impuls und die Inkrementalposition, um die Spindel zur programmierten Winkelhaltposition für den Werkzeugwechsel zu bringen.

In C-Achse oder Tapping-Modus verwendet die CNC die Spindelposition als Servoachse bei ihren Interpolationsberechnungen, wobei die volle Positions-Feedbackschleife aktiv sein muss.

Jeder mit dem Encoder verbundene Alarm auf der CNC-Reihe AL-300 an den Steuerungen Fanuc 0i/30i, der auf den Spindelkodeurschaltkreis zeigt, zeigt typischerweise entweder den Sensor, das Kabel,oder der Encoder des Verstärkers empfängt.

Der A860-2120-V003 ist das richtige Ersatzteil für sensorspezifische Störungen in der Sensorreihe A860-2120, wobei der ursprüngliche Befestigungsring in der Maschine noch funktionsfähig ist.

Installation und Kompatibilität

The A860-2120-V003 is used in Fanuc's built-in spindle motor product line — spindle motors designed for direct installation into machine tool spindle cartridges rather than external belt or coupling connections.

Die Modellbezeichnung des Motors und die Dokumentation des Maschinenherstellers bestimmen, ob die Sensorreihe A860-2120 für die spezifische Spindelmotorvariante geeignet ist.

Die Montage erfordert den Zugang zum Sensorraum des Motors, typischerweise von der Rückseite der Spindelpatrone, und beinhaltet das Entfernen des defekten Sensors.mit einer Länge von mehr als 20 mm,, die Luftlücke zu überprüfen und das Encoderkabel wieder anzuschließen.

Nach der Neuaufstellung muss die Spindel eine Orientierungsbewegung durchführen, um zu überprüfen, ob der Z-Impuls korrekt erkannt wurde, bevor die Maschine in die Produktion zurückgeführt wird.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen dem A860-2120-V003 und dem A860-2120-V004?

Der V003 enthält den Montagering; der V004 nicht. Beide sind das gleiche Sensorelement aus der A860-2120-Serie und dienen der gleichen AiBZ-Positionsrückkopplungsfunktion.

Wenn der ursprüngliche Befestigungsring am installierten Sensor intakt und unbeschädigt ist,Der V004 stellt einen kostengünstigen Sensorersatz .

Wenn der Montierring beschädigt, korrodiert oder nicht verfügbar ist, stellt der V003 die komplette Montage mit einem neuen Ring zur Verfügung, der mit dem Sensor abgestimmt ist.

F2: Welche CNC-Alarme weisen auf einen Ausfall des AiBZ-Sensors hin?

Auf den Bedienelementen der Fanuc-Baureihen 0i, 30i, 31i und 32i erscheinen Spindelkodelarme typischerweise als SP-xxxx-Alarmcodes auf dem Bedienerbrett.Zu den gängigen Codes im Zusammenhang mit dem Sensorfeedback gehört SP-9001 (Spindel-Encoder-Abschaltung), SP-9002 (Fehler des Spindelkodeursignals) und ähnliche Codes im Bereich SP-9xxx.

Die Alarmgeschichte der CNC und die diagnostische LED des Spindelverstärkers können beide auf den Encoder-Feedback-Schaltkreis hinweisen.Überprüfen Sie, ob der Anschluss des Encoder-Kabels an Motor- und Verstärkerendecken sauber und vollständig angeschlossen ist..

F3: Wie wird die Lüftungslücke beim Einbau des A860-2120-V003 eingestellt?

Der Befestigungsring in der A860-2120-V003 stellt die Luftlücke mechanisch ein.Die tatsächliche Lücke zwischen Sensorfläche und dem magnetischen Ziel auf der rotierenden Welle wird durch die Kombination der Geometrie des Rings und der Welle-zu-Gehäuse-Dimension bestimmt.

Nach der Installation überprüfen Sie den korrekten Betrieb, indem Sie das Encodersignal der Spindel während einer langsamen Orientierungsbewegung auf dem Diagnosebildschirm der CNC überwachen und bestätigen, dass der Z-Impuls sauber empfangen wird.

F4: Ist der A860-2120-V003 mit allen eingebauten Spindelmotoren von Fanuc αi kompatibel?

Die Sensorreihe A860-2120 ist für spezifische Fanuc-Modelle mit eingebauten Spindelmotoren konzipiert.In der Dokumentation des Spindelmotors von Fanuc für jedes Motormodell ist die kompatible Sensor-Teilnummer angegeben..

Die Verwendung der falschen Sensorreihe ̇ unterschiedliche physikalische Abmessungen ̇ birgt ein Risiko für falsche Luftlücke, mechanische Störungen oder inkompatible Signalwerte.Bestätigen Sie immer die Sensor-Teilnummer mit dem Motor Namensschild oder Fanuc Spindelmotor Ersatzteilliste vor der Bestellung.

F5: Wie lange dauert die Lebensdauer des AiBZ-Sensors und wann sollte er proaktiv ersetzt werden?

Fanuc veröffentlicht für AiBZ-Sensoren kein festes zeitbasiertes Austauschintervall, sondern ersetzt sie bei Ausfall oder wenn diagnostische Hinweise auf eine Verschlechterung hindeuten.Sensoren in Werkzeugmaschinenumgebungen sammeln Verschleiß durch Vibrationen, thermischen Kreislauf und Kältemittelkontamination über Jahre des Betriebs.

Eine vorbeugende Auswechslungspolitik ∙ der Auswechslung des Sensors während einer geplanten Überholung der Spindelmotorbaugruppe ∙ ist für Maschinen mit doppelter oder dreifacher Schicht angemessen,wenn ungeplante Ausfallzeiten der Spindel eine hohe Produktionswirkung haben.
