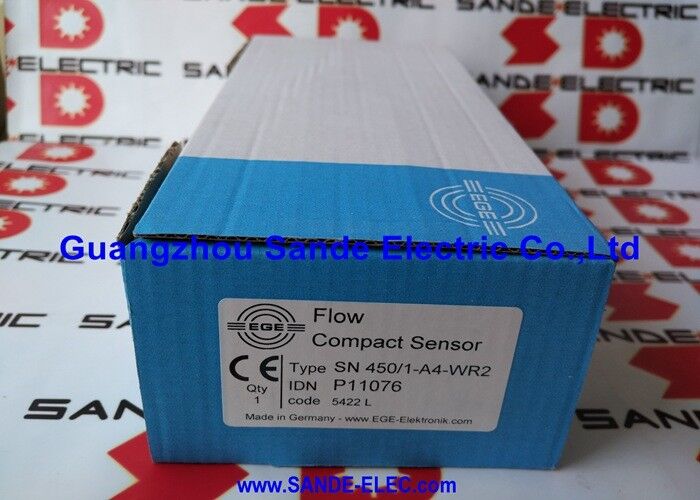

SN450/1-A4-WR2 Durchflusssensor mit Relaisausgang

Übersicht

Der SN450/1-A4-WR2 ist ein kompakter Einschraub-Durchflusssensor, der für die industrielle Überwachung von wasser- und ölbasierenden Medien entwickelt wurde. Sein G1/2 Prozessanschluss, die 48 mm Sensorlänge, der Relaisausgang und die 230-VAC-Versorgung machen ihn gut geeignet für Maschinensysteme, die eine zuverlässige Durchflussüberwachung ohne unnötige Komplexität der Steuerung benötigen.

Das Modell gehört zur SN 450-Familie, die für den robusten Einsatz in rauen und korrosiven Umgebungen konzipiert ist, in denen Langzeitstabilität wichtig ist.

In der Praxis wird dieser Sensortyp für Kühlkreisläufe, Schmierstoffleitungen, Prozesswasserschleifen und Geräteschutzfunktionen gewählt, bei denen ein einfaches Schaltsignal nützlicher ist als ein kontinuierlicher Analogwert.

Dies macht ihn zu einer guten Wahl für Industrieschränke, Versorgungseinheiten, Werkzeugmaschinen und Prozessbaugruppen, die eine klare Relais-basierte Reaktion benötigen, wenn die Durchflussbedingungen außerhalb des erwarteten Bereichs liegen.

Wichtige Spezifikationen

Relaisausgang und AC-Versorgung — Einfache Schaltschrankintegration

Einer der praktischeren Vorteile dieses Modells ist sein Relaisausgang in Kombination mit dem 230-VAC-Betrieb. In realen Industrieinstallationen vereinfacht diese Kombination die Integration mit älteren Schaltschränken, Verriegelungslogiken und Alarmkreisen, die bereits auf AC-Steuerarchitekturen basieren.

Anstatt die Sensorlogik in einen anderen Signaltyp umzuwandeln, kann der Installateur die Einheit oft direkt in die Überwachungskette verdrahten und das Systemdesign sauber halten.

Da das Gerät als kompakter AC-Relaisausgangs-Durchflussregler konzipiert ist, ist es besonders nützlich, wenn das Ziel der Prozessschutz und nicht die fortschrittliche Datenerfassung ist.

In vielen industriellen Setups ist eine stabile Schaltantwort genau das, was der Maschinenbauer wünscht: genügend Informationen, um zu bestätigen, dass die Kühl-, Schmier- oder Prozessdurchfluss vorhanden ist, ohne unnötigen Programmieraufwand hinzuzufügen.

Wasser- und Ölüberwachung — Ein Gerät, breitere Nutzbarkeit

Die veröffentlichten Erfassungsbereiche für Wasser und Öl verleihen diesem Modell einen breiteren Anwendungsbereich als einem Sensor, der nur für ein Medium optimiert ist.

Dies ist in gemischten Industrieumgebungen wichtig, in denen eine Produktfamilie auf mehreren Maschinenplattformen mit unterschiedlichen Flüssigkeiten eingesetzt werden kann.

Für Wartungsteams und Einkaufsabteilungen kann diese Flexibilität die Ersatzteilplanung einfacher und konsistenter gestalten.

Das G1/2-Gewinde und die 48 mm Sondenlänge erleichtern auch die Positionierung des Geräts in Standard-Industrierohrleitungen und kompakten Prozessanschlüssen.

Sowohl für OEMs als auch für Nachrüstarbeiten ist dieses Gleichgewicht zwischen praktischer mechanischer Passform und dauerhafter Überwachungsfunktion ein Hauptgrund dafür, dass Sensoren dieser Klasse weiterhin weit verbreitet sind.

FAQ

F1: Für welche Anwendungen ist der SN450/1-A4-WR2 am besten geeignet?
Er eignet sich am besten für die Durchflussüberwachung in Kühlkreisläufen, Schmierstoffleitungen, Brauchwasserschleifen und ähnlichen Industriesystemen, bei denen das Schaltschrank eine zuverlässige Schalt signal anstelle eines kontinuierlichen Prozesswerts benötigt.

In der Praxis wird er oft als Schutz- oder Freigabegerät verwendet, das bestätigt, ob ein Durchfluss vorhanden ist, bevor eine Maschine weiterläuft.

F2: Warum listet dieses Modell unterschiedliche Bereiche für Wasser und Öl?
Der Sensor reagiert auf thermische Durchflussbedingungen, daher beeinflussen unterschiedliche Medien das Sensorverhalten unterschiedlich. Wasser leitet Wärme effizienter ab als Öl, weshalb der veröffentlichte Betriebsbereich für Wasser niedriger und für Öl höher ist.

Dies ist normal für industrielle Durchflusssensoren dieser Kategorie und sollte bei der Anwendungs auswahl berücksichtigt werden.

F3: Was ist der praktische Nutzen des Relais-Wechsler-Ausgangs?
Ein Relais-Wechsler-Ausgang bietet dem Ingenieur ein flexibles Schaltverhalten für Alarme, Verriegelungen und Maschinenfreigabelogiken.

Er ist besonders nützlich in bestehenden Steuerungssystemen, bei denen der Entwickler einen einfachen elektrischen Kontakt anstelle eines Transistorsignals auf niedriger Ebene oder eines Analogausgangs wünscht.

F4: Ist dieser Sensor für anspruchsvolle Industrieumgebungen geeignet?
Ja. Die veröffentlichten Spezifikationen zeigen IP67-Schutz, ein kompaktes Industriegehäuse und Betriebsbereiche, die typische Bedingungen in Maschinenräumen und Prozessanlagen unterstützen. Dies macht ihn für den täglichen industriellen Einsatz geeignet, bei dem Feuchtigkeit, Vibrationen und Umweltschwankungen Teil des normalen Betriebs sind.

F5: Was sollten Käufer vor der Bestellung überprüfen?
Käufer sollten das Medium, den erforderlichen Durchflussbereich, die Stromversorgung, das Prozessgewinde, die Einstecklänge und die Art und Weise, wie der Relaisausgang im Steuerkreis verwendet wird, überprüfen.

Bei Ersatzarbeiten ist die Bestätigung der genauen Teilenummer und des ursprünglichen Verdrahtungskonzepts in der Regel der sicherste Ansatz
