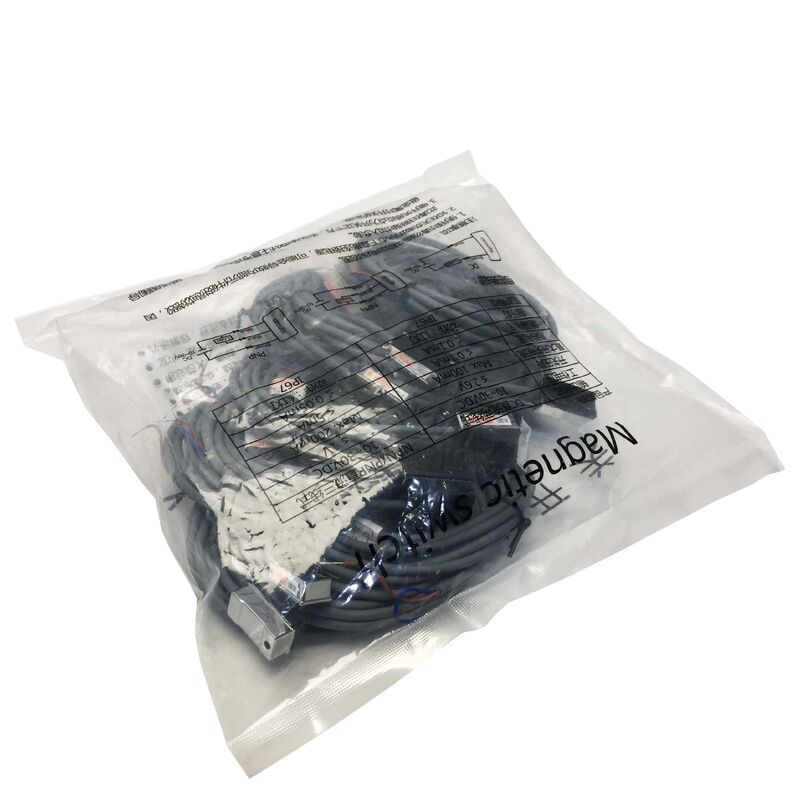

LN-21R-02 Magnetischer Schalter LN21R02 Fabrikneu und versiegelt
UNIQUC LN-21R-02 | Zylinder-Magnetreed-Schaltersensor
2-Draht / 5-240V AC/DC / IP67
Positionserkennung am Zylinderkörper
Der LN-21R-02 ist ein magnetischer Reed-Schaltersensor, der dazu dient, die Position eines pneumatischen Zylinderkolbens zu erkennen, indem er den im Kolben eingebetteten Permanentmagneten abtastet. Wenn der Kolben die Position des montierten Sensors entlang des Zylinderkörpers erreicht, schließt das Magnetfeld den Reed-Schalterkontakt und die LED des Sensors leuchtet auf, um anzuzeigen, dass sich der Kolben an dieser Position befindet.
Der Reed-Schalter arbeitet nach dem Prinzip einer versiegelten Glasampulle, die zwei ferromagnetische Kontakte enthält. Das Feld des Kolbenmagneten bewirkt, dass sich die Kontakte anziehen und schließen, wenn sich der Kolben in Reichweite befindet. Wenn sich der Kolben entfernt, schwächt sich das Feld ab und die Kontakte springen zurück in die offene Position. Dieser Mechanismus benötigt keine externe Stromversorgung für das Sensorelement – der Reed-Schalter selbst ist ein passiver Kontakt, der einfach öffnet und schließt. Die 2-Draht-Verkabelung wird in Reihe mit dem Lastkreis geschaltet, was die Installation einfach hält.
Der Betriebsspannungsbereich von 5-240V AC/DC ist der wichtigste praktische Vorteil des Reed-Schaltertyps gegenüber Varianten mit Transistorausgang (NPN/PNP). Ein einzelner LN-21R-02 funktioniert direkt in 24V DC SPS-Eingangskreisen, älteren 110V AC Steuerkreisen oder 240V AC Systemen ohne Signalwandler oder Schnittstellenrelais. Dieser Bereich deckt die Steuerspannungsstandards ab, die in einer breiten Mischung von industriellen Maschinengenerationen zu finden sind.
LN-21 Serie – Typvarianten
Innerhalb der LN-21 Sensorfamilie identifiziert die Typ-Endung die Sensortechnologie und den Ausgangstyp:
| Modell |
Sensortyp |
Verkabelung |
| LN-21R |
Reed-Schalter |
2-Draht |
| LN-21N |
NPN-Transistor |
3-Draht |
| LN-21P |
PNP-Transistor |
3-Draht |
Der Reed-Schalter vom Typ R arbeitet im gesamten AC/DC-Spannungsbereich. Die NPN- und PNP-Transistortypen sind auf 5-30V DC beschränkt, bieten aber eine höhere Schaltfrequenz und keinen Kontaktverschleiß. Für die meisten End-of-Stroke-Positionserkennungsanwendungen im Einzelzyklus ist der Reed-Schaltertyp ausreichend. Für Anwendungen mit hoher Taktfrequenz oder wenn die Schaltfrequenz 200 Hz überschreitet, werden die NPN- oder PNP-Transistorausgangsvarianten bevorzugt.
Schlüsselspezifikationen
| Parameter |
Wert |
| Teilenummer |
LN-21R-02 |
| Sensortyp |
Reed-Schalter (2-Draht) |
| Betriebsspannung |
5-240V AC/DC |
| Max. Schaltstrom |
100 mA |
| Spannungsabfall |
3,5V max. |
| Anzeige |
LED (rot) |
| Max. Frequenz |
200 Hz |
| Schutzart |
IP67 |
| Temperatur |
−10°C bis +70°C |
| Kabel |
Ø4,0mm, 2-adrig PVC |
FAQ
F1: Der SPS-Eingang zeigt an, dass der Zylindersensor immer EIN ist, auch wenn der Zylinder vollständig eingefahren ist. Was sollte überprüft werden?
Stellen Sie sicher, dass der Sensor an der richtigen Position entlang des Zylinderkörpers montiert ist – wenn er zu weit von der eingefahrenen Position des Kolbens entfernt montiert ist, kann der Kolbenmagnet auch im vollständig eingefahrenen Zustand noch im Erfassungsbereich des Sensors liegen. Überprüfen Sie auch, ob kein starkes externes Magnetfeld von benachbarten Kabeln oder Geräten die Reed-Kontakte geschlossen hält. Wenn beide Prüfungen positiv sind, ist der Reed-Kontakt verschweißt und der Sensor muss ersetzt werden.
F2: Der 2-Draht-LN-21R-02 zeigt einen Spannungsabfall von 3,5V. Beeinträchtigt dies die SPS-Eingangsablesung?
Der maximale Spannungsabfall von 3,5V tritt auf, wenn der Reed-Kontakt geschlossen ist und Strom durch den Sensor fließt. Für einen 24V DC SPS-Eingang liefert die Ausgangsklemme bei Aktivität etwa 20-21V – weit über der minimalen Einschaltschwelle für jede Standard-Industrie-SPS-Eingangskarte. Der Spannungsabfall ist nur relevant, wenn die Versorgungsspannung am unteren Ende des Betriebsbereichs liegt (5V DC); bei 24V DC hat er keine praktische Auswirkung.
F3: Kann der LN-21R-02 sowohl an hydraulischen als auch an pneumatischen Zylindern verwendet werden?
Ja, vorausgesetzt, der Kolben des Hydraulikzylinders enthält einen Permanentmagneten. Der LN-21R-02 erkennt das Magnetfeld des Kolbenmagneten unabhängig vom flüssigen Medium. Hydraulikzylinder, die für die Verwendung von Magnetsensoren ausgelegt sind, verfügen über in den Kolben integrierte Ringmagnete. Überprüfen Sie die Dokumentation des Zylinders auf Kompatibilität mit Magnetsensoren, bevor Sie ihn montieren.
F4: Was ist die maximale Schaltfrequenz des LN-21R-02 und wann wird sie zu einer Einschränkung?
Der Reed-Schaltertyp LN-21R-02 hat eine maximale Schaltfrequenz von 200 Hz. Bei 200 Hz beansprucht jedes Erfassungsereignis 5 Millisekunden – ausreichend für die überwiegende Mehrheit der Positionserkennungsanwendungen von pneumatischen Zylindern, bei denen die Zykluszeiten im Bereich von 0,5-5 Sekunden liegen. Für sehr schnelle Zylinder, die mehr als 200 Mal pro Sekunde takten, sind die Varianten LN-21N oder LN-21P mit NPN- oder PNP-Transistorausgang und einer maximalen Frequenz von 1000 Hz geeignet.
F5: Die LED des Sensors leuchtet, aber der angeschlossene SPS-Eingang reagiert nicht. Was ist die wahrscheinliche Ursache?
Die LED leuchtet durch den internen Strom des Sensors – ihre Anzeige spiegelt den Zustand des Reed-Kontakts wider. Wenn die LED leuchtet, aber der SPS-Eingang aus ist, überprüfen Sie die Polarität der Schaltung und stellen Sie sicher, dass die Mindestlaststromanforderung erfüllt ist. Reed-Schaltersensoren in 2-Draht-Konfiguration benötigen einen Mindeststromfluss durch die Last (den SPS-Eingang), um korrekt zu funktionieren. Wenn die Impedanz des SPS-Eingangs zu hoch ist (Eingangsstrom unter dem minimalen Schaltstrom des Sensors), kann der Reed-Kontakt schließen, ohne dass genügend Strom für die Registrierung am SPS-Eingang vorhanden ist. Überprüfen Sie den Eingangsstrom anhand der Spezifikation des Sensors.
