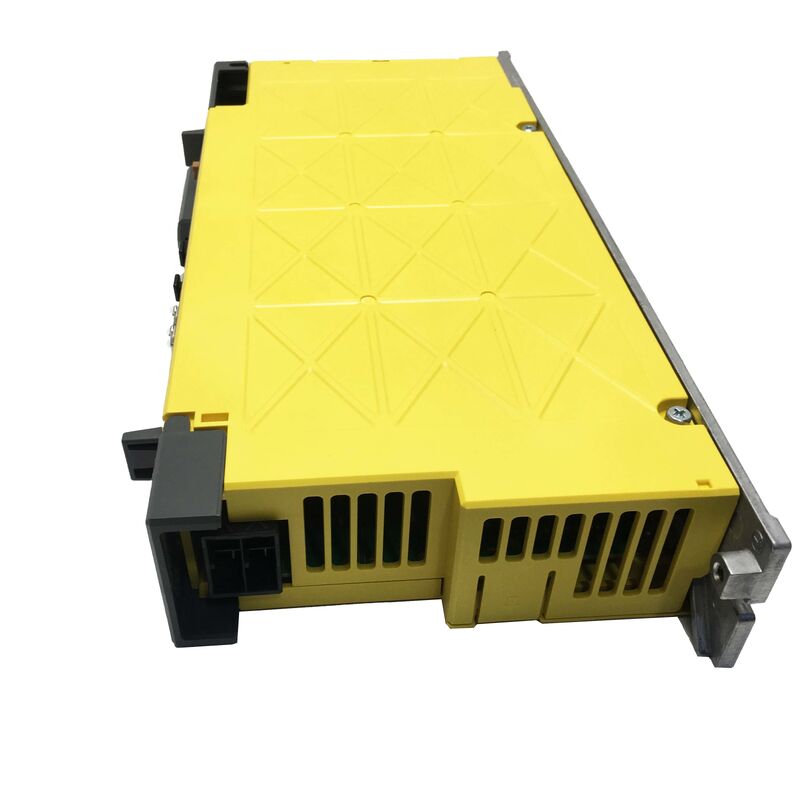

FANUC A06B-6240-H105 AC-Servoverstärkermodul — αiSV 80-B, einachsig, 200-V-Serie

Teilenummer: A06B-6240-H105  |  Modell: αiSV 80-B  |  Serie: FANUC αi-B  |  Typ: Einachsiger Servo-Verstärkermodul  |  Herkunft: Japan

Übersicht

Eine Achsensteuerung, die zu kurz greift, ist keine Achsensteuerung — sie ist eine Belastung. Das FANUC A06B-6240-H105 ist ein einachsiger AC-Servo-Verstärkermodul aus der FANUC αi-B-Serie mit der Modellbezeichnung αiSV 80-B, entwickelt für anspruchsvolle CNC- und Roboteranwendungen, bei denen konstantes Drehmoment, saubere Hochgeschwindigkeitsreaktion und lange Wartungsintervalle nicht verhandelbar sind.

Die αi-B-Serie bildet den Kern der modernen Servoarchitektur von FANUC. Im Vergleich zu früheren Generationen arbeitet die Serie kühler, benötigt weniger Schrankplatz und verbraucht weniger Strom bei gleicher Leistung — FANUC hat den Installationsfußabdruck des Verstärkers durch eine Kombination aus verlustarmen Leistungskomponenten und einer neu gestalteten Kühlrippe um etwa 30 % im Vergleich zu herkömmlichen Designs reduziert. In der Praxis bedeutet dies mehr Antriebskapazität pro Rack und eine bessere thermische Verwaltung in dichten Mehrachsen-Schrankkonfigurationen.

Das A06B-6240-H105 wird in zwei Hauptanwendungsbereichen eingesetzt: als CNC-Servoachsenantrieb in Bearbeitungszentren mit FANUC Steuerungen der Serie 30i, 31i und 32i und als Hilfs- oder 7. Achsenverstärker in FANUC Robotersystemen — insbesondere in R-30iB und R-30iB Plus Controller-Konfigurationen, bei denen zusätzliche Servoachsen über die standardmäßigen sechs hinaus benötigt werden. In beiden Rollen arbeitet es als Teil einer koordinierten FSSB (FANUC Serial Servo Bus) Glasfaser-Kommunikationskette und empfängt Achsenbefehle mit hoher Geschwindigkeit und minimaler Latenz.

Technische Spezifikationen

Gebaut für die αi-B-Architektur — Was das in der Praxis bedeutet

Das A06B-6240-H105 ist kein eigenständiger Antrieb im herkömmlichen Sinne. Es ist ein Modul innerhalb eines koordinierten FANUC Servo-Systems, und das Verständnis, wie es in dieses System passt, bestimmt alles von der Installation bis zur Austauschstrategie.

FSSB Glasfaserkommunikation Der Verstärker kommuniziert mit der CNC oder Robotersteuerung über den Hochgeschwindigkeits-Serien-Servo-Bus von FANUC, der über Glasfaserkabel und nicht über herkömmliche Kupferleitungen übertragen wird. Glasfaser eliminiert elektromagnetische Störungen zwischen dem Signal und dem Hochfrequenzrauschen, das der Leistungsschaltung inhärent ist — wichtig in kompakten Schränken, in denen Signal- und Stromkabel engen Raum teilen. Der Kommunikationszyklus läuft schnell genug, um eine präzise Mehrachsen-Synchronisation ohne die Totbandbeschränkungen älterer Pulszug-Architekturen zu unterstützen.

Gemeinsame DC-Bus-Architektur Die αi-B-Serie verwendet eine gemeinsame DC-Bus-Konfiguration: Das Netzteilmodul αiPS-B gleichrichtet den eingehenden Wechselstrom und speist eine gemeinsame DC-Schiene, an die mehrere Servo- und Spindelverstärkermodule angeschlossen sind. Das A06B-6240-H105 bezieht seine Energie von diesem gemeinsamen Bus, anstatt seinen eigenen Eingang vom Netzwechselstrom zu gleichrichten. Dies hat zwei wesentliche Folgen. Erstens kann regenerative Energie von einer abbremsenden Achse von einer beschleunigenden Achse am selben Bus aufgenommen werden, wodurch die vom Netzteil bezogene Gesamtleistung reduziert wird. Zweitens muss beim Austausch des Verstärkermoduls das Netzteil nicht ausgetauscht werden — vorausgesetzt, das PSM ist in Ordnung und für die gesamte Achsenstromanforderung richtig dimensioniert.

Integrierter Absolut-Pulsecoder-Kondensator Ein Backup-Kondensator im A06B-6240-H105 speichert die absolute Encoder-Position für etwa 10 Minuten nach dem Ausschalten. Das bedeutet, dass im Normalbetrieb — beim Austausch des Verstärkermoduls selbst — nach der Neuinstallation keine Referenzpositionsrückführung erforderlich ist, vorausgesetzt, der Austausch wird innerhalb der Haltezeit des Kondensators abgeschlossen. Bei Maschinen, bei denen die Referenzfahrten zeitaufwendig sind oder Vorrichtungsfreigabeoperationen erfordern, spart diese Funktion allein bei geplanten Wartungsarbeiten wertvolle Zeit.

Lüfterkühlung mit Überwachung Die aktive Lüfterkühlung hält die Leistungsschaltung unter anhaltender hoher Strombelastung innerhalb der Betriebsgrenzen. Das Laufwerk überwacht den Lüfterstatus und kann Lüfterfehler melden, bevor es zu einer thermischen Abschaltung kommt — dies gibt den Wartungsteams Zeit, eine Intervention zu planen, anstatt einen ungeplanten Ausfall zu erleben.

Wo dieser Verstärker installiert wird

CNC-Bearbeitungszentren — Hochleistungs-Vorschubachsen Die Bezeichnung 80 in αiSV 80-B bezieht sich auf die Leistungsklasse des Antriebs. Mit einer Nennleistung von 22,5 A eignet sich das A06B-6240-H105 für X-, Y-, Z- und Drehachsenantriebe in mittelgroßen bis großen Bearbeitungszentren, bei denen die Achsen-Schub- oder Drehmomentanforderungen die von kleineren Verstärker-Varianten der Klasse 40 oder 20 übersteigen. Lineare Achsen in horizontalen Bearbeitungszentren, rotierende Palettentische und schwere Vorschubanwendungen in 5-Achs-Maschinen beanspruchen die Antriebskapazität in diesem Bereich.

FANUC Robotersysteme — Erweiterung von Hilfsachsen Eines der häufigsten Installationsszenarien für das A06B-6240-H105 ist als 7. oder zusätzliche Achsenverstärker in Roboter-Arbeitszellen, die von einer R-30iB oder R-30iB Plus Steuerung gesteuert werden. Schienensysteme, Drehpositionierer, Servo-Schweißköpfe und servo-gesteuerte Werkzeugwechsler erfordern alle ein zusätzliches Verstärkermodul außerhalb der internen Antriebe des Roboters für die Basis-Sechs-Achsen. Das A06B-6240-H105 wird in der Steuerungsschrank an die FSSB-Kette angeschlossen und als zusätzliche Achse in den Roboterparametern konfiguriert.

Mehrachsige flexible Fertigung In Portalsystemen, Transfermaschinen und flexiblen Fertigungszellen, in denen FANUC Power Motion i-A oder Steuerungen der Serie 31i mehrere lineare und rotierende Achsen gleichzeitig koordinieren, füllt das A06B-6240-H105 die Hochstrom-Achsensteckplätze in gemischten Antriebskonfigurationen — neben kleineren αiSV 40-B oder αiSV 20-B Modulen, die Achsen mit geringerem Drehmoment am selben gemeinsamen Bus handhaben.

Fehlerdiagnose — Was die LED-Statusanzeige Ihnen sagt

Jeder αi-B-Serienverstärker verfügt über eine LED-Anzeige an der Vorderseite, die Echtzeit-Status- und Alarminformationen liefert. Nach einem Fehler ist der angezeigte Alarmcode der erste und direkteste Diagnosehinweis. Häufige Codes, die für das A06B-6240-H105 relevant sind, und ihre häufigsten Ursachen:

Alarm 9 (Überspannung am DC-Bus): Die DC-Bus-Spannung hat den zulässigen Grenzwert überschritten. Am häufigsten verursacht durch unzureichende Rückspeisekapazität — entweder ist die Rückspeiseschaltung des Netzteils gesättigt oder die Verzögerungsrampen sind zu aggressiv für die zu stoppende Trägheit. Überprüfen Sie den Status des αiPS-Moduls und erwägen Sie eine Rückspeise-Entladungseinheit, wenn die Anwendung häufige harte Verzögerungen beinhaltet.

Alarm 6 (Überstrom): Der Ausgangsstrom hat den Schwellenwert überschritten. Überprüfen Sie die Motorverkabelung — insbesondere die U-, V-, W-Anschlüsse — auf Isolationsdurchschlag, intermittierende Kurzschlüsse oder falsche Phasung. Überprüfen Sie auch den Motor selbst, wenn der Alarm an einem bestimmten Punkt im Achsenbewegungszyklus auftritt.

Alarm 1 (Lüfterfehler): Der interne Lüfter ist ausgefallen oder hat sich unter die Mindestgeschwindigkeitsgrenze verlangsamt. Ersetzen Sie den Lüfter, bevor Sie den Betrieb fortsetzen; Betrieb bei hohem Strom ohne ausreichende Kühlung birgt die Gefahr thermischer Schäden an der IGBT-Leistungsschaltung.

Alarm 8 (Hohe Temperatur): Die Temperatur der Leistungsschaltung hat den sicheren Grenzwert überschritten. Überprüfen Sie die Umgebungstemperatur im Schrank, stellen Sie sicher, dass die Kühlrippe sauber und nicht blockiert ist, verifizieren Sie, dass der Lüfter läuft, und bestätigen Sie, dass der Antrieb seinen Nenn-Ausgangsstrom für den ausgeführten Arbeitszyklus nicht überschreitet.

Varianten der Teilenummernsuche

Käufer, die dieses Modul suchen, verwenden verschiedene Formate — alle beziehen sich auf dasselbe Gerät:

A06B-6240-H105 · A06B6240H105 · A06B-6240-H105 · AO6B-624O-HIO5 (Verwechslung von O/Null — häufige OCR-Fehlinterpretation, dasselbe Produkt) · FANUC αiSV 80-B · aiSV80B Verstärker · FANUC 6240 H105

Versand & Versand

Die Einheiten werden in der originalen FANUC-Fabrikverpackung innerhalb von 1–2 Werktagen nach bestätigter Zahlung versandt. Express-Spediteure sind für dringende Anforderungen verfügbar.

Spediteure: DHL Express · FedEx International Priority · UPS · EMS · TNT Transit: 3–7 Werktage zu den meisten internationalen Zielen per Express Dokumentation: Handelsrechnung und Packliste Standard; Ursprungszeugnis auf Anfrage Einfuhrzölle und Steuern: Vom Käufer am Bestimmungsort zu zahlen

Sendungsverfolgungsnummern werden bereitgestellt, sobald die Sendung abgeholt wurde.

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen dem A06B-6240-H105 und dem A06B-6290-H105?

A: Beide sind einachsige αiSV 80 Servo-Verstärkermodule der αi-B-Serie, aber sie arbeiten in völlig unterschiedlichen Spannungsgklassen. Das A06B-6240-H105 ist die Variante der 200-V-Eingangsserie — es wird an ein αiPS-B Netzteil angeschlossen, das einen 283–339 V DC Bus speist, und gibt 240 V AC an den Motor aus. Das A06B-6290-H105 ist die Variante der 400-V-HV (Hochspannungs)-Eingangsserie — es arbeitet von einem 537–679 V DC Bus und gibt 400 V AC aus. Sie sind elektrisch nicht austauschbar. Das Netzteilmodul Ihrer Installation und die Spannungsfestigkeit der Servomotoren im System bestimmen, welche Variante korrekt ist. Die Verwendung eines Verstärkers der 200-V-Serie an einem 400-V-Bus zerstört das Modul.

F: Kann das A06B-6240-H105 als Ersatz in einer FANUC R-30iA Robotersteuerung verwendet werden?

A: Das A06B-6240-H105 ist für die αi-B-Serienarchitektur konzipiert, die mit den Steuerungen R-30iB und R-30iB Plus verbunden ist. Die frühere R-30iA Steuerung verwendete αi-Serien (nicht-B) Verstärker in ihrem Servo-Schrank. Obwohl die physische Form ähnlich ist, hat die αi-B-Serie im Vergleich zur ursprünglichen αi-Serie eine überarbeitete Kommunikationszeitgebung und Bus-Charakteristiken. Das Mischen von B-Serien- und Nicht-B-Serien-Modulen im selben System ist keine unterstützte Konfiguration. Überprüfen Sie die Steuerungsgeneration und die vorhandene Verstärkerserie, bevor Sie einen Ersatz bestellen — passen Sie den Suffix der installierten Module genau an.

F: Die Maschine zeigt einen Servoalarm an, nachdem ich das A06B-6240-H105 ersetzt habe. Was sollte ich zuerst überprüfen?

A: Die häufigste Ursache für einen Servoalarm unmittelbar nach einem Modulaustausch sind die Motorreferenzpositionsdaten. Obwohl die αi-B-Serie über einen integrierten Backup-Kondensator verfügt, um die absolute Encoder-Position zu halten, entlädt sich der Kondensator, wenn der Austausch länger als etwa 10 Minuten bei ausgeschalteter Stromversorgung dauert, und die absoluten Positionsdaten gehen verloren — was einen Referenzpositionsrückführungszyklus erfordert, bevor die Achse laufen kann. Überprüfen Sie zuerst die CNC- oder Steuerungsalarmmeldung auf Positionsfehler oder Codes für den Verlust absoluter Daten. Wenn ein Alarm angezeigt wird, der sich nicht auf Positionsdaten bezieht, überprüfen Sie, ob alle FSSB-Glasfasersteckverbinder fest sitzen (sowohl am Verstärker als auch an den benachbarten Modulen in der Kette) und verifizieren Sie, dass die CNC-Achsenkonfigurationsparameter mit dem neuen Modul übereinstimmen.

F: Enthält dieser Verstärker einen integrierten Rückspeisewiderstand?

A: Nein. In der αi-B-Serienarchitektur wird die Rückspeiseenergie vom gemeinsamen Netzteilmodul (αiPS-B) verwaltet und nicht von einzelnen Achsenverstärkermodulen. Das PSM verwaltet die Rückspeisung für den gesamten Bus. Wenn die Rückspeisekapazität des PSM für die Anwendung nicht ausreicht — was typischerweise durch DC-Bus-Überspannungsalarme bei harten Verzögerungen angezeigt wird — kann eine Rückspeise-Entladungseinheit zum System hinzugefügt werden. Einzelne Achsenverstärkermodule der αi-B 200-V-Serie verfügen nicht über eigene Rückspeisewiderstände oder Bremschopper.

F: Wie kann ich vor der Bestellung bestätigen, dass dies das richtige Teil ist — auf welche Markierungen sollte ich am vorhandenen Modul achten?

A: Die FANUC-Teilenummer ist auf dem Etikett auf der Vorder- oder Seitenfläche des Verstärkermoduls im Standardformat A06B-XXXX-HXXX aufgedruckt. Wenn auf dem Etikett A06B-6240-H105 steht, ist diese Auflistung der direkte Ersatz. Bestätigen Sie zusätzlich die Modellbezeichnung auf dem Etikett — sie sollte αiSV 80-B anzeigen. Wenn Sie das Teil anhand einer Ersatzteilliste und nicht anhand eines installierten Moduls beschaffen, überprüfen Sie den CNC-Achsenkonfigurationsparameter (den im Servo-Parameter-Einstellungen der CNC gespeicherten Verstärkermodellcode), um das vom Controller erwartete Antriebsmodell zu verifizieren. Bei Unsicherheiten teilen Sie uns bitte das Maschinenmodell, die CNC-Generation und die Referenz des Schaltschrank-Verdrahtungsdiagramms mit, bevor Sie die Bestellung aufgeben.
