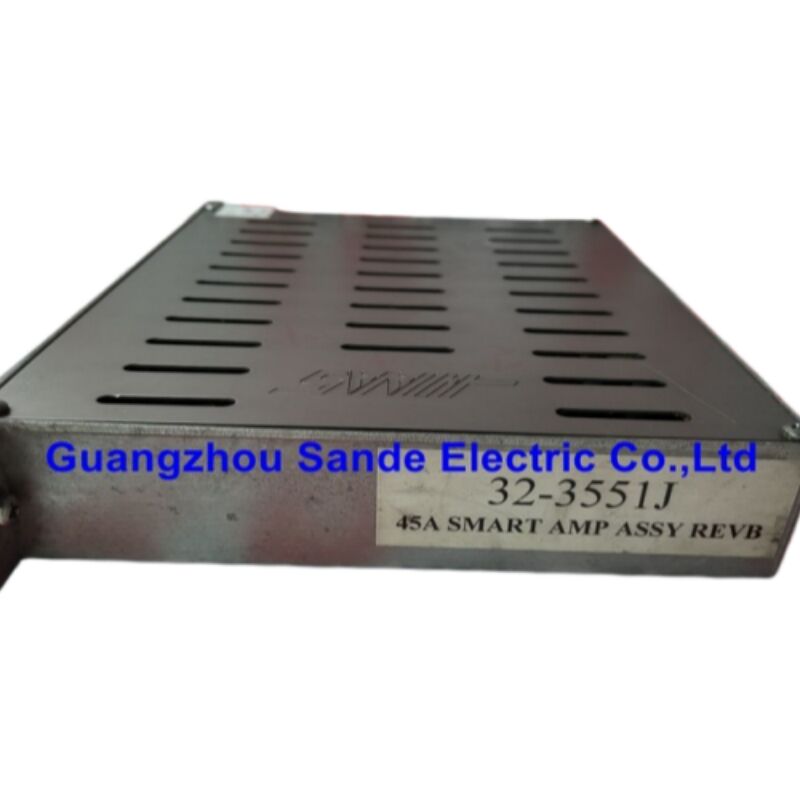

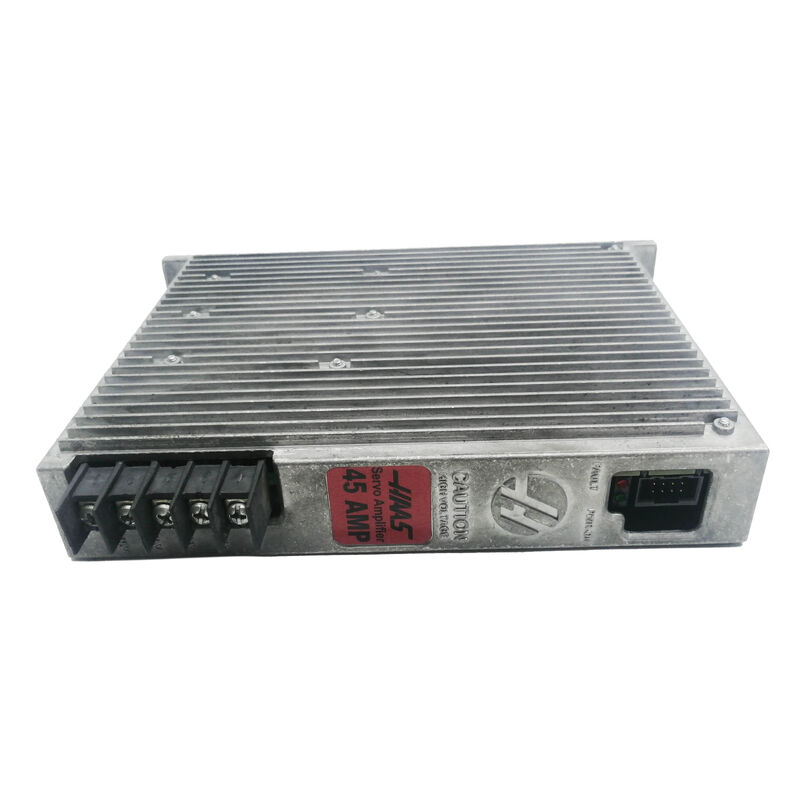

HAAS 32-3551J Servo-Verstärker — 45A BL Smart Amp, Ersatzteilreparatur & Ersatz

Das Teil, das Ihre HAAS-Achse am Laufen hält

Jede Achse einer HAAS CNC-Maschine hängt hinter der Schaltschranktür von einem funktionierenden Servo-Verstärker ab. Der 32-3551J — auch als 93-32-3551J in der aktualisierten HAAS-Teilenummerierung — ist der 45-Ampere BL Smart Amplifier, der für mittelschwere Achsen in einer Vielzahl von HAAS Vertikalbearbeitungszentren, Horizontalbearbeitungszentren und Drehzentren mit der Next Generation Control (NGC) zugewiesen ist.

Wenn dieser Verstärker ausfällt, stoppt die Achse. Kein Joggen, keine Programmausführung, keine Produktion. Ein getesteter Ersatz, der so schnell wie möglich auf der Maschine ist, ist die einzige Priorität — und genau hier werden Nachrüstreparaturen und kundenspezifische Ersatzgeräte relevant.

Technische Spezifikationen

Wie der 32-3551J in das HAAS-Antriebssystem passt

HAAS-Maschinen verwenden eine zentralisierte Stromarchitektur. Der Vector Drive — oder bei kleineren Maschinen das Minimill Power Supply (MMPS) — gleichrichtet die eingehende AC-Netzspannung und erzeugt einen gemeinsamen 320–340 V DC-Bus, der durch den Schaltschrank läuft. Jeder Servo-Verstärker bezieht Strom von diesem Bus und wandelt die DC-Leistung in präzise gesteuerte dreiphasige AC-Ausgangsleistung für seinen zugewiesenen Motor um.

Der 32-3551J sitzt im Verstärker-Rack, empfängt die 320 V DC auf der einen Seite und gibt variable Frequenz und variable Amplitude Strom an den Servomotor auf der anderen Seite aus. Die Kommunikation mit dem NGC-Controller erfolgt digital, was diese "Smart"-Verstärker von älteren analogen Designs unterscheidet — der Verstärker folgt nicht nur einem Spannungsbefehl, sondern meldet aktiv seinen Status, seine Temperatur, Fehlercodes und seinen Stromverbrauch an die Steuerung zurück. Diese digitale Rückkopplungsschleife ermöglicht die detaillierten Alarmdiagnosen, für die HAAS NGC-Maschinen bekannt sind.

Wenn der Verstärker einen Fehler entwickelt, leuchtet die rote LED auf der Vorderseite auf und die CNC zeigt typischerweise einen spezifischen Servo-Verstärker-Alarm auf dem Steuerungsbildschirm an, der direkt auf die betroffene Achse hinweist. Das ist nützlich für die Diagnose, aber der zugrunde liegende Reparatur- oder Austauschprozess erfordert immer noch, dass die Maschine vollständig stromlos geschaltet und der 320 V DC-Bus entladen ist, bevor mit der Arbeit begonnen wird.

Warum Nachrüstreparatur und kundenspezifischer Ersatz sinnvoll sind

Der 93-32-3551J wurde als vom Hersteller eingestellt gelistet, was bedeutet, dass die direkte Neuanschaffung über HAAS Factory Outlets (HFOs) für alle Regionen und Lagerbestände nicht mehr garantiert ist. Das ist ein echtes Problem, wenn ein Verstärker an einer Produktionsmaschine ausfällt.

Nachrüstreparaturen und qualitätskontrollierte Ersatzgeräte schließen diese Lücke — und in vielen Fällen sind sie die finanziell klügere Wahl, auch wenn OEM-Bestände verfügbar sind. Hier ist das praktische Bild:

Kosten. Ein neuer OEM 45A HAAS Servo-Verstärker, wenn verfügbar, wird typischerweise im Bereich von 1.500–1.750 US-Dollar über Nachrüstkanäle gehandelt. Die professionelle Reparatur eines defekten Geräts kostet deutlich weniger und liefert bei richtiger Ausführung die gleiche elektrische Leistung.

Geschwindigkeit. Spezialisierte CNC-Komponentenreparaturwerkstätten, die über dedizierte HAAS-Prüfgeräte verfügen, können ein repariertes Gerät oft schneller zurückgeben, als auf OEM-Lieferzeiten zu warten, insbesondere außerhalb Nordamerikas.

Anpassung. Für Werkstätten, die modifizierte Maschinenkonfigurationen, nicht standardmäßige Achsanordnungen oder Maschinen mit neuer Steuerung betreiben, können Nachrüstanbieter Ersatzverstärker beschaffen und konfigurieren, die den spezifischen elektrischen und Firmware-Anforderungen der Installation entsprechen — etwas, das OEM-Kanäle selten leisten.

Vorbeugender Komponentenaustausch. Qualitätsreparaturprozesse gehen über die Behebung des unmittelbaren Fehlers hinaus. Kondensatoren, Gate-Treiber-Schaltungen und andere Komponenten mit bekannten Alterungseigenschaften werden bei einer professionellen Reparatur oft proaktiv ausgetauscht, wodurch die effektive Lebensdauer des überholten Geräts über das hinaus verlängert wird, was eine einfache Fehlerbehebung erreichen würde.

Häufige Ausfallmodi — Was Sie vor der Bestellung überprüfen sollten

Nicht jeder Achsenalarm bedeutet, dass der Verstärker defekt ist. Bevor Sie den 32-3551J ausbauen, spart eine systematische Überprüfung Zeit und Geld.

Rote FAULT-LED, keine Bewegung auf der Achse. Dies ist die klassische Darstellung eines Verstärkerfehlers, aber eine mechanische Blockade der Achse, eine Kurzschlusswicklung des Servomotors oder ein Kabelbruch können identische Symptome hervorrufen. Trennen Sie die Motorleitungen vom Verstärkerausgang und prüfen Sie den Motorwickelwiderstand gegen Masse — ein niedriger Wert oder ein Kurzschluss deutet auf den Motor hin, nicht auf den Verstärker.

Achse läuft unruhig oder oszilliert. In den meisten Fällen handelt es sich hierbei um ein Problem mit den Steuerungsparametern oder ein Problem mit der Encoder-Rückmeldung und nicht um einen Hardwarefehler des Verstärkers. Überprüfen Sie das Rückmeldekabel und den Stecker, bevor Sie den Verstärker verwerfen.

Verstärker bleibt kalt, keine grüne LED. Wenn die grüne POWER ON-Anzeige nicht leuchtet, obwohl 320 V DC am Bus anliegen, ist das interne Netzteil des Verstärkers wahrscheinlich ausgefallen. Dies ist ein Hardwarefehler, der eine Reparatur oder einen Austausch erfordert.

Übertemperaturfehler. Der On-Board-Temperatursensor des Verstärkers löst bei 195°F (90°C) aus. Bevor Sie das Gerät austauschen, stellen Sie sicher, dass der Schranklüfter läuft und seine korrekte 120-VAC-Versorgung erhält. Ein defekter Lüfter verursacht thermische Fehler bei ansonsten einwandfreien Verstärkern.

DC-Bus bricht zusammen, wenn ein bestimmter Verstärker angeschlossen ist. Eine Kurzschluss-Ausgangsstufe im Verstärker zieht die Busspannung herunter, sobald er angeschlossen ist. Das Trennen der Verstärker nacheinander bei gleichzeitiger Überwachung der Busspannung isoliert das defekte Gerät.

Maschinenkompatibilität

Der 32-3551J / 93-32-3551J wird in einer breiten Palette von HAAS NGC-ausgestatteten Maschinen verwendet, am häufigsten darunter:

• VF-Serie Vertikalbearbeitungszentren (VF-1 bis VF-12 und größer)
• VM-Serie Vertikalfräsmaschinen
• EC-Serie Horizontalbearbeitungszentren
• ST-Serie Drehzentren und Drehmaschinen
• HL-Serie Drehmaschinen
• UMC-Serie 5-Achsen-Universalbearbeitungszentren
• Verschiedene Rotations- und Indexer Achskonfigurationen mit servogesteuerten Tischen

Die Nennleistung von 45 A ordnet diesen Verstärker der Klasse der mittleren Achsen zu — typischerweise X-, Y- oder Z-Achsen bei mittelgroßen VMCs oder die primäre Drehachse bei kleineren Drehmaschinen. Schwerere Achsen verwenden die 60-A- oder 90-A-Varianten; leichtere Hilfsachsen verwenden die 30-A-Einheit.

Sicherheitshinweis vor jeglicher Arbeit

Arbeiten an Servo-Verstärkerschaltungen beinhalten tödliche Gleichspannungen. Bevor Sie eine Komponente im HAAS-Schaltschrank berühren, schalten Sie die Maschine am Hauptschalter vollständig aus und warten Sie mindestens fünf Minuten, damit sich der Hochspannungs-DC-Bus entladen kann. Stellen Sie sicher, dass die HV-Kontrollleuchte am Vector Drive oder MMPS vollständig erloschen ist, bevor Sie fortfahren. Überstürzen Sie diesen Schritt niemals.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen dem 32-3551J und dem 93-32-3551J?

Diese beiden Teilenummern beziehen sich auf denselben Verstärker. Das 93- Präfix ist die aktualisierte Teilenummerkonvention von HAAS, die auf die aktuelle Katalogversion der Komponente angewendet wird. Der 93-32-3551J ist der direkte Ersatz für den ursprünglichen 32-3551J und ist in allen HAAS NGC-Maschinen vollständig mit ihm austauschbar. Bei der Suche nach einem Ersatz ergeben beide Nummern dasselbe Produkt. Einige Nachrüstanbieter listen beide Nummern auf, um Suchen mit beiden Formaten zu erfassen.

F2: Kommuniziert ein Nachrüst- oder reparierter 32-3551J korrekt mit der NGC-Steuerung?

Ja, vorausgesetzt, das Gerät wurde ordnungsgemäß getestet und die Firmware ist mit der Steuerungsversion der Maschine kompatibel. Das digitale Kommunikationsprotokoll zwischen dem Smart Amplifier und der NGC-Steuerung ist Hardware-basiert und nicht von Lizenz- oder Autorisierungscodes abhängig. Ein korrekt reparierter Verstärker mit funktionierender Kommunikationsschaltung wird von der NGC-Steuerung erkannt und verhält sich identisch mit einem OEM-Gerät. Wo Firmware-Revisionen eine Rolle spielen — typischerweise bei Maschinen mit sehr aktuellen Software-Updates — kann ein seriöser Anbieter die erforderliche Version abgleichen.

F3: Meine Maschine zeigt einen "Axis Drive Fault"-Alarm an — wie kann ich bestätigen, dass der Verstärker tatsächlich das Problem ist?

Beginnen Sie mit den physischen Anzeigen auf der Verstärkerfront: Eine durchgehend rote FAULT-LED bei fehlender oder schwacher grüner POWER ON-Leuchte deutet stark auf einen Hardwarefehler des Verstärkers hin. Trennen Sie dann das Motorkabel vom Verstärker und schalten Sie die Maschine ein — wenn der Fehler behoben ist, liegt das Problem beim Motor oder Kabel. Wenn der Fehler bei getrenntem Motor weiterhin besteht und die DC-Busspannung als normal bestätigt wird (320–340 V DC), ist der Verstärker selbst der wahrscheinlichste Schuldige. Es lohnt sich, die Sitzung des Verstärkersteckers und sichtbare Schäden an der Platine zu überprüfen, bevor das Gerät verworfen wird, da lose Stecker eine beträchtliche Anzahl von scheinbaren Verstärkerfehlern verursachen.

F4: Kann der 32-3551J an Achsen verwendet werden, die ursprünglich eine andere Verstärkerleistung hatten?

Nein — die Verstärkerleistungen müssen mit der Achskonfiguration in der Maschine übereinstimmen. Das 45-A-Gerät ist für Achsen konzipiert, bei denen der Servomotor und die Achslast innerhalb dieses Strombereichs liegen. Die Installation eines Verstärkers mit geringerer Leistung an einer Achse mit hoher Last führt zu wiederholten Überstromfehlern und vorzeitigem Ausfall des Verstärkers. Die Installation eines Verstärkers mit höherer Leistung ist elektrisch im Allgemeinen unbedenklich, kann aber zu parameterbezogenen Fehlern führen, wenn die NGC-Steuerung so konfiguriert ist, dass sie einen bestimmten Verstärkertyp an dieser Achse erwartet. Passen Sie die Ersatzleistung immer an das Original an.

F5: Was bedeutet ein "kundenspezifischer" Nachrüstersatz in der Praxis?

Für die meisten Standard-HAAS-NGC-Maschinen erfordert ein direkter Ersatz keine Anpassung — er wird einbaufertig geliefert. Anpassung wird in bestimmten Situationen relevant: Maschinen, die mit anderen Servomotoren nachgerüstet wurden, die ein anderes Stromprofil erfordern; Multi-Achsen-Nachrüstprojekte, bei denen die ursprüngliche Steuerung ersetzt wurde; Maschinen, die in nicht standardmäßigen Spannungsbereichen betrieben werden; oder Installationen, bei denen ein Kunde vorkonfigurierte Parameter benötigt, die vor dem Versand in den Verstärker geladen werden, um die Inbetriebnahme vor Ort zu minimieren. Wenn Ihre Anwendung Standard ist, benötigen Sie nur einen getesteten Lagerersatz. Wenn Sie eine modifizierte Maschine betreiben, besprechen Sie Ihre spezifische Konfiguration mit dem Lieferanten, bevor Sie bestellen.
